2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

PAŽNJA
58)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.

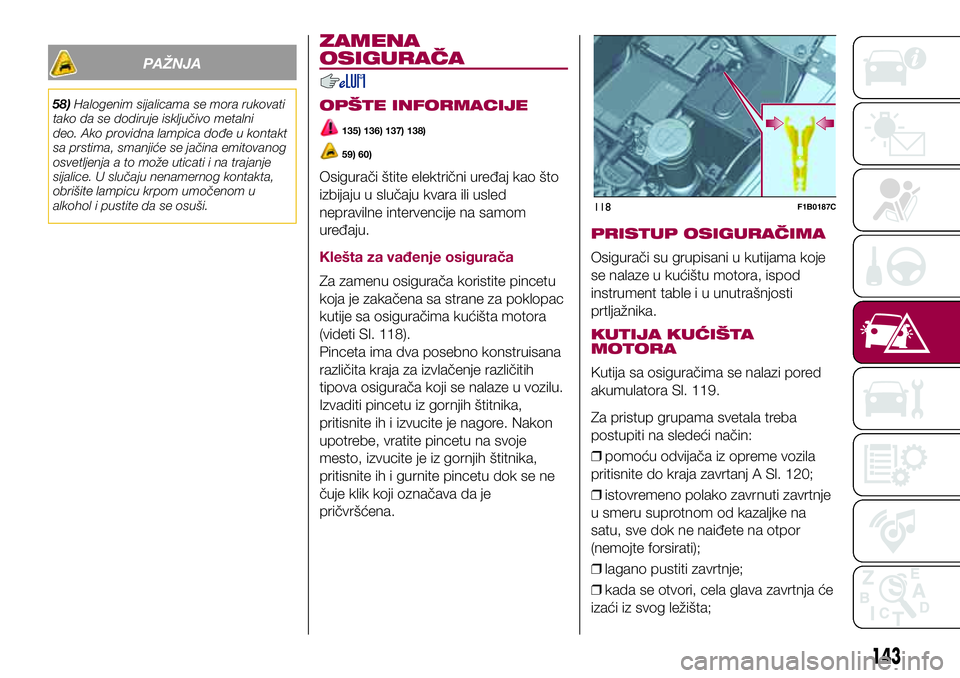

ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
135) 136) 137) 138)
59) 60)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa strane za poklopac
kutije sa osiguračima kućišta motora
(videti Sl. 118).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Izvaditi pincetu iz gornjih štitnika,
pritisnite ih i izvucite je nagore. Nakon
upotrebe, vratite pincetu na svoje
mesto, izvucite je iz gornjih štitnika,
pritisnite ih i gurnite pincetu dok se ne
čuje klik koji označava da je
pričvršćena.
PRISTUP OSIGURAČIMA
Osigurači su grupisani u kutijama koje
se nalaze u kućištu motora, ispod
instrument table i u unutrašnjosti
prtljažnika.
KUTIJA KUĆIŠTA
MOTORA
Kutija sa osiguračima se nalazi pored
akumulatora Sl. 119.
Za pristup grupama svetala treba
postupiti na sledeći način:
❒pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A Sl. 120;
❒istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
❒lagano pustiti zavrtnje;
❒kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
118F1B0187C
143

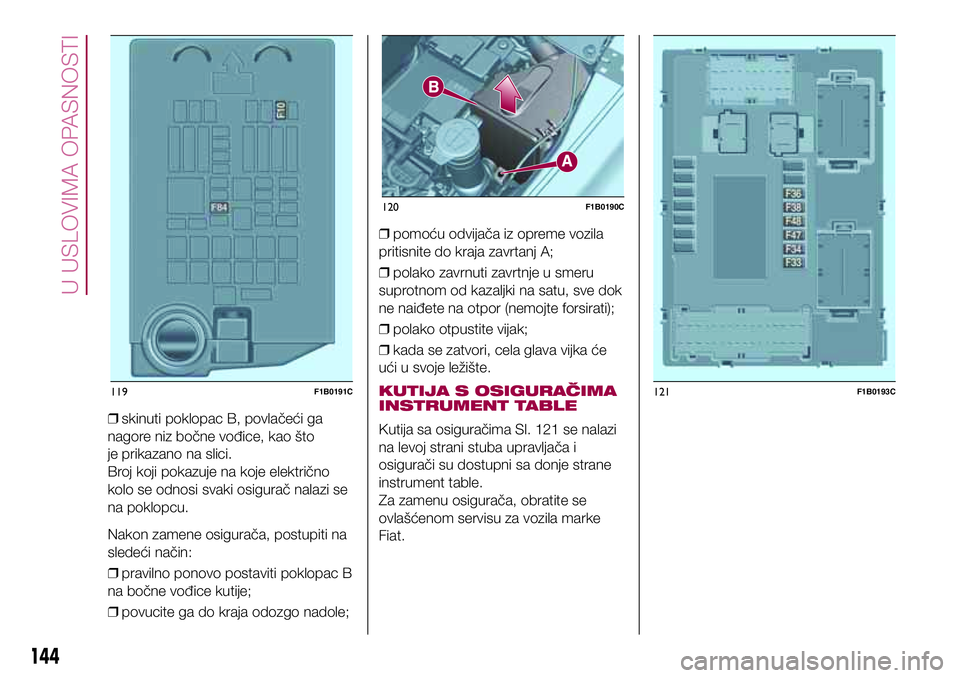

❒skinuti poklopac B, povlačeći ga
nagore niz bočne vođice, kao što
je prikazano na slici.
Broj koji pokazuje na koje električno
kolo se odnosi svaki osigurač nalazi se
na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
❒pravilno ponovo postaviti poklopac B
na bočne vođice kutije;
❒povucite ga do kraja odozgo nadole;❒pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj A;
❒polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
❒polako otpustite vijak;
❒kada se zatvori, cela glava vijka će
ući u svoje ležište.
KUTIJA S OSIGURAČIMA
INSTRUMENT TABLE
Kutija sa osiguračima Sl. 121 se nalazi
na levoj strani stuba upravljača i
osigurači su dostupni sa donje strane
instrument table.
Za zamenu osigurača, obratite se
ovlašćenom servisu za vozila marke
Fiat.
119F1B0191C
120F1B0190C
121F1B0193C
144
U USLOVIMA OPASNOSTI

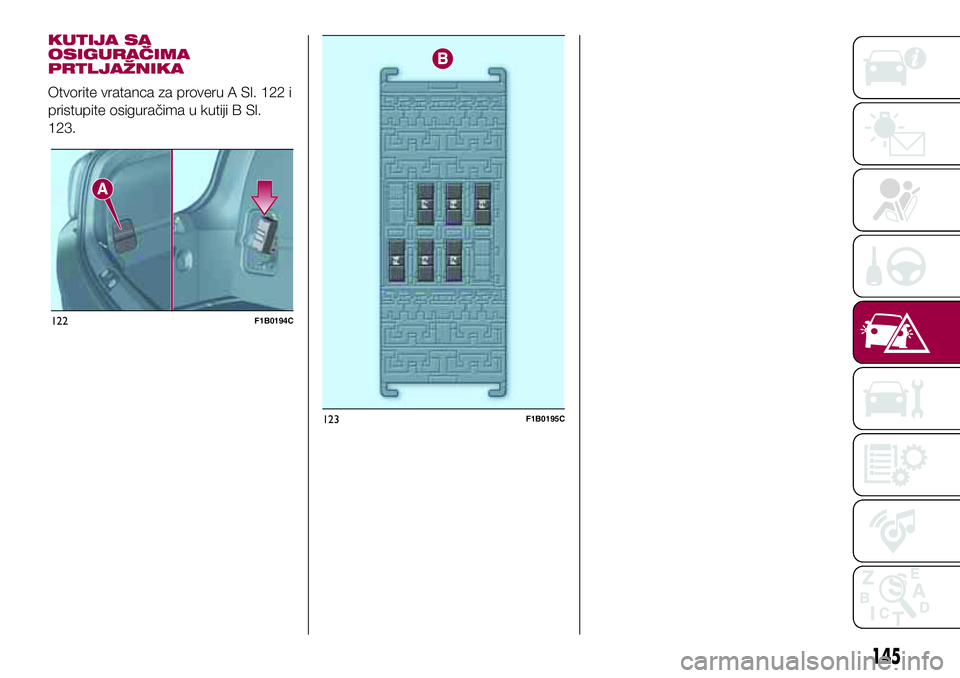

KUTIJA SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvorite vratanca za proveru A Sl. 122 i
pristupite osiguračima u kutiji B Sl.
123.
122F1B0194C
123F1B0195C
145

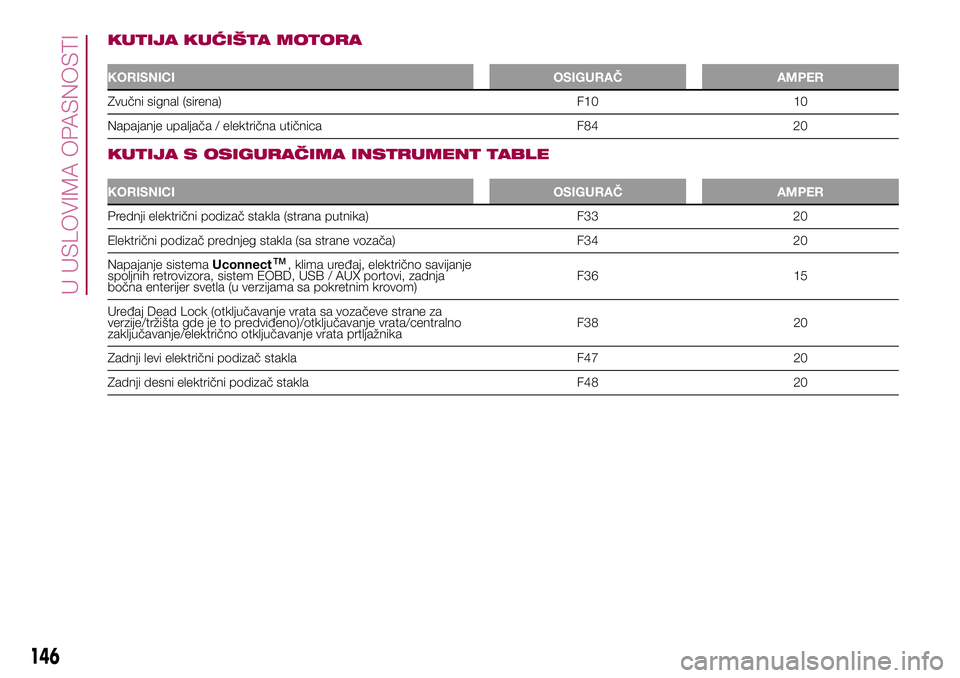

KUTIJA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
Zvučni signal (sirena) F10 10
Napajanje upaljača / električna utičnica F84 20
.
KUTIJA S OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Prednji električni podizač stakla (strana putnika) F33 20
Električni podizač prednjeg stakla (sa strane vozača) F34 20
Napajanje sistemaUconnect
™, klima uređaj, električno savijanje
spoljnih retrovizora, sistem EOBD, USB / AUX portovi, zadnja
bočna enterijer svetla (u verzijama sa pokretnim krovom)F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane za
verzije/tržišta gde je to predviđeno)/otključavanje vrata/centralno
zaključavanje/električno otključavanje vrata prtljažnikaF38 20
Zadnji levi električni podizač stakla F47 20
Zadnji desni električni podizač stakla F48 20
146
U USLOVIMA OPASNOSTI

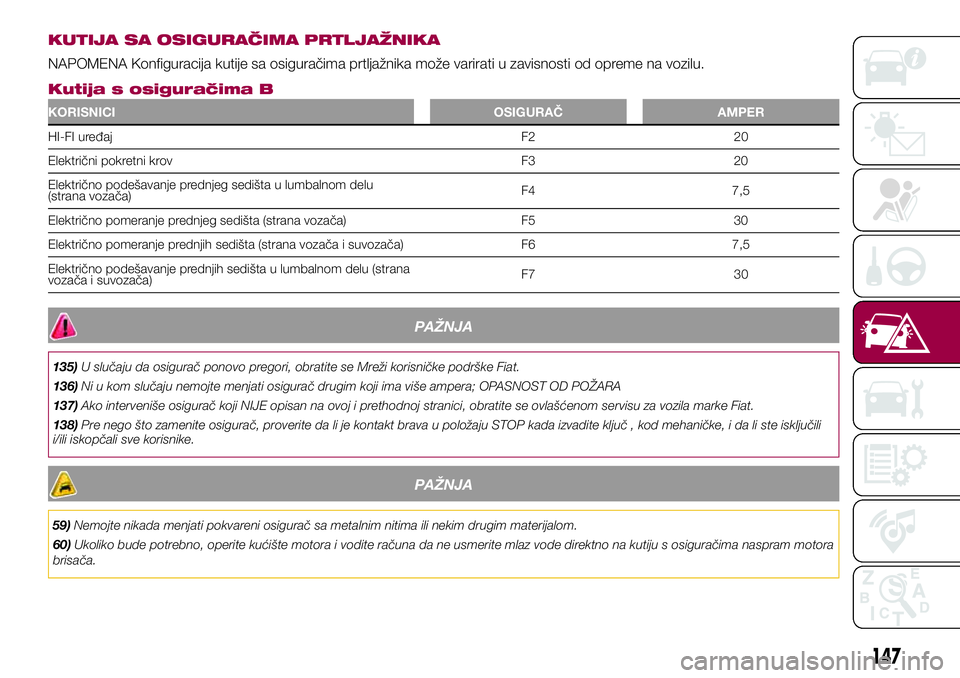

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
NAPOMENA Konfiguracija kutije sa osiguračima prtljažnika može varirati u zavisnosti od opreme na vozilu.
Kutija s osiguračima B
KORISNICI OSIGURAČ AMPER
HI-FI uređaj F2 20
Električni pokretni krov F3 20
Električno podešavanje prednjeg sedišta u lumbalnom delu
(strana vozača)F4 7,5
Električno pomeranje prednjeg sedišta (strana vozača) F5 30
Električno pomeranje prednjih sedišta (strana vozača i suvozača) F6 7,5
Električno podešavanje prednjih sedišta u lumbalnom delu (strana
vozača i suvozača)F7 30
PAŽNJA
135)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
136)Ni u kom slučaju nemojte menjati osigurač drugim koji ima više ampera; OPASNOST OD POŽARA
137)Ako interveniše osigurač koji NIJE opisan na ovoj i prethodnoj stranici, obratite se ovlašćenom servisu za vozila marke Fiat.
138)Pre nego što zamenite osigurač, proverite da li je kontakt brava u položaju STOP kada izvadite ključ , kod mehaničke, i da li ste isključili
i/ili iskopčali sve korisnike.
PAŽNJA
59)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
60)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
147

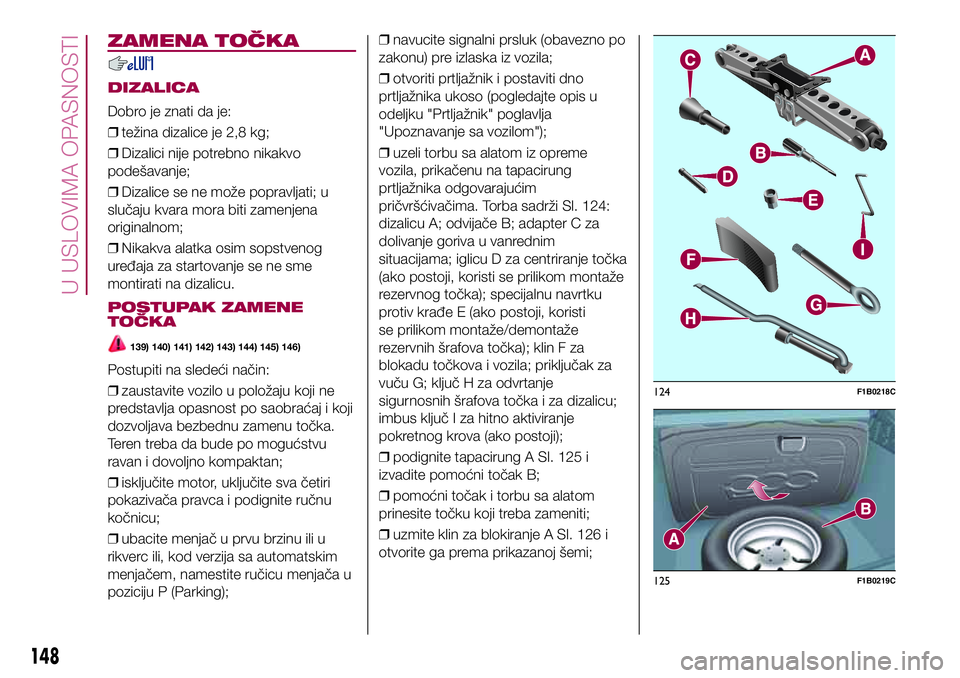

ZAMENA TOČKA
DIZALICA
Dobro je znati da je:
❒težina dizalice je 2,8 kg;
❒Dizalici nije potrebno nikakvo
podešavanje;
❒Dizalice se ne može popravljati; u
slučaju kvara mora biti zamenjena
originalnom;
❒Nikakva alatka osim sopstvenog
uređaja za startovanje se ne sme
montirati na dizalicu.
POSTUPAK ZAMENE
TOČKA
139) 140) 141) 142) 143) 144) 145) 146)
Postupiti na sledeći način:
❒zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i koji
dozvoljava bezbednu zamenu točka.
Teren treba da bude po mogućstvu
ravan i dovoljno kompaktan;
❒isključite motor, uključite sva četiri
pokazivača pravca i podignite ručnu
kočnicu;
❒ubacite menjač u prvu brzinu ili u
rikverc ili, kod verzija sa automatskim
menjačem, namestite ručicu menjača u
poziciju P (Parking);❒navucite signalni prsluk (obavezno po
zakonu) pre izlaska iz vozila;
❒otvoriti prtljažnik i postaviti dno
prtljažnika ukoso (pogledajte opis u
odeljku "Prtljažnik" poglavlja
"Upoznavanje sa vozilom");
❒uzeli torbu sa alatom iz opreme
vozila, prikačenu na tapacirung
prtljažnika odgovarajućim
pričvršćivačima. Torba sadrži Sl. 124:
dizalicu A; odvijače B; adapter C za
dolivanje goriva u vanrednim
situacijama; iglicu D za centriranje točka
(ako postoji, koristi se prilikom montaže
rezervnog točka); specijalnu navrtku
protiv krađe E (ako postoji, koristi
se prilikom montaže/demontaže
rezervnih šrafova točka); klin F za
blokadu točkova i vozila; priključak za
vuču G; ključ H za odvrtanje
sigurnosnih šrafova točka i za dizalicu;
imbus ključ I za hitno aktiviranje
pokretnog krova (ako postoji);
❒podignite tapacirung A Sl. 125 i
izvadite pomoćni točak B;
❒pomoćni točak i torbu sa alatom
prinesite točku koji treba zameniti;
❒uzmite klin za blokiranje A Sl. 126 i
otvorite ga prema prikazanoj šemi;
124F1B0218C
125F1B0219C
148
U USLOVIMA OPASNOSTI

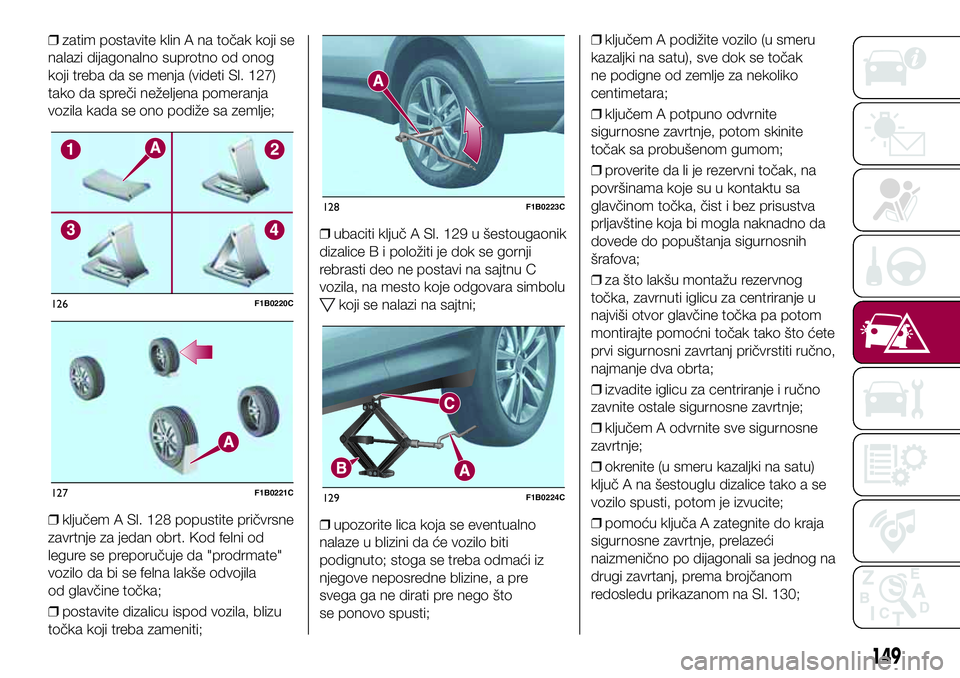

❒zatim postavite klin A na točak koji se
nalazi dijagonalno suprotno od onog
koji treba da se menja (videti Sl. 127)
tako da spreči neželjena pomeranja
vozila kada se ono podiže sa zemlje;
❒ključem A Sl. 128 popustite pričvrsne
zavrtnje za jedan obrt. Kod felni od
legure se preporučuje da "prodrmate"
vozilo da bi se felna lakše odvojila
od glavčine točka;
❒postavite dizalicu ispod vozila, blizu
točka koji treba zameniti;❒ubaciti ključ A Sl. 129 u šestougaonik
dizalice B i položiti je dok se gornji
rebrasti deo ne postavi na sajtnu C
vozila, na mesto koje odgovara simbolu
koji se nalazi na sajtni;
❒upozorite lica koja se eventualno
nalaze u blizini da će vozilo biti
podignuto; stoga se treba odmaći iz
njegove neposredne blizine, a pre
svega ga ne dirati pre nego što
se ponovo spusti;❒ključem A podižite vozilo (u smeru
kazaljki na satu), sve dok se točak
ne podigne od zemlje za nekoliko
centimetara;
❒ključem A potpuno odvrnite
sigurnosne zavrtnje, potom skinite
točak sa probušenom gumom;
❒proverite da li je rezervni točak, na
površinama koje su u kontaktu sa
glavčinom točka, čist i bez prisustva
prljavštine koja bi mogla naknadno da
dovede do popuštanja sigurnosnih
šrafova;
❒za što lakšu montažu rezervnog
točka, zavrnuti iglicu za centriranje u
najviši otvor glavčine točka pa potom
montirajte pomoćni točak tako što ćete
prvi sigurnosni zavrtanj pričvrstiti ručno,
najmanje dva obrta;
❒izvadite iglicu za centriranje i ručno
zavnite ostale sigurnosne zavrtnje;
❒ključem A odvrnite sve sigurnosne
zavrtnje;
❒okrenite (u smeru kazaljki na satu)
ključ A na šestouglu dizalice tako a se
vozilo spusti, potom je izvucite;
❒pomoću ključa A zategnite do kraja
sigurnosne zavrtnje, prelazeći
naizmenično po dijagonali sa jednog na
drugi zavrtanj, prema brojčanom
redosledu prikazanom na Sl. 130;126F1B0220C
127F1B0221C
128F1B0223C
129F1B0224C
149

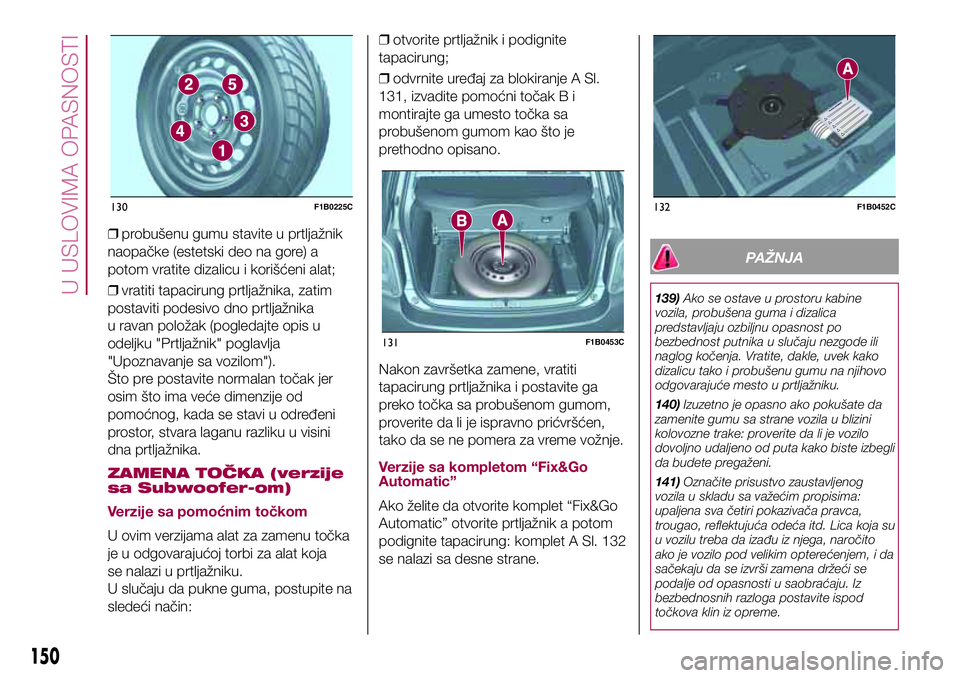

❒probušenu gumu stavite u prtljažnik
naopačke (estetski deo na gore) a
potom vratite dizalicu i korišćeni alat;
❒vratiti tapacirung prtljažnika, zatim
postaviti podesivo dno prtljažnika
u ravan položak (pogledajte opis u
odeljku "Prtljažnik" poglavlja
"Upoznavanje sa vozilom").
Što pre postavite normalan točak jer
osim što ima veće dimenzije od
pomoćnog, kada se stavi u određeni
prostor, stvara laganu razliku u visini
dna prtljažnika.
ZAMENA TOČKA (verzije
sa Subwoofer-om)
Verzije sa pomoćnim točkom
U ovim verzijama alat za zamenu točka
je u odgovarajućoj torbi za alat koja
se nalazi u prtljažniku.
U slučaju da pukne guma, postupite na
sledeći način:❒otvorite prtljažnik i podignite
tapacirung;
❒odvrnite uređaj za blokiranje A Sl.
131, izvadite pomoćni točak B i
montirajte ga umesto točka sa
probušenom gumom kao što je
prethodno opisano.
Nakon završetka zamene, vratiti
tapacirung prtljažnika i postavite ga
preko točka sa probušenom gumom,
proverite da li je ispravno prićvršćen,
tako da se ne pomera za vreme vožnje.
Verzije sa kompletom “Fix&Go
Automatic”
Ako želite da otvorite komplet “Fix&Go
Automatic” otvorite prtljažnik a potom
podignite tapacirung: komplet A Sl. 132
se nalazi sa desne strane.
PAŽNJA
139)Ako se ostave u prostoru kabine
vozila, probušena guma i dizalica
predstavljaju ozbiljnu opasnost po
bezbednost putnika u slučaju nezgode ili
naglog kočenja. Vratite, dakle, uvek kako
dizalicu tako i probušenu gumu na njihovo
odgovarajuće mesto u prtljažniku.
140)Izuzetno je opasno ako pokušate da
zamenite gumu sa strane vozila u blizini
kolovozne trake: proverite da li je vozilo
dovoljno udaljeno od puta kako biste izbegli
da budete pregaženi.
141)Označite prisustvo zaustavljenog
vozila u skladu sa važećim propisima:
upaljena sva četiri pokazivača pravca,
trougao, reflektujuća odeća itd. Lica koja su
u vozilu treba da izađu iz njega, naročito
ako je vozilo pod velikim opterećenjem, i da
sačekaju da se izvrši zamena držeći se
podalje od opasnosti u saobraćaju. Iz
bezbednosnih razloga postavite ispod
točkova klin iz opreme.
130F1B0225C
131F1B0453C
132F1B0452C
150
