2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

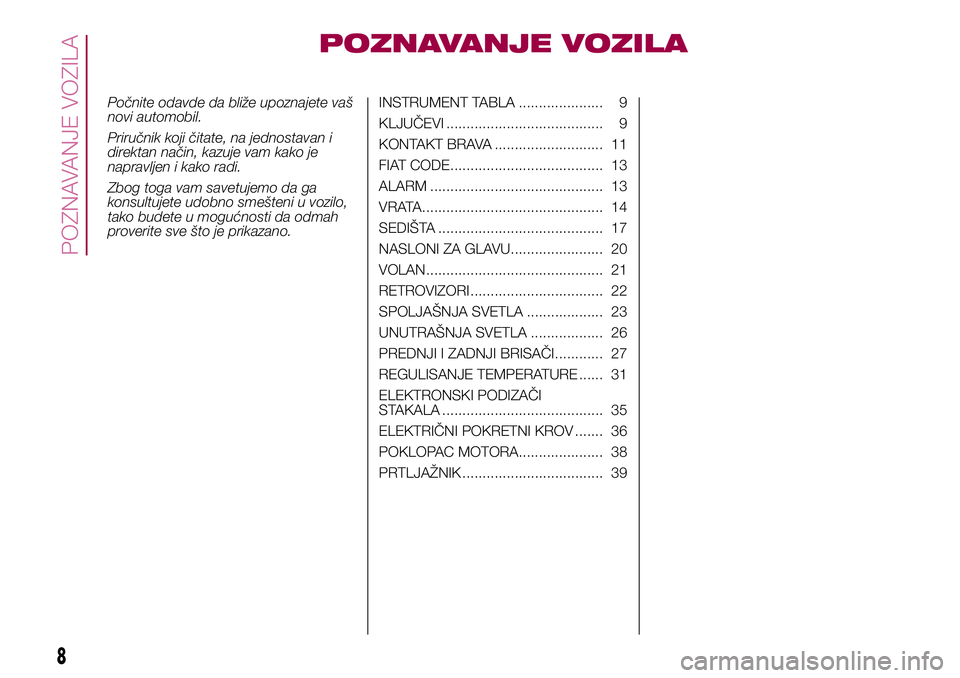

POZNAVANJE VOZILA
Počnite odavde da bliže upoznajete vaš
novi automobil.
Priručnik koji čitate, na jednostavan i
direktan način, kazuje vam kako je
napravljen i kako radi.
Zbog toga vam savetujemo da ga
konsultujete udobno smešteni u vozilo,
tako budete u mogućnosti da odmah
proverite sve što je prikazano.INSTRUMENT TABLA ..................... 9
KLJUČEVI ....................................... 9
KONTAKT BRAVA ........................... 11
FIAT CODE...................................... 13
ALARM ........................................... 13
VRATA............................................. 14
SEDIŠTA ......................................... 17
NASLONI ZA GLAVU....................... 20
VOLAN............................................ 21
RETROVIZORI ................................. 22
SPOLJAŠNJA SVETLA ................... 23
UNUTRAŠNJA SVETLA .................. 26
PREDNJI I ZADNJI BRISAČI............ 27
REGULISANJE TEMPERATURE ...... 31
ELEKTRONSKI PODIZAČI
STAKALA ........................................ 35
ELEKTRIČNI POKRETNI KROV ....... 36
POKLOPAC MOTORA..................... 38
PRTLJAŽNIK ................................... 39
8
POZNAVANJE VOZILA

INSTRUMENT TABLA
1. Bočni sistem za ventilaciju koji se može usmeravati 2. Leva ručica: pokazivači pravca, duga svetla, lampice, funkcija Lane change (promena trake)
3. Instrument tabla 4. Komande volana: Cruise control tempomat, Speed Limiter (graničnik brzine) 5. Desna ručica: prednji brisači, pranje
vetrobrana, zadnji brisači, pranje zadnjeg stakla, podešavanje nivoa osetljivosti senzora za kišu 6. Displej: autoradio /Uconnect™7. Star&Stop,
svetla u hitnim slučajevima, LED lampica stanja vazdušnih jastuka na strani suvozača 8. Gornja pregrada za odlaganje stvari koja se hladi 9. Čeoni
vazdušni jastuk na strani suvozača 10. Centralni sistem za ventilaciju koji se može usmeravati 11. Donja pregrada za odlaganje stvari 12. Komande
klima uređaja 13. Tasteri na centralnoj konzoli: zagrevanje sedišta, zagrevanje volana, tabla sa USB portom + AUX priključkom i čitačem SD kartica
(ako postoji) 14. Vazdušni jastuci kod kolena 15. Kontakt brava (ključ ili taster) 16. Čeoni vazdušni jastuk na strani vozača 17. Komande volana: meni
displeja, putni računar, multimediji, telefon, prepoznavanje glasovnih komandi 18. Komandna tabla: prekidač za svetla, korektor geometrije farova.
1211
2F1B0321C
9

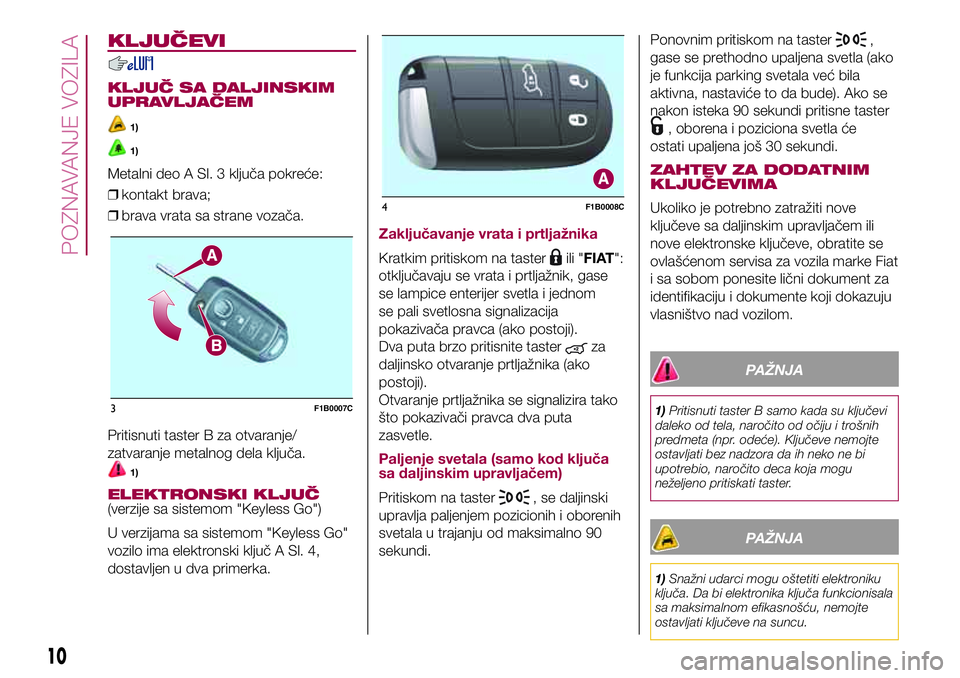

KLJUČEVI
KLJUČ SA DALJINSKIM
UPRAVLJAČEM
1)
1)
Metalni deo A Sl. 3 ključa pokreće:
❒kontakt brava;
❒brava vrata sa strane vozača.
Pritisnuti taster B za otvaranje/
zatvaranje metalnog dela ključa.
1)
ELEKTRONSKI KLJUČ(verzije sa sistemom "Keyless Go")
U verzijama sa sistemom "Keyless Go"
vozilo ima elektronski ključ A Sl. 4,
dostavljen u dva primerka.
Zaključavanje vrata i prtljažnika
Kratkim pritiskom na tasterili "FIAT":
otključavaju se vrata i prtljažnik, gase
se lampice enterijer svetla i jednom
se pali svetlosna signalizacija
pokazivača pravca (ako postoji).
Dva puta brzo pritisnite taster
za
daljinsko otvaranje prtljažnika (ako
postoji).
Otvaranje prtljažnika se signalizira tako
što pokazivači pravca dva puta
zasvetle.
Paljenje svetala (samo kod ključa
sa daljinskim upravljačem)
Pritiskom na taster, se daljinski
upravlja paljenjem pozicionih i oborenih
svetala u trajanju od maksimalno 90
sekundi.Ponovnim pritiskom na taster
,
gase se prethodno upaljena svetla (ako
je funkcija parking svetala već bila
aktivna, nastaviće to da bude). Ako se
nakon isteka 90 sekundi pritisne taster
, oborena i poziciona svetla će
ostati upaljena još 30 sekundi.
ZAHTEV ZA DODATNIM
KLJUČEVIMA
Ukoliko je potrebno zatražiti nove
ključeve sa daljinskim upravljačem ili
nove elektronske ključeve, obratite se
ovlašćenom servisa za vozila marke Fiat
i sa sobom ponesite lični dokument za
identifikaciju i dokumente koji dokazuju
vlasništvo nad vozilom.
PAŽNJA
1)Pritisnuti taster B samo kada su ključevi
daleko od tela, naročito od očiju i trošnih
predmeta (npr. odeće). Ključeve nemojte
ostavljati bez nadzora da ih neko ne bi
upotrebio, naročito deca koja mogu
neželjeno pritiskati taster.
PAŽNJA
1)Snažni udarci mogu oštetiti elektroniku
ključa. Da bi elektronika ključa funkcionisala
sa maksimalnom efikasnošću, nemojte
ostavljati ključeve na suncu.
3F1B0007C
4F1B0008C
10
POZNAVANJE VOZILA

PAŽNJA
1)Potrošene baterije mogu biti štetne po
okolinu ako se ne odlože pravilno u otpad;
treba ih stoga odložiti u odgovarajuće
kontejnere kako je predviđeno zakonom ili
ih možete odneti u ovlašćeni servis za
vozila marke Fiat koji će se pobrinuti za
njihovo odlaganje.
KONTAKT BRAVA
Verzije sa mehaničkim ključem
Ključ se može okrenuti u tri različita
položaja Sl. 5:
❒STOP: motor je ugašen, ključ se
može izvući, volan se zaključava (sa
izvučenim ključevima). Neki električni
uređaji (npr. centralno zaključavanje
vrata, alarm, itd.) su i dalje raspoloživi;
❒MAR: položaj stepena prenosa.
Svi električni uređaji su raspoloživi;
❒AVV: Pokretanje motora.
2) 3)
Verzije sa elektronskim ključem
(sistem Keyless Go)
Za aktivaciju kontakt brave Sl. 6
neophodno je da se ključ nalazi u
kabini.Kontakt brava se aktivira čak iako se
elektronski ključ nalazi u prtljažniku ili na
polici iznad prtljažnika.
Kontakt brava se može naći u sledećim
položajima:
❒STOP: motor je ugašen, volan se
zaključava. Neki električni uređaji (npr.
centralno zaključavanje vrata, alarm,
itd.) su i dalje raspoloživi;
❒MAR: položaj stepena prenosa. Svi
električni uređaji su raspoloživi. U ovo
stanje je moguće preći jednim pritiskom
na taster kontakt brave, bez pritiskanja
pedale kočnice (verzije sa automatskim
menjačem) ili kvačila (verzije sa ručnim
menjačem);
❒AVV: Pokretanje motora.
NAPOMENA Kontakt brava se ne
aktivira ako se elektronski ključ nalazi u
prtljažniku koji je otvoren.
5F1B0013C
6F1B0014C
11

NAPOMENA Kada je kontakt brava u
položaju MAR, ako vozilo miruje 30
minuta (verzije sa manuelnim
menjačem) ili ako je ručica menjača u
položaju P (parking) (verzije sa
automatskim menjačem) i motor je
ugašen, kontakt brava će automatski
preći u položaj STOP.
NAPOMENA Ako je motor upaljen,
moguće je napustiti vozilo i sa sobom
poneti elektronski ključ. Motor će ipak
ostati upaljen. Vozilo će signalizirati
odsustvo ključa u kabini kada se vrata
zatvore.
Za više informacija o pokretanju
motora, videti opis u paragrafu
"Pokretanje motora" odeljka
"Pokretanje vozila i vožnja".
4) 5)
ZAKLJUČAVANJE
VOLANA
Aktivacija
Verzije sa mehaničkim ključem: kada je
kontakt brava u položaju STOP izvući
ključ i okretati volan dok se ne zaključa.
UPOZORENJE Volan može da se
zaključa samo nakon izvlačenja ključa iz
kontakt brave ako je ključ okrenut iz
položaja MAR u STOP.Verzije sa elektronskim ključem: Volan
se zaključava prilikom otvaranja vrata sa
strane vozača kada je taster kontakt
brave u položaju STOP a brzina je
manja od 3 km/h.
Deaktivacija
Verzije sa mehaničkim ključem: laganim
okretanjem volana, okrenuti ključ u
položaj MAR.
Verzije sa elektronskim ključem: Volan
se otključava pritiskom na kontakt
bravu kada sistem prepozna elektronski
ključ.
6) 7)
PAŽNJA
2)U slučaju neovlašćene upotrebe kontakt
brave (npr. pri pokušaju krađe), proverite
njenu ispravnost u ovlašćenom servisu za
vozila marke Fiat pre nego što nastavite
vožnju.
3)kada izlazite iz vozila, uvek sa sobom
ponesite ključeve, da neko ne bi slučajno
aktivirao komande. Nemojte zaboraviti
da aktivirate električnu ručnu kočnicu.
Nikada nemojte ostavljati decu bez nadzora
u vozilu.4)U potpunosti je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neautorizovanu vožnju ili nepravilnosti stuba
upravljača (npr. montaža sistema protiv
krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.
5)Nikada nemojte izvlačiti mehanički ključ
kada je vozilo u pokretu. Volan će se
automatski blokirati pri prvom okretanju.
Ovo uvek važi, čak i kada se vozilo vuče.
6)Pre izlaska iz vozila UVEK podignite
ručnu kočnicu, okrenite točkove u stranu,
ubacite u prvu brzinu ako je vozilo na
uzbrdici, ili rikverc ako je na nizbrdici, kod
automatskog menjača postaviti ručicu
menjača u položaj P (parking), pritisnuti
kontakt bravu da bi se postavila u položaj
STOP. U slučaju velikog nagiba ispred
točkova postaviti klin ili kamen. Kada se
napušta vozilo, uvek zaključati sva vrata
pritiskom na odgovarajući taster na kvaki
(pogledajte opis "Keyless Entry" (pasivni
ulaz)" u paragrafu "Vrata").
7)U verzijama sa sistemom Full Keyless
nemojte ostavljati elektronske ključeve
u unutrašnjosti ili u blizini vozila ili na mestu
gde im deca mogu pristupiti. Vozilo
nemojte ostavljati sa kontakt bravom u
položaju MAR. Dete može pokrenuti
električna stakla, druge komande ili čak
pokrenuti vozilo.
12
POZNAVANJE VOZILA

FIAT CODE
Sistem Fiat Code sprečava
neovlašćeno upravljanje vozilom tako
što onemogućava uključivanje motora.
Uređaj nije potrebno aktivirati/
uključivati: radi automatski, bez obzira
na to da li su vrata vozila zaključana
ili otključana.
Kada se kontakt brava postavi u
položaj MAR, sistem Fiat Code
identifikuje šifru koju prenosi ključ.
Ukoliko sistem prepozna šifru
kao validnu, sistem Fiat Code dopušta
da se uključi motor.
Kada se kontakt brava postavi u
položaj STOP, sistem Fiat Code
deaktivira centralu koja upravlja
motorom i sprečava uključivanje
motora.
Za više informacija o pravilnom
pokretanju motora, videti opis u
paragrafu "Pokretanje motora" odeljka
"Pokretanje vozila i vožnja".
NEPRAVILNOST RADA
Ukoliko, tokom pokretanja, šifra ključa
ne bude pravilno prepoznata, na
instrument tabli će se pojaviti ikona
(pogledajte opisu u paragrafu
"Lampice i poruke" u odeljku
"Upoznavanje sa komandama
instrument table"). Ovo stanje dovodi
do toga da se motor zaustavlja nakon 2
sekunde. U tom slučaju, postavite
kontakt bravu u položaj STOP i ponovo
u MAR; ukoliko i dalje ostane blokiran,
upotrebite rezervni ključ. Ako motor i
dalje ne bude mogao da se uključi,
obratite se ovlašćenom servisu za vozila
marke Fiat.
Ako se ikona
pojavi tokom vožnje,
to znači da sistem vrši
samodijanostifikovanje (usled, na
primer, pada napona). Ako se ikona ne
isključi, obratite se ovlašćenom servisu
za vozila marke Fiat.
ALARM
Alarm izaziva oglašavanje zvučnog
signala i aktivaciju pokazivača pravca.
UPOZORENJE Proizvođač izvorno
prilagođava alarm normama različitih
zemalja gde se vozilo distribuira.
AKTIVACIJA ALARMA(ako postoji)
Kada su vrata i hauba zatvoreni i
kontakt brava je u poziciji STOP,
usmerite ključeve sa daljinskim
upravljačem ili elektronske ključeve u
pravcu vozila a zatim pritisnite i pustite
taster
"FIAT".
Kod varijante elektronskih ključeva,
aktivacija alarma se može izvršiti i
pritiskom na taster "zaključavanje vrata"
koji se nalazi na spoljnoj kvaki vrata.
Za više informacija pogledati opis
u odeljku Keyless Entry nekoliko strana
unapred.
Uređaj emituje signal (ako ga ima),
vizuelan ili zvučni, i vrata se
zaključavaju.
Kad je alarm aktiviran, na instrument
tabli svetli lampica A Sl. 7.
Pre aktivacije alarma dolazi do
autodijagnostike: u slučaju
nepravilnosti, sistem emituje dodatni
zvučni signal.
13

DEAKTIVACIJA ALARMA
UPOZORENJE Centralno otvaranje
brave metalnim ključem ne deaktivira
alarm.
ISKLJUČIVANJE ALARMA
Za potpuno isključivanje alarma (npr.
ako vozilo dugo miruje) zaključajte vrata
metalnim delom ključa sa daljinskim
upravljačem.
UPOZORENJE Ako se istroše baterije
ključa sa daljinskim upravljačem, ili u
slučaju kvara u sistemu za deaktivaciju
postavite kontakt bravu u položaj MAR.
VRATA
ZAKLJUČAVANJE /
OTKLJUČAVANJE VRATA
IZNUTRA
Centralizovano zaključavanje /
otključavanje vrata
Ako su sva vrata ispravno zatvorena,
automatski će se zaključati pri brzini
većoj od 20 km/h (funkcija "Autoclose").
Ova funkcija se može isključiti u meniju
na instrumenti tabli.
Da bi se vrata zaključala, pritisnite taster
koji se nalazi na prikazu panela
prednjih vrata Sl. 8.
Da bi se vrata zaključala, pritisnite taster
.
Manuelno zaključavanje /
otključavanje vrata
Zaključavanje/otključavanje vrata može
se izvršiti i rotiranjem uređaja A Sl. 9
koji se nalazi na unutrašnjim ručkama
prednjih vrata.
Delovanjem na brave zadnjih vrata se
zaključavaju / otključavaju ta vrata.
Položaj 1: vrata su otključana
Položaj 2
: vrata su zaključana
Delovanjem na kvaku prednjih vrata se
otvaraju sva vrata kao i vrata prtljažnika.
ZAKLJUČAVANJE /
OTKLJUČAVANJE VRATA
SPOLJA
Zaključavanje vrata spolja
Kada su vrata zatvorena pritisnite taster
"FIAT" na ključu, ili ubacite njegov
metalni deo u bravu vrata sa strane
vozača i okrenite ga.
7F1B0015C
8F1B0024C
9F1B0017C
14
POZNAVANJE VOZILA
2)
