2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

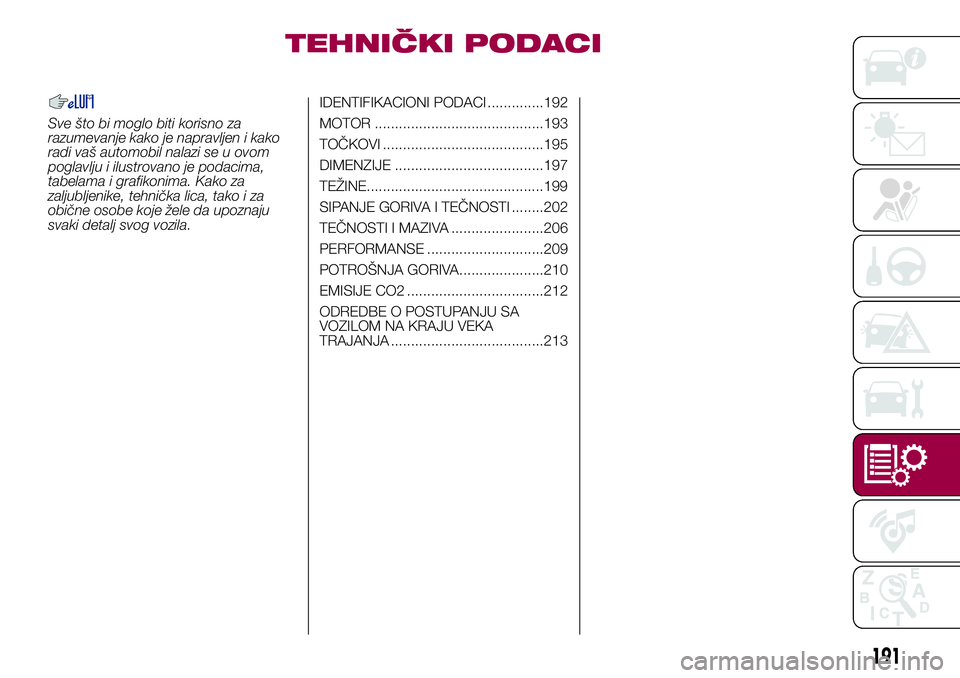

TEHNIČKI PODACI
Sve što bi moglo biti korisno za
razumevanje kako je napravljen i kako
radi vaš automobil nalazi se u ovom
poglavlju i ilustrovano je podacima,
tabelama i grafikonima. Kako za
zaljubljenike, tehnička lica, tako i za
obične osobe koje žele da upoznaju
svaki detalj svog vozila.IDENTIFIKACIONI PODACI ..............192
MOTOR ..........................................193
TOČKOVI ........................................195
DIMENZIJE .....................................197
TEŽINE............................................199
SIPANJE GORIVA I TEČNOSTI ........202
TEČNOSTI I MAZIVA .......................206
PERFORMANSE .............................209
POTROŠNJA GORIVA.....................210
EMISIJE CO2 ..................................212
ODREDBE O POSTUPANJU SA
VOZILOM NA KRAJU VEKA
TRAJANJA ......................................213
191

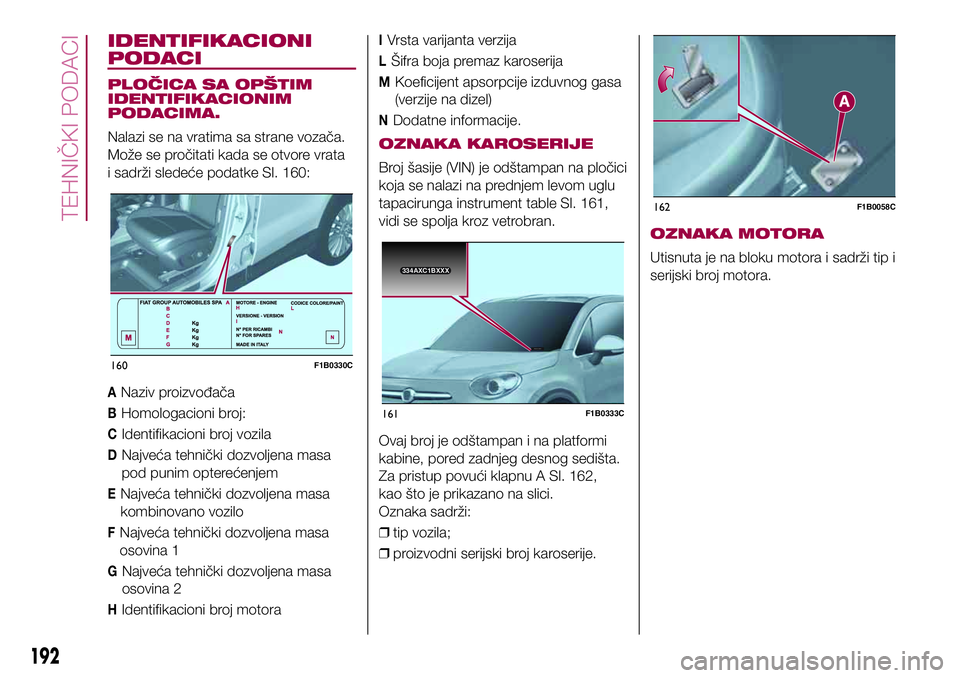

IDENTIFIKACIONI
PODACI
PLOČICA SA OPŠTIM
IDENTIFIKACIONIM
PODACIMA.
Nalazi se na vratima sa strane vozača.
Može se pročitati kada se otvore vrata
i sadrži sledeće podatke Sl. 160:
ANaziv proizvođača
BHomologacioni broj:
CIdentifikacioni broj vozila
DNajveća tehnički dozvoljena masa
pod punim opterećenjem
ENajveća tehnički dozvoljena masa
kombinovano vozilo
FNajveća tehnički dozvoljena masa
osovina 1
GNajveća tehnički dozvoljena masa
osovina 2
HIdentifikacioni broj motora
IVrsta varijanta verzija
LŠifra boja premaz karoserija
MKoeficijent apsorpcije izduvnog gasa
(verzije na dizel)
NDodatne informacije.
OZNAKA KAROSERIJE
Broj šasije (VIN) je odštampan na pločici
koja se nalazi na prednjem levom uglu
tapacirunga instrument table Sl. 161,
vidi se spolja kroz vetrobran.
Ovaj broj je odštampan i na platformi
kabine, pored zadnjeg desnog sedišta.
Za pristup povući klapnu A Sl. 162,
kao što je prikazano na slici.
Oznaka sadrži:
❒tip vozila;
❒proizvodni serijski broj karoserije.
OZNAKA MOTORA
Utisnuta je na bloku motora i sadrži tip i
serijski broj motora.
160F1B0330C
334
AXC1
BXXX
334AXC1BXXX
161F1B0333C
162F1B0058C
192
TEHNIČKI PODACI

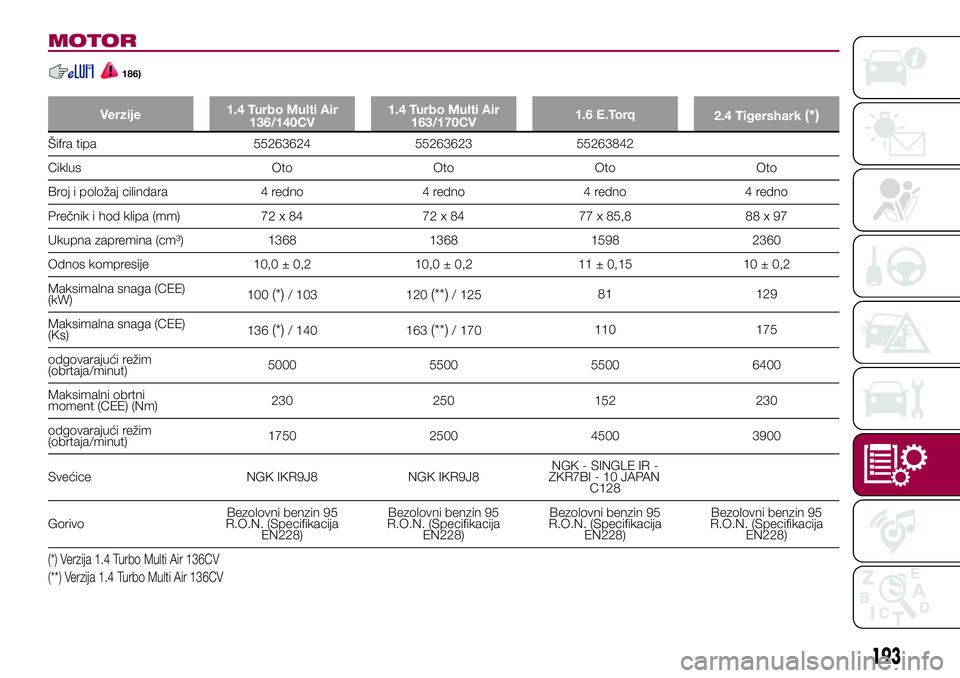

MOTOR
186)
Verzije1.4 Turbo Multi Air
136/140CV1.4 Turbo Multi Air
163/170CV1.6 E.Torq
2.4 Tigershark(*)
Šifra tipa 55263624 55263623 55263842
Ciklus Oto Oto Oto Oto
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 72 x 84 72 x 84 77 x 85,8 88 x 97
Ukupna zapremina (cm³) 1368 1368 1598 2360
Odnos kompresije 10,0 ± 0,2 10,0 ± 0,2 11 ± 0,15 10 ± 0,2
Maksimalna snaga (CEE)
(kW)100
(*)/ 103 120(**)/ 12581 129
Maksimalna snaga (CEE)
(Ks)136
(*)/ 140 163(**)/ 170110 175
odgovarajući režim
(obrtaja/minut)5000 5500 5500 6400
Maksimalni obrtni
moment (CEE) (Nm)230 250 152 230
odgovarajući režim
(obrtaja/minut)1750 2500 4500 3900
Svećice NGK IKR9J8 NGK IKR9J8NGK - SINGLE IR -
ZKR7BI - 10 JAPAN
C128
GorivoBezolovni benzin 95
R.O.N. (Specifikacija
EN228)Bezolovni benzin 95
R.O.N. (Specifikacija
EN228)Bezolovni benzin 95
R.O.N. (Specifikacija
EN228)Bezolovni benzin 95
R.O.N. (Specifikacija
EN228)
(*) Verzija 1.4 Turbo Multi Air 136CV
(**) Verzija 1.4 Turbo Multi Air 136CV
193

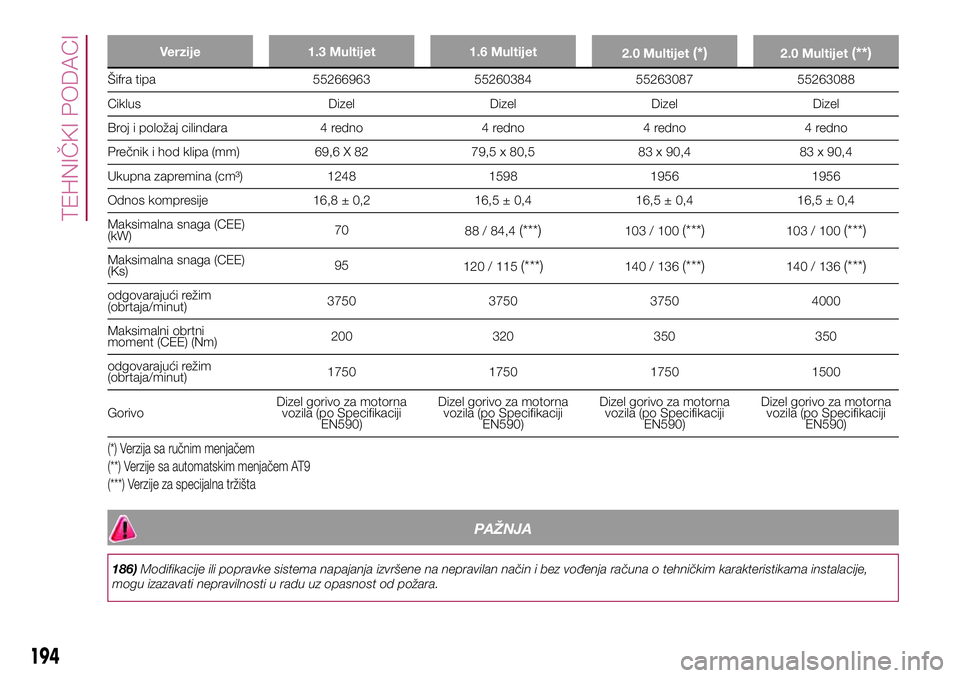

Verzije 1.3 Multijet 1.6 Multijet
2.0 Multijet(*)2.0 Multijet(**)
Šifra tipa 55266963 55260384 55263087 55263088
Ciklus Dizel Dizel Dizel Dizel
Broj i položaj cilindara 4 redno 4 redno 4 redno 4 redno
Prečnik i hod klipa (mm) 69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Ukupna zapremina (cm³) 1248 1598 1956 1956
Odnos kompresije 16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Maksimalna snaga (CEE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Maksimalna snaga (CEE)
(Ks)95
120 / 115(***)140 / 136(***)140 / 136(***)
odgovarajući režim
(obrtaja/minut)3750 3750 3750 4000
Maksimalni obrtni
moment (CEE) (Nm)200 320 350 350
odgovarajući režim
(obrtaja/minut)1750 1750 1750 1500
GorivoDizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)Dizel gorivo za motorna
vozila (po Specifikaciji
EN590)
(*) Verzija sa ručnim menjačem
(**) Verzije sa automatskim menjačem AT9
(***) Verzije za specijalna tržišta
PAŽNJA
186)Modifikacije ili popravke sistema napajanja izvršene na nepravilan način i bez vođenja računa o tehničkim karakteristikama instalacije,
mogu izazavati nepravilnosti u radu uz opasnost od požara.
194
TEHNIČKI PODACI

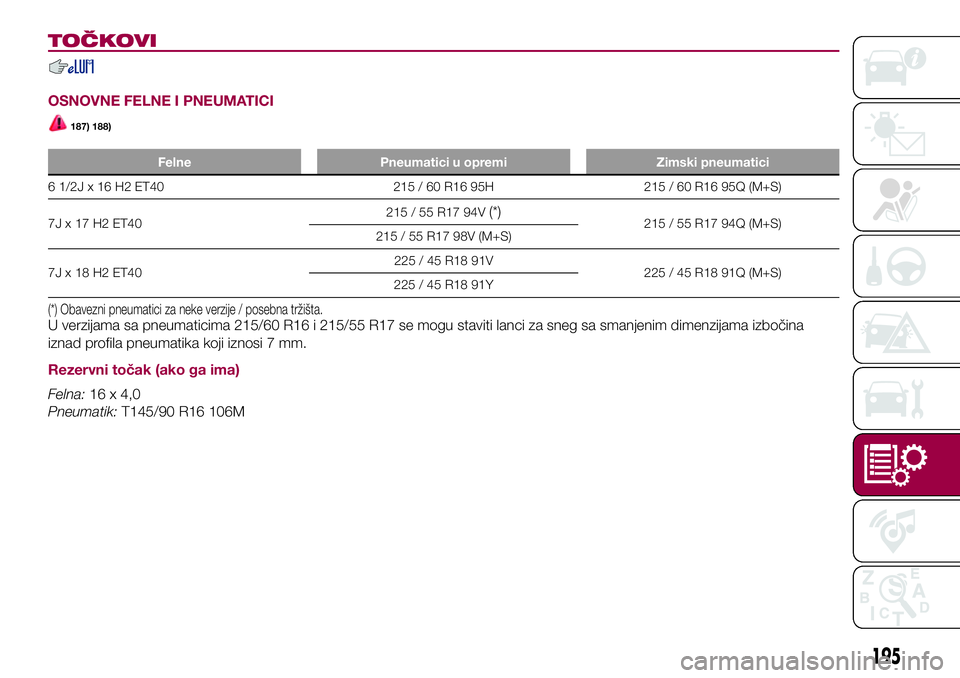

TOČKOVI
OSNOVNE FELNE I PNEUMATICI
187) 188)
Felne Pneumatici u opremi Zimski pneumatici
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Obavezni pneumatici za neke verzije / posebna tržišta.U verzijama sa pneumaticima 215/60 R16 i 215/55 R17 se mogu staviti lanci za sneg sa smanjenim dimenzijama izbočina
iznad profila pneumatika koji iznosi 7 mm.
Rezervni točak (ako ga ima)
Felna:16 x 4,0
Pneumatik:T145/90 R16 106M
195

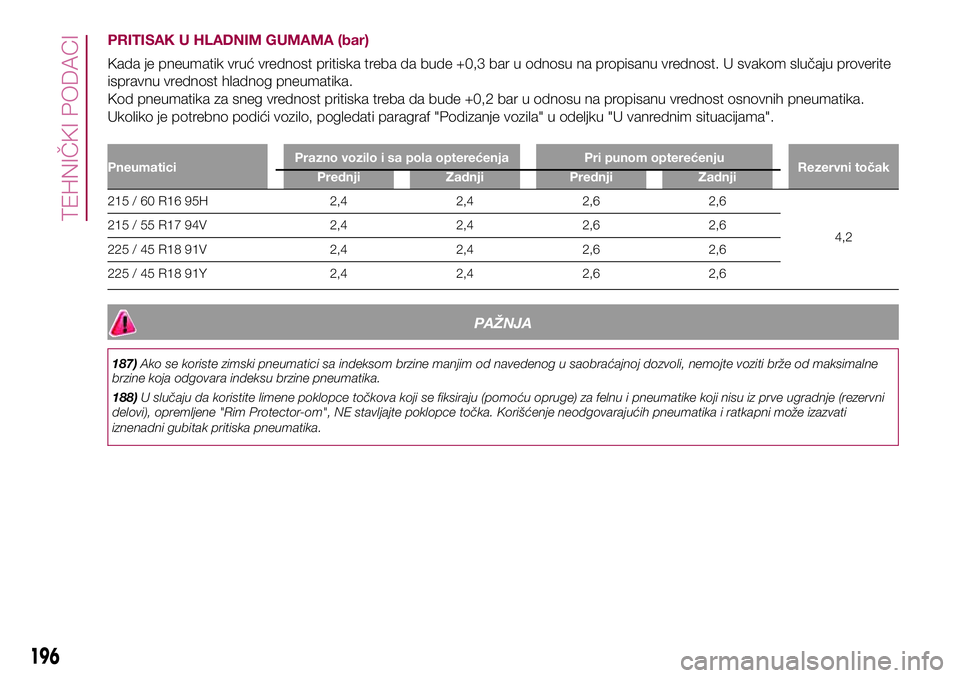

PRITISAK U HLADNIM GUMAMA (bar)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika.
Kod pneumatika za sneg vrednost pritiska treba da bude +0,2 bar u odnosu na propisanu vrednost osnovnih pneumatika.
Ukoliko je potrebno podići vozilo, pogledati paragraf "Podizanje vozila" u odeljku "U vanrednim situacijama".
PneumaticiPrazno vozilo i sa pola opterećenja Pri punom opterećenju
Rezervni točak
Prednji Zadnji Prednji Zadnji
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
PAŽNJA
187)Ako se koriste zimski pneumatici sa indeksom brzine manjim od navedenog u saobraćajnoj dozvoli, nemojte voziti brže od maksimalne
brzine koja odgovara indeksu brzine pneumatika.
188)U slučaju da koristite limene poklopce točkova koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni
delovi), opremljene "Rim Protector-om", NE stavljajte poklopce točka. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati
iznenadni gubitak pritiska pneumatika.
196
TEHNIČKI PODACI

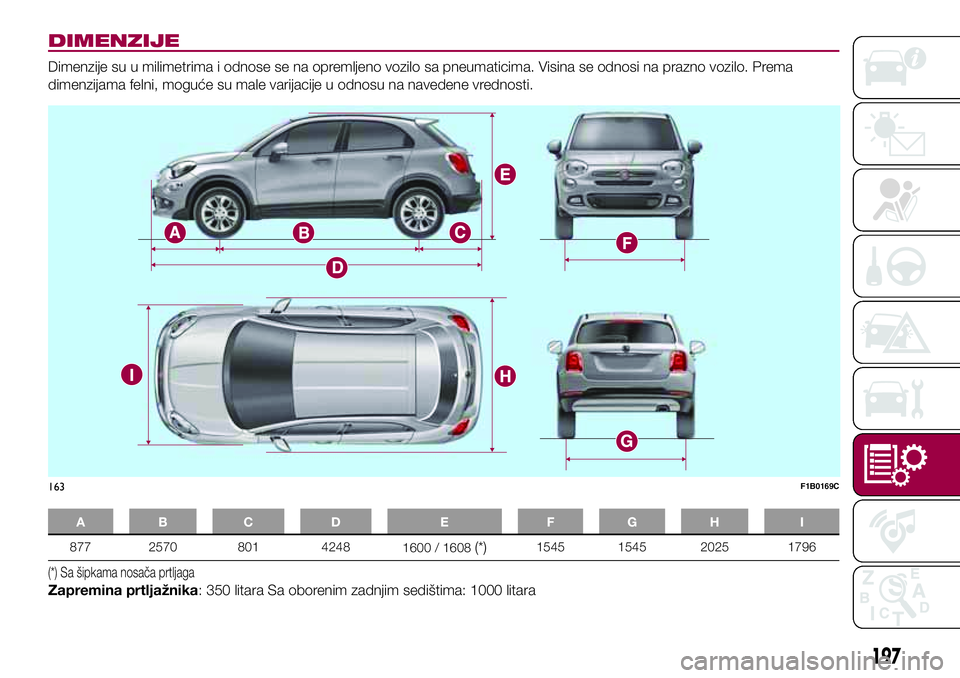

DIMENZIJE
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Sa šipkama nosača prtljaga
Zapremina prtljažnika: 350 litara Sa oborenim zadnjim sedištima: 1000 litara
163F1B0169C
197

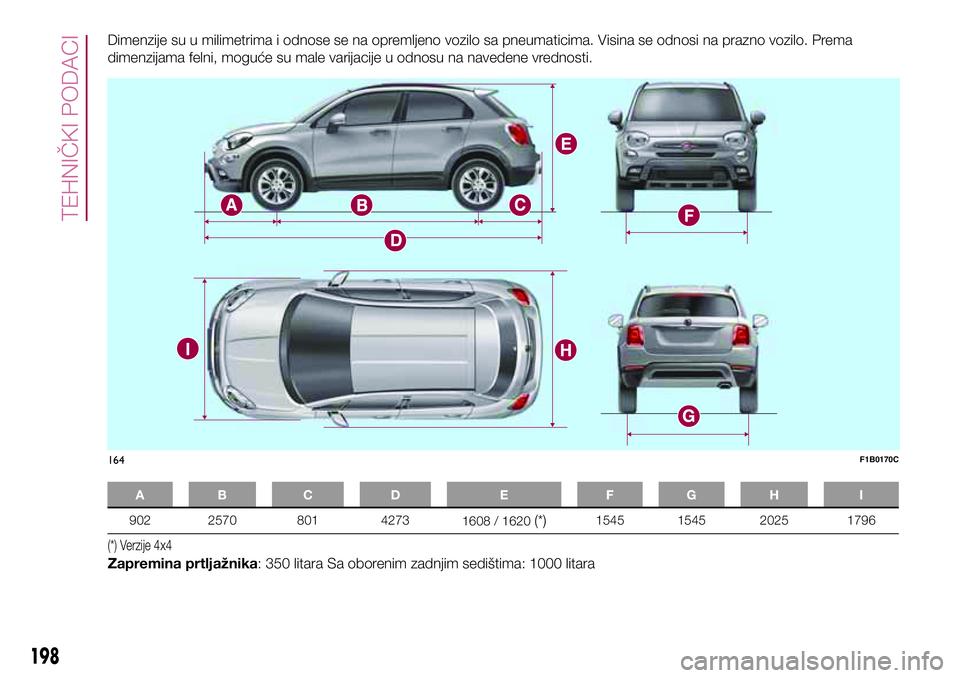

Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo. Prema
dimenzijama felni, moguće su male varijacije u odnosu na navedene vrednosti.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Verzije 4x4
Zapremina prtljažnika: 350 litara Sa oborenim zadnjim sedištima: 1000 litara
164F1B0170C
198
