2017 FIAT 500X Knjižica za upotrebu i održavanje (in Serbian)

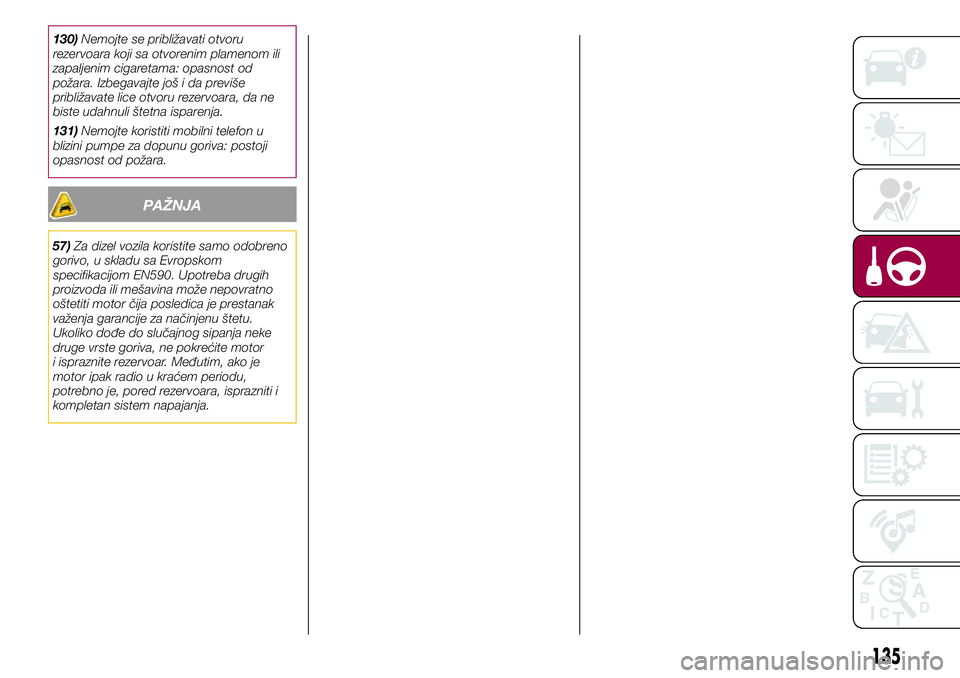

130)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
131)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
PAŽNJA
57)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor
i ispraznite rezervoar. Međutim, ako je
motor ipak radio u kraćem periodu,
potrebno je, pored rezervoara, isprazniti i
kompletan sistem napajanja.
135

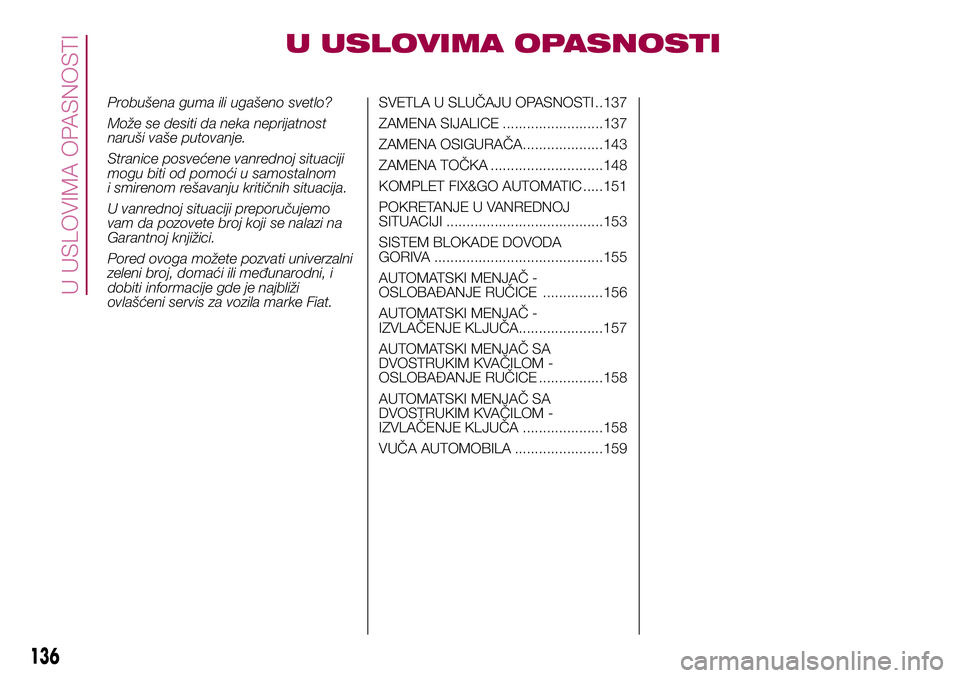

U USLOVIMA OPASNOSTI
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom
i smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis za vozila marke Fiat.SVETLA U SLUČAJU OPASNOSTI ..137
ZAMENA SIJALICE .........................137
ZAMENA OSIGURAČA....................143
ZAMENA TOČKA ............................148
KOMPLET FIX&GO AUTOMATIC .....151
POKRETANJE U VANREDNOJ
SITUACIJI .......................................153
SISTEM BLOKADE DOVODA
GORIVA ..........................................155
AUTOMATSKI MENJAČ -
OSLOBAĐANJE RUČICE ...............156
AUTOMATSKI MENJAČ -
IZVLAČENJE KLJUČA.....................157
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM -
OSLOBAĐANJE RUČICE ................158
AUTOMATSKI MENJAČ SA
DVOSTRUKIM KVAČILOM -
IZVLAČENJE KLJUČA ....................158
VUČA AUTOMOBILA ......................159
136
U USLOVIMA OPASNOSTI

SVETLA U SLUČAJU
OPASNOSTI
KOMANDE

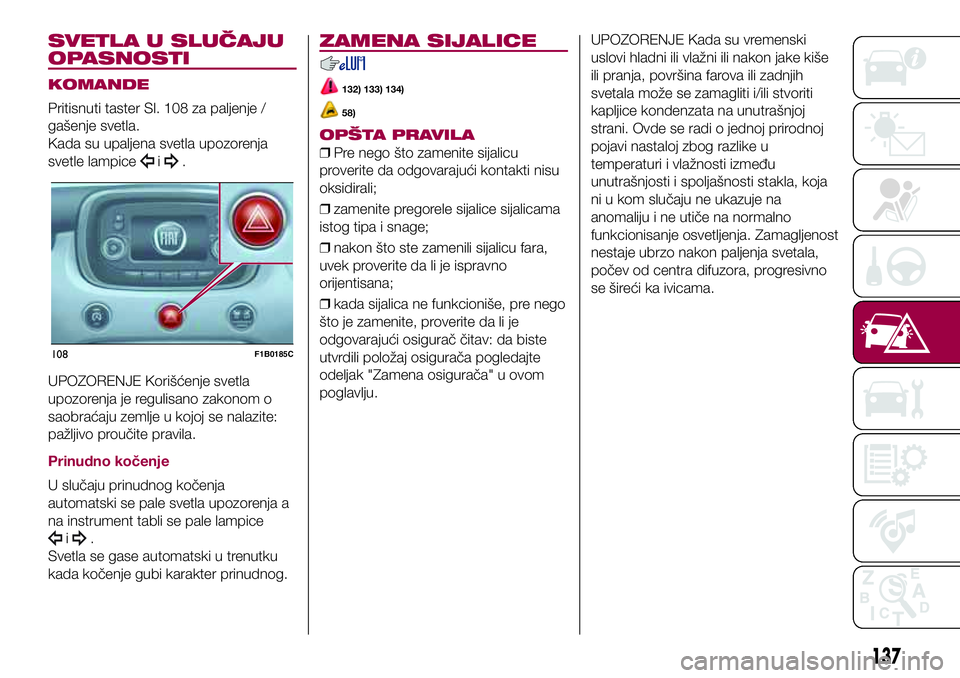

Pritisnuti taster Sl. 108 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja
automatski se pale svetla upozorenja a
na instrument tabli se pale lampice
i.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
132) 133) 134)
58)
OPŠTA PRAVILA
❒Pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
❒zamenite pregorele sijalice sijalicama
istog tipa i snage;
❒nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
❒kada sijalica ne funkcioniše, pre nego
što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja. Zamagljenost
nestaje ubrzo nakon paljenja svetala,
počev od centra difuzora, progresivno
se šireći ka ivicama.
108F1B0185C
137

VRSTE SIJALICA

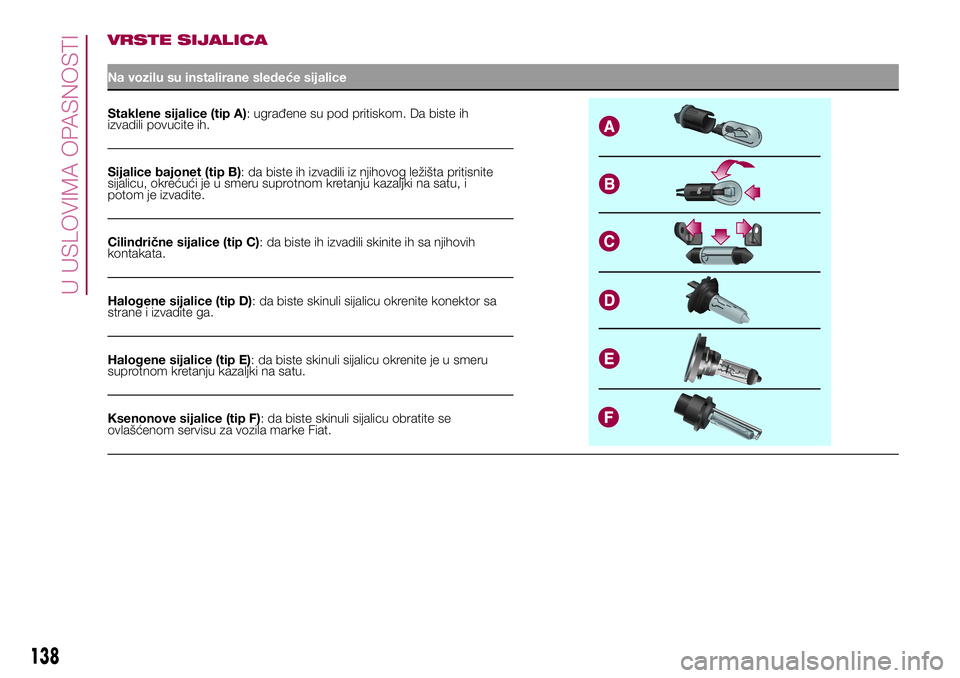

Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip A): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip B): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Cilindrične sijalice (tip C): da biste ih izvadili skinite ih sa njihovih
kontakata.
Halogene sijalice (tip D): da biste skinuli sijalicu okrenite konektor sa
strane i izvadite ga.
Halogene sijalice (tip E): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
Ksenonove sijalice (tip F): da biste skinuli sijalicu obratite se
ovlašćenom servisu za vozila marke Fiat.
138
U USLOVIMA OPASNOSTI

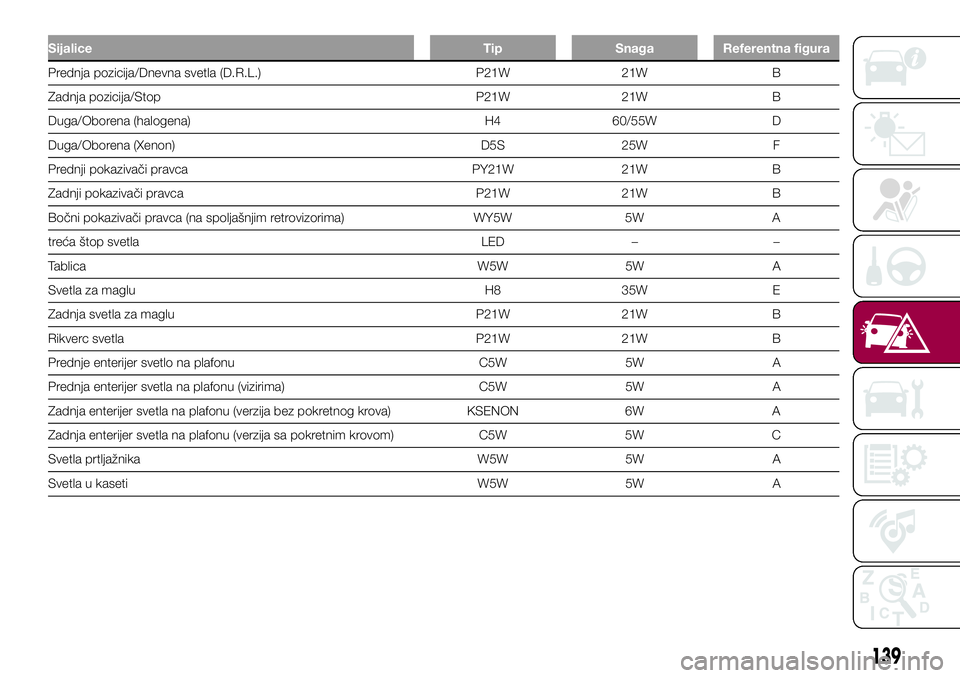

Sijalice Tip Snaga Referentna figura
Prednja pozicija/Dnevna svetla (D.R.L.) P21W 21W B
Zadnja pozicija/Stop P21W 21W B
Duga/Oborena (halogena) H4 60/55W D
Duga/Oborena (Xenon) D5S 25W F
Prednji pokazivači pravca PY21W 21W B
Zadnji pokazivači pravca P21W 21W B
Bočni pokazivači pravca (na spoljašnjim retrovizorima) WY5W 5W A
treća štop svetla LED – –
Tablica W5W 5W A
Svetla za maglu H8 35W E
Zadnja svetla za maglu P21W 21W B
Rikverc svetla P21W 21W B
Prednje enterijer svetlo na plafonu C5W 5W A
Prednja enterijer svetla na plafonu (vizirima) C5W 5W A
Zadnja enterijer svetla na plafonu (verzija bez pokretnog krova) KSENON 6W A
Zadnja enterijer svetla na plafonu (verzija sa pokretnim krovom) C5W 5W C
Svetla prtljažnika W5W 5W A
Svetla u kaseti W5W 5W A
139

ZAMENA SPOLJNE
SIJALICE
Oborena / duga svetla

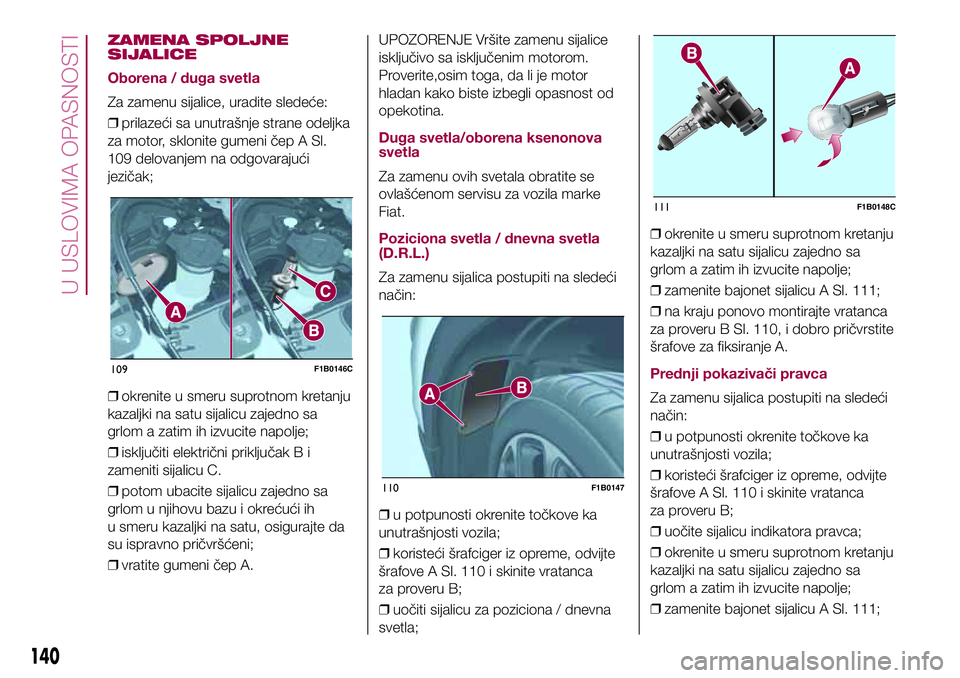

Za zamenu sijalice, uradite sledeće:
❒prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep A Sl.
109 delovanjem na odgovarajući
jezičak;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒isključiti električni priključak B i
zameniti sijalicu C.
❒potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih
u smeru kazaljki na satu, osigurajte da
su ispravno pričvršćeni;
❒vratite gumeni čep A.UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Duga svetla/oborena ksenonova
svetla
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Poziciona svetla / dnevna svetla
(D.R.L.)
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočiti sijalicu za poziciona / dnevna
svetla;❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒zamenite bajonet sijalicu A Sl. 111;
❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Prednji pokazivači pravca
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočite sijalicu indikatora pravca;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒zamenite bajonet sijalicu A Sl. 111;
109F1B0146C
110F1B0147
111F1B0148C
140
U USLOVIMA OPASNOSTI

❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Prednja svetla za maglu
Za zamenu sijalica postupiti na sledeći
način:
❒u potpunosti okrenite točkove ka
unutrašnjosti vozila;
❒koristeći šrafciger iz opreme, odvijte
šrafove A Sl. 110 i skinite vratanca
za proveru B;
❒uočite sijalicu prednjeg svetla za
maglu;
❒okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom a zatim ih izvucite napolje;
❒isključite električni priključak;
❒zamenite sijalicu zajedno sa grlom B
Sl. 111;
❒ponovo priključite električni priključak
nove sijalice sa grlom; zatim ga uključite
nakon što ste proverili da je dobro
pričvršćen;
❒zavrnite novu sijalicu sa grlom u
smeru kazaljke na satu, i proverite da li
je čvrsto postavljena;
❒na kraju ponovo montirajte vratanca
za proveru B Sl. 110, i dobro pričvrstite
šrafove za fiksiranje A.
Bočni pokazivači pravca
UPOZORENJE Postupak je opisan
samo u vidu uputstva. Za zamenu se
obratite ovlašćenom servisu za vozila
marke Fiat.
Za zamenu sijalice, uradite sledeće:

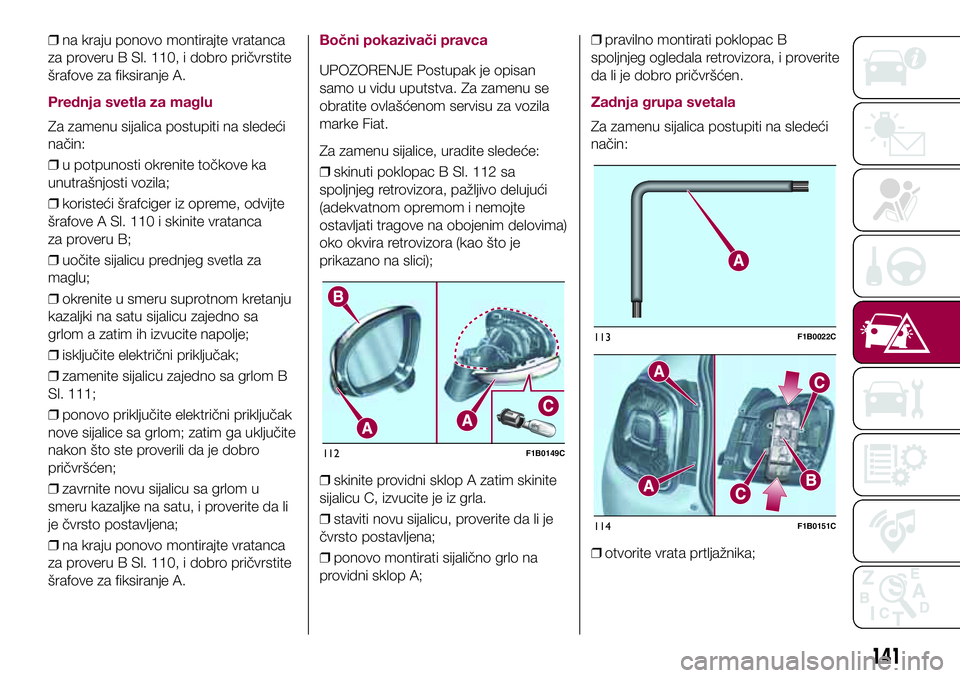

❒skinuti poklopac B Sl. 112 sa
spoljnjeg retrovizora, pažljivo delujući
(adekvatnom opremom i nemojte
ostavljati tragove na obojenim delovima)
oko okvira retrovizora (kao što je
prikazano na slici);
❒skinite providni sklop A zatim skinite
sijalicu C, izvucite je iz grla.
❒staviti novu sijalicu, proverite da li je
čvrsto postavljena;
❒ponovo montirati sijalično grlo na
providni sklop A;❒pravilno montirati poklopac B
spoljnjeg ogledala retrovizora, i proverite
da li je dobro pričvršćen.
Zadnja grupa svetala
Za zamenu sijalica postupiti na sledeći
način:
❒otvorite vrata prtljažnika;
112F1B0149C
113F1B0022C
114F1B0151C
141

❒ključem A Sl. 113 koji je priložen
(nalazi se u kutiji koja sadrži
dokumentaciju vozila), odvrnuti dva
zavrtnja A Sl. 114, zatim skinuti grupu
svetala sa odgovarajućih mesta za
pričvršćivanje na osovinu i pažljivo ih
izvucite;
❒isključiti centralni priključak B, zatim
odvrnuti dva zavrtnja C;
❒osloboditi jezičke na koje ukazuju
strelice i izvući sijalična grla D Sl. 115;
❒uočite sijalicu koju treba zameniti
(1 Položajna svetla / Stop - 2 Pokazivač
pravca - 3 Zadnja svetla za maglu
(ako ih ima) ili Rikverc);
❒sve sijalice su bajonet; da biste ih
zamenili potrebno je lagano pritisnuti i
istovremeno ih okrenuti: u smeru
suprotnom d smera kazaljki na satu ako
želite da ih skinete, ili u smeru kazaljki
na satu ako želite da ih pričvrstite;❒ispravno postavite sijalična grla D na
svoje mesto u farovima; podešavajte
dok ne čujete klik koji označava da su
se jezičci pričvrstili;
❒zavrnite dva zavrtnja C Sl. 114 i
ponovo priključite centralni priključak B;
❒ponovo postavite providni sklop i
do kraja zavrnite dva zavrtnja A;
❒ponovo zatvoriti prtljažnik.Treća stopsvetla
Treća stop svetla su LEDsvetla. Za
njihovu zamenu obratite se ovlašćenim
servisima za vozila marke Fiat.
Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
❒dodatnim odvijačima ukloniti providne
sklopove A Sl. 116 delujući na mesto
prikazano na slici;❒okrenite u smeru suprotnom od
kretanja kazaljki na satu sijalična grla B
Sl. 117, izvucite sijalicu C i zamenite je.
❒na kraju ponovo montirati providne
sklopove.
NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili same providni sklop.
PAŽNJA
132)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi
ohlade: OPASNOST OD OPEKOTINA!
133)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
134)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
115F1B0152C
116F1B0153C
117F1B0154C
