2016 TOYOTA RAV4 Návod na použití (in Czech)

6498-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)
Příčinou problému může být jeden z následujících bodů:
● Jeden nebo oba pólové vývody akumulátoru mohou být odpojeny.
● Akumulátor může být vybitý. (S. 655)
● Systém zámku volantu může mít poruchu (vozidla se systémem
bezklí čového nastupování a startování).
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, pokud nelze
poruchu opravit, nebo neznáte postup opravy.
Když motor nestartuje, mohou být použity následující kroky jako do-
č asné opatření pro nastartování motoru, pokud spínač motoru funguje
normáln ě:
Zabrzd ěte parkovací brzdu.
P řesuňte řadicí páku do P.
Zapn ěte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
St i sk n ěte a držte spínač motoru cca 15 sekund, přičemž držte pev-
n ě sešlápnutý brzdový pedál.
I když lze motor pomocí výše uvedených krok ů nastartovat, systém
m ůže být vadný. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
Startér se neprotá čí, osvětlení interiéru a světlomety nesvítí, nebo
houka čka nehouká.
Funkce nouzového startování (vozidla se systémem bezklíčového
nastupování a startování krom ě manuální převodovky)
1
2
3
4

6508-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
Když nelze vyřadit řadicí páku z P
(kromě manuální převodovky)
Zabrzděte parkovací brzdu.
Vozidla bez systému bezklí čového nastupování a startování:
Oto čte spínač motoru do polohy "ACC".
Vozidla se systémem bezklí čového nastupování a startování:
Zapn ěte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
Sešlápn ěte brzdový pedál.
Vypa čte kryt nahoru pomocí
plochého šroubováku nebo po-
dobného nástroje.
Abyste zabránili poškození krytu,
p řekryjte špičku šroubováku hadří-
kem.
St i sk n ěte tlačítko vyřazení zám-
ku řazení.
Když je tlačítko stisknuté, řadicí
páka m ůže být přesunuta.
Pokud nelze přesunout řadicí páku, ačkoliv je sešlápnutý brzdo-
vý pedál, m ůže být problém v systému zámku řazení (systém
bránící nesprávnému ovládání řadicí páky). Nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem.
Následující kroky mohou bý t použity jako nouzové opatření pro
p řesunutí řadicí páky:
1
2
3
4
5

6518-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

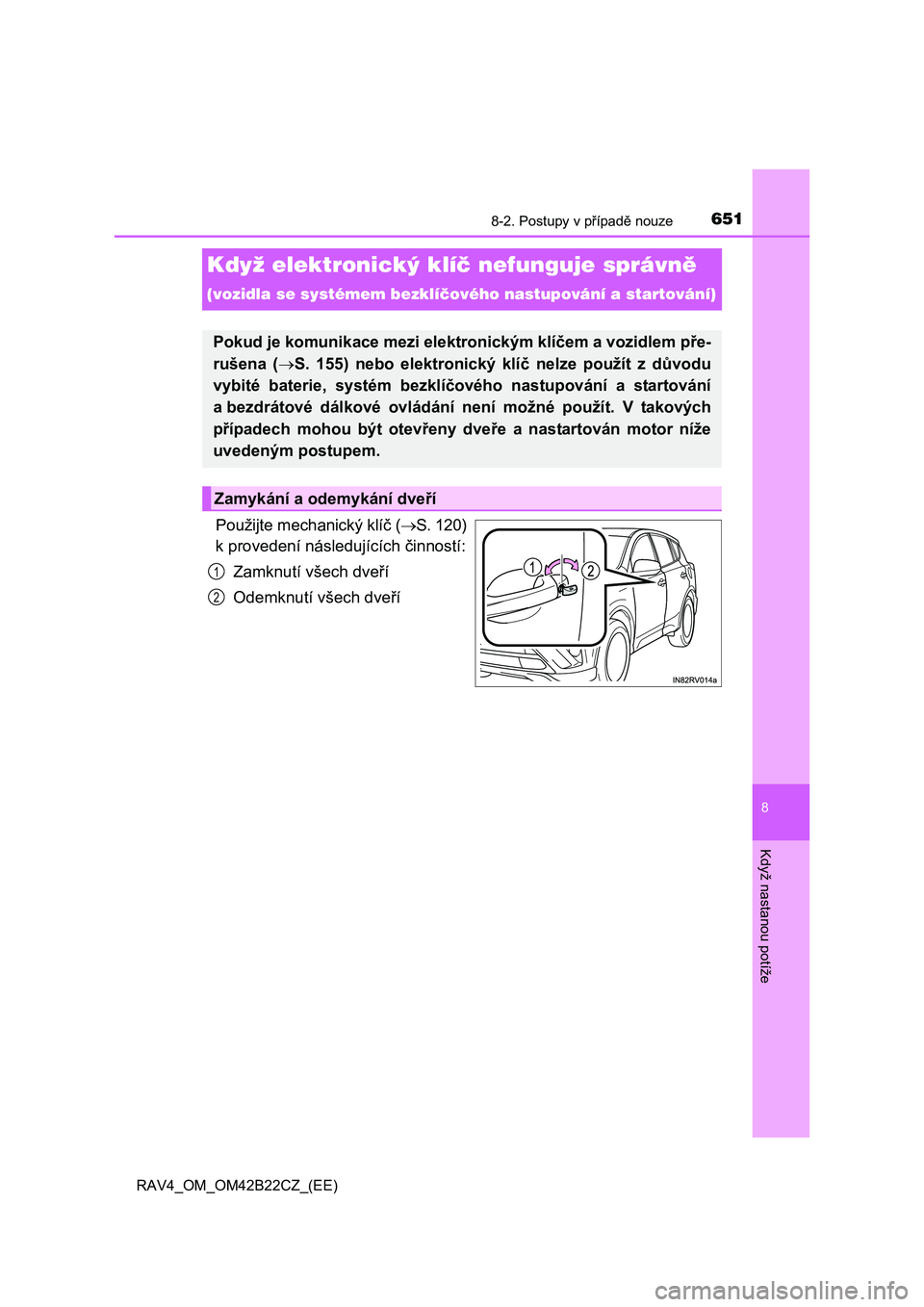

Když elektronický klíč nefunguje správně
(vozidla se systémem bezklíčového nastupování a startování)
Použijte mechanický klíč (S. 120)
k provedení následujících činností:
Zamknutí všech dve ří
Odemknutí všech dve ří
Pokud je komunikace mezi elektronickým klíčem a vozidlem pře-
rušena ( S. 155) nebo elektronický klíč nelze použít z důvodu
vybité baterie, systém bezklí čového nastupování a startování
a bezdrátové dálkové ovládání není možné použít. V takových
p řípadech mohou být otevřeny dveře a nastartován motor níže
uvedeným postupem.
Zamykání a odemykání dve ří
1
2

6528-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
Automatická převodovka nebo Multidrive
Ujist ěte se, že je řadicí páka v P a sešlápněte brzdový pedál.
Dotkn ěte se spínače motoru
stranou elektronického klí če se
znakem Toyota.
Když je detekován elektronický klí č,
zazní bzu čák a spínač motoru se
zapne do režimu ZAPALOVÁNÍ ZA-
PNUTO.
Když je systém bezklí čového nastu-
pování a startování deaktivován
vp řizpůsobeném nastavení, spí-
na č motoru se přepne do režimu
P ŘÍSLUŠENSTVÍ.
Sešlápněte pevně brzdový pedál a zkontrolujte, zda je na multiin-
forma čním displeji zobrazeno .
St i sk n ěte spínač motoru.
V p řípadě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
Startování motoru
1
2
3
4

6538-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)
Manuální převodovka
Ujist ěte se, že je řadicí páka v N a sešlápněte spojkový pedál.
Dotkn ěte se spínače motoru
stranou elektronického klí če se
znakem Toyota.
Když je detekován elektronický
klí č, zazní bzučák a spínač motoru
se zapne do režimu ZAPALOVÁNÍ
ZAPNUTO.
Když je systém bezklí čového na-
stupování a startování deaktivo-
ván v p řizpůsobeném nastavení,
spína č motoru se přepne do reži-
mu P ŘÍSLUŠENSTVÍ.
Sešlápněte pevně spojkový pedál a zkontrolujte, zda je na multiin-
forma čním displeji zobrazeno .
St i sk n ěte spínač motoru.
V p řípadě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
1
2
3
4

6548-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
■Vypnutí motoru
Automatická převodovka nebo Multidrive
P řesuňte řadicí páku do P a stiskněte spínač motoru, jako to děláte normál-
n ě, když vypínáte motor.
Manuální převodovka
P řesuňte řadicí páku do N a stiskněte spínač motoru, jako to děláte normál-
n ě, když vypínáte motor.
■ Výměna baterie v klíči
Protože výše uvedený postup je pouze do časným opatřením, doporučujeme
ihned baterii v elektronickém klí či vyměnit, když se baterie vybije. (S. 560)
■ Alarm (je-li ve výbavě)
Použití mechanického klí če pro zamknutí dveří nenastaví systém alarmu.
Pokud jsou dve ře odemknuty použitím mechanického klíče, když je nastaven
alarm, m ůže se spustit alarm.
■ Přepínání režimů spínače motoru
Automatická převodovka nebo Multidrive
Uvoln ěte brzdový pedál a stiskněte spínač motoru v kroku výše.
Motor se nenastartuje a režimy budou přepínány při každém stisknutí spínače.
( S. 226)
Manuální převodovka
Uvoln ěte spojkový pedál a stiskněte spínač motoru v kroku výše.
Motor se nenastartuje a režimy budou přepínány při každém stisknutí spínače.
( S. 226)
■ Když elektronický klíč řádně nefunguje
● Ujistěte se, že systém bezklíčového nastupování a startování nebyl deakti-
vován v p řizpůsobeném nastavení. Pokud je vypnutý, funkci zapněte.
(P řizpůsobitelné funkce: S. 704)
● Zkontrolujte, zda je nastaven režim šetření energie baterie. Pokud je nasta-
ven, funkci zrušte. ( S. 154)
3
3

6558-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)
Když se vybije akumulátor vozidla
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, m ůžete nastartovat vaše vozidlo dle níže
uvedených krok ů.
Vozidla se systémem bezklí čo-
vého nastupování a startování:
Ov ěřte si, že máte elektronický
klí č u sebe.
Když připojujete startovací (nebo
nabíjecí) kabely, v závislosti na si-
tuaci se m ůže aktivovat alarm
adve ře se mohou zamknout.
( S. 93)
Otevřete kapotu. (S. 516)
P řipojte startovací kabely podle následujícího postupu:
Následující postupy mohou být použity pro nastartování motoru,
pokud je akumulátor vozidla vybitý.
M ůžete také zavolat kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
1
2
3

6568-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
Motory 3ZR-FE a 3ZR-FAE
Vyjm ěte kryt motoru.
P řipojte svorku kladného startovacího kabelu na kladný (+) pólo-
vý vývod akumulátoru na vašem vozidle
P řipojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátor u na druhém vozidle.
P řipojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
P řipojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od akumulátoru
a pohybujících se sou částí, viz obrázek.
1
2
3
4
5
