2016 TOYOTA RAV4 Návod na použití (in Czech)

305
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4_OM_OM42B22CZ_(EE)
LDA
(Varování před opuštěním jízdního pruhu s ovládáním řízení)
Když jedete po dálnicích nebo rychlostních silnicích s bílými (žlutými)
č árami, tato funkce varuje řidiče, když vozidlo opouští svůj jízdní pruh
a poskytuje asistenci pomocí ovládání volantu, aby se vozidlo udrželo
ve svém jízdním pruhu.
Systém LDA rozpoznává viditelné
bílé (žluté) čáry pomocí kamero-
vého senzoru na horní části čelní-
ho skla.
◆Funkce varování p řed opuštěním jízdního pruhu
Když systém vyhodnotí, že vozi-
dlo m ůže vybočit ze svého jízd-
ního pruhu, na multiinforma čním
displeji se zobrazí výstraha
a zazní výstražný bzu čák, aby
ř idiče varoval.
Když zazní výstražný bzučák,
zkontrolujte okolní situaci na sil-
nici a opatrn ě ovládejte volant,
abyste vozidlo bezpe čně umístili
doprost řed mezi bílé (žluté) čáry.
: Je-li ve výbavě
Přehled funkcí
Funkce obsažené v systému LDA

3064-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
◆Funkce ovládání řízení
Když systém vyhodnotí, že vo-
zidlo m ůže vybočit ze svého
jízdního pruhu, systém poskyt-
ne asistenci dle pot řeby pomocí
ovládání volantu po malých
dávkách a po krátkou dobu, aby
udržel vozidlo v jeho jízdním
pruhu.
Pokud systém detekuje, že vo-
lant nebyl po ur čitou dobu ovlá-
dán nebo že volant není držen
pevn ě, na multiinformačním dis-
pleji se zobrazí výstraha a zazní
výstražný bzu čák.
◆Upozornění na kličkování vozidla
Když vozidlo kli čkuje nebo to
vypadá, že se vícekrát vychýlí
ze svého jízdního pruhu, zazní
bzu čák a na multiinformačním
displeji se zobrazí hlášení, aby
ř idiče varovalo.

3074-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
VÝSTRAHA
■Před použitím systému LDA
Nespoléhejte se výhradn ě na systém LDA. LDA není systém, který automa-
ticky řídí vozidlo nebo snižuje stupeň pozornosti, která musí být věnována
oblasti p řed vozidlem. Řidič musí vždy převzít plnou odpovědnost za bez-
pe čnost jízdy tím, že věnuje pozornost okolním podmínkám a ovládá volant,
aby upravil sm ěr jízdy vozidla. Dělejte také adekvátní přestávky, když jste
unaveni, nap ř. při jízdách trvajících delší dobu.
Nedodržení p říslušných činností při jízdě a nepozornost by mohly vést k ne-
hod ě s následky smrtelných nebo vážných zranění.
■ Abyste předešli nechtěné činnosti LDA
Když systém LDA nepoužíváte, použijte spína č LDA, abyste systém vypnuli.
■ Situace nevhodné pro LDA
Nepoužívejte systém LDA v následujících situacích.
Systém nemusí fungovat správn ě, a to může vést k nehodě s následky smr-
telných nebo vážných zran ění.
● Je použito rezervní kolo, sněhové řetězy atd.
● Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huštění
pneumatik nízký.
● Kdy jsou použity pneumatiky odlišné konstrukce, výrobce, značky nebo
vzorku b ěhounu.
● Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zam ěněny za bílé (žluté) čáry (zábradlí, obrubníky, reflexní sloupky atd.).
● Vozidlo jede po zasněžené silnici.
● Bílé (žluté) čáry jsou obtížně viditelné z důvodu deště, sněžení, mlhy, pra-
chu atd.
● Během opravy silnice jsou na vozovce značky používané při opravách as-
faltu, zna čení bílými (žlutými) čárami atd.
● Vozidlo jede v dočasném jízdním pruhu nebo omezeném jízdním pruhu
zd ůvodu stavebních prací.
● Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, napada-
ného sn ěhu, námrazy atd.
● Vozidlo jede v jízdních pruzích jiných než na rychlostních silnicích nebo
dálnicích.
● Vozidlo jede ve stavební zóně.
● Vozidlo táhne přívěs nebo jiné vozidlo.

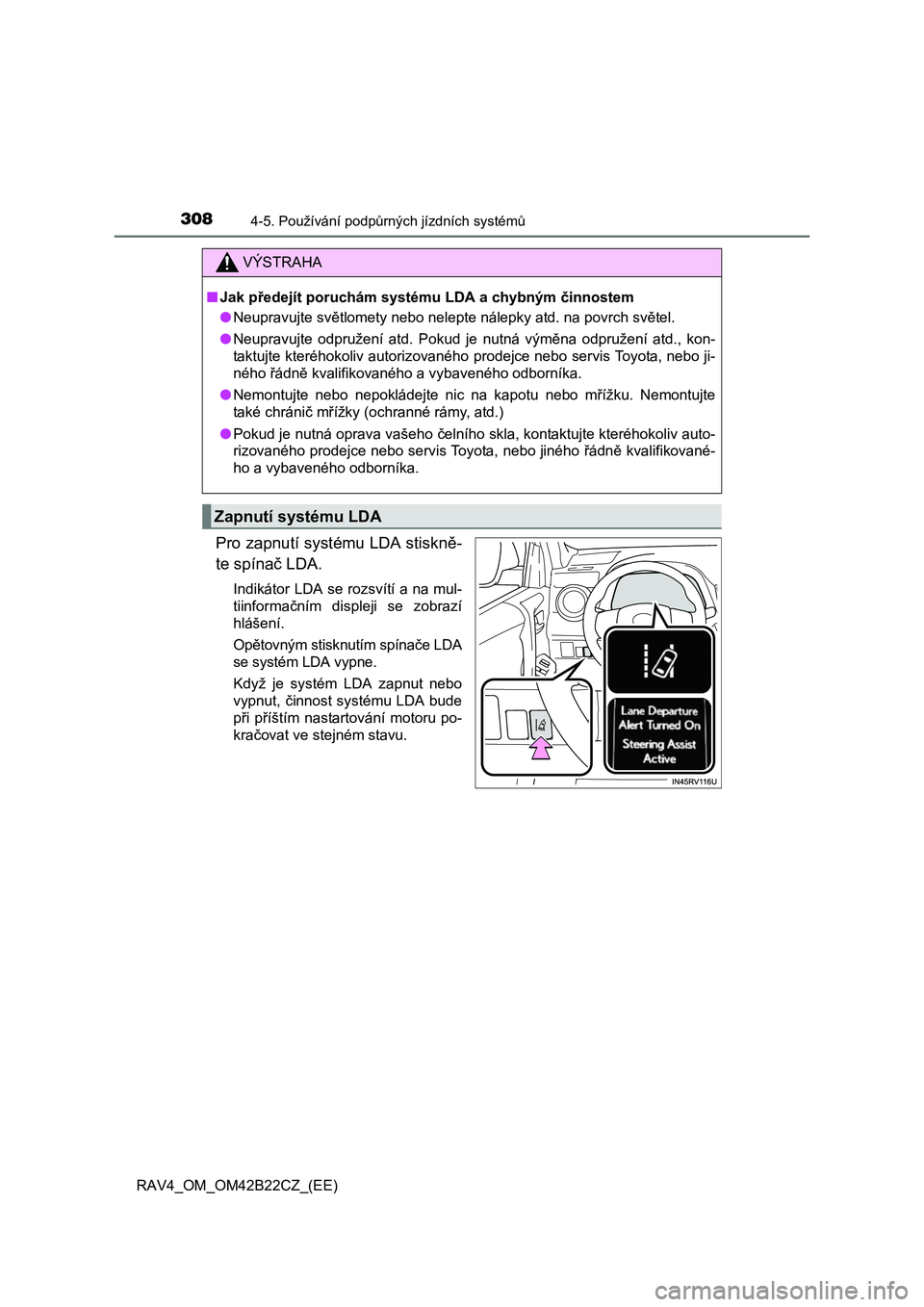

3084-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
Pro zapnutí systému LDA stiskně-
te spína č LDA.
Indikátor LDA se rozsvítí a na mul-
tiinforma čním displeji se zobrazí
hlášení.
Op ětovným stisknutím spínače LDA
se systém LDA vypne.
Když je systém LDA zapnut nebo
vypnut, činnost systému LDA bude
p ři příštím nastartování motoru po-
kra čovat ve stejném stavu.
VÝSTRAHA
■Jak předejít poruchám systému LDA a chybným činnostem
● Neupravujte světlomety nebo nelepte nálepky atd. na povrch světel.
● Neupravujte odpružení atd. Pokud je nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
● Nemontujte nebo nepokládejte nic na kapotu nebo mřížku. Nemontujte
také chráni č mřížky (ochranné rámy, atd.)
● Pokud je nutná oprava vašeho čelního skla, kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
Zapnutí systému LDA

3094-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
Indikátor LDA
Stav rozsvícení indikátoru infor-
muje řidiče o provozním stavu
systému.
Svítí bíle:
Systém LDA je v činnosti
Svítí zelen ě:
Asistence volantu funkce ovládání
ř ízení je v činnosti.
Bliká oranžov ě:
Funkce varování p řed opuštěním
jízdního pruhu je v činnosti.
Zobrazení činnosti podpory ovládání volantu
Signalizuje, že asistence volantu funkce ovládání řízení je v činnosti.
Zobrazení funkce varování p řed opuštěním jízdního pruhu
Zobrazí se, když je multiinformační displej přepnut na obrazovku in-
formací o asisten čních jízdních systémech.
Indikace na multiinformačním displeji
1
2
3
Vnitřek zobrazených bílých čar
je bílý
Vnit řek zobrazených bílých čar
je černý
Signalizuje, že systém rozpozná-
vá bílé (žluté) čáry. Když vozidlo
vybo čuje ze svého jízdního pruhu,
bílá čára zobrazená na straně,
kde vozidlo vybo čuje, bude blikat
oranžov ě.
Signalizuje, že systém není
schopen rozpoznat bílé (žluté)
č áry nebo je dočasně zrušen.

3104-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
■Podmínky činnosti jednotlivých funkcí
● Funkce varování před opuštěním jízdního pruhu
Tato funkce funguje tehdy, když jsou spln ěny všechny z následujících pod-
mínek.
• LDA je zapnuto.
• Rychlost vozidla je p řibližně 50 km/h nebo vyšší.
• Systém rozpoznává bílé (žluté) čáry.
•Ší řka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána pá čka směrových světel.
• Vozidlo jede po rovné silnici nebo v mírné zatá čce s poloměrem větším
než p řibližně 150 m.
• Nejsou detekovány žádné poruchy systému. ( S. 312)
● Funkce ovládání řízení
Tato funkce funguje tehdy, když jsou spln ěny všechny z následujících pod-
mínek, krom ě provozních podmínek funkce varování před opuštěním jízd-
ního pruhu.
• Nastavení pro "Steering Assist" (Asistent řízení) v na multiinfor-
ma čním displeji je nastaveno na "On" (Zapnuto). (S. 702)
• Vozidlo nezrychluje nebo nezpomaluje o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovídá zm ěně jízdních
pruh ů.
• ABS, VSC, TRC a PCS nejsou v činnosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výstraha p ři nedržení volantu. (S. 311)
● Upozornění na kličkování vozidla
Tato funkce funguje tehdy, když jsou splně ny všechny z následujících pod-
mínek.
• Nastavení pro "Sway Warning" (Upozorn ění na kličkování) v na
multiinforma čním displeji je nastaveno na "On" (Zapnuto). (S. 702)
• Rychlost vozidla je p řibližně 50 km/h nebo vyšší.
•Ší řka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy systému. ( S. 312)
■ Dočasné zrušení funkcí
Když nejsou nadále spln ěny provozní podmínky, funkce může být dočasně
zrušena. Když jsou však op ět provozní podmínky splněny, činnost funkce se
automaticky obnoví. ( S. 310)
■ Funkce ovládání řízení
V závislosti na rychlosti vozidla, situaci p ři opouštění jízdního pruhu, stavu
vozovky atd., činnost funkcí nemusí být rozpoznána, nebo funkce nemusí
fungovat.
■ Funkce varování před opuštěním jízdního pruhu
Výstražný bzu čák může být obtížné slyšet z důvodu venkovního hluku, pře-
hrávání audiosystému atd.

3114-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
■ Výstraha při nedržení volantu
Když systém vyhodnotí, že řidič sejmul své ruce z volantu, když je v činnosti
funkce ovládání řízení, na multiinformačním displeji se zobrazí výstražné hlá-
šení.
Pokud má řidič nadále své ruce mimo volant, zazní bzučák, zobrazí se vý-
stražné hlášení a funkce je do časně zrušena. Tato výstraha funguje stejným
zp ůsobem také tehdy, když řidič drží volant jen zlehka. V závislosti na stavu
vozovky se však funkce nemusí zrušit.
■ Bílé (žluté) čáry jsou pouze na jedné straně silnice
Systém LDA nebude fungovat pro stranu, na které nemohly být rozpoznány
bílé (žluté) čáry.
■ Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících situacích nemusí kamerový senzor detekovat bílé (žluté) čáry
a r ůzné funkce nemusí fungovat normálně.
● Na vozovce jsou stíny, které běží rovnoběžně nebo překrývají bílé (žluté)
č áry.
● Vozidlo jede v oblasti bez bílých (žlutých) čar, například před mýtnou bránou
nebo kontrolním stanovišt ěm, atd.
● Bílé (žluté) čáry jsou porušené, je použito vyvýšené označení jízdních pruhů
nebo obrubníky.
● Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku, atd.
● Vozidlo jede po povrchu vozovky, který je mokrý z důvodu deště, louží atd.
● Čáry jízdních pruhů jsou žluté (které mohou být obtížněji rozpoznatelné než
č áry, které jsou bílé).
● Bílé (žluté) čáry přecházejí přes obrubník atd.
● Vozidlo jede po světlém povrchu, například po betonu.
● Vozidlo jede po povrchu, který je světlý z důvodu odraženého světla atd.
● Vozidlo jede v oblasti, kde se rychle mění jas, např. vjezdy nebo výjezdy tu-
nel ů atd.
● Světlo ze světlometů protijedoucího vozidla, slunce atd., svítí do kamery.
● Vozidlo jede tam, kde se silnice rozdvojuje, spojuje atd.
● Vozidlo jede na svahu.
● Vozidlo jede po silnici, která se naklání doleva, doprava, nebo po klikaté sil-
nici.
● Vozidlo jede po nezpevněné nebo nerovné silnici.
● Vozidlo projíždí prudkou zatáčkou.
● Jízdní pruh je extrémně úzký nebo široký.

3124-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
● Vozidlo je extrémně nakloněno z důvodu převozu těžkých zavazadel nebo
nesprávného nahušt ění pneumatik.
● Vzdálenost od vozidla před vámi je extrémně krátká.
● Vozidlo se pohybuje nahoru a dolů o velkou hodnotu z důvodu stavu vozov-
ky b ěhem jízdy (špatné silnice nebo spáry na vozovce).
● Skla světlometů jsou zašpiněná a propouštějí méně světla v noci, nebo je
vychýlena osa paprsk ů.
● Vozidlo utrpí náraz bočního větru.
● Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
● Jsou použity zimní pneumatiky atd.
■ Výstražné hlášení
Výstražná hlášení se používají k signalizaci poruchy systému nebo jako infor-
mace pro řidiče, že je potřeba dávat při jízdě pozor. (S. 599)
■ Přizpůsobení
M ůžete změnit následující nastavení.
Jak zm ěnit nastavení - viz S. 702.
FunkceNastavení podrobností
Funkce varování před opuště-
ním jízdního pruhuSe řízení citlivosti varování
Funkce ovládání řízeníZapnutí a vypnutí asistence volantu
Upozornění na kličkování
vozidla
Zapnutí a vypnutí funkce
Se řízení citlivosti varování
