2016 TOYOTA RAV4 Návod na použití (in Czech)

5297-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
Zkontrolujte chladič, kondenzátor a mezichladič (pouze naftový motor)
a odstra ňte z nich veškeré nečistoty.
Pokud je n ěkterá z těchto součástí extrémně znečistěná nebo si nejste
jisti jejich stavem, nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
VÝSTRAHA
■ Když je motor horký
Neodstra ňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém m ůže být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vyst říknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani oby čejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná sm ěs vody a nemrznoucího přípravku, aby bylo za-
jišt ěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího p řípravku nebo chladicí kapaliny.
■ Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození sou částí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladi če, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou zp ůsobit vážná zranění, např. popáleniny.

5307-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Zkontrolujte akumulátor následujícím způsobem:
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujist ěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvoln ěné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upev ňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otev řený oheň, zabraňte
jisk ření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chra ňte před dětmiVýbušný plyn
Ty p ATy p B
1
2

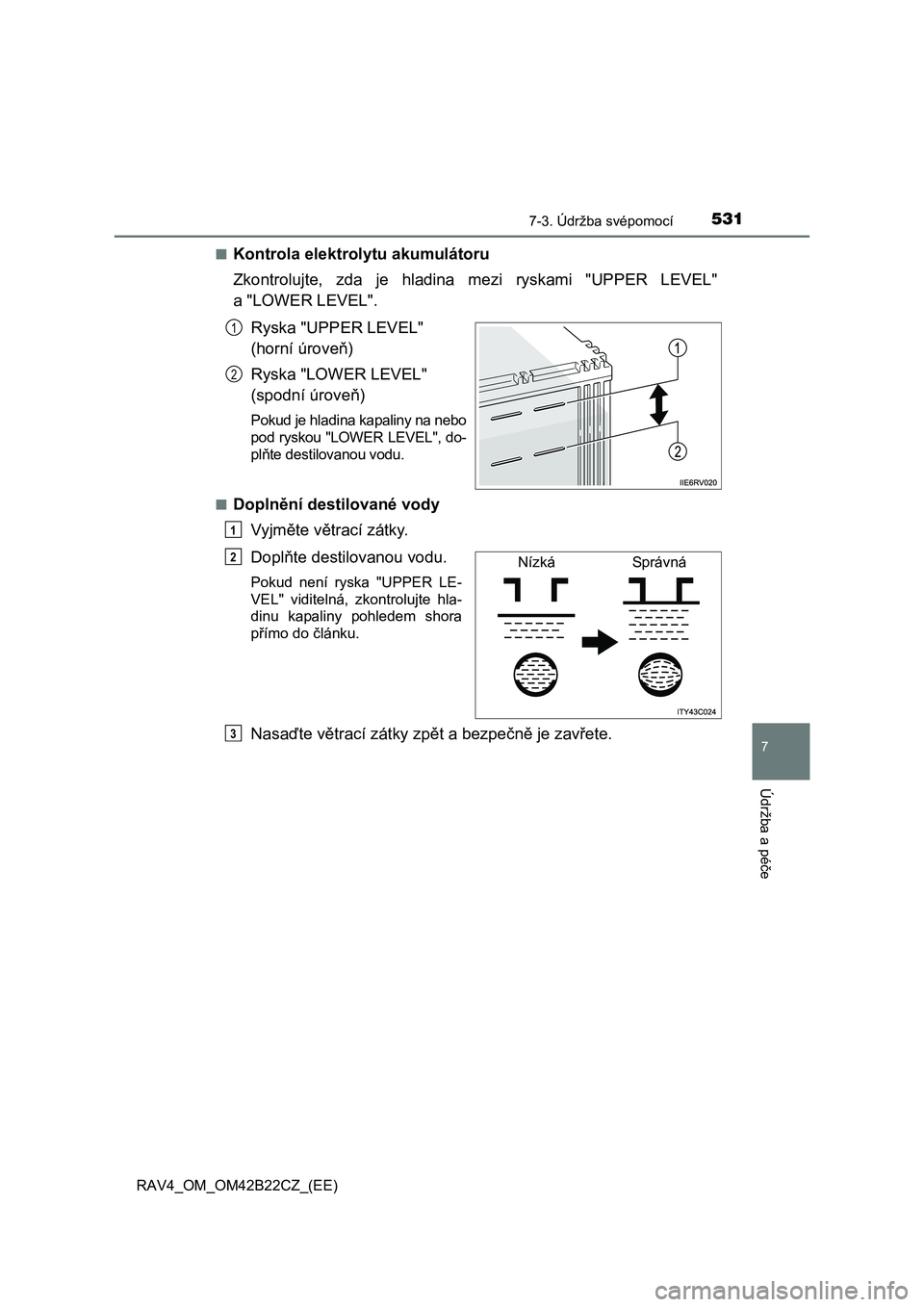

5317-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
■Kontrola elektrolytu akumulátoru
Zkontrolujte, zda je hladina mezi ryskami "UPPER LEVEL"
a "LOWER LEVEL".
Ryska "UPPER LEVEL"
(horní úrove ň)
Ryska "LOWER LEVEL"
(spodní úrove ň)
Pokud je hladina kapaliny na nebo
pod ryskou "LOWER LEVEL", do-
pl ňte destilovanou vodu.
■Doplnění destilované vody
Vyjm ěte větrací zátky.
Dopl ňte destilovanou vodu.
Pokud není ryska "UPPER LE-
VEL" viditelná, zkontrolujte hla-
dinu kapaliny pohledem shora
p římo do článku.
Nasaďte větrací zátky zpět a bezpečně je zavřete.
1
2
1
Nízká Správná2
3

5327-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
■Před dobíjením
P ři dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto p řed dobíjením dodržujte následující:
● Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací ka-
bel.
● Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo p ři odpojování kabelů k akumulátoru.
■ Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klí čového nastupování a startování)
Motor nemusí startovat. Prove ďte následující postup, abyste systém iniciali-
zovali.
P řesuňte řadicí páku do P (automatická převodovka nebo Multidrive) nebo
sešlápn ěte brzdový pedál s řadicí pákou v N (manuální převodovka).
Otev řete a zavřete některé z dveří.
Znovu nastartujte motor.
● Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dve ří použitím systému bezklíčového nastupování a startování. V tom přípa-
d ě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klí č.
● Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nem ůže nastartovat s vypnutým spínačem motoru. Při druhém pokusu však
bude motor fungovat normáln ě.
● Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu p řipojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
p řed odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Bu ďte velmi opatrní při připojování akumulátoru, pokud je
režim spína če motoru před odpojením neznámý.
Pokud motor nenastartuje ani po n ěkolika pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
1
2
3

5337-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátor obsahuje kyselinu sírovou, která je jedovatá a zp ůsobuje korozi
a m ůže produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zran ění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
● Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů akumu-
látoru ná řadím.
● Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
● Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
● Nikdy nevdechujte nebo nepolykejte elektrolyt.
● Při práci v blízkosti akumulátoru používejte ochranné brýle.
● Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.
● Když je nedostatek elektrolytu akumulátoru
Pokud je nedostatek elektrolytu v akumulátoru, nepoužívejte ho. Hrozí ne-
bezpe čí výbuchu akumulátoru.
■ Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otev řeném prostoru. Nedobíjejte akumulátor
v garáži nebo v uzav řené místnosti, kde není dostatečné větrání.
■ Nouzová opatření týkající se elektrolytu
● Pokud se dostane elektrolyt do očí
Vyplachujte o či čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte o či vodou a čistým hadříkem
nebo houbou také b ěhem cesty do nejbližší nemocnice.
●Pokud se dostane elektrolyt na pokožku
D ůkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned léka řskou pomoc.
● Pokud se dostane elektrolyt na oděv
M ůže proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokyn ů.
● Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte léka řskou po-
moc.

5347-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Bez měrky hladiny
Pokud nefunguje žádný z ost řiko-
va čů nebo se na multiinformačním
displeji objeví výstražné hlášení,
m ůže být nádržka ostřikovačů
prázdná. Dopl ňte kapalinu ostřiko-
va čů.
S měrkou hladiny
Pokud je hladina kapaliny ost řiko-
va čů na "LOW", doplňte kapalinu
ost řikovače.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor za b ěhu motoru. Ujistěte se také, že je vypnu-
to všechno p říslušenství.
■ Když doplňujete destilovanou vodu
Nep řelijte články. Rozlitá voda během dobíjení akumulátoru může způsobit
korozi.
Kapalina ost řikovačů

5357-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
7
Údržba a pé
če
■Použití měrky (je-li ve výbavě)
Hladina kapaliny ost řikovačů může být
kontrolována sledováním hladiny na otvo-
rech m ěrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor od
spodní části měrky (poloha "LOW"), do-
pl ňte kapalinu ostřikovačů.
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedopl ňujte kapalinu ostřikovačů, když je motor horký nebo běží, protože
kapalina ost řikovačů obsahuje alkohol a mohla by vzplanout, pokud bude
rozlita na motor, atd.
UPOZORN ĚNÍ
■ Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ost řikovačů.
To by mohlo zp ůsobit poškození lakovaných povrchů vozidla.
■ Ředění kapaliny ostřikovačů
Na řeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ost řikovačů.
Aktuální
hladina
kapaliny

5367-3. Údržba svépomocí
RAV4_OM_OM42B22CZ_(EE)
Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, nechte ho vypustit u kteréhok oliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného
odborníka. I když se rozhodnete vypustit ho sami, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
n ě kvalifikovaného a vybaveného odborníka.
Vodu z palivového filtru je pot řeby vypustit, pokud se na multiinfor-
ma čním displeji zobrazí výstražné hlášení "Water Accumulation in
Fuel Filter Check Owner’s Manual" (Akumulace vody v palivovém fil-
tru Viz P říručka pro uživatele) a zazní bzučák. (S. 609)
Vozidla bez systému bezklí čového nastupování a startování:
Oto čte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklí čového nastupování a startování:
Vypn ěte spínač motoru.
Umíst ěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Oto čte vypouštěcí zátkou dole-
va o cca 2 až 2 1/2 otá čky.
Větší povolení zátky než toto způ-
sobí, že voda bude vytékat kolem
vypoušt ěcí zátky.
Čerpejte ručním čerpadlem, až
za čne vytékat palivo.
Po vypušt ění dotáhněte vypouštěcí zátku rukou.
Palivový filtr (motory 2AD-FTV a 2AD-FHV)
1
2
3
4
5
