2016 TOYOTA PRIUS Manuel du propriétaire (in French)

6097-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
7
En cas de problème
XVéhicules avec roue de secours compacte
Emplacement de la roue de secours, du cric et des outils
Clé à écrou de roue
Poignée de cric
Œillet de remorquage d’urgenceCric
Roue de secours1
2
3
4
5

6107-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
XVéhicules avec roue de secours classique
Poignée de cric
Clé à écrou de roue
Roue de secoursŒillet de remorquage d’urgence
Cric1
2
3
4
5

6117-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
7
En cas de problème
AVERTISSEMENT
■Utilisation du cric
Respectez les mesures de précaution suivantes.
Une utilisation inappropriée du cric risque de provoquer une chute inopinée du véhi-
cule, entraînant des blessures graves, voire mortelles.
●Utilisez uniquement le cric qui est fourni avec ce véhicule pour remplacer un pneu
dégonflé.
Ne l’utilisez pas pour d’autres véhicules et n’utilisez pas d’autres crics pour rempla-
cer un pneu de ce véhicule.
● Ne levez pas le véhicule lorsque quelqu’un est resté à l’intérieur.
● N’utilisez pas le cric dans un autre but que le remplacement des pneus ou le mon-
tage et le retrait de chaînes à neige.
● Ne placez aucune partie du corps sous un véhicule supporté par un cric.
● Ne faites pas démarrer le système hybride et ne conduisez pas le véhicule lorsqu’il
est monté sur cric.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric.
● Ne levez pas le véhicule plus haut que nécessaire pour remplacer le pneu.
● Utilisez une chandelle de levage automobile s’il est nécessaire d’aller sous le véhi-
cule.
● Avant d’abaisser le véhicule, vérifiez que personne ne se trouve à proximité. Si des
personnes se trouvent à proximité, avertissez-les verbalement avant d’abaisser le
véhicule.
●Placez le cric correctement à son point de
levage. ( →P. 615)

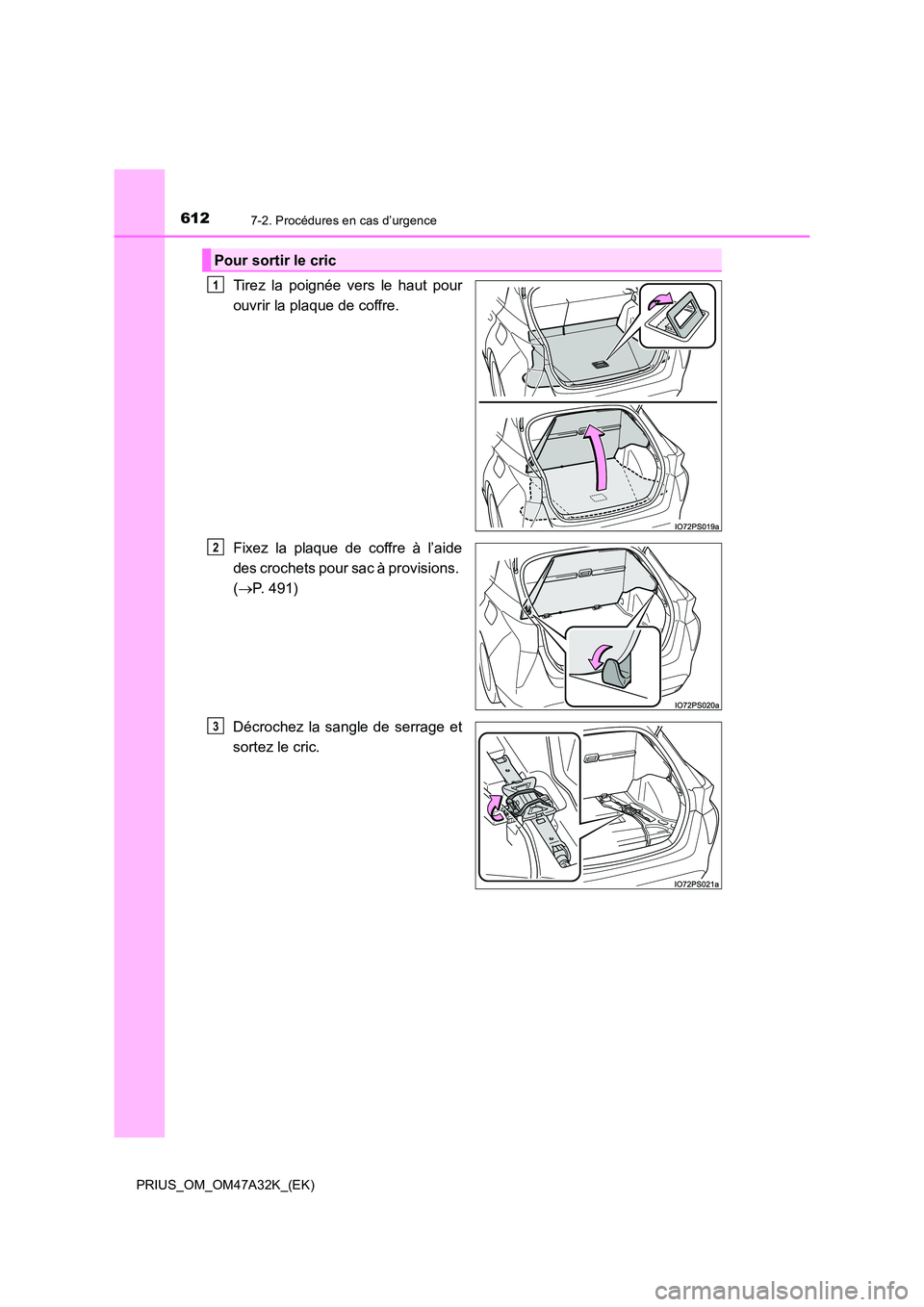

6127-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
Tirez la poignée vers le haut pour
ouvrir la plaque de coffre.
Fixez la plaque de coffre à l’aide
des crochets pour sac à provisions.
(→ P. 491)
Décrochez la sangle de serrage et
sortez le cric.
Pour sortir le cric
1
2
3

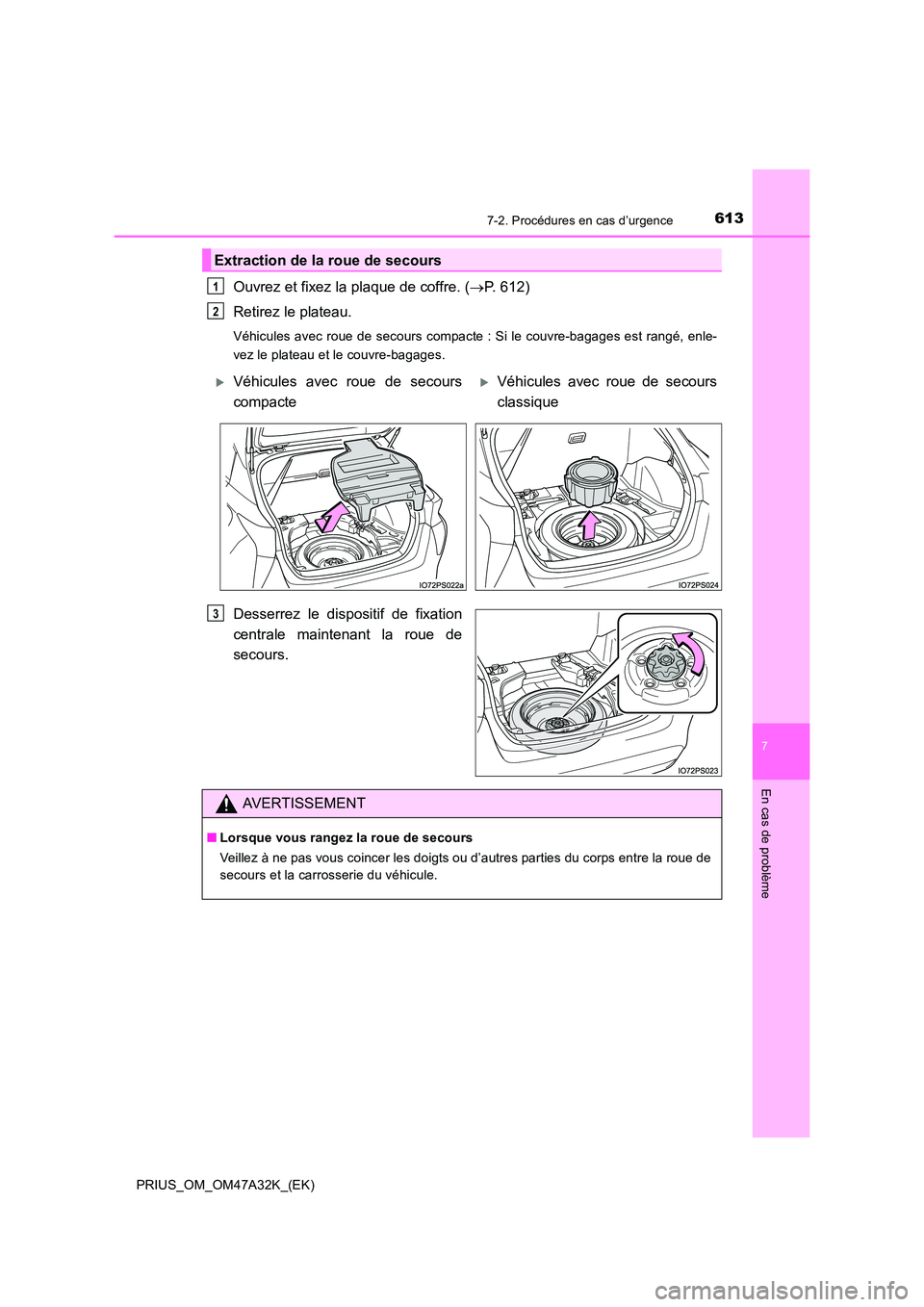

6137-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
7
En cas de problème
Ouvrez et fixez la plaque de coffre. (→P. 612)
Retirez le plateau.
Véhicules avec roue de secours compacte : Si le couvre-bagages est rangé, enle-
vez le plateau et le couvre-bagages.
Desserrez le dispositif de fixation
centrale maintenant la roue de
secours.
Extraction de la roue de secours
1
2
XVéhicules avec roue de secours
compacteXVéhicules avec roue de secours
classique
3
AVERTISSEMENT
■ Lorsque vous rangez la roue de secours
Veillez à ne pas vous coincer les doigts ou d’autres parties du corps entre la roue de
secours et la carrosserie du véhicule.

6147-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
Calez les roues.
Pour les véhicules équipés de jan-
tes de 15 pouces, retirez l’enjoli-
veur à l’aide de la clé.
Pour éviter d’occasionner des dégâts,
couvrez d’un chiffon la pointe de la clé.
Desserrez légèrement les écrous
de roue (d’un tour).
Remplacement d’un pneu dégonflé
1
Pneu dégonfléPositions des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
3

6157-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
7
En cas de problème
Faites tourner la partie du cric à
la main jusqu’à ce que la partie
encastrée du cric soit en contact
avec le centre du point de levage.
Assemblez la poignée de cric et la
clé à écrou de roue comme indiqué
sur le schéma.
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue et
le pneu.
Lorsque vous déposez le pneu sur le
sol, placez-le de manière à ce que le
côté extérieur de la roue soit orienté
vers le haut pour éviter de rayer sa sur-
face.
Point de levage
4A
5
6
7

6167-2. Procédures en cas d’urgence
PRIUS_OM_OM47A32K_(EK)
AVERTISSEMENT
■Remplacement d’un pneu dégonflé
●Ne touchez pas les jantes ou la zone autour des freins immédiatement après avoir
conduit le véhicule.
Lorsque le véhicule a roulé, les jantes et la zone proche des freins sont extrême-
ment chaudes. Si vos mains, vos pieds ou d’autres parties de votre corps entrent
en contact avec ces zones lorsque vous changez un pneu, etc., vous risquez de
vous brûler.
● Si vous ne respectez pas ces mesures de précaution, les écrous de roue risquent
de se desserrer et la roue de se détacher, ce qui pourrait entraîner des blessures
graves, voire mortelles.
• Après avoir remplacé un pneu, serrez les écrous de roue dès que possible à
103 N•m (10,5 kgf•m, 76 ft•lbf) à l’aide d’une clé dynamométrique.
• Lorsque vous montez un pneu, n’utilisez que des écrous de roue spécifique- ment prévus pour cette roue.
• Si les boulons, les filets d’écrou ou les orifices de boulons de roue présentent
des fissures ou des déformations, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
• Veillez à installer les écrous de roue avec les extrémités coniques orientées vers l’intérieur. ( →P. 557)
