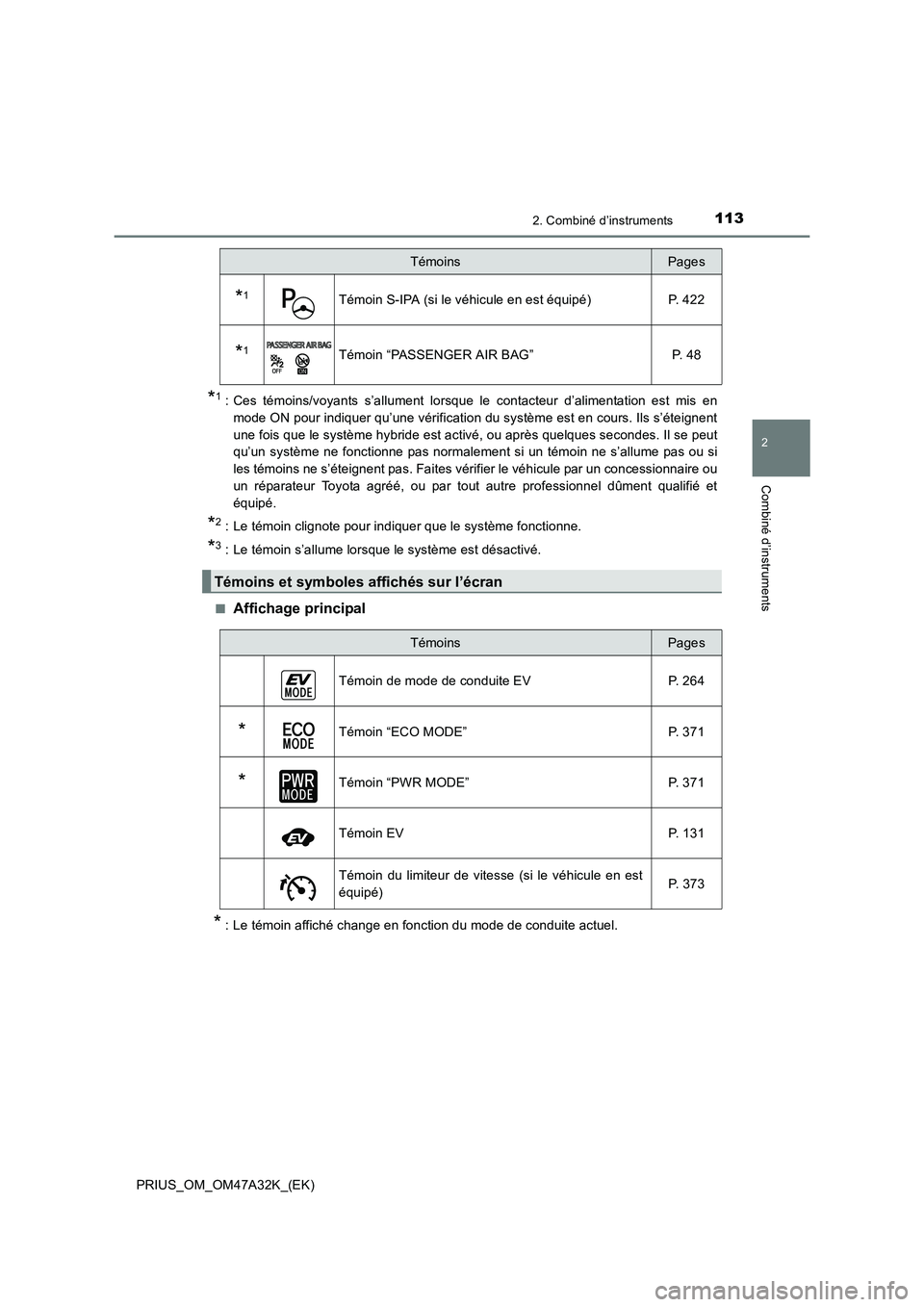

1132. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
*1 : Ces témoins/voyants s’allument lorsque le contacteur d’alimentation est mis enmode ON pour indiquer qu’une vérification du système est en cours. Ils s’éteignent
une fois que le système hybride est activé, ou après quelques secondes. Il se peut
qu’un système ne fonctionne pas normalement si un témoin ne s’allume pas ou si
les témoins ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et
équipé.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin s’allume lorsque le système est désactivé.
■
Affichage principal
* : Le témoin affiché change en fonction du mode de conduite actuel.
*1Témoin S-IPA (si le véhicule en est équipé) P. 422
*1Témoin “PASSENGER AIR BAG” P. 48
Témoins et symboles affichés sur l’écran
TémoinsPages
TémoinsPages
Témoin de mode de conduite EV P. 264
*Témoin “ECO MODE” P. 371
*Témoin “PWR MODE” P. 371
Témoin EV P. 131
Témoin du limiteur de vitesse (si le véhicule en est
équipé) P. 3 7 3

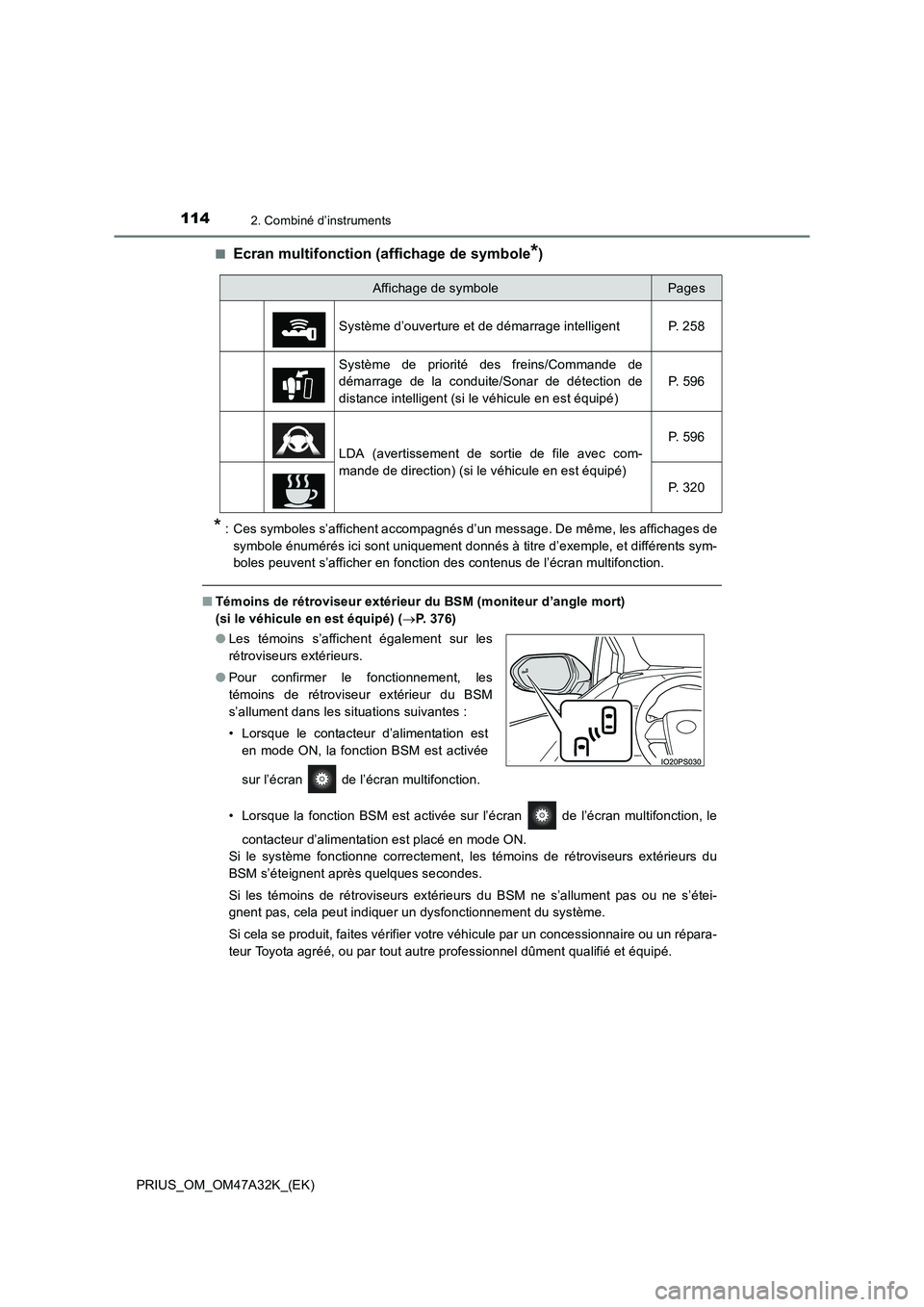

1142. Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)■
Ecran multifonction (affichage de symbole*)
* : Ces symboles s’affichent accompagnés d’un message. De même, les affichages de
symbole énumérés ici sont uniquement donnés à titre d’exemple, et différents sym-
boles peuvent s’afficher en fonction des contenus de l’écran multifonction.
■ Témoins de rétroviseur extérieur du BSM (moniteur d’angle mort)
(si le véhicule en est équipé) ( →P. 376)
• Lorsque la fonction BSM est activée sur l’écran de l’écran multifonction, le contacteur d’alimentation est placé en mode ON.
Si le système fonctionne correctement, les témoins de rétroviseurs extérieurs du
BSM s’éteignent après quelques secondes.
Si les témoins de rétroviseurs extérieurs du BSM ne s’allument pas ou ne s’étei-
gnent pas, cela peut indiquer un dysfonctionnement du système.
Si cela se produit, faites vérifier votre véhicule par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
Affichage de symbolePages
Système d’ouverture et de démarrage intelligent P. 258
Système de priorité des freins/Commande de
démarrage de la conduite/Sonar de détection de
distance intelligent (si le véhicule en est équipé) P. 5 9 6
LDA (avertissement de sortie de file avec com-
mande de direction) (si le véhicule en est équipé)P. 5 9 6
P. 3 2 0
●
Les témoins s’affichent également sur les
rétroviseurs extérieurs.
● Pour confirmer le fonctionnement, les
témoins de rétroviseur extérieur du BSM
s’allument dans les situations suivantes :
• Lorsque le contacteur d’alimentation est
en mode ON, la fonction BSM est activée
sur l’écran de l’écran multifonction.

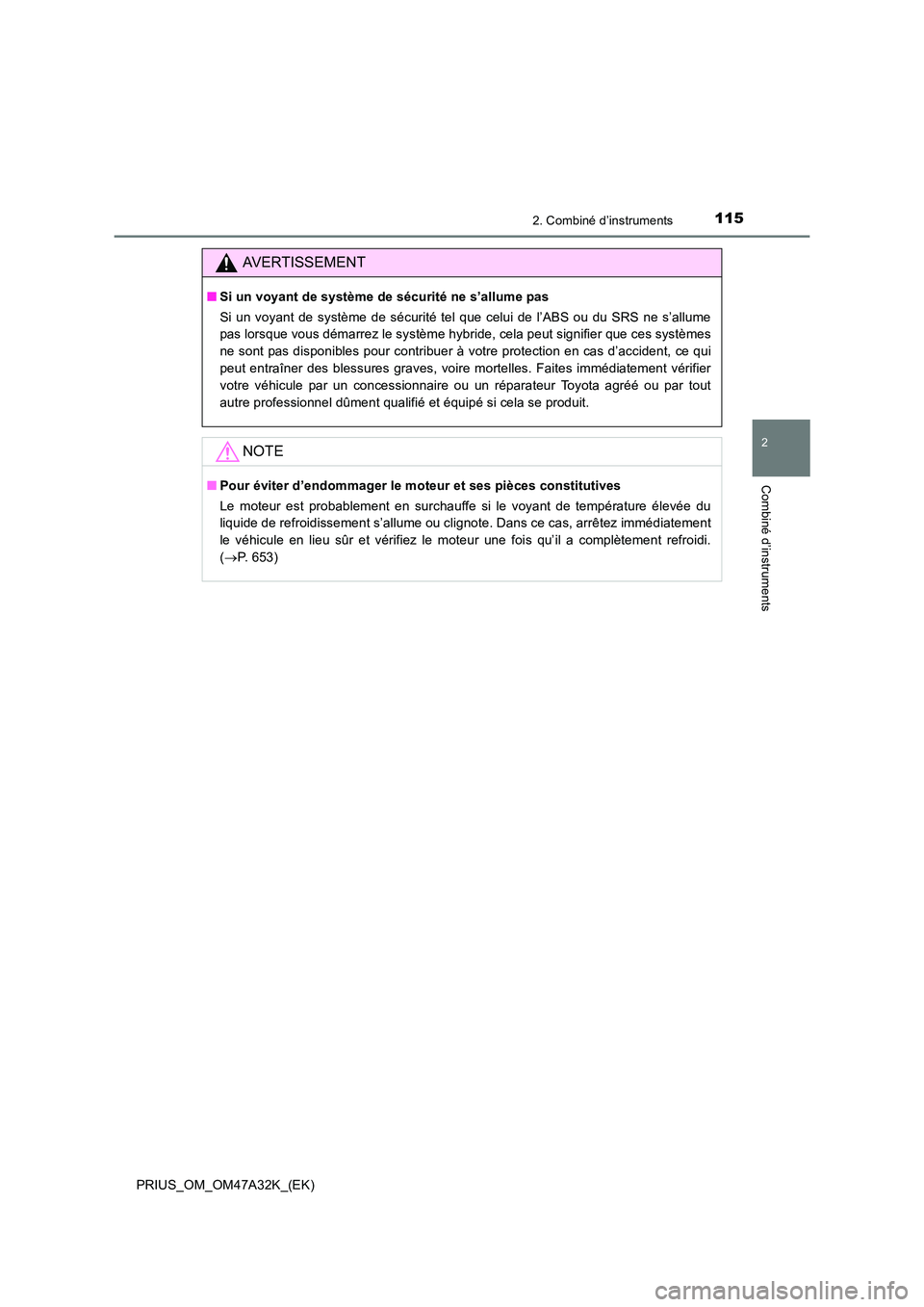

1152. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
AVERTISSEMENT
■Si un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité tel que celui de l’ABS ou du SRS ne s’allume
pas lorsque vous démarrez le système hybride, cela peut signifier que ces systèmes
ne sont pas disponibles pour contribuer à votre protection en cas d’accident, ce qui
peut entraîner des blessures graves, voire mortelles. Faites immédiatement vérifier
votre véhicule par un concessionnaire ou un réparateur Toyota agréé ou par tout
autre professionnel dûment qualifié et équipé si cela se produit.
NOTE
■Pour éviter d’endommager le moteur et ses pièces constitutives
Le moteur est probablement en surchauffe si le voyant de température élevée du
liquide de refroidissement s’allume ou clignote. Dans ce cas, arrêtez immédiatement
le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement refroidi.
(→ P. 653)

1162. Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
Affichage principal
Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
L’affichage principal affiche des informations de base, comme la
vitesse du véhicule et la quantité de carburant restante. De plus, les
informations affichées peuvent être changées selon les préférences de
l’utilisateur.
Contenus d’affichage ( véhicules sans RSA [aide à la signalisation rou-
tière] ni limiteur de vitesse)
Ecran simple*Ecran partagé*
*
: Reportez-vous à la P. 122 pour obtenir plus de détails sur la façon de modifier l’affichage de l’écran.

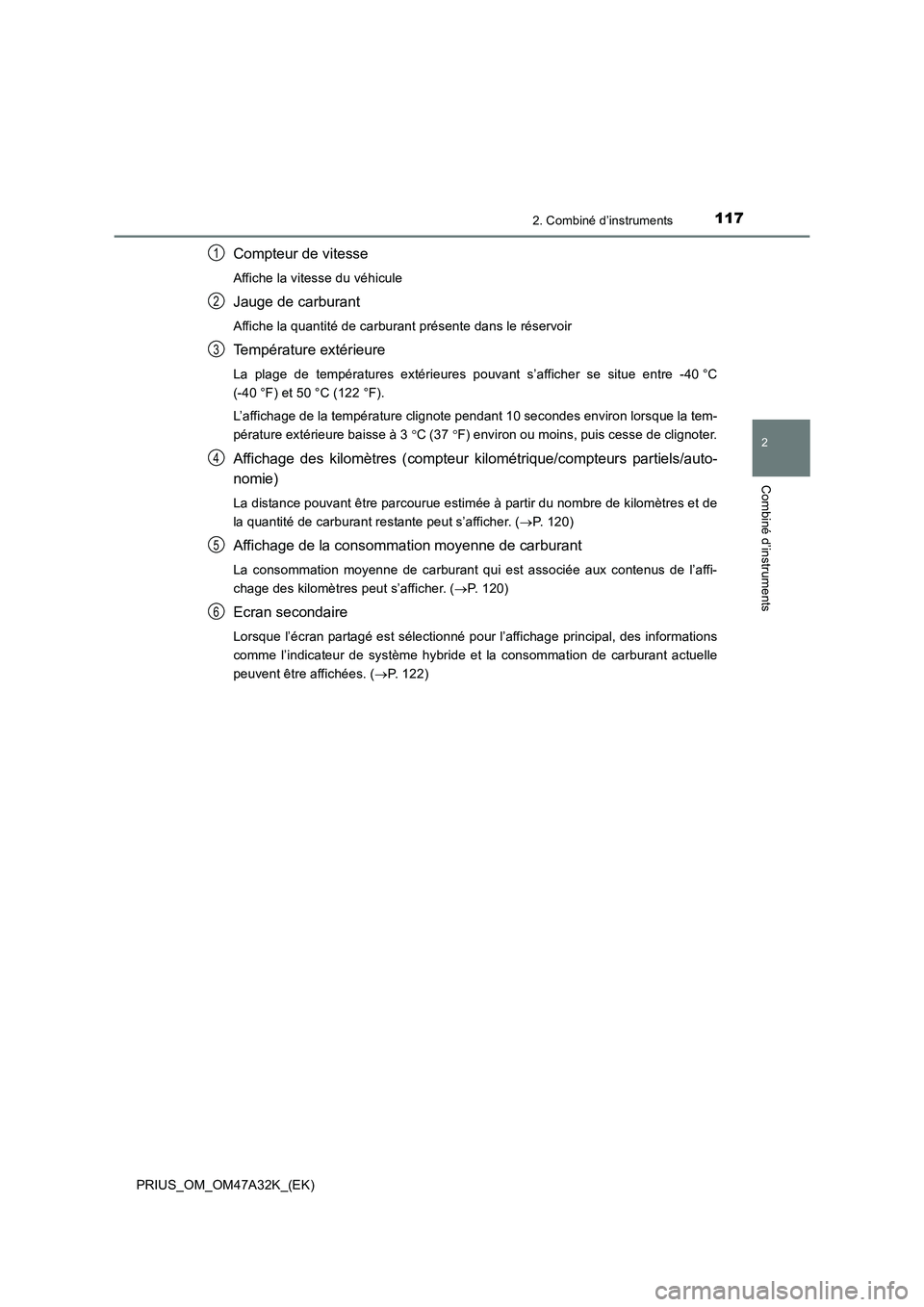

1172. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
Compteur de vitesse
Affiche la vitesse du véhicule
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Température extérieure
La plage de températures extérieures pouvant s’afficher se situe entre -40 °C
(-40 °F) et 50 °C (122 °F).
L’affichage de la température clignote pendant 10 secondes environ lorsque la tem-
pérature extérieure baisse à 3°C (37 °F) environ ou moins, puis cesse de clignoter.
Affichage des kilomètres (compteur kilométrique/compteurs partiels/auto-
nomie)
La distance pouvant être parcourue estimée à partir du nombre de kilomètres et de
la quantité de carburant restante peut s’afficher. ( →P. 120)
Affichage de la consommation moyenne de carburant
La consommation moyenne de carburant qui est associée aux contenus de l’affi-
chage des kilomètres peut s’afficher. ( →P. 120)
Ecran secondaire
Lorsque l’écran partagé est sélectionné pour l’affichage principal, des informations
comme l’indicateur de système hybride et la consommation de carburant actuelle
peuvent être affichées. ( →P. 122)
1
2
3
4
5
6

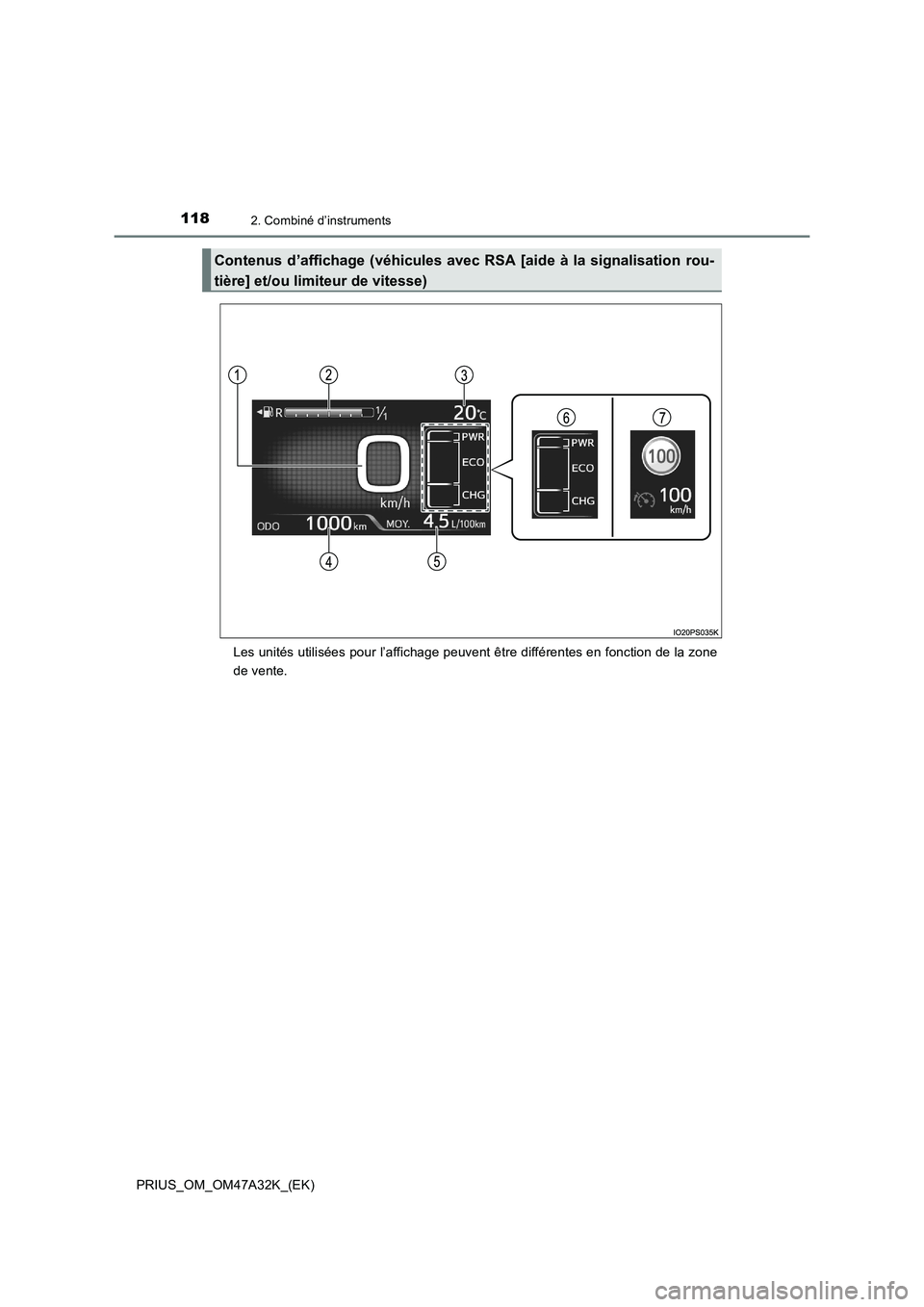

1182. Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)Les unités utilisées pour l’affichage peuvent être différentes en fonction de la zone
de vente.
Contenus d’affichage (véhicules avec RSA [aide à la signalisation rou-
tière] et/ou limiteur de vitesse)

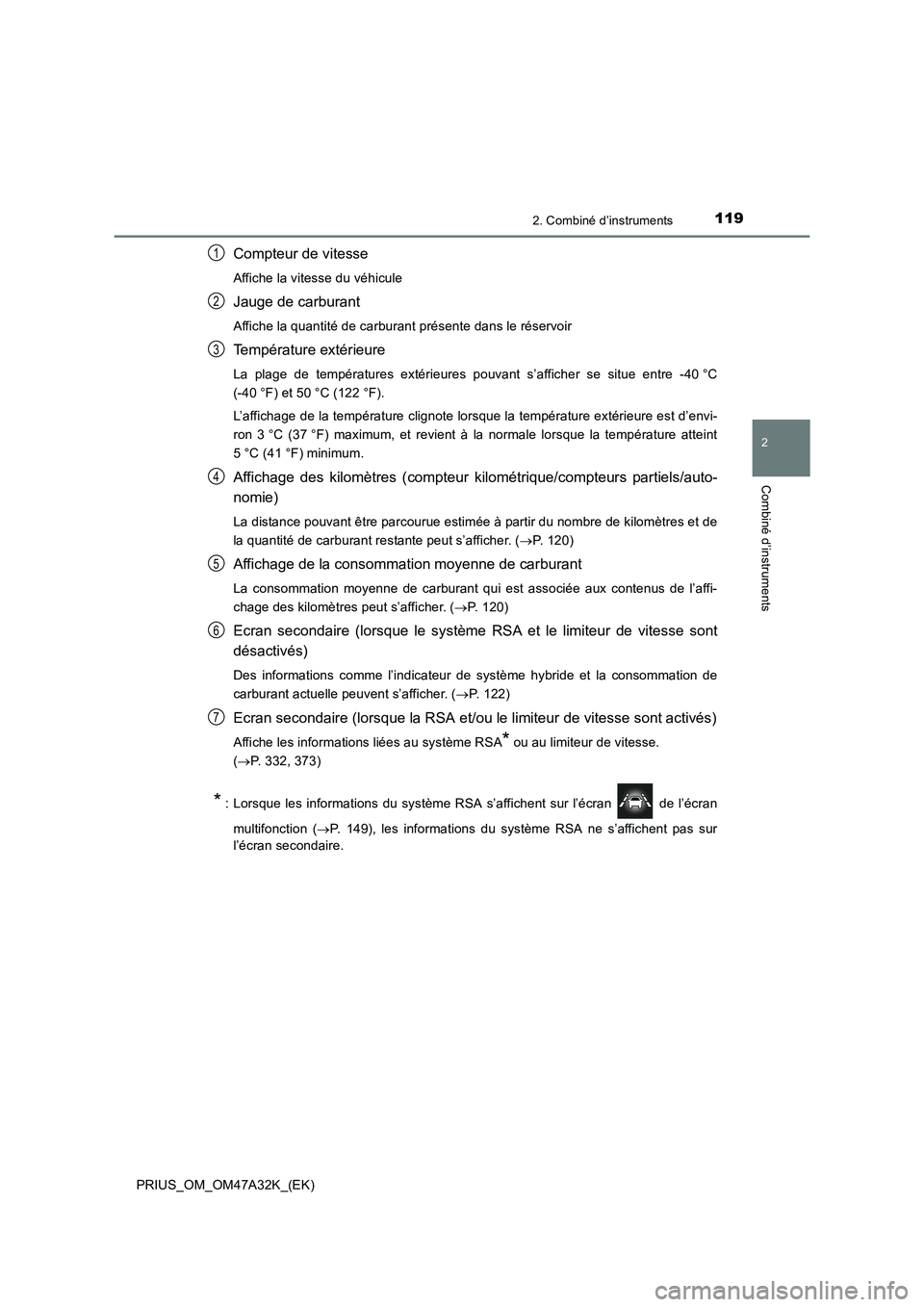

1192. Combiné d’instruments
2
Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
Compteur de vitesse
Affiche la vitesse du véhicule
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir
Température extérieure
La plage de températures extérieures pouvant s’afficher se situe entre -40 °C
(-40 °F) et 50 °C (122 °F).
L’affichage de la température clignote lorsque la température extérieure est d’envi-
ron 3 °C (37 °F) maximum, et revient à la normale lorsque la température atteint
5 °C (41 °F) minimum.
Affichage des kilomètres (compteur kilométrique/compteurs partiels/auto-
nomie)
La distance pouvant être parcourue estimée à partir du nombre de kilomètres et de
la quantité de carburant restante peut s’afficher. (→P. 120)
Affichage de la consommation moyenne de carburant
La consommation moyenne de carburant qui est associée aux contenus de l’affi-
chage des kilomètres peut s’afficher. ( →P. 120)
Ecran secondaire (lorsque le système RSA et le limiteur de vitesse sont
désactivés)
Des informations comme l’indicateur de système hybride et la consommation de
carburant actuelle peuvent s’afficher. ( →P. 122)
Ecran secondaire (lorsque la RSA et/ou le limiteur de vitesse sont activés)
Affiche les informations liées au système RSA* ou au limiteur de vitesse.
( → P. 332, 373)
* : Lorsque les informations du système RSA s’affichent sur l’écran de l’écran
multifonction ( →P. 149), les informations du système RSA ne s’affichent pas sur
l’écran secondaire.
1
2
3
4
5
6
7

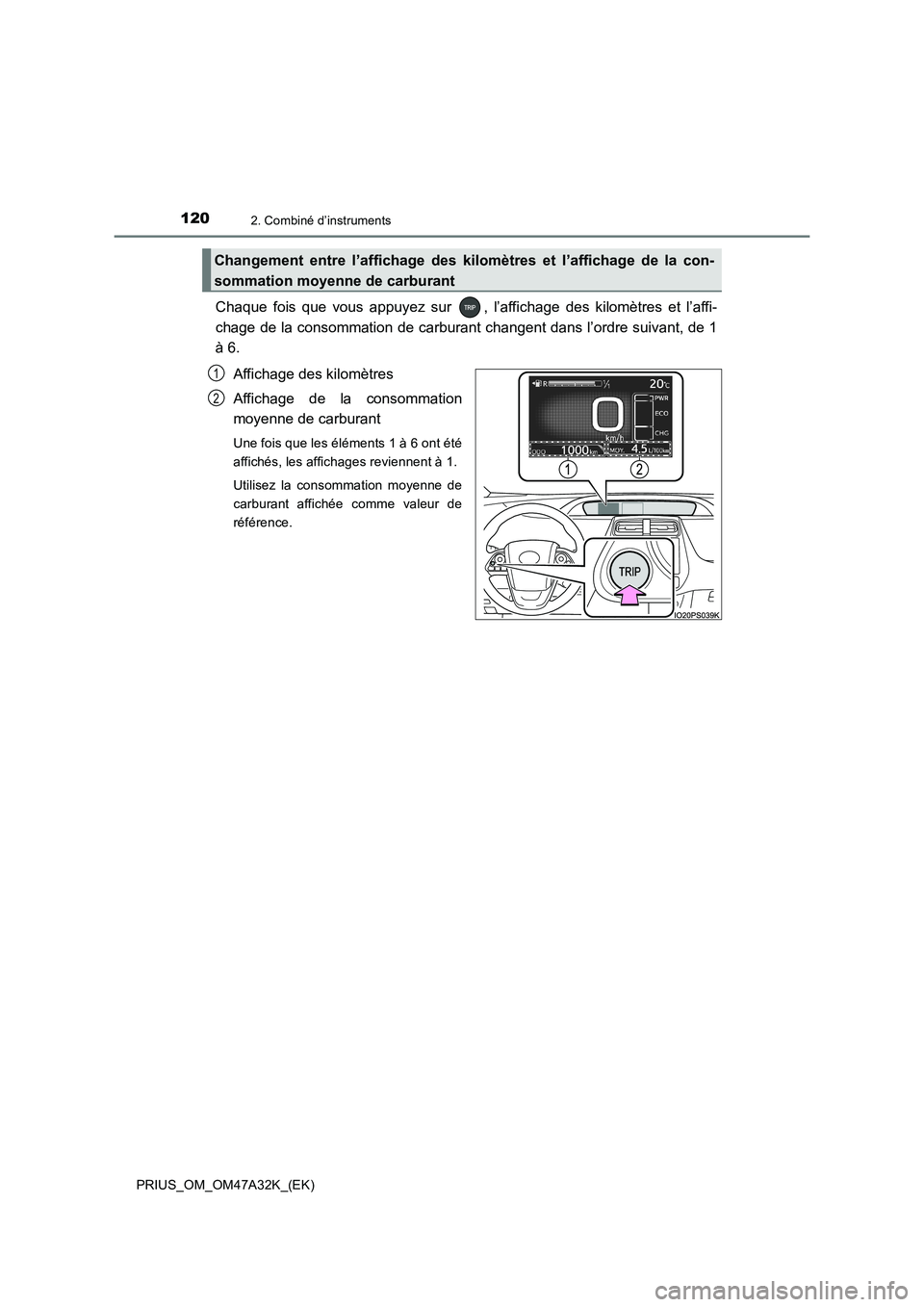

1202. Combiné d’instruments
PRIUS_OM_OM47A32K_(EK)
Chaque fois que vous appuyez sur , l’affichage des kilomètres et l’affi-
chage de la consommation de carburant changent dans l’ordre suivant, de 1
à 6.Affichage des kilomètres
Affichage de la consommation
moyenne de carburant
Une fois que les éléments 1 à 6 ont été
affichés, les affichages reviennent à 1.
Utilisez la consommation moyenne de
carburant affichée comme valeur de
référence.
Changement entre l’affichage des kilomètres et l’affichage de la con-
sommation moyenne de carburant
1
2
