2016 TOYOTA PRIUS Manuel du propriétaire (in French)

4174-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)

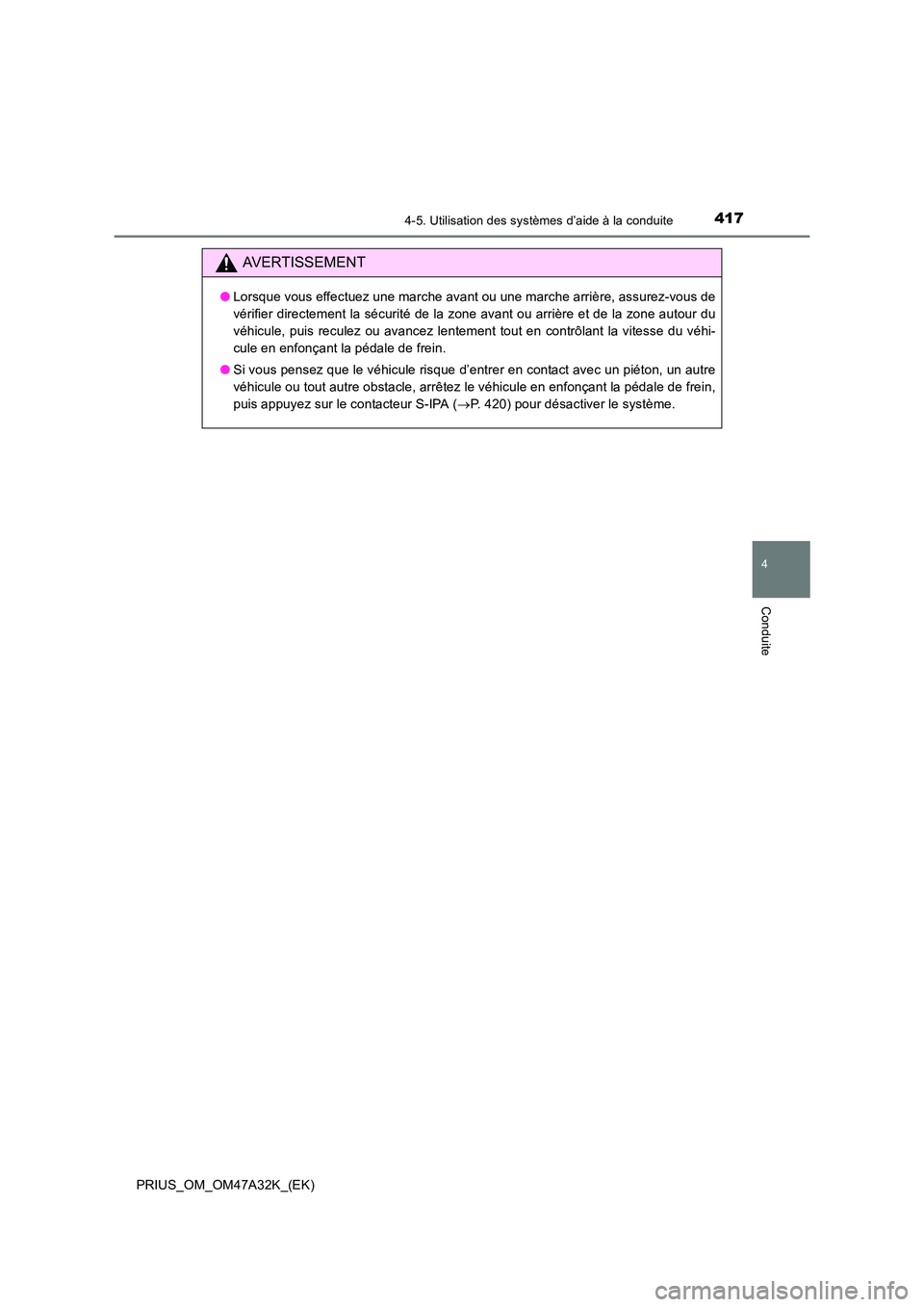

AVERTISSEMENT
●Lorsque vous effectuez une marche avant ou une marche arrière, assurez-vous de
vérifier directement la sécurité de la zone avant ou arrière et de la zone autour du
véhicule, puis reculez ou avancez lentement tout en contrôlant la vitesse du véhi-
cule en enfonçant la pédale de frein.
● Si vous pensez que le véhicule risque d’entrer en contact avec un piéton, un autre
véhicule ou tout autre obstacle, arrêtez le véhicule en enfonçant la pédale de frein,
puis appuyez sur le contacteur S-IPA ( →P. 420) pour désactiver le système.

4184-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
Tableau des fonctions et modes d’assistance du système d’aide au sta-
tionnement intelligent simple
Mode d’assistanceType de
stationnementRésumé des fonctionsVo ir pa g e
Mode d’aide au sta-
tionnement en mar-
che arrière
(avec fonction de gui-
dage avant)
Stationnement
en marche
arrière
L’assistance commence
après l’arrêt du véhicule
devant la place de station-
nement cible. Elle est pré-
vue pour vous permettre de
reculer dans une place de
stationnement et vous gui-
der pour atteindre une posi-
tion à partir de laquelle
vous pouvez commencer à
reculer.
P. 423
Mode d’aide au sta-
tionnement parallèleStationnement
parallèle
Le guidage est prévu pour
détecter la place de station-
nement cible et atteindre
une position à partir de
laquelle vous pouvez com-
mencer à reculer. L’assis-
tance est fournie à partir du
moment où le véhicule
commence à reculer
jusqu’à ce qu’il ait atteint la
place de stationnement
cible.
P. 430
Mode d’assistance de
sortie de stationne-
ment parallèleSortie de sta-
tionnement
parallèle
L’assistance commence
une fois le véhicule garé en
parallèle. Cette assistance
est prévue pour guider le
véhicule depuis la place de
stationnement vers une
position à partir de laquelle
il peut démarrer.
P. 437

4194-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
■Fonction de sonar de détection de distance intelligent lorsque le système d’aide
au stationnement intelligent simple fonctionne
Lorsque le système d’aide au stationnement intelligent simple fonctionne, si le sys-
tème détecte un obstacle pouvant engendrer une collision, la commande de limite de
puissance du système hybride et la commande de freinage de la fonction du sonar de
détection de distance intelligent fonctionnent, que la fonction du sonar de détection de
distance intelligent soit activée ou désactivée. ( →P. 405)
● Une fois que la fonction du sonar de détection de distance intelligent est activée, le
fonctionnement du système d’aide au stationnement intelligent simple est provisoire-
ment arrêté et l’activation de la fonction du sonar de détection de distance intelligent
est indiquée sur l’écran multifonction. ( →P. 409)
● Si le système d’aide au stationnement intelligent simple a été arrêté 3 fois par la
fonction du sonar de détection de distance intelligent, le système d’aide au stationne-
ment intelligent simple est désactivé.
● Une fois que le système d’aide au stationnement intelligent simple devient disponible
après l’utilisation de la fonction du sonar de détection de distance intelligent, un mes-
sage vous invitant à changer de vitesse s’affiche sur l’écran multifonction. Le fonc-
tionnement du système d’aide au stationnement intelligent simple peut reprendre en
changeant de vitesse conformément au message affiché sur l’écran multifonction et
en appuyant à nouveau sur le contacteur S-IPA ( →P. 420).
■ Changement de vitesse lorsque le système d’aide au stationnement intelligent
simple fonctionne
Si le système détermine que le conducteur souhaite avancer ou reculer, l’assistance
demeure active, même si le conducteur a changé de vitesse avant d’y avoir été invité
par le système. Toutefois, puisque l’action du conducteur est différente du guidage
proposé par le système, le nombre de manœuvres peut augmenter.

4204-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)■
Changement à l’aide du contacteur S-IPA
Appuyez sur le contacteur
Cela vous permet de passer d’une
fonction à l’autre et de désactiver ou
de redémarrer les modes d’assis-
tance.
Lorsque le contacteur d’alimentation est activé et que le véhicule roule à
environ 30 km/h (19 mph) maximum, c
haque fois que le contacteur S-IPA
est enfoncé, la fonction change comme suit.
La fonction sélectionnée est indiquée sur la zone d’affichage de fonctionnement
de l’écran multifonction ( →P. 421).
* : Le mode d’aide au stationnement en marche arrière peut être sélectionné lorsque
ses conditions de fonctionnement sont remplies ( →P. 435). Lorsque les conditions
de fonctionnement ne sont pas remplies, il est désactivé.
Changement du mode d’assistance
XLorsque le contacteur S-IPA est
enfoncé et que le rapport engagé
est autre que P :XLorsque le contacteur S-IPA est
enfoncé et que le rapport P est
engagé :
Mode d’aide au stationnement
en marche arrière
*
Mode d’aide au stationnement
parallèle
Désactivation
Mode d’assistance de sortie de
stationnement parallèle Désactivation

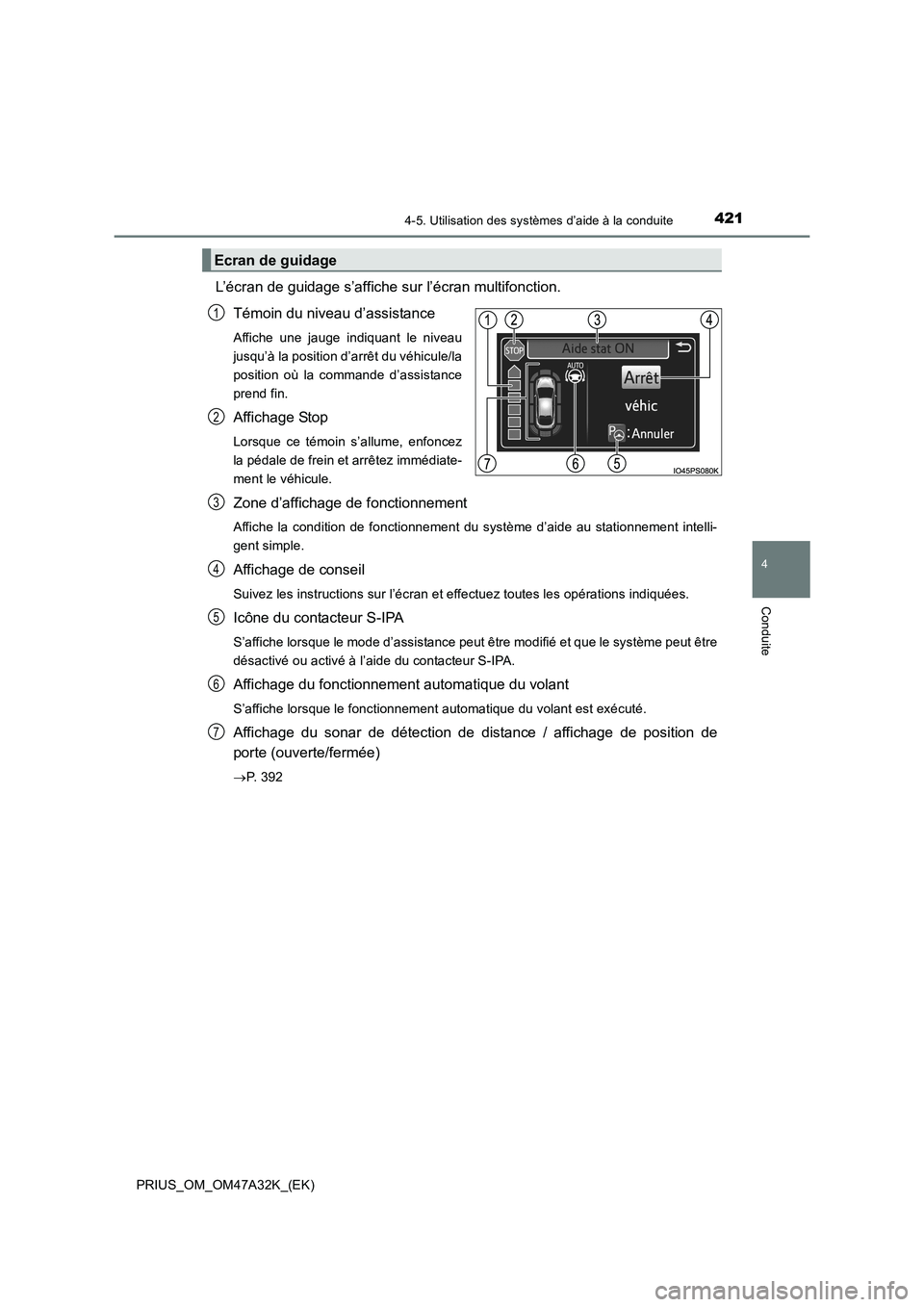

4214-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)
L’écran de guidage s’affiche sur l’écran multifonction.Témoin du niveau d’assistance
Affiche une jauge indiquant le niveau
jusqu’à la position d’arrêt du véhicule/la
position où la commande d’assistance
prend fin.
Affichage Stop
Lorsque ce témoin s’allume, enfoncez
la pédale de frein et arrêtez immédiate-
ment le véhicule.
Zone d’affichage de fonctionnement
Affiche la condition de fonctionnement du système d’aide au stationnement intelli-
gent simple.
Affichage de conseil
Suivez les instructions sur l’écran et effectuez toutes les opérations indiquées.
Icône du contacteur S-IPA
S’affiche lorsque le mode d’assistance peut être modifié et que le système peut être
désactivé ou activé à l’aide du contacteur S-IPA.
Affichage du fonctionnement automatique du volant
S’affiche lorsque le fonctionnement automatique du volant est exécuté.
Affichage du sonar de détection de distance / affichage de position de
porte (ouverte/fermée)
→P. 3 9 2
Ecran de guidage
1
2
3
4
5
6
7

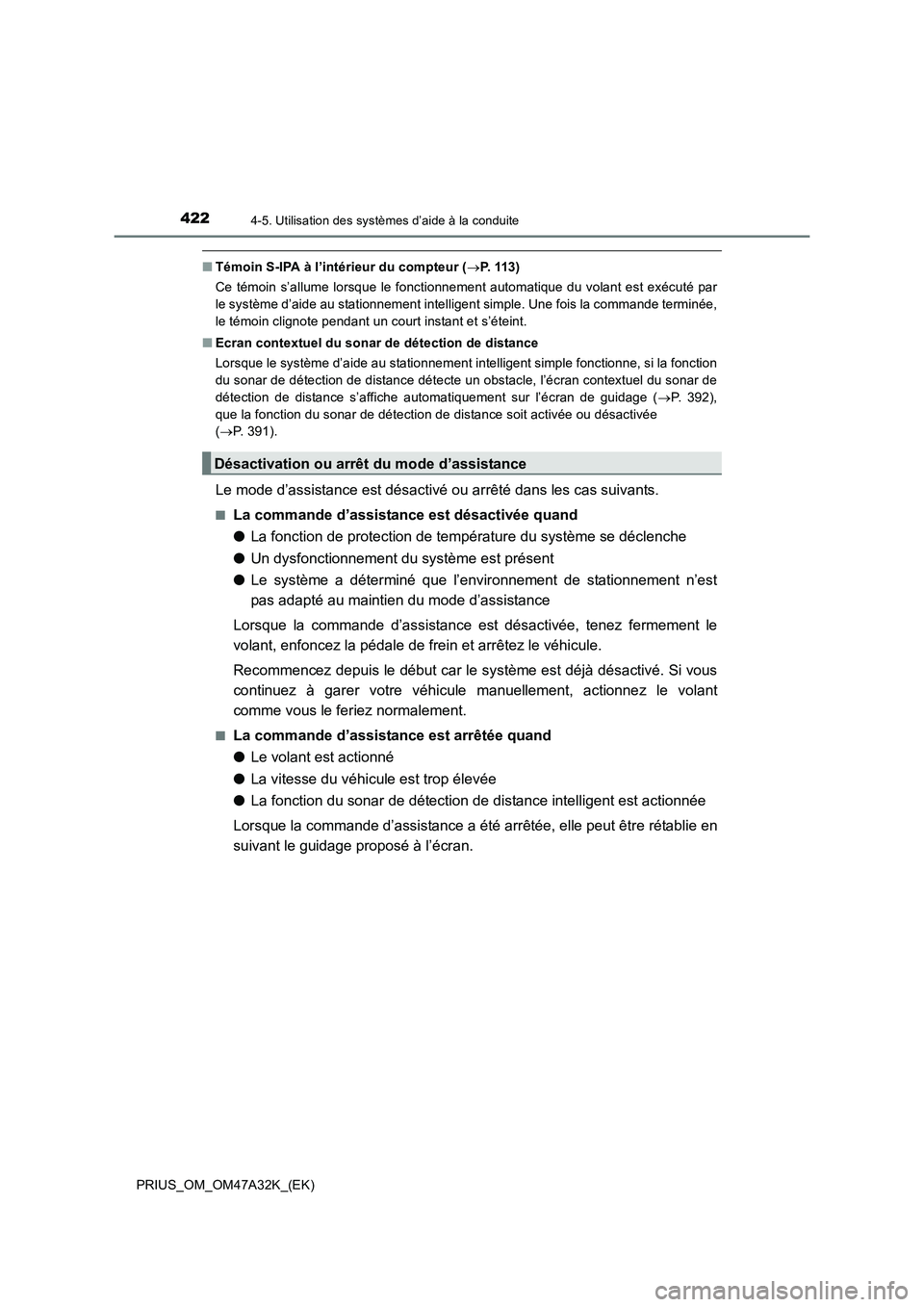

4224-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)
■Témoin S-IPA à l’intérieur du compteur ( →P. 113)
Ce témoin s’allume lorsque le fonctionnement automatique du volant est exécuté par
le système d’aide au stationnement intelligent simple. Une fois la commande terminée,
le témoin clignote pendant un court instant et s’éteint.
■ Ecran contextuel du sonar de détection de distance
Lorsque le système d’aide au stationnement intelligent simple fonctionne, si la fonction
du sonar de détection de distance détecte un obstacle, l’écran contextuel du sonar de
détection de distance s’affiche automatiquement sur l’écran de guidage ( →P. 392),
que la fonction du sonar de détection de distance soit activée ou désactivée
( → P. 391).
Le mode d’assistance est désactivé ou arrêté dans les cas suivants.
■La commande d’assistance est désactivée quand
● La fonction de protection de température du système se déclenche
● Un dysfonctionnement du système est présent
● Le système a déterminé que l’environnement de stationnement n’est
pas adapté au maintien du mode d’assistance
Lorsque la commande d’assistance est désactivée, tenez fermement le
volant, enfoncez la pédale de frein et arrêtez le véhicule.
Recommencez depuis le début car le système est déjà désactivé. Si vous
continuez à garer votre véhicule manuellement, actionnez le volant
comme vous le feriez normalement.
■La commande d’assistance est arrêtée quand
● Le volant est actionné
● La vitesse du véhicule est trop élevée
● La fonction du sonar de détection de distance intelligent est actionnée
Lorsque la commande d’assistance a été arrêtée, elle peut être rétablie en
suivant le guidage proposé à l’écran.
Désactivation ou arrêt du mode d’assistance

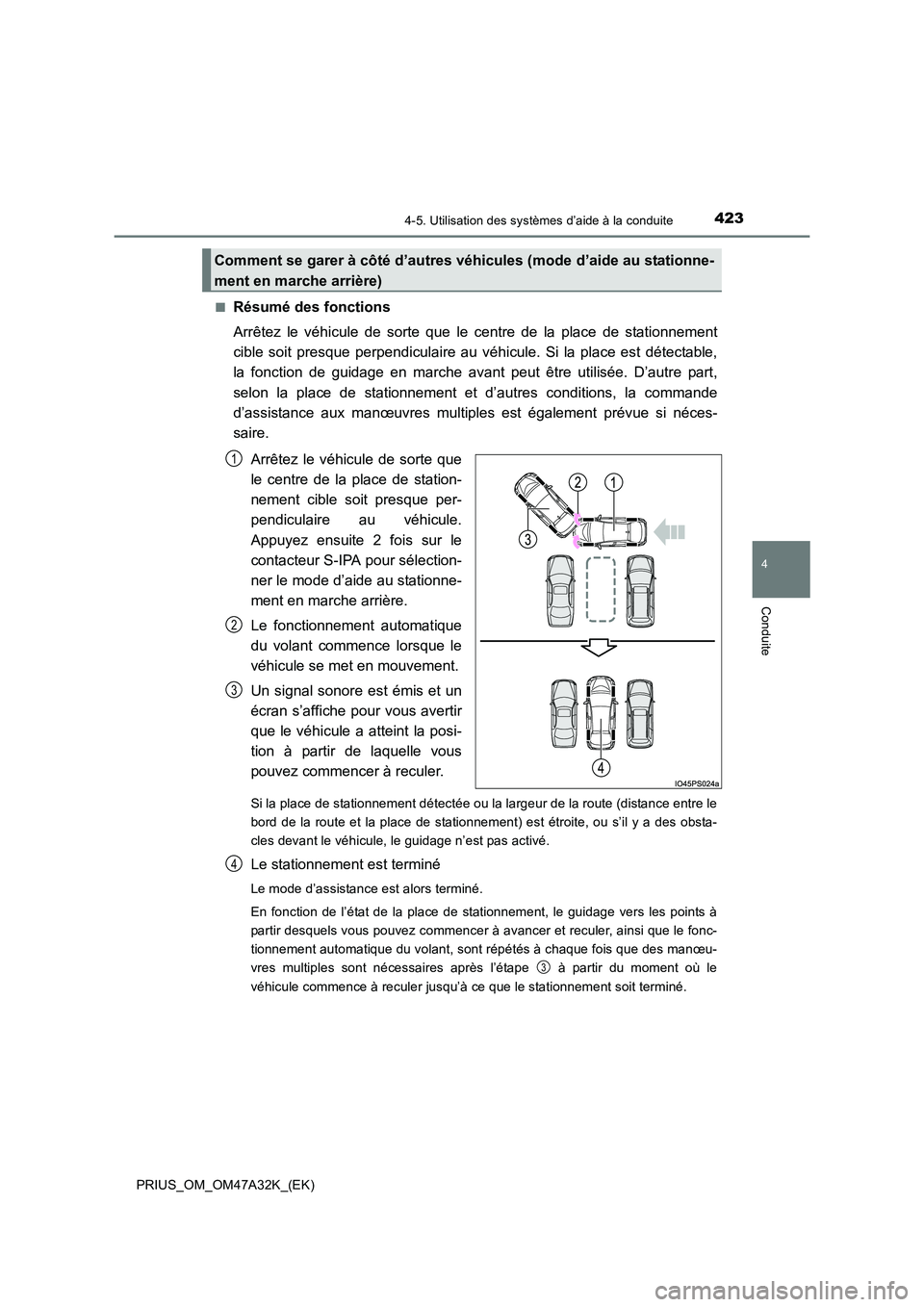

4234-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
PRIUS_OM_OM47A32K_(EK)■
Résumé des fonctions
Arrêtez le véhicule de sorte que le centre de la place de stationnement
cible soit presque perpendiculaire au véhicule. Si la place est détectable,
la fonction de guidage en marche avant peut être utilisée. D’autre part,
selon la place de stationnement et d’autres conditions, la commande
d’assistance aux manœuvres multiples est également prévue si néces-
saire.
Arrêtez le véhicule de sorte que
le centre de la place de station-
nement cible soit presque per-
pendiculaire au véhicule.
Appuyez ensuite 2 fois sur le
contacteur S-IPA pour sélection-
ner le mode d’aide au stationne-
ment en marche arrière.
Le fonctionnement automatique
du volant commence lorsque le
véhicule se met en mouvement.
Un signal sonore est émis et un
écran s’affiche pour vous avertir
que le véhicule a atteint la posi-
tion à partir de laquelle vous
pouvez commencer à reculer.
Si la place de stationnement détectée ou la largeur de la route (distance entre le
bord de la route et la place de stationnement) est étroite, ou s’il y a des obsta-
cles devant le véhicule, le guidage n’est pas activé.
Le stationnement est terminé
Le mode d’assistance est alors terminé.
En fonction de l’état de la place de stationnement, le guidage vers les points à
partir desquels vous pouvez commencer à avancer et reculer, ainsi que le fonc-
tionnement automatique du volant, sont répétés à chaque fois que des manœu-
vres multiples sont nécessaires après l’étape à partir du moment où le
véhicule commence à reculer jusqu’à ce que le stationnement soit terminé.
Comment se garer à côté d’autres véhicules (mode d’aide au stationne-
ment en marche arrière)
1
2
3
4
3

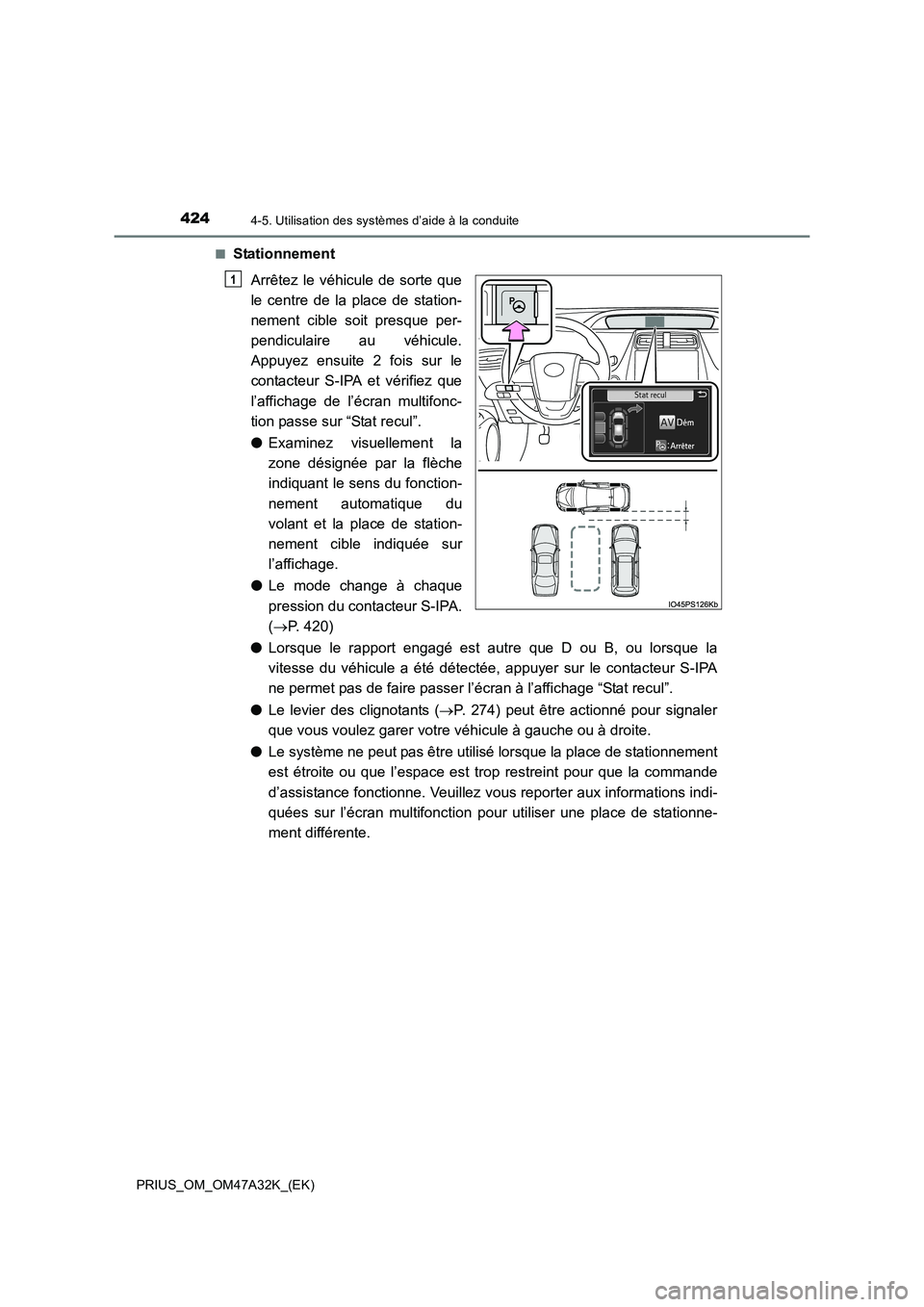

4244-5. Utilisation des systèmes d’aide à la conduite
PRIUS_OM_OM47A32K_(EK)■
Stationnement
Arrêtez le véhicule de sorte que
le centre de la place de station-
nement cible soit presque per-
pendiculaire au véhicule.
Appuyez ensuite 2 fois sur le
contacteur S-IPA et vérifiez que
l’affichage de l’écran multifonc-
tion passe sur “Stat recul”.
● Examinez visuellement la
zone désignée par la flèche
indiquant le sens du fonction-
nement automatique du
volant et la place de station-
nement cible indiquée sur
l’affichage.
● Le mode change à chaque
pression du contacteur S-IPA.
(→ P. 420)
● Lorsque le rapport engagé est autre que D ou B, ou lorsque la
vitesse du véhicule a été détectée, appuyer sur le contacteur S-IPA
ne permet pas de faire passer l’écran à l’affichage “Stat recul”.
● Le levier des clignotants ( →P. 274) peut être actionné pour signaler
que vous voulez garer votre véhicule à gauche ou à droite.
● Le système ne peut pas être utilisé lorsque la place de stationnement
est étroite ou que l’espace est trop restreint pour que la commande
d’assistance fonctionne. Veuillez vous reporter aux informations indi-
quées sur l’écran multifonction pour utiliser une place de stationne-
ment différente.
1
