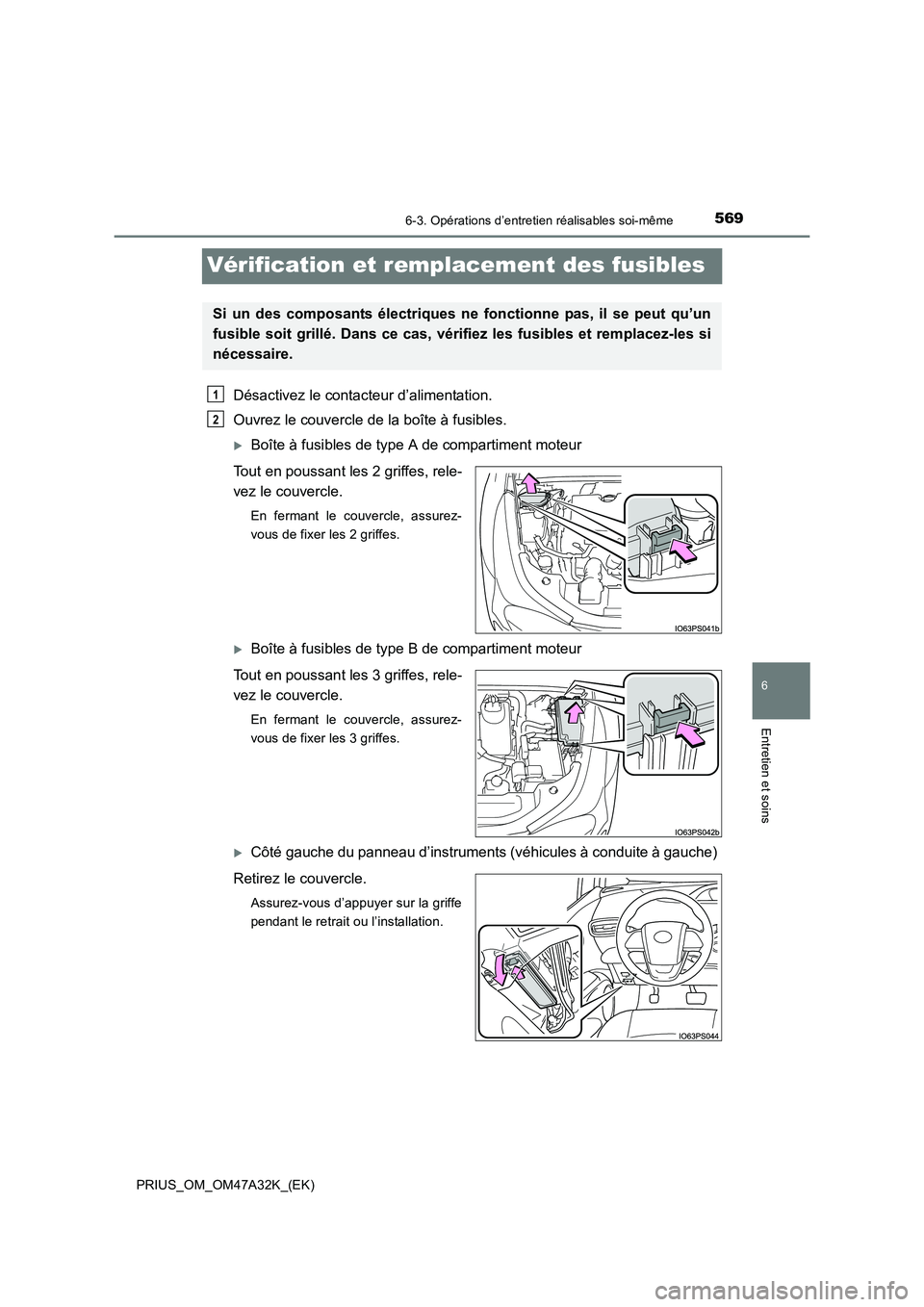

5696-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins
Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Ouvrez le couvercle de la boîte à fusibles.
XBoîte à fusibles de type A de compartiment moteur
Tout en poussant les 2 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 2 griffes.
XBoîte à fusibles de type B de compartiment moteur
Tout en poussant les 3 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 3 griffes.
XCôté gauche du panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2

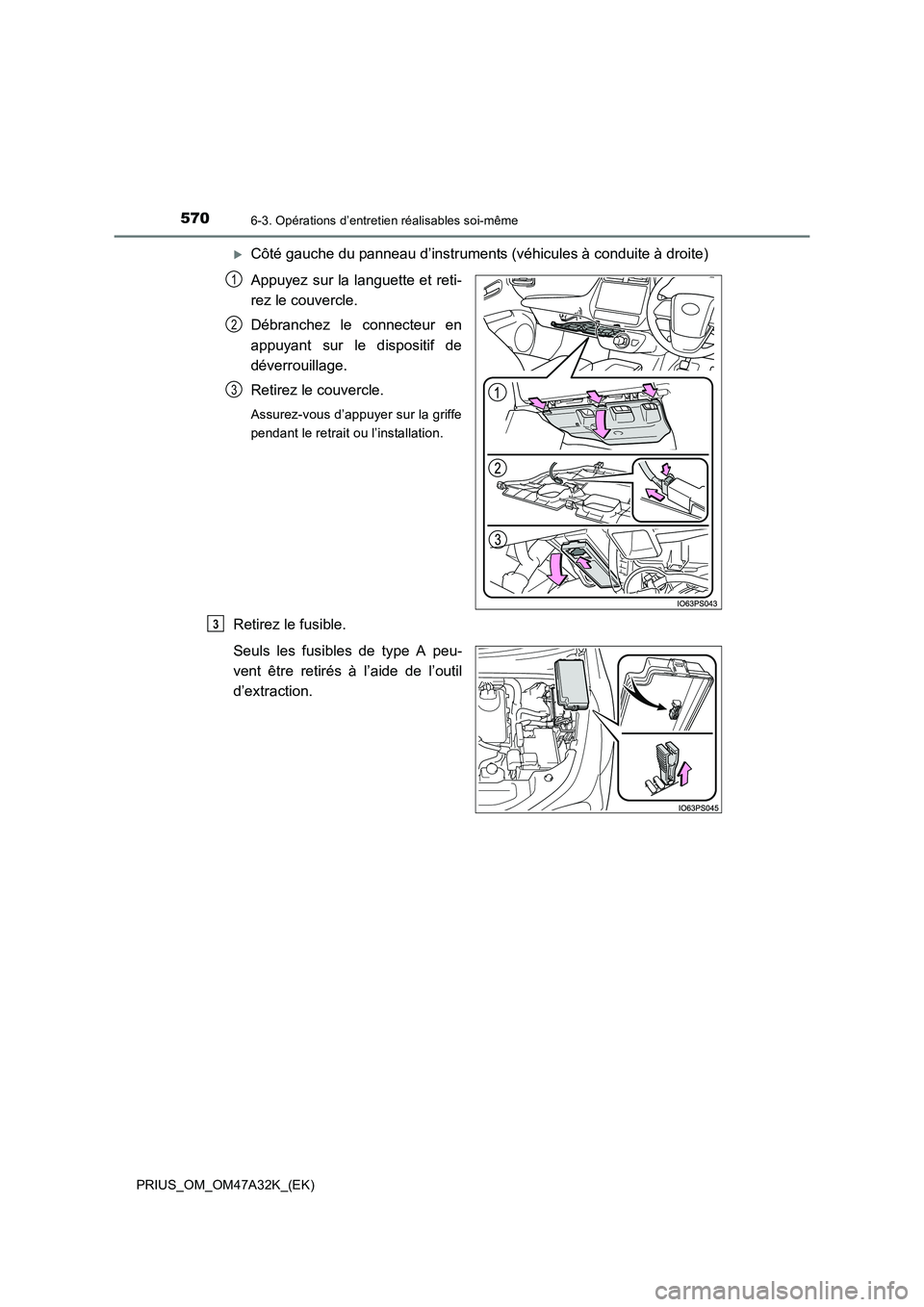

5706-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
XCôté gauche du panneau d’instruments (véhicules à conduite à droite)
Appuyez sur la languette et reti-
rez le couvercle.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Retirez le fusible.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de l’outil
d’extraction.
1
2
3
3

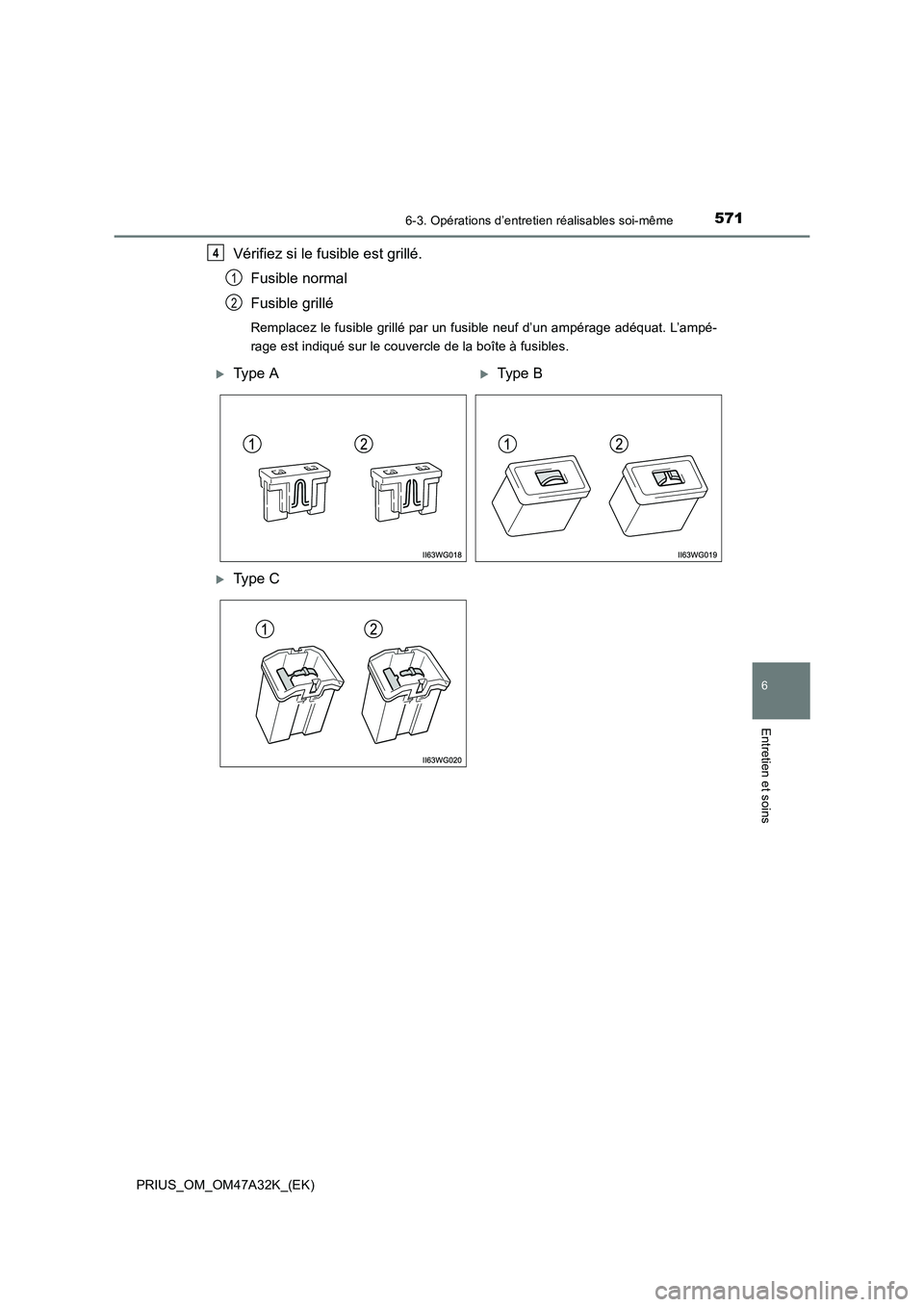

5716-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
4
1
2
XType AXType B
XType C

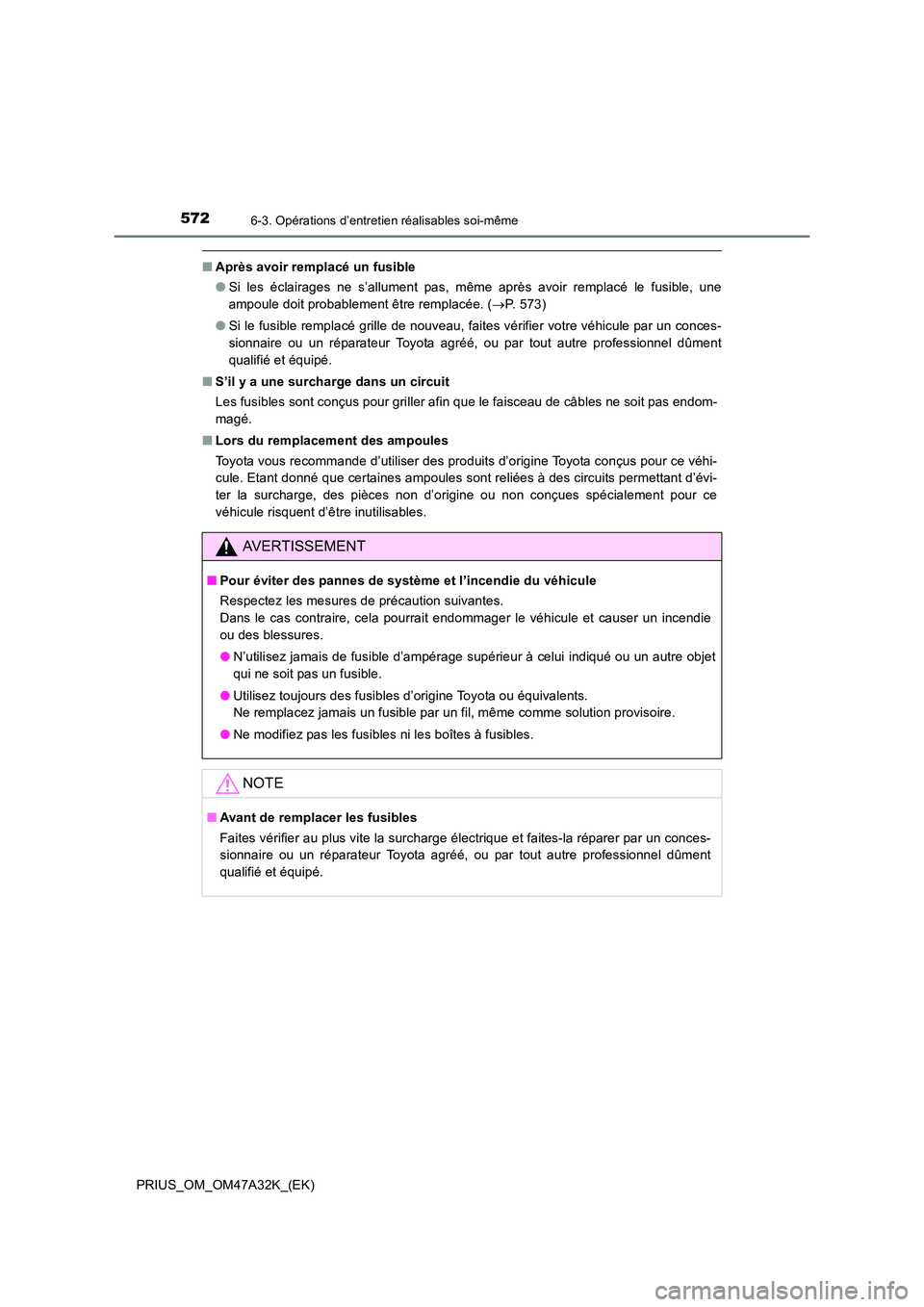

5726-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( →P. 573)
● Si le fusible remplacé grille de nouveau, faites vérifier votre véhicule par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■ Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
■Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
●N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites vérifier au plus vite la surcharge électrique et faites-la réparer par un conces-
sionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment
qualifié et équipé.

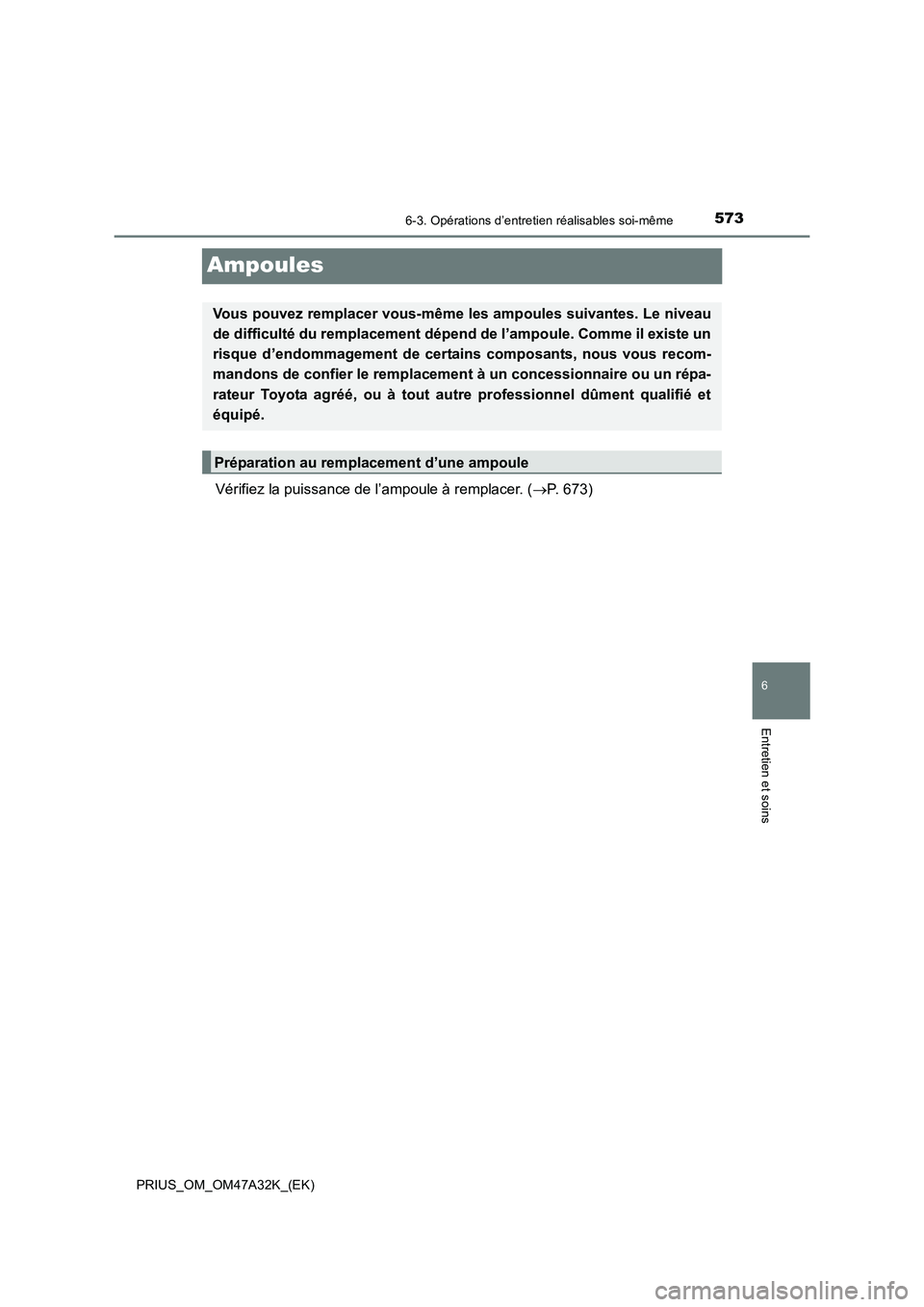

5736-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins
Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (→P. 673)
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certains composants, nous vous recom-
mandons de confier le remplacement à un concessionnaire ou un répa-
rateur Toyota agréé, ou à tout au tre professionnel dûment qualifié et
équipé.
Préparation au remplacement d’une ampoule

5746-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)■
Avant
Clignotant avant
■ArrièreClignotant arrière
Feu de recul
Emplacements des ampoules
1
1
2

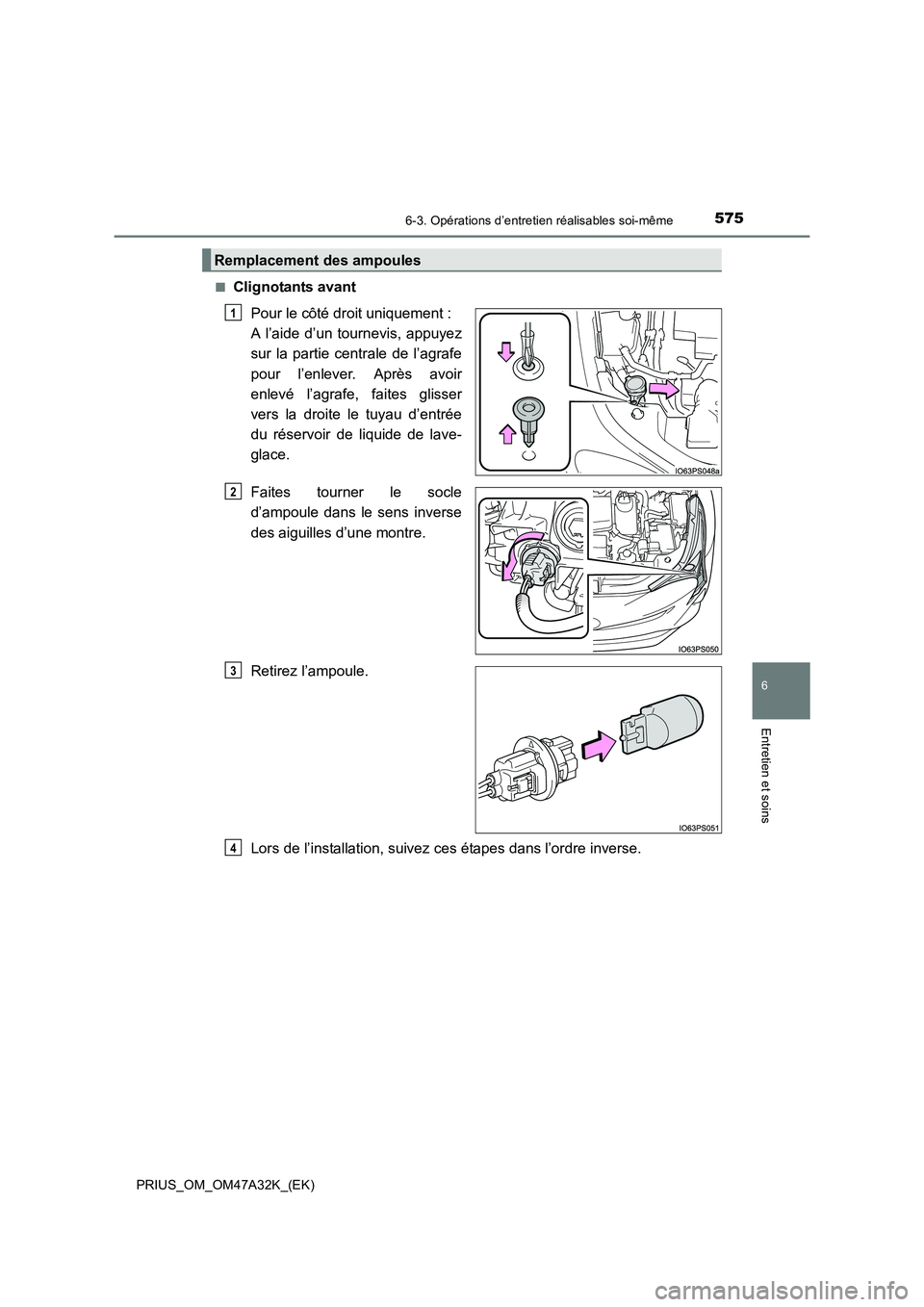

5756-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)
6
Entretien et soins
■Clignotants avantPour le côté droit uniquement :
A l’aide d’un tournevis, appuyez
sur la partie centrale de l’agrafe
pour l’enlever. Après avoir
enlevé l’agrafe, faites glisser
vers la droite le tuyau d’entrée
du réservoir de liquide de lave-
glace.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
Remplacement des ampoules
1
2
3
4

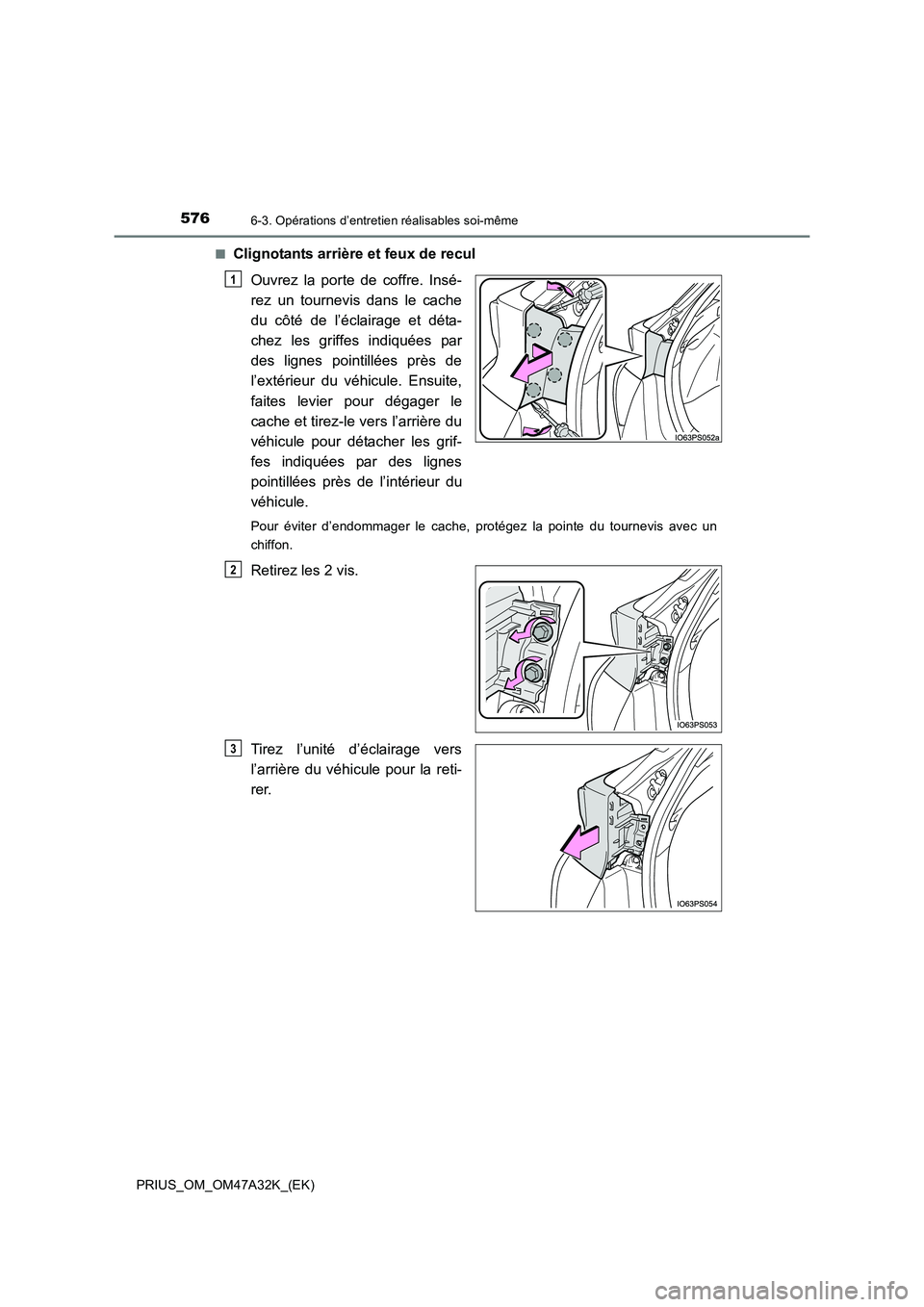

5766-3. Opérations d’entretien réalisables soi-même
PRIUS_OM_OM47A32K_(EK)■
Clignotants arrière et feux de recul
Ouvrez la porte de coffre. Insé-
rez un tournevis dans le cache
du côté de l’éclairage et déta-
chez les griffes indiquées par
des lignes pointillées près de
l’extérieur du véhicule. Ensuite,
faites levier pour dégager le
cache et tirez-le vers l’arrière du
véhicule pour détacher les grif-
fes indiquées par des lignes
pointillées près de l’intérieur du
véhicule.
Pour éviter d’endommager le cache, protégez la pointe du tournevis avec un
chiffon.
Retirez les 2 vis.
Tirez l’unité d’éclairage vers
l’arrière du véhicule pour la reti-
rer.
1
2
3
