2016 MAZDA MODEL 6 Instrukcja Obsługi (in Polish)

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
1 ADD FAN GE 30 A Wentylator chłodnicy
*
2 IG2 30 A Zabezpieczenie różnych obwodów
3 INJECTOR 30 A
System sterowania silnika
*
4 FAN DE 40 A Wentylator chłodnicy*
5 P.WINDOW1 30 A
Szyby sterowane elektrycznie*
6ŠŠ Š
7 ADD FAN DE 40 A Wentylator chłodnicy
*
8EVVT
SCR120 A
System sterowania silnika*
9 DEFOG 40 A Ogrzewanie tylnej szyby
10 DCDC DE 40 A
Zabezpieczenie różnych obwodów
*
11 FAN GE 30 A Wentylator chłodnicy*
12 EPB L 20 A Elektromechaniczny hamulec postojowy (LH)
13 AUDIO 40 A
System audio
*
14 EPB R 20 A Elektromechaniczny hamulec postojowy (RH)
15 ENG.MAIN 40 A System sterowania silnika
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-70*Wybrane wersje.

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
16 ABS/DSC M 50 A System ABS, System DSC
17
50 A Zabezpieczenie różnych obwodów
18 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 A Układ klimatyzacji
20 DCDC REG 30 A Zabezpieczenie różnych obwodów
*
21 ENGINE.IG1 7,5 A System sterowania silnika
22 C/U IG1 15 A Zabezpieczenie różnych obwodów
23H/L LOW L
HID L15 A Światło mijania (strona lewa)
24 H/L LOW R 15 A Światło mijania (strona prawa)
25 ENGINE3 15 A System sterowania silnika
26 ENGINE2 15 A System sterowania silnika
27 ENGINE1 15 A System sterowania silnika
28 AT 15 A
System sterowania skrzynią biegów
*, Włącznik zapłonu
29 H/CLEAN 20 A Spryskiwacz reflektora
*
30 Wyświetlacz A/C 7,5 A Układ klimatyzacji
31 AT PUMP 15 A
System sterowania skrzyni biegów
*
32 STOP 10 A
Światła stop, Tylne światło przeciwmgielne*
33 R.WIPER 15 A Wycieraczka szyby tylnej*, System alarmowy*
34 H/L HI 20 A Światło drogowe
35HID R
ST.HEATER15 A Ogrzewana kierownica
*
36 FOG 15 A Przednie światła przeciwmgielne*
377,5 A System sterowania silnika
38 AUDIO2 7,5 A System audio
39 GLOW SIG 5 A
System sterowania silnika
*
40 METER2 7,5 A Zestaw wskaźników*
41 METER1 10 A Zestaw wskaźników
42 SRS1 7,5 A Poduszki powietrzne
43 BOSE 25 A
System audio Bose
® - tylko w przypadku modeli wyposażonych*
44 AUDIO1 15 A System audio
45 ABS/DSC S 30 A System ABS, System DSC
46 FUEL PUMP 15 A
Układ paliwowy
*
47 FUEL WARM 25 A
Podgrzewacz paliwa*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-71

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
48 TAIL 15 A
Lampy tylne, Podświetlenie tablicy rejestracyjnej
*
49FUEL PUMP2
SCR225 A Układ paliwowy*
50 HAZARD 25 AŚwiatła awaryjne, Światła kierunkowskazów, Światła tylne, Światła
pozycyjne, Podświetlenie tablicy rejestracyjnej
51 DRL 15 A Światła do jazdy dziennej
*
52 R.OUTLET2 15 A Gniazda akcesoriów
53 HORN 15 A Sygnał dźwiękowy
54 ROOM 15 A Lampa sufitowa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-72*Wybrane wersje.

Skrzynka bezpieczników w kabinie (po lewej stronie)
OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
1 P.SEAT D 30 A
Siedzenie z elektryczną regulacją
*
2 P.WINDOW3 30 A
Szyby sterowane elektrycznie*
3 R.OUTLET3 15 AŠ
4 P.WINDOW2 25 A Szyby sterowane elektrycznie
5 SRS2/ESCL 15 A
Elektryczna blokada kierownicy
*
6 D.LOCK 25 A Zamki sterowane elektrycznie
7 SEAT WARM 20 A Ogrzewanie siedzeń
*
8 SUNROOF 10 A
Dach otwierany*
9 F.OUTLET 15 A Gniazda akcesoriów
10 MIRROR 7,5 A Lusterka sterowane elektrycznie
11 R.OUTLET1 15 A Gniazda akcesoriów
*
12ŠŠ Š
13ŠŠ Š
14ŠŠ Š
15ŠŠ Š
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-73

OPISWA R T O Ś Ć
PRĄDOWA
BEZPIECZ-
NIKAOBWÓD ZABEZPIECZANY
16ŠŠ Š
17 M.DEF 7,5 A
Ogrzewanie lusterek
*
18 R.SEAT W 20 A Ogrzewanie siedzeń*
19 R.SHADE 7,5 A
Tylna zasłona przeciwsłoneczna*
20 AT IND 7,5 A
Wskaźnik włączonego biegu (Automatyczna skrzynia biegów)*
21 P.SEAT P 30 A Siedzenie z elektryczną regulacją*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-74*Wybrane wersje.

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak i
metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe i
zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone i
mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

Żywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie i
woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Obsługa i konserwacja
Konserwacja samochodu
6-75

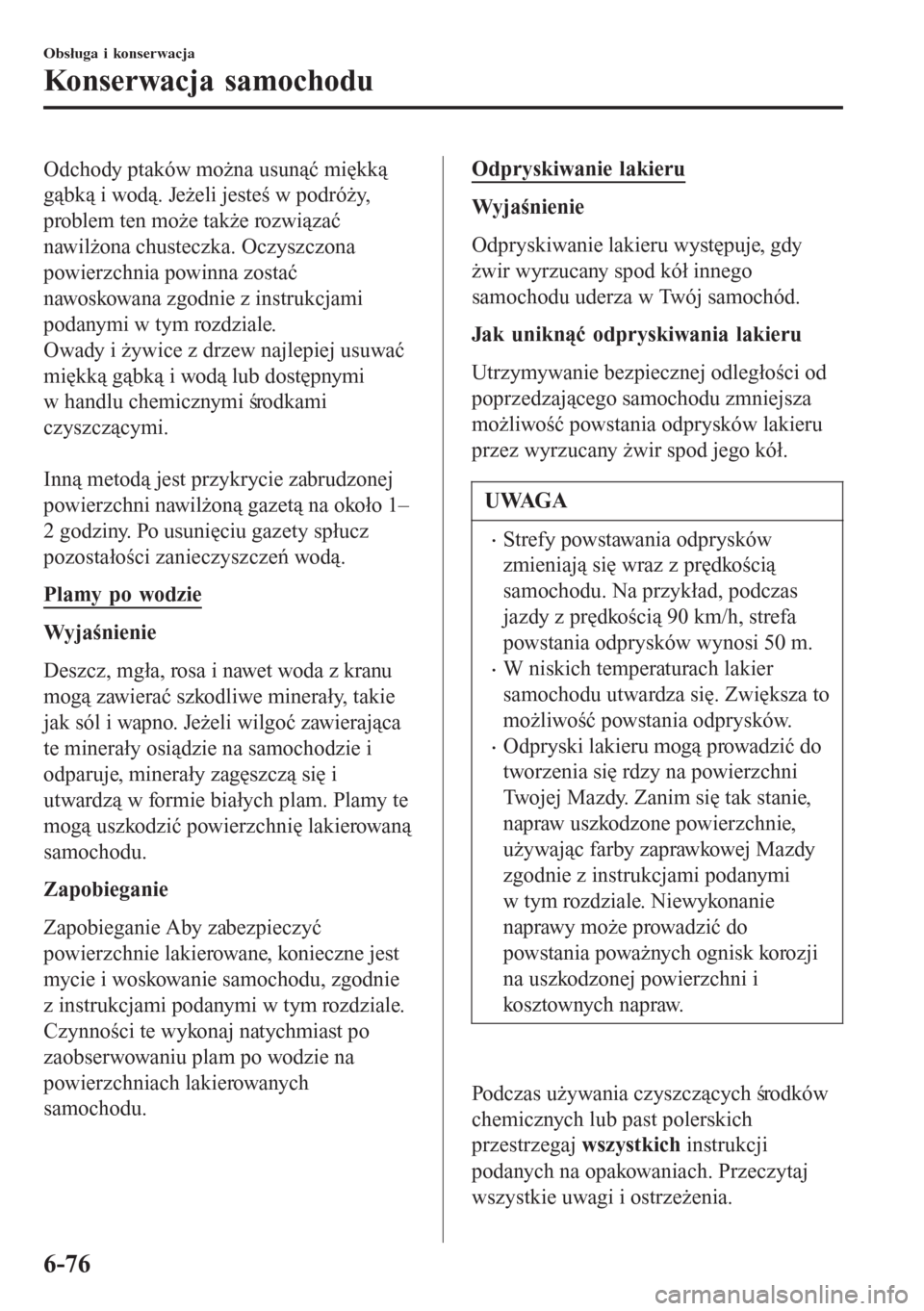

Odchody ptaków można usunąć miękką
gąbką i wodą. Jeżeli jesteś w podróży,
problem ten może także rozwiązać
nawilżona chusteczka. Oczyszczona
powierzchnia powinna zostać
nawoskowana zgodnie z instrukcjami
podanymi w tym rozdziale.
Owady i żywice z drzew najlepiej usuwać
miękką gąbką i wodą lub dostępnymi
w handlu chemicznymi środkami
czyszczącymi.

Inną metodą jest przykrycie zabrudzonej
powierzchni nawilżoną gazetą na około 1–
2 godziny. Po usunięciu gazety spłucz
pozostałości zanieczyszczeń wodą.
Plamy po wodzie
Wyjaśnienie
Deszcz, mgła, rosa i nawet woda z kranu
mogą zawierać szkodliwe minerały, takie
jak sól i wapno. Jeżeli wilgoć zawierająca
te minerały osiądzie na samochodzie i
odparuje, minerały zagęszczą się i
utwardzą w formie białych plam. Plamy te
mogą uszkodzić powierzchnię lakierowaną
samochodu.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast po
zaobserwowaniu plam po wodzie na
powierzchniach lakierowanych
samochodu.
Odpryskiwanie lakieru
Wyj aśn ien ie
Odpryskiwanie lakieru występuje, gdy
żwir wyrzucany spod kół innego
samochodu uderza w Twój samochód.
Jak uniknąć odpryskiwania lakieru
Utrzymywanie bezpiecznej odległości od
poprzedzającego samochodu zmniejsza
możliwość powstania odprysków lakieru
przez wyrzucany żwir spod jego kół.
UWAGA
•Strefy powstawania odprysków
zmieniają się wraz z prędkością
samochodu. Na przykład, podczas
jazdy z prędkością 90 km/h, strefa
powstania odprysków wynosi 50 m.
•W niskich temperaturach lakier
samochodu utwardza się. Zwiększa to
możliwość powstania odprysków.
•Odpryski lakieru mogą prowadzić do
tworzenia się rdzy na powierzchni
Twojej Mazdy. Zanim się tak stanie,
napraw uszkodzone powierzchnie,
używając farby zaprawkowej Mazdy
zgodnie z instrukcjami podanymi
w tym rozdziale. Niewykonanie
naprawy może prowadzić do
powstania poważnych ognisk korozji
na uszkodzonej powierzchni i
kosztownych napraw.

Podczas używania czyszczących środków
chemicznych lub past polerskich
przestrzegaj wszystkich instrukcji
podanych na opakowaniach. Przeczytaj
wszystkie uwagi i ostrzeżenia.
Obsługa i konserwacja
Konserwacja samochodu
6-76

tKonserwacja powierzchni
lakierowanych
Mycie
PRZESTROGA
•Gdy dźwignia wycieraczek szyb
znajduje się w pozycji
, a
włącznik zapłonu w pozycji ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
•Gdy szyba przednia zostanie
dotknięta lub przetarta szmatką nad
czujnikiem deszczu.
•Gdy szyba przednia zostanie
uderzona ręką lub innym
przedmiotem ze strony zewnętrznej
lub wewnętrznej.
Nie dotykaj przedniej szyby ręką i
nie używaj skrobaczki, gdy włącznik
zapłonu znajduje się w pozycji ON, a
dźwignia sterowania wycieraczkami
znajduje się w pozycji
,
ponieważ uruchomione
automatycznie wycieraczki mogą
spowodować obrażenia palców lub
ulec uszkodzeniu.
Jeśli zamierzasz oczyścić przednią
szybę, upewnij się, czy wycieraczki
są całkowicie wyłączone – jest to
ważne zwłaszcza przy usuwaniu lodu
lub śniegu – gdy silnik samochodu
pracuje.
•Nie płucz wodą komory silnika.
W przeciwnym razie możesz mieć
problemy z uruchomieniem silnika
lub uszkodzić komponenty
elektryczne.
•Podczas mycia i woskowania
samochodu uważaj, aby nie wywierać
nadmiernej siły w żadnym miejscu na
dachu samochodu. W przeciwnym
razie blacha może zostać wgnieciona.
Aby zabezpieczyć powierzchnie
lakierowane przed rdzą i uszkodzeniem,
myj samochód dokładnie i często,
przynajmniej raz na miesiąc, letnią lub
zimną wodą.

Jeżeli samochód nie jest myty właściwie,
powierzchnia lakierowana może zostać
porysowana. Poniżej podajemy przykłady,
kiedy może nastąpić porysowanie.

Porysowanie powierzchni lakieru może
nastąpić, gdy:
•Samochód jest myty bez wcześniejszego
opłukania z kurzu lub innych zabrudzeń.
•Samochód jest myty szorstką, suchą lub
brudną szmatą.
•Samochód jest myty w myjni, która
stosuje brudne lub zbyt twarde szczotki.
•Środki czyszczące lub wosk zawierają
materiały ścierne.
UWAGA
•Mazda nie ponosi odpowiedzialności
za zarysowania powstałe
w automatycznych myjniach
samochodowych lub spowodowane
niewłaściwym myciem.
•Zarysowania są bardziej widoczne na
samochodach pokrytych ciemnymi
lakierami.
Obsługa i konserwacja
Konserwacja samochodu
6-77
