Żarówki świateł drogowych/Światła do
jazdy dziennej (Z światłami do jazdy
dziennej)
(Strona lewa)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Podnieś pokrywę silnika.
3. Zdejmij zaczep.

4. Przesuń obudowę filtra powietrza i
zapewnij sobie wystarczającą ilość
miejsca do pracy.

5. Obróć pokrywą w kierunku
przeciwnym do ruchu wskazówek
zegara i wyjmij ją.

6. Obróć zespół gniazda żarówki w lewo
i wyjmij go.

7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
(Strona prawa)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Podnieś pokrywę silnika.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-54

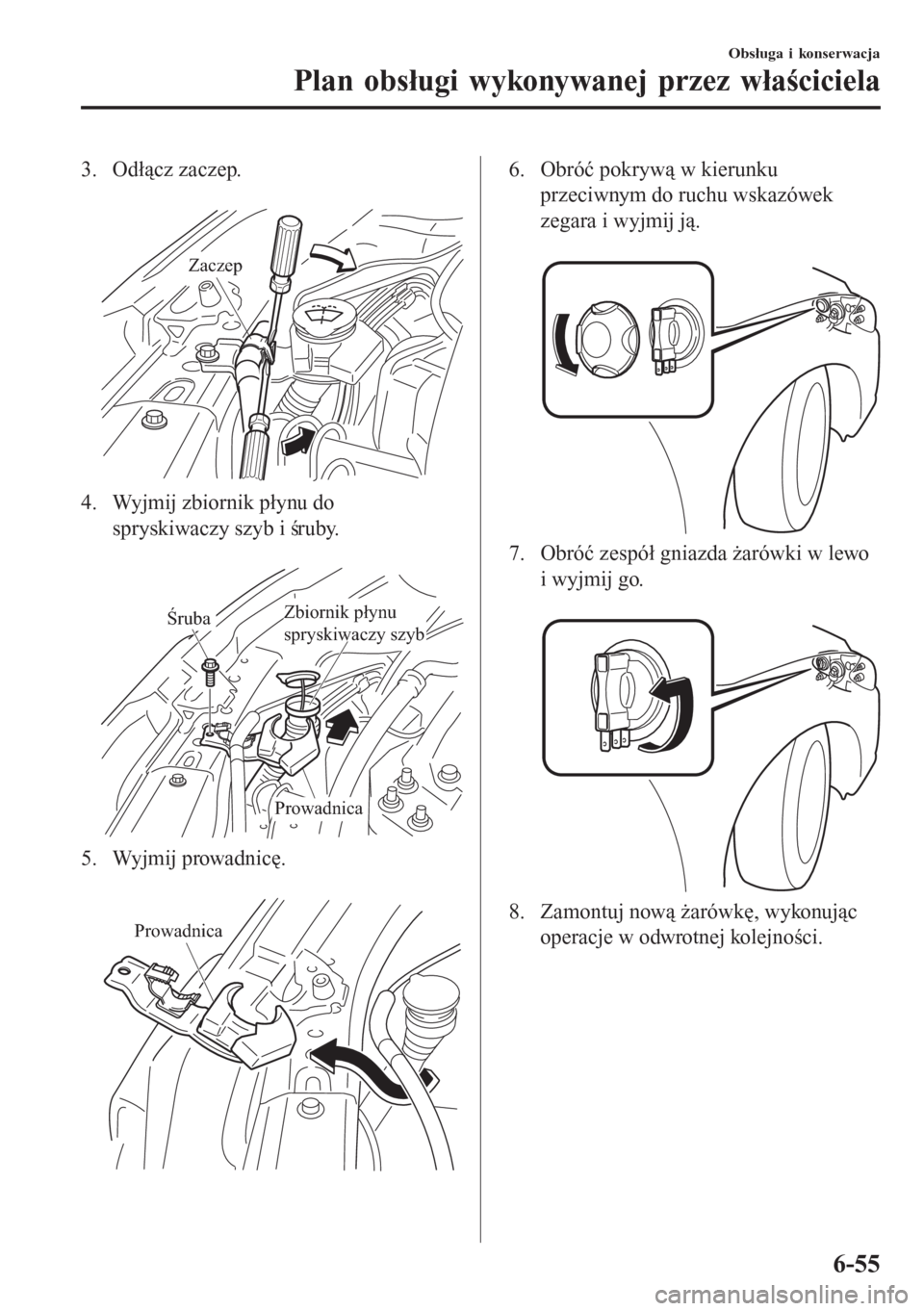

3. Odłącz zaczep.

Zaczep
4. Wyjmij zbiornik płynu do
spryskiwaczy szyb i śruby.

Zbiornik płynu
spryskiwaczy szybŚruba
Prowadnica
5. Wyjmij prowadnicę.

Prowadnica
6. Obróć pokrywą w kierunku
przeciwnym do ruchu wskazówek
zegara i wyjmij ją.

7. Obróć zespół gniazda żarówki w lewo
i wyjmij go.

8. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-55

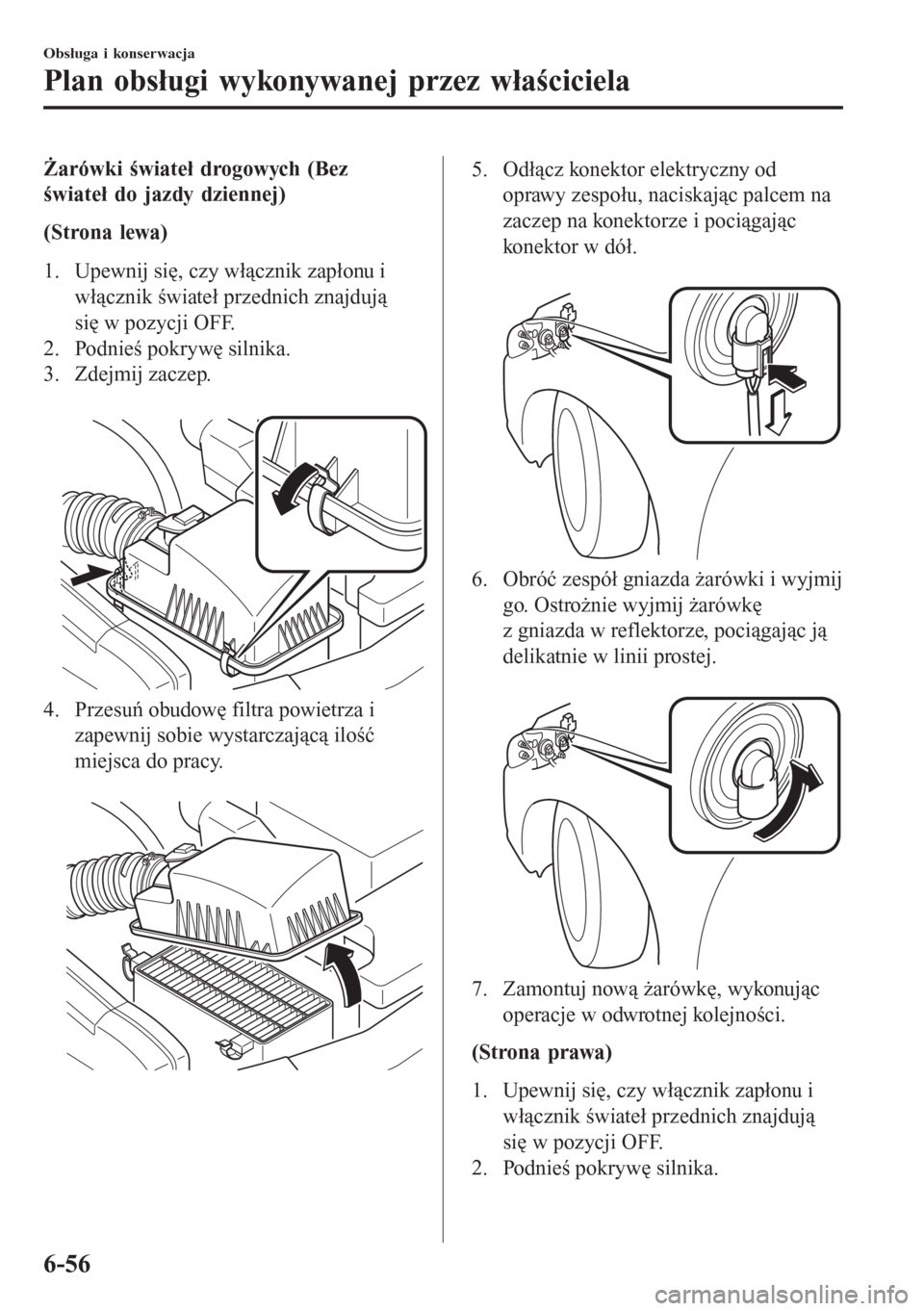

Żarówki świateł drogowych (Bez
świateł do jazdy dziennej)
(Strona lewa)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Podnieś pokrywę silnika.
3. Zdejmij zaczep.

4. Przesuń obudowę filtra powietrza i
zapewnij sobie wystarczającą ilość
miejsca do pracy.

5. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor w dół.

6. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie wyjmij żarówkę
z gniazda w reflektorze, pociągając ją
delikatnie w linii prostej.

7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
(Strona prawa)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Podnieś pokrywę silnika.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-56

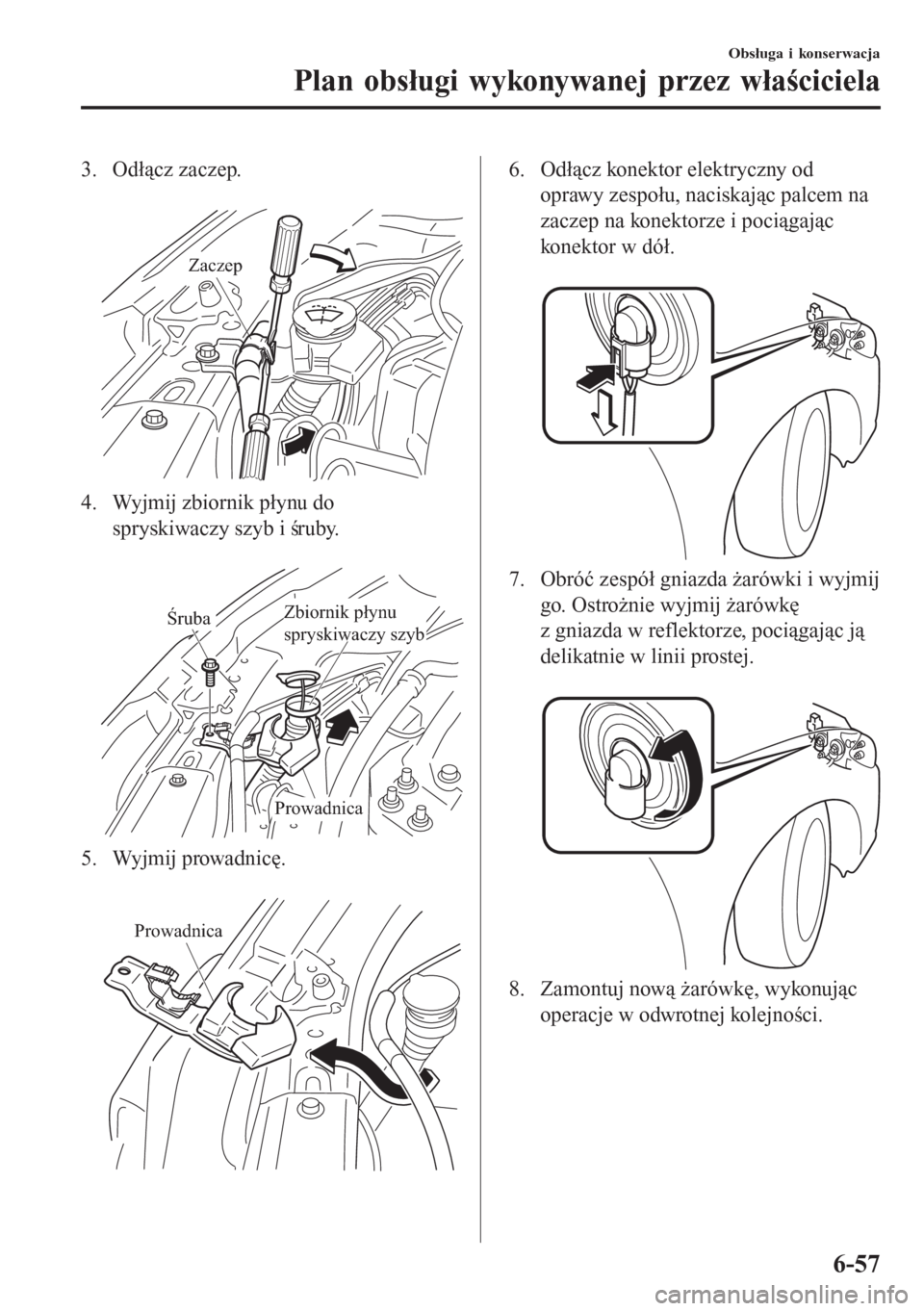

3. Odłącz zaczep.

Zaczep
4. Wyjmij zbiornik płynu do
spryskiwaczy szyb i śruby.

Zbiornik płynu
spryskiwaczy szybŚruba
Prowadnica
5. Wyjmij prowadnicę.

Prowadnica
6. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor w dół.

7. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie wyjmij żarówkę
z gniazda w reflektorze, pociągając ją
delikatnie w linii prostej.

8. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-57

Światła do jazdy dziennej/Światła
pozycyjne (Z reflektorami LED),
Podświetlenie dolnej części osłony
chłodnicy*
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół. Diody LED należy wymieniać
wraz z całym zespołem. W razie
konieczności dokonania wymiany
zalecamy Autoryzowaną Stację Obsługi
Mazdy.
Światła przednich kierunkowskazów,
Światła pozycyjne (Z reflektorami
halogenowymi)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w lewo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w prawo.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.

Demontaż
Montaż
4. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

5. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-58*Wybrane wersje.

6. Wyjmij żarówkę z gniazda.
Światła kierunkowskazów
przednich

Światła pozycyjne (Z reflektorami
halogenowymi)
7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Przednie światła przeciwmgielne
* (Z
reflektorami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Przednie światła przeciwmgielne (Z
reflektorami halogenowymi)
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Przy wymianie prawej żarówki
uruchom silnik, obróć kierownicę
w lewo do oporu i wyłącz silnik. Przy
wymianie lewej żarówki obróć
kierownicę w prawo.
3. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
Demontaż
Montaż
4. Odkręć w lewo śruby plastikowych
spinek, wyjmij spinki, a następnie
odchyl częściowo nadkole.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-59

5. Odłącz konektor elektryczny od
oprawy zespołu, naciskając palcem na
zaczep na konektorze i pociągając
konektor w dół.
6. Obróć zespół gniazda żarówki i wyjmij
go. Ostrożnie odłącz żarówkę od jej
gniazda w reflektorze, pociągając ją
delikatnie w linii prostej.
7. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła stop/Lampy tylne, Środkowe
górne światło stop, Kierunkowskazy
boczne, Światła stop (Z reflektorami
LED), Lampy tylne (Reflektory
z diodami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Światła kierunkowskazów tylnych
Sedan
1. Upewnij się, czy włącznik zapłonu i
włącznik kierunkowskazów są
wyłączone.
2. Podnieś matę bagażnika.
3.(Strona lewa)
Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki oraz
pokrywę.
(Strona prawa)
Wyjmij pokrywę.
(Strona lewa)
Demontaż
Montaż
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-60

(Strona prawa)
1. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki oraz
nakładkę progu bagażnika.

Demontaż
Montaż
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij spinki oraz
nakładkę boczną bagażnika.

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
4. Wyjmij żarówkę z gniazda.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Komb i
1. Upewnij się, czy włącznik zapłonu i
włącznik świateł przednich znajdują
się w pozycji OFF.
2. Zdejmij pokrywę.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-61
