2016 MAZDA MODEL 6 Instrukcja Obsługi (in Polish)

UWAGA
•System HLA nie działa na łagodnym
wzniesieniu. Co więcej, kąt
nachylenia, przy którym funkcja się
włącza jest uzależniony od
obciążenia samochodu.
•System HLA nie działa, gdy
włączony jest hamulec postojowy,
samochód nie został całkowicie
zatrzymany lub zwolniony jest pedał
sprzęgła.
•Kiedy działa system HLA, pedał
hamulca może się wydawać twardy i
wibrować, lecz nie jest to oznaką
awarii.
•System HLA nie działa, kiedy
lampka sygnalizacyjna systemu
TCS/DSC świeci się.
Patrz rozdział „Lampki ostrzegawcze/
sygnalizacyjne” na stronie 4-49.
•System HLA nie wyłączy się, nawet
jeśli włącznik systemu DSC OFF
został wciśnięty w celu wyłączenia
TCS/DSC.
•(Automatyczna skrzynia biegów)
Mimo iż system HLA nie działa
w trakcie pracy funkcji i-stop, działa
wtedy funkcja zapobiegania
stoczeniu się samochodu.
Podczas jazdy
Hamulec
4-100

System zapobiegający
blokowaniu kół w trakcie
hamowania (ABS)
Moduł sterujący systemu ABS stale
monitoruje prędkość każdego koła. Jeśli
któreś jest bliskie zablokowania, moduł
sterujący systemu ABS automatycznie
zmniejsza i ponownie zwiększa siłę
hamowania na tym kole.

Kierowca odczuje lekkie pulsowanie na
pedale hamulca i może usłyszeć stukot
dochodzący z układu hamulcowego. Jest to
normalne zjawisko, gdy działa system
ABS. Nie hamuj pulsacyjnie. Trzymaj
wciśnięty pedał hamulca.

Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie.
Patrz rozdział „Ostrzeżenie/Lampki
ostrzegawcze” na stronie 4-50.
OSTRZEŻENIE
Nie traktuj systemu ABS jako
gwarancji bezpiecznej jazdy:
ABS nie zapewni bezpieczeństwa
podczas nierozważnej jazdy, jazdy
z nadmierną prędkością, jazdy zbyt
blisko poprzedzającego samochodu,
jazdy po lodzie i śniegu oraz przy
wystąpieniu zjawiska aquaplaningu
(obniżona przyczepność kół
spowodowana warstwą wody
pomiędzy oponą a nawierzchnią
drogi). Istnieje zagrożenie wypadku
drogowego.
UWAGA
•Droga hamowania samochodu
wyposażonego w system ABS może
wydłużyć się na sypkiej nawierzchni
(na przykład śnieg lub żwir), która
przykrywa warstwę utwardzoną.
W takich warunkach samochód bez
systemu ABS może zahamować na
krótszym odcinku, gdyż zablokowane
koła powodują usypywanie się przed
nimi warstw oporowych, które
działają spowalniająco na samochód.
•Dźwięk działania systemu ABS może
być słyszalny podczas uruchamiania
silnika lub bezpośrednio po
uruchomieniu samochodu, niemniej
jednak nie oznacza to usterki.
Podczas jazdy
ABS/TCS/DSC
4-101

System kontroli trakcji
(TCS)
System Kontroli Trakcji (TCS) zapobiega
poślizgowi i zwiększa bezpieczeństwo
poprzez korektę momentu obrotowego
silnika. Gdy system wykryje poślizg
któregoś koła napędowego, zmniejsza
moment obrotowy silnika, aby zapobiec
utracie przyczepności.

Oznacza to, że silnik, poprzez samoczynną
regulację, dostarcza optymalny moment na
koła napędzane, zapobiegając poślizgowi i
utracie przyczepności.

Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie.
Patrz rozdział „Ostrzeżenie/Lampki
ostrzegawcze” na stronie 4-50.
OSTRZEŻENIE
Sam system kontroli trakcji (TCS)
nie gwarantuje bezpiecznej jazdy:
System kontroli trakcji (TCS) nie
zapewni bezpieczeństwa podczas
jazdy nierozważnej, z nadmierną
prędkością, zbyt blisko
poprzedzającego samochodu oraz
przy wystąpieniu zjawiska
aquaplaningu (obniżona
przyczepność kół spowodowana
warstwą wody pomiędzy oponą a
nawierzchnią drogi). Istnieje
zagrożenie wypadku drogowego.
Używaj opon zimowych lub
łańcuchów przeciwpoślizgowych oraz
zmniejsz prędkość, gdy drogi są
pokryte lodem i/lub śniegiem:
Jazda bez urządzeń kontroli napędu
po drogach pokrytych lodem i/lub
śniegiem, zagraża bezpieczeństwu.
System kontroli trakcji (TCS) nie
gwarantuje utrzymania
przyczepności i pomimo jego
posiadania nadal grozi Ci wypadek.
UWAGA
Aby wyłączyć system TCS, naciśnij
wyłącznik DSC OFF (strona 4-105).
Podczas jazdy
ABS/TCS/DSC
4-102

tLampka sygnalizacyjna systemu
TC S / D S C
Ta lampka sygnalizacyjna włączy się na
kilka sekund po ustawieniu włącznika
zapłonu w pozycji ON. Jeśli TCS/DSC jest
aktywny, lampka sygnalizacyjna miga.

Jeśli lampka świeci się na stałe, system
TCS, DSC lub wspomagania awaryjnego
hamowania może być uszkodzony i nie
działać prawidłowo. Zwróć się do
wyspecjalizowanego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
UWAGA
•Oprócz migającej lampki
sygnalizacyjnej usłyszysz delikatny
dźwięk pracy systemu, pochodzący
z przedziału silnika. Oznacza to, że
system TCS/DSC działa prawidłowo.
•Na śliskiej nawierzchni, takiej jak np.
świeży śnieg, przy włączonym
systemie TCS nie będzie możliwe
uzyskanie wysokich obrotów silnika.
System dynamicznej
stabilizacji toru jazdy
(DSC)
System dynamicznej stabilizacji toru jazdy
(DSC) automatycznie kontroluje siłę
hamowania i moment obrotowy silnika
wykorzystując systemy ABS i TCS, aby
zapobiec bocznym poślizgom podczas
jazdy po śliskiej nawierzchni lub podczas
nagłych manewrów. Zwiększa tym samym
bezpieczeństwo jazdy.

Patrz „System zapobiegający blokowaniu
kół w trakcie hamowania ABS” (strona
4-101) i „System kontroli trakcji TCS”
(strona 4-102).

System DSC działa przy prędkości
samochodu powyżej 20 km/h.

Lampka ostrzegawcza włącza się
w przypadku wystąpienia usterki
w systemie.
Patrz rozdział „Ostrzeżenie/Lampki
ostrzegawcze” na stronie 4-50.
Podczas jazdy
ABS/TCS/DSC
4-103

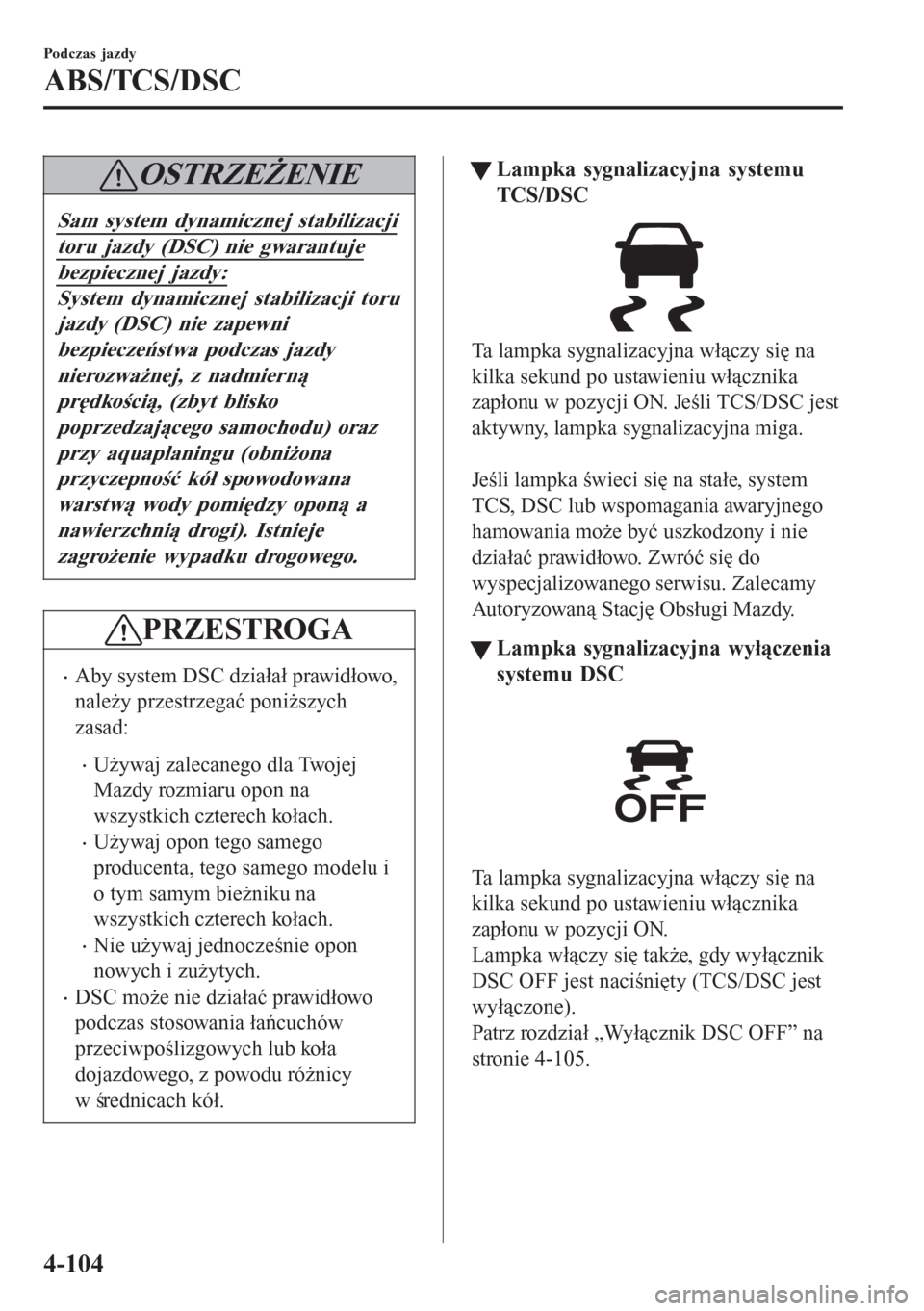

OSTRZEŻENIE
Sam system dynamicznej stabilizacji
toru jazdy (DSC) nie gwarantuje
bezpiecznej jazdy:
System dynamicznej stabilizacji toru
jazdy (DSC) nie zapewni
bezpieczeństwa podczas jazdy
nierozważnej, z nadmierną
prędkością, (zbyt blisko
poprzedzającego samochodu) oraz
przy aquaplaningu (obniżona
przyczepność kół spowodowana
warstwą wody pomiędzy oponą a
nawierzchnią drogi). Istnieje
zagrożenie wypadku drogowego.
PRZESTROGA
•Aby system DSC działał prawidłowo,
należy przestrzegać poniższych
zasad:
•Używaj zalecanego dla Twojej
Mazdy rozmiaru opon na
wszystkich czterech kołach.
•Używaj opon tego samego
producenta, tego samego modelu i
o tym samym bieżniku na
wszystkich czterech kołach.
•Nie używaj jednocześnie opon
nowych i zużytych.
•DSC może nie działać prawidłowo
podczas stosowania łańcuchów
przeciwpoślizgowych lub koła
dojazdowego, z powodu różnicy
w średnicach kół.
tLampka sygnalizacyjna systemu
TCS/D SC
Ta lampka sygnalizacyjna włączy się na
kilka sekund po ustawieniu włącznika
zapłonu w pozycji ON. Jeśli TCS/DSC jest
aktywny, lampka sygnalizacyjna miga.

Jeśli lampka świeci się na stałe, system
TCS, DSC lub wspomagania awaryjnego
hamowania może być uszkodzony i nie
działać prawidłowo. Zwróć się do
wyspecjalizowanego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
tLampka sygnalizacyjna wyłączenia
systemu DSC
Ta lampka sygnalizacyjna włączy się na
kilka sekund po ustawieniu włącznika
zapłonu w pozycji ON.
Lampka włączy się także, gdy wyłącznik
DSC OFF jest naciśnięty (TCS/DSC jest
wyłączone).
Patrz rozdział „Wyłącznik DSC OFF” na
stronie 4-105.

Podczas jazdy
ABS/TCS/DSC
4-104

Jeżeli lampka pozostanie włączona, a
system TCS/DSC nie jest wyłączony,
zwróć się do wyspecjalizowanego serwisu.
Zalecamy Autoryzowaną Stację Obsługi
Mazdy. System DSC może działać
nieprawidłowo.
tWyłącznik systemu DSC (DSC
OFF)
Naciśnij wyłącznik DSC OFF, aby
wyłączyć system TCS/DSC. Lampka
sygnalizacyjna DSC OFF w zestawie
wskaźników włączy się.
Naciśnij jeszcze raz wyłącznik, aby
ponownie włączyć system TCS/DSC.
Lampka sygnalizacyjna DSC OFF
wyłączy się.
UWAGA
•Gdy system DSC jest włączony i
próbujesz ruszyć samochodem, który
ugrzązł, lub wyjechać ze świeżego
śniegu, zadziała system TCS (część
systemu DSC). Naciśnięcie pedału
przyspieszenia nie zwiększy mocy
silnika i ruszenie z miejsca może być
utrudnione. W takiej sytuacji wyłącz
system TCS/DSC.
•Jeśli TCS/DSC jest wyłączony i
silnik zostanie wyłączony poprzez
obrócenie włącznika zapłonu
w pozycję OFF, system włączy się
samoczynnie po obróceniu włącznika
zapłonu w pozycję ON.
•Włączony system TCS/DSC
zapewnia najlepszą trakcję.
•Jeżeli wyłącznik DSC OFF zostanie
naciśnięty i przytrzymany przez 10
sekund lub dłużej, włączy się funkcja
rozpoznania usterki wyłącznika
systemu DSC i system DSC
uaktywni się automatycznie. Lampka
DSC OFF gaśnie, gdy system DSC
jest aktywny.
Podczas jazdy
ABS/TCS/DSC
4-105

System i-ELOOP*
System i-ELOOP to rekuperacyjny układ hamulcowy. Gdy wciskasz pedał hamulca lub
korzystasz z hamowania silnikiem, wytworzona energia kinetyczna jest przekształcana przez
generator elektryczny na energię elektryczną, a przekształcona energia elektryczna jest
magazynowana w ładowalnym akumulatorze (kondensator i akumulator). Zmagazynowana
energia elektryczna jest wykorzystywana do ładowania akumulatora i urządzeń
elektrycznych samochodu.
•Generatorem energii elektrycznej jest alternator o zmiennym napięciu, który przekształca
energię kinetyczną na energię elektryczną i może skutecznie generować prąd w zależności
od warunków panujących w samochodzie.
•Kondensator jest wykorzystywany do szybkiego magazynowania dużej ilości energii
elektrycznej, która może być szybko wykorzystana.
•Będąca elementem tego układu przetwornica DC-DC zmniejsza zmagazynowaną energię
elektryczną do napięcia, jakiego wymagają urządzenia elektryczne samochodu.
Komponenty elektryczne
Komponenty silnika
Systemy pojazdu:
Klimatyzacja
System audio
Światła przednie itp.
Nie wciśnięty pedał przyśpieszenia
Wciśnięty pedał przyśpieszeniaRegeneracja
energii
Ładowanie
Akumulator
Akumulator Energia
Energia
Komponenty elektryczne
Komponenty silnika
Systemy pojazdu:
Klimatyzacja
System audio
Światła przednie itp.
Silnik
Alternator
zmiennego
napięcia
Alternator
zmiennego
napięcia Silnik
Koło KołoKondensator
KondensatorPrzetwornica DC-DC
Przetwornica DC-DC
Energia kinetyczna
Moc elektryczna
Podczas jazdy
System i-ELOOP
4-106*Wybrane wersje.

Alternator
zmiennego
napięcia
KondensatorKonwerter DC-DC
PRZESTROGA
Przez poniższe elementy przepływa prąd o wysokim natężeniu, nie należy ich więc
dotykać.
•Alternator zmiennego napięcia
•Przetwornica DC-DC
•Kondensator
UWAGA
•W zależności od sposobu korzystania z urządzeń elektrycznych samochodu może
wystąpić różnica w zużyciu paliwa.
•W razie konieczności pozbycia się kondensatora zawsze konsultuj się ze specjalistą,
zalecamy Autoryzowane Stacje Obsługi Mazdy.
Z informacjami szczegółowymi można zapoznać się na następującej stronie:
http://www.mazda.com/csr/environment/recycling
Podczas jazdy
System i-ELOOP
4-107
