2016 Hyundai Super Aero City 슈퍼 에어로시티 - 사용 설명서 (in Korean)

안전 주의 사항
2-16
CYHOM116ACYHOM116A

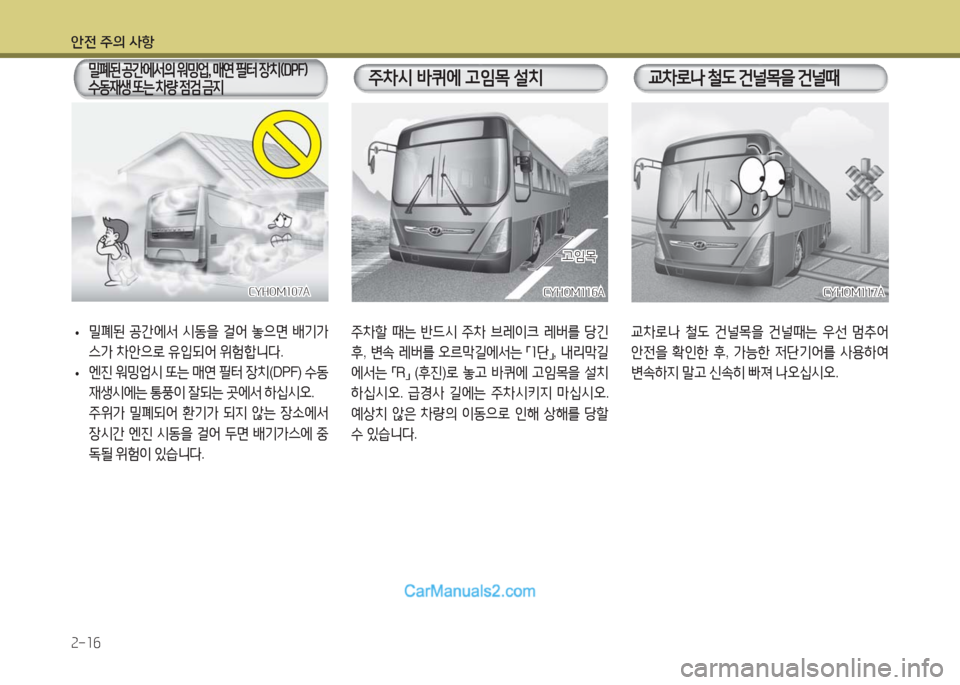

주차할 때는 반드시 주차 브레이크 레버를 당긴
후, 변속 레버를 오르막길에서는 「1단」, 내리막길
에서는 「R」 (후진)로 놓고 바퀴에 고임목을 설치
하십시오. 급경사 길에는 주차시키지 마십시오.
예상치 않은 차량의 이동으로 인해 상해를 당할
수 있습니다.
CYHOM117ACYHOM117A
교차로나 철도 건널목을 건널때는 우선 멈추어
안전을 확인한 후, 가능한 저단기어를 사용하여
변속하지 말고 신속히 빠져 나오십시오.
주차시 바퀴에 고임목 설치교차로나 철도 건널목을 건널때
고임목고임목
CYHOM107ACYHOM107A
•밀폐된 공간에서 시동을 걸어 놓으면 배기가
스가 차안으로 유입되어 위험합니다.
•엔진 워밍업시 또는 매연 필터 장치(DPF) 수동
재생시에는 통풍이 잘되는 곳에서 하십시오.
주위가 밀폐되어 환기가 되지 않는 장소에서
장시간 엔진 시동을 걸어 두면 배기가스에 중
독될 위험이 있습니다.
밀폐된 공간에서의 워밍업, 매연 필터 장치(DPF)
수동재생 또는 차량 점검 금지

안전 주의 사항
2-17

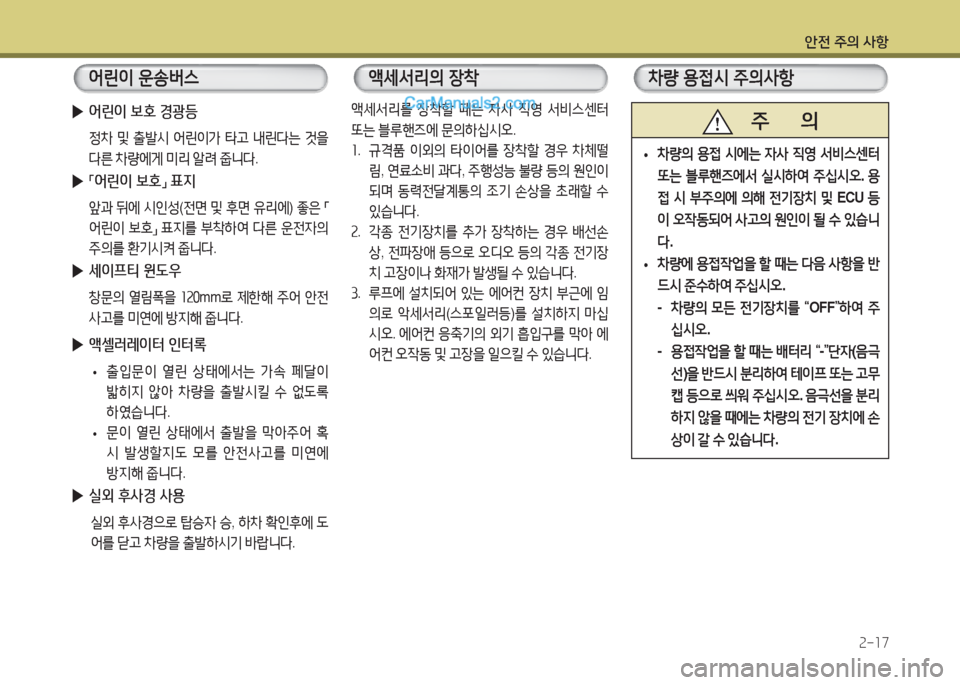

▶어린이 보호 경광등
정차 및 출발시 어린이가 타고 내린다는 것을
다른 차량에게 미리 알려 줍니다.
▶「어린이 보호」 표지
앞과 뒤에 시인성(전면 및 후면 유리에) 좋은 「
어린이 보호」 표지를 부착하여 다른 운전자의
주의를 환기시켜 줍니다.
▶세이프티 윈도우
창문의 열림폭을 120mm로 제한해 주어 안전
사고를 미연에 방지해 줍니다.
▶액셀러레이터 인터록
•출입문이 열린 상태에서는 가속 페달이
밟히지 않아 차량을 출발시킬 수 없도록
하였습니다.
•문이 열린 상태에서 출발을 막아주어 혹
시 발생할지도 모를 안전사고를 미연에
방지해 줍니다.
▶실외 후사경 사용
실외 후사경으로 탑승자 승, 하차 확인후에 도
어를 닫고 차량을 출발하시기 바랍니다.
어린이 운송버스
액세서리를 장착할 때는 자사 직영 서비스센터
또는 블루핸즈에 문의하십시오.
1. 규격품 이외의 타이어를 장착할 경우 차체떨
림, 연료소비 과다, 주행성능 불량 등의 원인이
되며 동력전달계통의 조기 손상을 초래할 수
있습니다.
2. 각종 전기장치를 추가 장착하는 경우 배선손
상, 전파장애 등으로 오디오 등의 각종 전기장
치 고장이나 화재가 발생될 수 있습니다.
3. 루프에 설치되어 있는 에어컨 장치 부근에 임
의로 악세서리(스포일러등)를 설치하지 마십
시오. 에어컨 응축기의 외기 흡입구를 막아 에
어컨 오작동 및 고장을 일으킬 수 있습니다.
액세서리의 장착 차량 용접시 주의사항
주 의
•차량의 용접 시에는 자사 직영 서비스센터
또는 블루핸즈에서 실시하여 주십시오. 용
접 시 부주의에 의해 전기장치 및 ECU 등
이 오작동되어 사고의 원인이 될 수 있습니
다.
•차량에 용접작업을 할 때는 다음 사항을 반
드시 준수하여 주십시오.
- 차량의 모든 전기장치를 “OFF”하여 주
십시오.
- 용접작업을 할 때는 배터리 “-”단자(음극
선)을 반드시 분리하여 테이프 또는 고무
캡 등으로 씌워 주십시오. 음극선을 분리
하지 않을 때에는 차량의 전기 장치에 손
상이 갈 수 있습니다.

안전 주의 사항
2-18

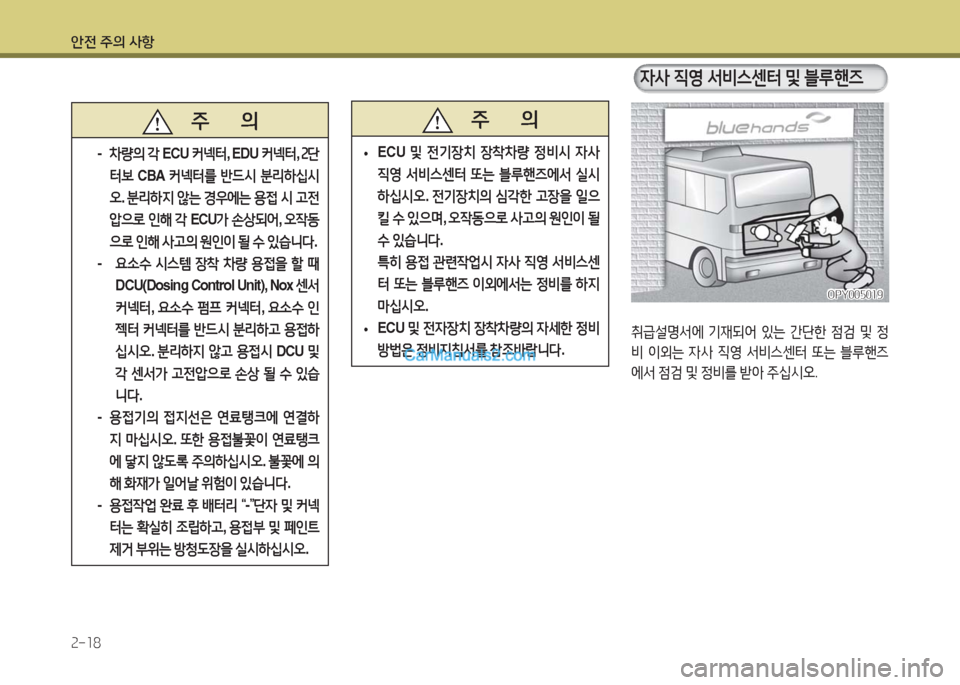

취급설명서에 기재되어 있는 간단한 점검 및 정
비 이외는 자사 직영 서비스센터 또는 블루핸즈
에서 점검 및 정비를 받아 주십시오.
자사 직영 서비스센터 및 블루핸즈
OPY005019OPY005019
주 의
• ECU 및 전기장치 장착차량 정비시 자사
직영 서비스센터 또는 블루핸즈에서 실시
하십시오. 전기장치의 심각한 고장을 일으
킬 수 있으며, 오작동으로 사고의 원인이 될
수 있습니다.
특히 용접 관련작업시 자사 직영 서비스센
터 또는 블루핸즈 이외에서는 정비를 하지
마십시오.
•ECU 및 전자장치 장착차량의 자세한 정비
방법은 정비지침서를 참조바랍니다.
주 의
- 차량의 각 ECU 커넥터, EDU 커넥터, 2단
터보 CBA 커넥터를 반드시 분리하십시
오. 분리하지 않는 경우에는 용접 시 고전
압으로 인해 각 ECU가 손상되어, 오작동
으로 인해 사고의 원인이 될 수 있습니다.
- 요소수 시스템 장착 차량 용접을 할 때
DCU(Dosing Control Unit), Nox 센서
커넥터, 요소수 펌프 커넥터, 요소수 인
젝터 커넥터를 반드시 분리하고 용접하
십시오. 분리하지 않고 용접시 DCU 및
각 센서가 고전압으로 손상 될 수 있습
니다.
- 용접기의 접지선은 연료탱크에 연결하
지 마십시오. 또한 용접불꽃이 연료탱크
에 닿지 않도록 주의하십시오. 불꽃에 의
해 화재가 일어날 위험이 있습니다.
- 용접작업 완료 후 배터리 “-”단자 및 커넥
터는 확실히 조립하고, 용접부 및 페인트
제거 부위는 방청도장을 실시하십시오.

안전 주의 사항
2-19
OAM029001OAM029001

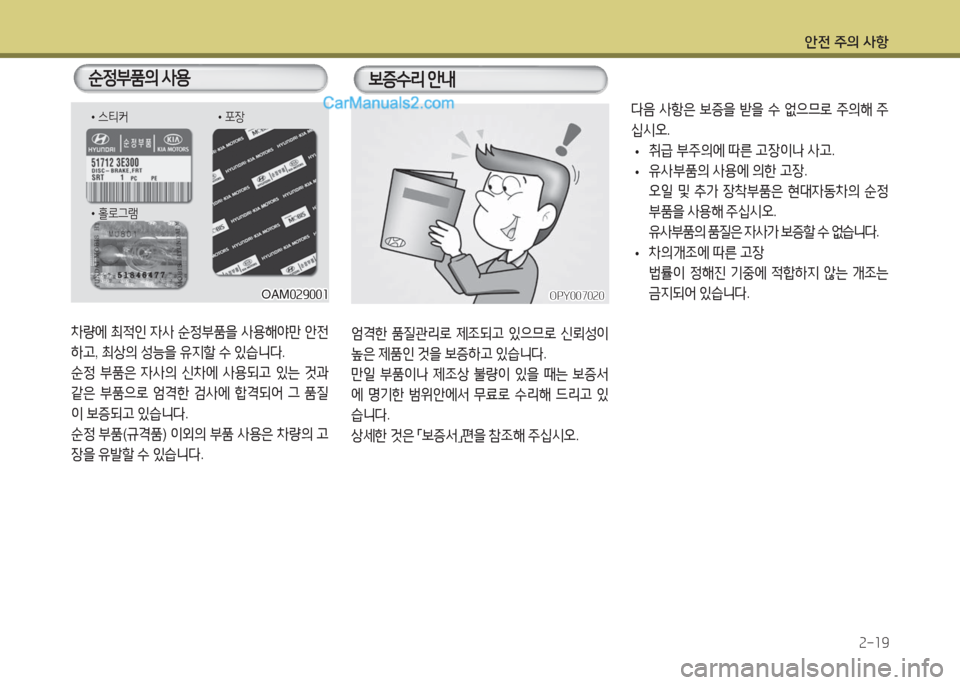

차량에 최적인 자사 순정부품을 사용해야만 안전
하고, 최상의 성능을 유지할 수 있습니다.
순정 부품은 자사의 신차에 사용되고 있는 것과
같은 부품으로 엄격한 검사에 합격되어 그 품질
이 보증되고 있습니다.
순정 부품(규격품) 이외의 부품 사용은 차량의 고
장을 유발할 수 있습니다.
순정부품의 사용
•스티커•포장
•홀로그램
OPY007020OPY007020
엄격한 품질관리로 제조되고 있으므로 신뢰성이
높은 제품인 것을 보증하고 있습니다.
만일 부품이나 제조상 불량이 있을 때는 보증서
에 명기한 범위안에서 무료로 수리해 드리고 있
습니다.
상세한 것은 「보증서」편을 참조해 주십시오.
보증수리 안내
다음 사항은 보증을 받을 수 없으므로 주의해 주
십시오.
•취급 부주의에 따른 고장이나 사고.
•유사부품의 사용에 의한 고장.
오일 및 추가 장착부품은 현대자동차의 순정
부품을 사용해 주십시오.
유사부품의 품질은 자사가 보증할 수 없습니다.
•차의개조에 따른 고장
법률이 정해진 기중에 적합하지 않는 개조는
금지되어 있습니다.

안전 주의 사항
2-20
CYHOM120ACYHOM120A
CYHOM122ACYHOM122A

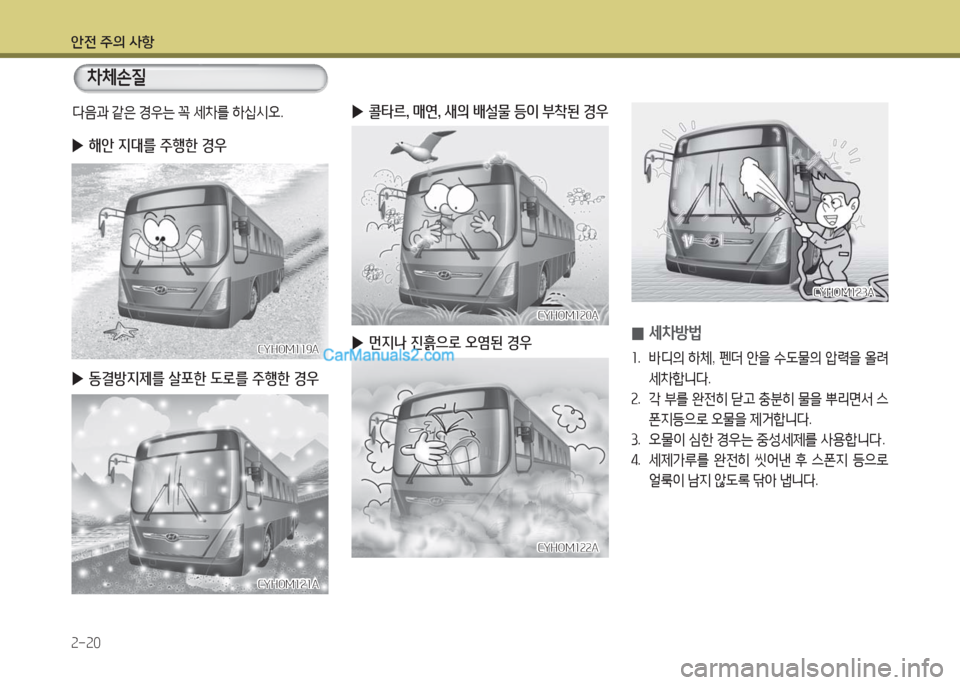

0세차방법
1. 바디의 하체, 펜더 안을 수도물의 압력을 올려
세차합니다.
2. 각 부를 완전히 닫고 충분히 물을 뿌리면서 스
폰지등으로 오물을 제거합니다.
3. 오물이 심한 경우는 중성세제를 사용합니다.
4. 세제가루를 완전히 씻어낸 후 스폰지 등으로
얼룩이 남지 않도록 닦아 냅니다.
CYHOM123ACYHOM123A
▶ 콜타르, 매연, 새의 배설물 등이 부착된 경우
▶ 먼지나 진흙으로 오염된 경우
CYHOM121ACYHOM121A
CYHOM119ACYHOM119A
다음과 같은 경우는 꼭 세차를 하십시오.
차체손질
▶해안 지대를 주행한 경우
▶ 동결방지제를 살포한 도로를 주행한 경우

안전 주의 사항
2-21

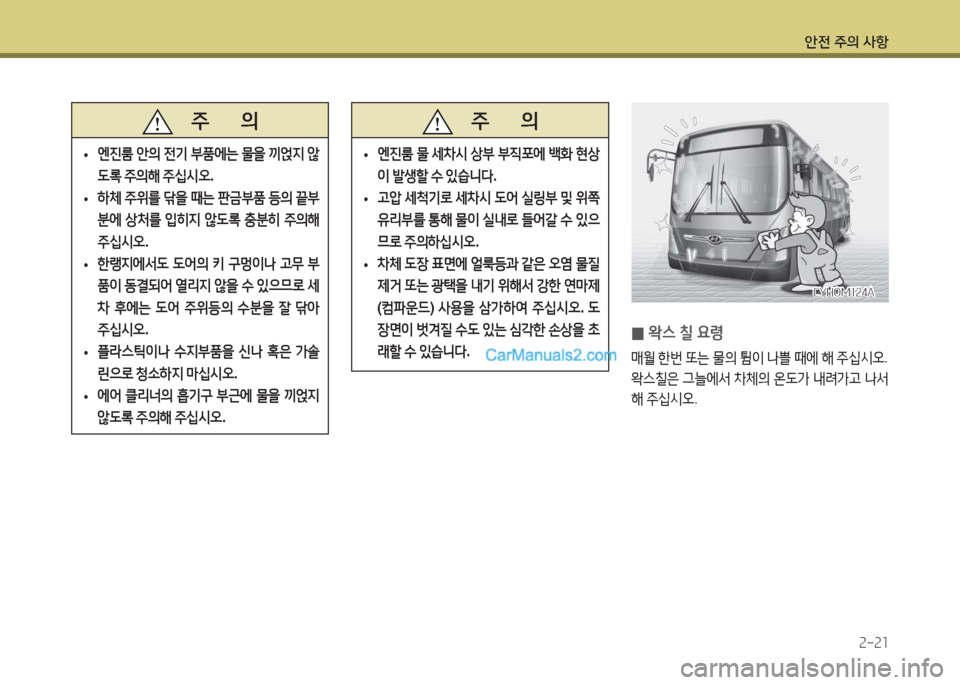

주 의
•엔진룸 안의 전기 부품에는 물을 끼얹지 않
도록 주의해 주십시오.
•하체 주위를 닦을 때는 판금부품 등의 끝부
분에 상처를 입히지 않도록 충분히 주의해
주십시오.
•한랭지에서도 도어의 키 구멍이나 고무 부
품이 동결되어 열리지 않을 수 있으므로 세
차 후에는 도어 주위등의 수분을 잘 닦아
주십시오.
•플라스틱이나 수지부품을 신나 혹은 가솔
린으로 청소하지 마십시오.
•에어 클리너의 흡기구 부근에 물을 끼얹지
않도록 주의해 주십시오.
0왁스 칠 요령
매월 한번 또는 물의 튐이 나쁠 때에 해 주십시오.
왁스칠은 그늘에서 차체의 온도가 내려가고 나서
해 주십시오.
CYHOM124ACYHOM124A
주 의
•엔진룸 물 세차시 상부 부직포에 백화 현상
이 발생할 수 있습니다.
• 고압 세척기로 세차시 도어 실링부 및 위쪽
유리부를 통해 물이 실내로 들어갈 수 있으
므로 주의하십시오.
•차체 도장 표면에 얼룩등과 같은 오염 물질
제거 또는 광택을 내기 위해서 강한 연마제
(컴파운드) 사용을 삼가하여 주십시오. 도
장면이 벗겨질 수도 있는 심각한 손상을 초
래할 수 있습니다.

안전 주의 사항
2-22

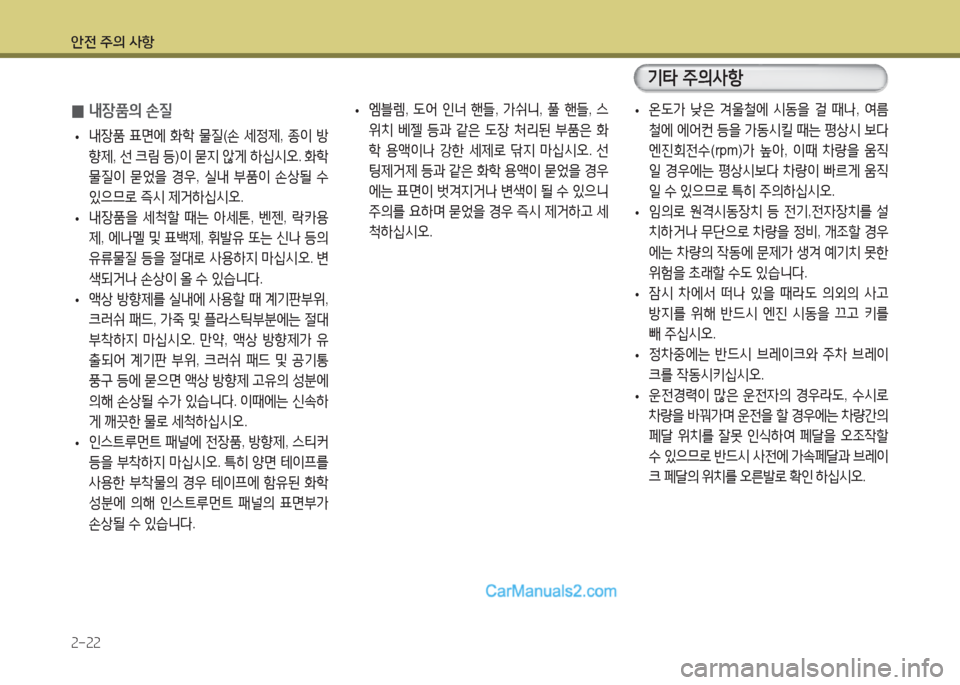

•온도가 낮은 겨울철에 시동을 걸 때나, 여름
철에 에어컨 등을 가동시킬 때는 평상시 보다
엔진회전수(rpm)가 높아, 이때 차량을 움직
일 경우에는 평상시보다 차량이 빠르게 움직
일 수 있으므로 특히 주의하십시오.
•임의로 원격시동장치 등 전기,전자장치를 설
치하거나 무단으로 차량을 정비, 개조할 경우
에는 차량의 작동에 문제가 생겨 예기치 못한
위험을 초래할 수도 있습니다.
•잠시 차에서 떠나 있을 때라도 의외의 사고
방지를 위해 반드시 엔진 시동을 끄고 키를
빼 주십시오.
•정차중에는 반드시 브레이크와 주차 브레이
크를 작동시키십시오.
•운전경력이 많은 운전자의 경우라도, 수시로
차량을 바꿔가며 운전을 할 경우에는 차량간의
페달 위치를 잘못 인식하여 페달을 오조작할
수 있으므로 반드시 사전에 가속페달과 브레이
크 페달의 위치를 오른발로 확인 하십시오.
•엠블렘, 도어 인너 핸들, 가쉬니, 풀 핸들, 스
위치 베젤 등과 같은 도장 처리된 부품은 화
학 용액이나 강한 세제로 닦지 마십시오. 선
팅제거제 등과 같은 화학 용액이 묻었을 경우
에는 표면이 벗겨지거나 변색이 될 수 있으니
주의를 요하며 묻었을 경우 즉시 제거하고 세
척하십시오.
기타 주의사항
0내장품의 손질
•내장품 표면에 화학 물질(손 세정제, 종이 방
향제, 선 크림 등)이 묻지 않게 하십시오. 화학
물질이 묻었을 경우, 실내 부품이 손상될 수
있으므로 즉시 제거하십시오.
•내장품을 세척할 때는 아세톤, 벤젠, 락카용
제, 에나멜 및 표백제, 휘발유 또는 신나 등의
유류물질 등을 절대로 사용하지 마십시오. 변
색되거나 손상이 올 수 있습니다.
•액상 방향제를 실내에 사용할 때 계기판부위,
크러쉬 패드, 가죽 및 플라스틱부분에는 절대
부착하지 마십시오. 만약, 액상 방향제가 유
출되어 계기판 부위, 크러쉬 패드 및 공기통
풍구 등에 묻으면 액상 방향제 고유의 성분에
의해 손상될 수가 있습니다. 이때에는 신속하
게 깨끗한 물로 세척하십시오.
•인스트루먼트 패널에 전장품, 방향제, 스티커
등을 부착하지 마십시오. 특히 양면 테이프를
사용한 부착물의 경우 테이프에 함유된 화학
성분에 의해 인스트루먼트 패널의 표면부가
손상될 수 있습니다.

안전 주의 사항
2-23

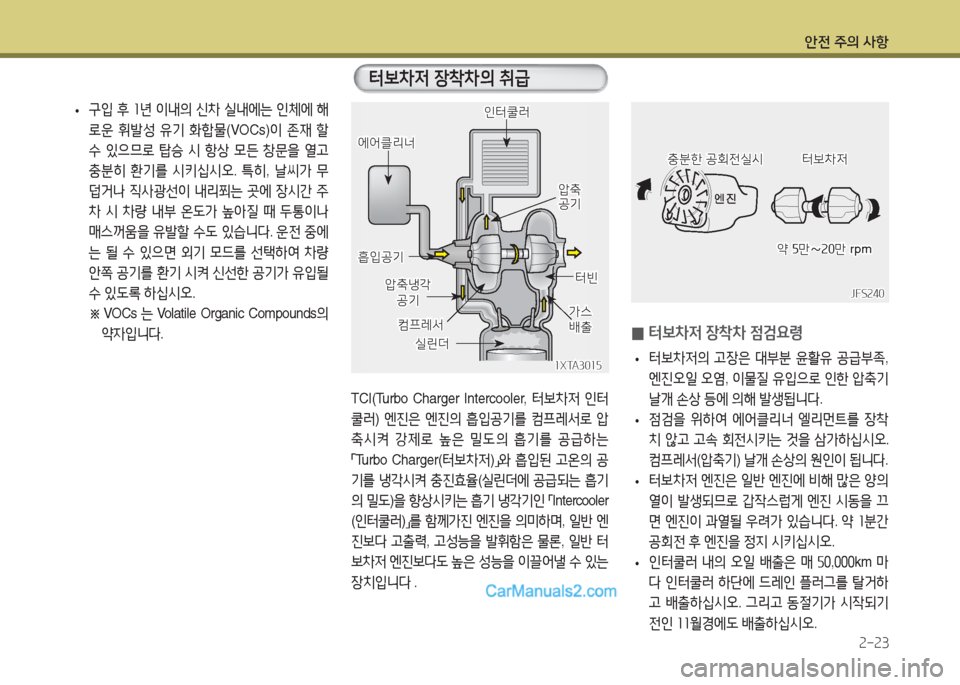

•구입 후 1년 이내의 신차 실내에는 인체에 해
로운 휘발성 유기 화합물(VOCs)이 존재 할
수 있으므로 탑승 시 항상 모든 창문을 열고
충분히 환기를 시키십시오. 특히, 날씨가 무
덥거나 직사광선이 내리쬐는 곳에 장시간 주
차 시 차량 내부 온도가 높아질 때 두통이나
매스꺼움을 유발할 수도 있습니다. 운전 중에
는 될 수 있으면 외기 모드를 선택하여 차량
안쪽 공기를 환기 시켜 신선한 공기가 유입될
수 있도록 하십시오.
※ VOCs 는 Volatile Organic Compounds의
약자입니다. 0터보차저 장착차 점검요령
•터보차저의 고장은 대부분 윤활유 공급부족,
엔진오일 오염, 이물질 유입으로 인한 압축기
날개 손상 등에 의해 발생됩니다.
•점검을 위하여 에어클리너 엘리먼트를 장착
치 않고 고속 회전시키는 것을 삼가하십시오.
컴프레서(압축기) 날개 손상의 원인이 됩니다.
•터보차저 엔진은 일반 엔진에 비해 많은 양의
열이 발생되므로 갑작스럽게 엔진 시동을 끄
면 엔진이 과열될 우려가 있습니다. 약 1분간
공회전 후 엔진을 정지 시키십시오.
•인터쿨러 내의 오일 배출은 매 50,000km 마
다 인터쿨러 하단에 드레인 플러그를 탈거하
고 배출하십시오. 그리고 동절기가 시작되기
전인 11월경에도 배출하십시오.
충분한 공회전실시충분한 공회전실시터보차저터보차저
약 5만∼20만 rpm약 5만∼20만 rpm
JFS240JFS240
TCI(Turbo Charger Intercooler, 터보차저 인터
쿨러) 엔진은 엔진의 흡입공기를 컴프레서로 압
축시켜 강제로 높은 밀도의 흡기를 공급하는
「Tu r b o C h a r g e r (터보차저)」와 흡입된 고온의 공
기를 냉각시켜 충진효율(실린더에 공급되는 흡기
의 밀도)을 향상시키는 흡기 냉각기인 「Intercooler
(인터쿨러)」를 함께가진 엔진을 의미하며, 일반 엔
진보다 고출력, 고성능을 발휘함은 물론, 일반 터
보차저 엔진보다도 높은 성능을 이끌어낼 수 있는
장치입니다 .
터보차저 장착차의 취급
인터쿨러인터쿨러
실린더실린더
가스가스배출배출컴프레서컴프레서
터빈터빈
압축압축공기공기
흡입공기흡입공기
에어클리너에어클리너
압축냉각 압축냉각 공기공기
1XTA30151XTA3015
