편의 장치
4-36
●주행가능거리(디젤)
- 현재 차량의 잔여 연료량 및 주행조건으로
주행할 수 있는 거리를 표시합니다.
- 다음의 경우에 “---”를 표시합니다
1. 주행가능거리가 특정거리 이하일때
2. 연료센서 이상 감지시
OGZ045055OGZ045055
00디젤디젤 ●연료 소모량
- 시동 이후 누적 사용한 연료량을 표시합니다.
- 사용한 연료량 관리를 위하여 RESET 기능
을 가지고 있으며 SEL 버튼을 1초이상 길
게 누르면 초기화 됩니다.
주 의
연비게이지의 표시값은 배터리 탈거/리셋시/
주유후에는 초기화를 위하여 ''---''를 표시하게
됩니다.
하지만 정상적인 주행조건이 되면 적절한 정
보를 표시하게 됩니다.
▶ 게이지 정보 화면
1. 상,하 항목 이동 버튼(▲/▼)를 움직여서 선
택하고자 하는 곳에 두고 항목선택 버튼
(SEL)를 누르십시오. 선택된 게이지의 정
보를 읽을수 있습니다.
2. 선택할 수 있는 정보는 에어탱크 압력 게이
지, 엔진오일 압력 게이지, 차량 전압 게이
지, 수트(SOOT) 게이지, 전/후측 브레이크
마모 잔량 표시(사양적용시), 평균연비/순
간연비, 주행가능거리/연료소모량입니다.
3. ESC 버튼을 누르면 이전 화면으로 이동 합
니다.
OGV024018OGV024018
00CNGCNG

편의 장치

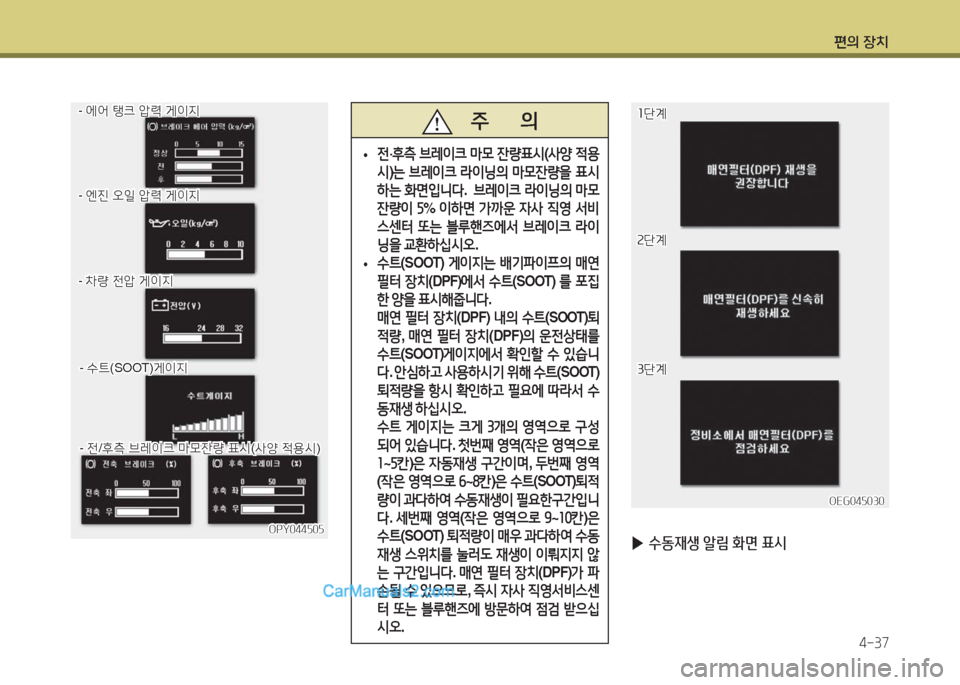

4-37
OPY044505OPY044505
- 에어 탱크 압력 게이지- 에어 탱크 압력 게이지
- 엔진 오일 압력 게이지- 엔진 오일 압력 게이지
- 차량 전압 게이지- 차량 전압 게이지
- 전/후측 브레이크 마모잔량 표시(사양 적용시)- 전/후측 브레이크 마모잔량 표시(사양 적용시)
- 수트(SOOT)게이지- 수트(SOOT)게이지
주 의
•전·후측 브레이크 마모 잔량표시(사양 적용
시)는 브레이크 라이닝의 마모잔량을 표시
하는 화면입니다. 브레이크 라이닝의 마모
잔량이 5% 이하면 가까운 자사 직영 서비
스센터 또는 블루핸즈에서 브레이크 라이
닝을 교환하십시오.
•수트(SOOT) 게이지는 배기파이프의 매연
필터 장치(DPF)에서 수트(SOOT) 를 포집
한 양을 표시해줍니다.
매연 필터 장치(DPF) 내의 수트(SOOT)퇴
적량, 매연 필터 장치(DPF)의 운전상태를
수트(SOOT)게이지에서 확인할 수 있습니
다. 안심하고 사용하시기 위해 수트(SOOT)
퇴적량을 항시 확인하고 필요에 따라서 수
동재생 하십시오.
수트 게이지는 크게 3개의 영역으로 구성
되어 있습니다. 첫번째 영역(작은 영역으로
1~5칸)은 자동재생 구간이며, 두번째 영역
(작은 영역으로 6~8칸)은 수트(SOOT)퇴적
량이 과다하여 수동재생이 필요한구간입니
다. 세번째 영역(작은 영역으로 9~10칸)은
수트(SOOT) 퇴적량이 매우 과다하여 수동
재생 스위치를 눌러도 재생이 이뤄지지 않
는 구간입니다. 매연 필터 장치(DPF)가 파
손될 수 있으므로, 즉시 자사 직영서비스센
터 또는 블루핸즈에 방문하여 점검 받으십
시오.
OEG045030OEG045030
1단계1단계
2단계2단계
3단계3단계
▶수동재생 알림 화면 표시

편의 장치

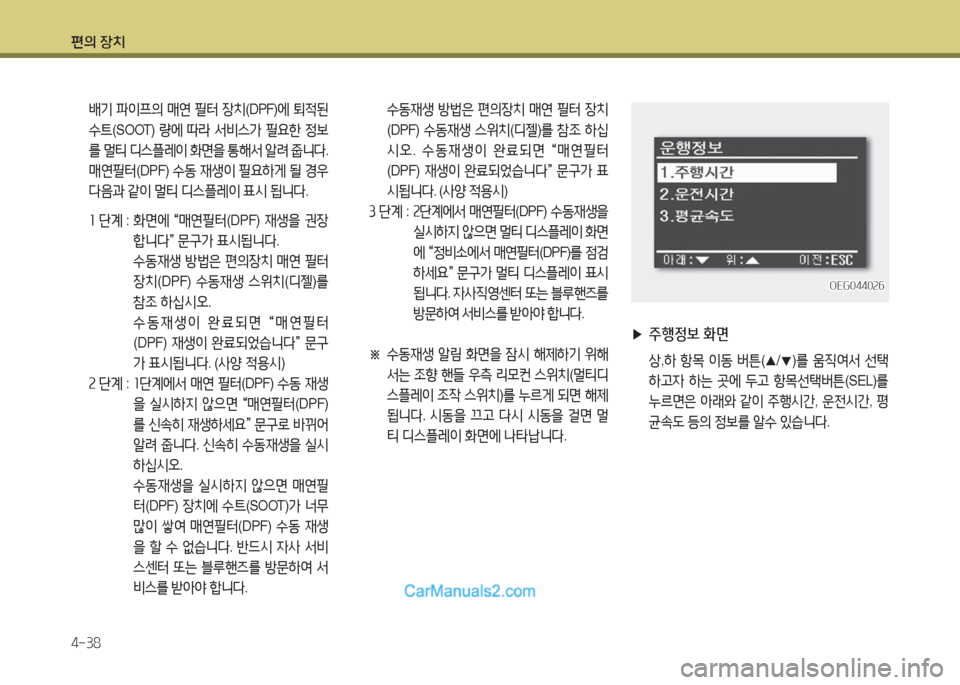

4-38
▶주행정보 화면
상,하 항목 이동 버튼(▲/▼)를 움직여서 선택
하고자 하는 곳에 두고 항목선택버튼(SEL)를
누르면은 아래와 같이 주행시간, 운전시간, 평
균속도 등의 정보를 알수 있습니다.
OEG044026OEG044026
배기 파이프의 매연 필터 장치(DPF)에 퇴적된
수트(SOOT) 량에 따라 서비스가 필요한 정보
를 멀티 디스플레이 화면을 통해서 알려 줍니다.
매연필터(DPF) 수동 재생이 필요하게 될 경우
다음과 같이 멀티 디스플레이 표시 됩니다.
1 단계 : 화면에 “매연필터(DPF) 재생을 권장
합니다” 문구가 표시됩니다.
수동재생 방법은 편의장치 매연 필터
장치(DPF) 수동재생 스위치(디젤)를
참조 하십시오.
수동재생이 완료되면 “매연필터
(DPF) 재생이 완료되었습니다” 문구
가 표시됩니다. (사양 적용시)
2 단계 : 1단계에서 매연 필터(DPF) 수동 재생
을 실시하지 않으면 “매연필터(DPF)
를 신속히 재생하세요” 문구로 바뀌어
알려 줍니다. 신속히 수동재생을 실시
하십시오.
수동재생을 실시하지 않으면 매연필
터(DPF) 장치에 수트(SOOT)가 너무
많이 쌓여 매연필터(DPF) 수동 재생
을 할 수 없습니다. 반드시 자사 서비
스센터 또는 블루핸즈를 방문하여 서
비스를 받아야 합니다.
수동재생 방법은 편의장치 매연 필터 장치
(DPF) 수동재생 스위치(디젤)를 참조 하십
시오. 수동재생이 완료되면 “매연필터
(DPF) 재생이 완료되었습니다” 문구가 표
시됩니다. (사양 적용시)
3 단계 : 2단계에서 매연필터(DPF) 수동재생을
실시하지 않으면 멀티 디스플레이 화면
에 “정비소에서 매연필터(DPF)를 점검
하세요” 문구가 멀티 디스플레이 표시
됩니다. 자사직영센터 또는 블루핸즈를
방문하여 서비스를 받아야 합니다.
※ 수동재생 알림 화면을 잠시 해제하기 위해
서는 조향 핸들 우측 리모컨 스위치(멀티디
스플레이 조작 스위치)를 누르게 되면 해제
됩니다. 시동을 끄고 다시 시동을 걸면 멀
티 디스플레이 화면에 나타납니다.

편의 장치

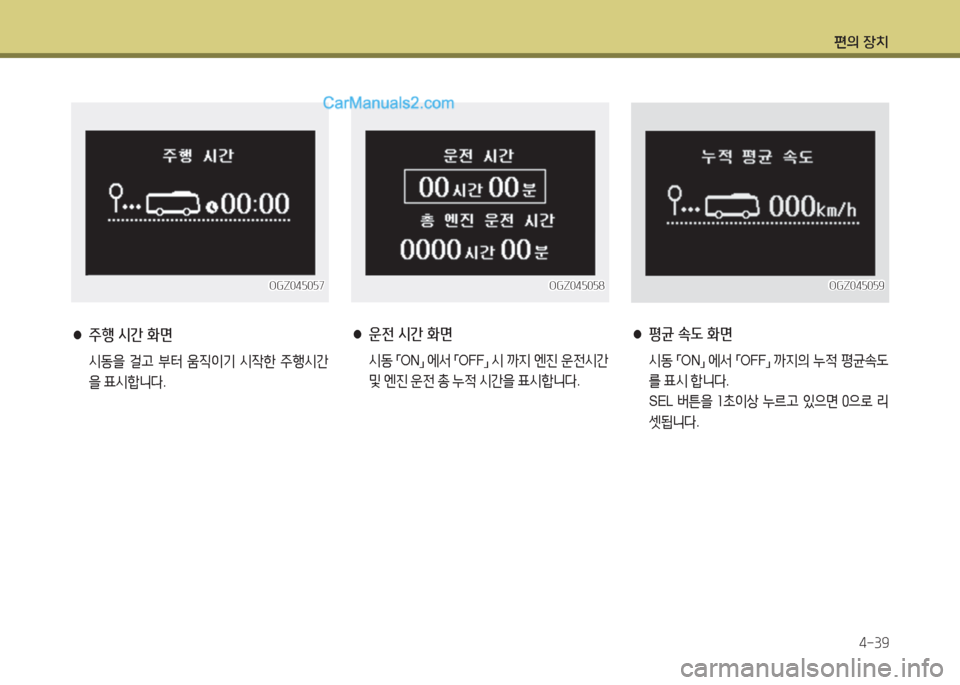

4-39
OGZ045057OGZ045057
●주행 시간 화면
시동을 걸고 부터 움직이기 시작한 주행시간
을 표시합니다.
●운전 시간 화면
시동 「ON」 에서 「OFF」 시 까지 엔진 운전시간
및 엔진 운전 총 누적 시간을 표시합니다.
OGZ045058OGZ045058
●평균 속도 화면
시동 「ON」 에서 「OFF」 까지의 누적 평균속도
를 표시 합니다.
SEL 버튼을 1초이상 누르고 있으면 0으로 리
셋됩니다.
OGZ045059OGZ045059

편의 장치
4-40
▶알람 설정 화면
1. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택하고자 하는 곳에 두고 항목선택버튼
(SEL)를 누르십시오.
2. 상·하 항목 이동 버튼(▲/▼)를 움직여서 선
택/해제를 선택으로 변환후 항목선택 버튼
(SEL)을 누르면 시간이 선택되고, 상,하 항
목 이동 버튼(▲/▼)를 움직여서 시간 설정
후 항목선택 버튼(SEL)을 누르면 시간이
선택되면서 분으로 커서가 이동됩니다.
3. 선택하고자 하는 분단위를 지정하고 항목
선택 버튼(SEL)을 누르면 선택이 완료 됩
니다.

알람시각, 차량과속경고, 운전시간경고, 공회
전시간경고등의 알람을 설정할 수 있으며 설
정 방법 및 구성은 다음의 알람 시각과 동일합
니다.
OEG044028OEG044028
●알람 시각 설정 화면
알람 시각에 도달하면 마지막 화면이 표시되
며 경고음이 5회 울리게 됩니다.
이때 아무키나 누르게 되면 알람설정이 자동
으로 해제됩니다.
▶환경설정 화면
상·하 항목 이동 버튼(▲/▼)를 움직여서 선택
하고자 하는 곳에 두고 항목선택버튼(SEL)를
누르면 아래와 같이 LCD밝기 및 현재시각을
조정할 수 있습니다.
OGZ045061OGZ045061

편의 장치

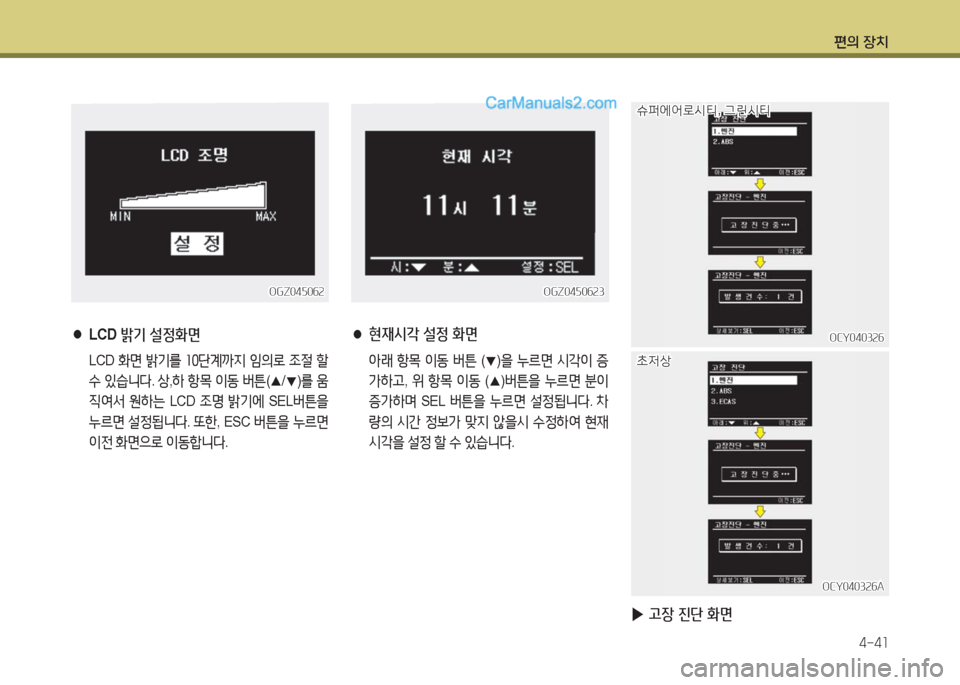

4-41
OGZ045062OGZ045062
●LCD 밝기 설정화면
LCD 화면 밝기를 10단계까지 임의로 조절 할
수 있습니다. 상,하 항목 이동 버튼(▲/▼)를 움
직여서 원하는 LCD 조명 밝기에 SEL버튼을
누르면 설정됩니다. 또한, ESC 버튼을 누르면
이전 화면으로 이동합니다.
OGZ0450623OGZ0450623
●현재시각 설정 화면
아래 항목 이동 버튼 (▼)을 누르면 시각이 증
가하고, 위 항목 이동 (▲)버튼을 누르면 분이
증가하며 SEL 버튼을 누르면 설정됩니다. 차
량의 시간 정보가 맞지 않을시 수정하여 현재
시각을 설정 할 수 있습니다.
OCY040326OCY040326
OCY040326AOCY040326A
초저상초저상
슈퍼에어로시티, 그린시티슈퍼에어로시티, 그린시티
▶ 고장 진단 화면

편의 장치

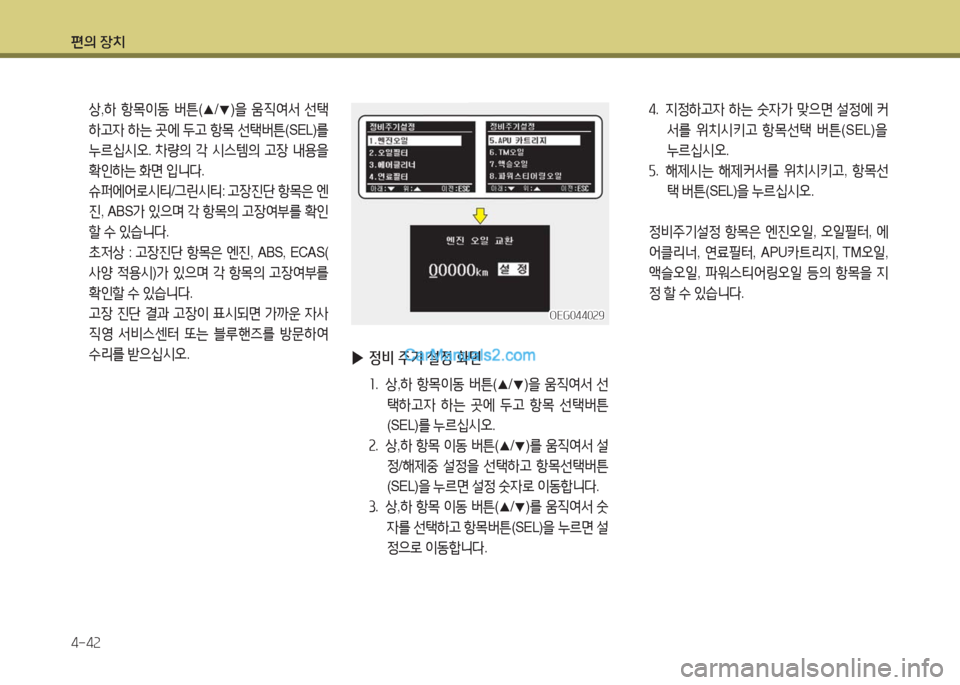

4-42
상,하 항목이동 버튼(▲/▼)을 움직여서 선택
하고자 하는 곳에 두고 항목 선택버튼(SEL)를
누르십시오. 차량의 각 시스템의 고장 내용을
확인하는 화면 입니다.
슈퍼에어로시티/그린시티: 고장진단 항목은 엔
진, ABS가 있으며 각 항목의 고장여부를 확인
할 수 있습니다.
초저상 : 고장진단 항목은 엔진, ABS, ECAS(
사양 적용시)가 있으며 각 항목의 고장여부를
확인할 수 있습니다.
고장 진단 결과 고장이 표시되면 가까운 자사
직영 서비스센터 또는 블루핸즈를 방문하여
수리를 받으십시오. ▶정비 주기 설정 화면
1. 상,하 항목이동 버튼(▲/▼)을 움직여서 선
택하고자 하는 곳에 두고 항목 선택버튼
(SEL)를 누르십시오.
2. 상,하 항목 이동 버튼(▲/▼)를 움직여서 설
정/해제중 설정을 선택하고 항목선택버튼
(SEL)을 누르면 설정 숫자로 이동합니다.
3. 상,하 항목 이동 버튼(▲/▼)를 움직여서 숫
자를 선택하고 항목버튼(SEL)을 누르면 설
정으로 이동합니다.
OEG044029OEG044029
4. 지정하고자 하는 숫자가 맞으면 설정에 커
서를 위치시키고 항목선택 버튼(SEL)을
누르십시오.
5. 해제시는 해제커서를 위치시키고, 항목선
택 버튼(SEL)을 누르십시오.
정비주기설정 항목은 엔진오일, 오일필터, 에
어클리너, 연료필터, APU카트리지, TM오일,
액슬오일, 파워스티어링오일 등의 항목을 지
정 할 수 있습니다.

편의 장치
4-43
설정된 정비 주기에 도달하면 시동키를 “ON”하
면 자동으로 교환 여부 화면이 표시 됩니다.
YES를 선택하게 되면 다음 시동시에 표시되지는
않지만 다시 설정된 정비주기가 되면 교환 주기
점검 화면이 표시됩니다. N O를 선택하게 되면 다
음 시동시에도 교환 주기 점검 화면이 표시되어
운전자에게 교환주기를 알려줍니다. 정비주기 해
제는 해당 항목의 정비 주기 항목에서 할 수 있습
니다.
OGV026028OGV026028
2. 총 주행거리및 구간거리표시부
스위치 절환에 따라 총 주행거리 및 구간 거리
를 표시합니다.
3. 경고등 표시부
각 시스템의 이상유무 및 작동상태를 표시하
며, 각 점등 조건은 ‘ 경고등 및 표시등’ 편을 참
조하시길 바랍니다.
- 슈퍼에어로시티/그린시티/초저상(C6AF/
C6GB엔진) : 냉각수 부족 표시등, 자동변
속기 과열 경고등(초저상), 자동변속기 점검
등(초저상), 연료 충진 표시등, 리타더 브레
이크 작동 표시등, 자동 그리스 작동 표시
등, 슬라이딩 램프 표시등(초저상), 슬라이딩
램프 오픈 표시등(초저상), 장애인 하차 표시
등(초저상), 리타더 브레이크 과열 경고등

- 슈퍼에어로시티/그린시티(D6HC, D6GB엔
진) : 배기브레이크 표시등, 리타더 브레이크
표시등(사양 적용시), 리타더 과열 경고등(사
양 적용시), 자동그리스 작동 표시등(사양 적
용시), 듀얼파워 표시등(사양 적용시), 도어 열
림 경고등, 자동변속기 과열 표시등(사양 적
용시), 자동변속기 점검등(사양 적용시), 제이
크 브레이크 표시등(사양 적용시), ASR 작동
등(사양 적용시)
