2016 Hyundai Super Aero City 슈퍼 에어로시티 - 사용 설명서 (in Korean)

안내
1-4
1. 전자식 안내 전광판/행선지등/실내등 스위치 …4-53

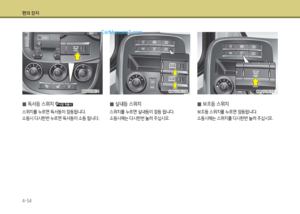

2. 파워모드/듀얼파워 스위치/보조등/
실내등 스위치 ……………………………4-57/4-54

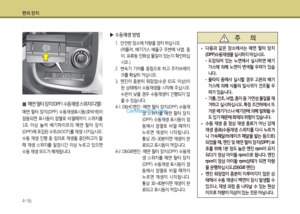

3. 배터리 릴레이/DPF 수동 재생 스위치/
운전석등 스위치 …………………………4-52/4-56
4. 전조/방향지시/디머등 스위치 ………………4-46

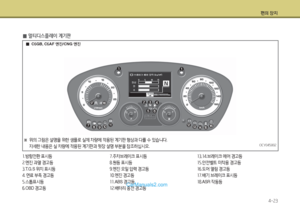

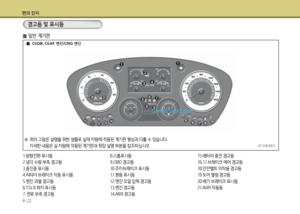

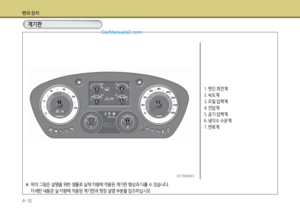

5. 경고등 및 표시등/게이지/멀티디스플레이
……………………………………………4-18~4-45

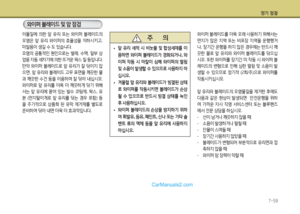

6. 비상경고등/와이퍼 및 와셔/제이크 브레이크/
배기 브레이크/
리타더 브레이크 스위치 ………………4-46~4-51
7. 앞도어 스위치 ……………………………………4-4
8. 오디오 …………………………오디오 메뉴얼 참조
9. 중간 도어 스위치 …………………………………4-4
10. 프리히터 스위치 ………………………………4-72
11. 전기 환풍기 스위치 ……………………………4-75

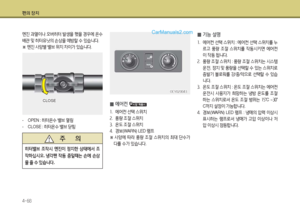

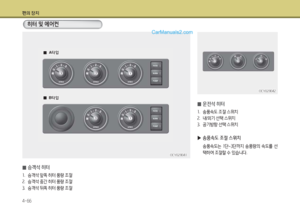

12. 히터 스위치 ……………………………………4-66
13. 휠체어 경사판 스위치/차고 조절 스위치 …4-61
14. 닐링 스위치(초저상) …………………………4-59
15. 브레이크 연동 스위치 …………………………4-57

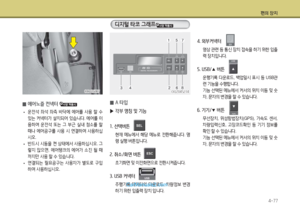

16. 디지털 타코그래프 ……………………………4-77
17. 실외 미러 열선 스위치 ………………………4-57
18. 운전석 히터 스위치 ……………………………4-53
19. 주차 브레이크 스위치 …………………………5-37
그림 목차(내관도)
※ 본 도안은 실제 차량과 다를 수 있습니다.
GY1001AGY1001A
123456789
1413 15 161719 181110 12

점검·정비 ..........................................................................................2-3
점검 및 조정 ...................................................................................... 2-3
운행전 점검 ......................................................................................2-3
정기 점검 ............................................................................................ 2-4

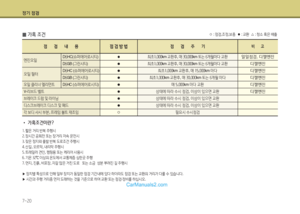

정기교환 부품 ................................................................................... 2-5
신차시 취급 요령 ............................................................................2-5
출발전 안전점검 ..............................................................................2-6
안전벨트 착용 ................................................................................... 2-6
운전석은 운전에 방해되는 물건이 없도록 ............................... 2-6
올바른 운전자세 ............................................................................... 2-6
규격타이어 장착 및 타이어공기압 수시점검 .............................2-7
주·정차중 차내 수면금지 ...............................................................2-7
음주, 과로운전금지 .........................................................................2-8
인화성,폭발성 물질 차내 방치금지 ..............................................2-9
소화기 비치 ......................................................................................2-9
창문밖으로 손이나 얼굴 등을 내밀지 말것 ............................. 2-10
주행중 엔진정지 금지 ................................................................. 2-10
정차 또는 주차 중 휴대전화기 사용요령 ................................. 2-10
비상시 조치요령 ........................................................................... 2-11
고장 발생시의 조치 ....................................................................... 2-11
주행중 엔진이 정지되면 .............................................................. 2-11
브레이크 제동력이 좋지 않을 때 ..............................................2-12
주행중 펑크가 나면 ....................................................................... 2-12
화재 발생 시 .................................................................................... 2-12
견인시의 주의사항 ........................................................................ 2-13

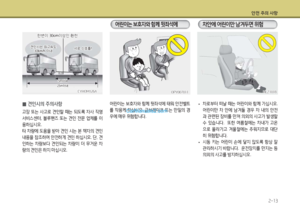

어린이는 보호자와 함께 뒷좌석에 ............................................ 2-13
차안에 어린이만 남겨두면 위험 ................................................ 2-13

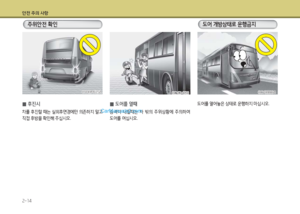

주위안전 확인 ............................................................................... 2-14
후진시 ............................................................................................... 2-14
도어를 열때 ..................................................................................... 2-14
도어 개방상태로 운행금지 ......................................................... 2-14

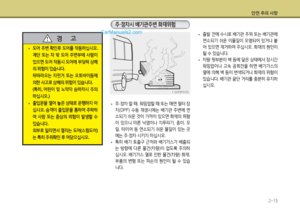

주·정차시 배기관주변 화재위험 ................................................ 2-15
밀폐된 공간에서의 워밍업, 매연 필터 장치(DPF) 수동재생
또는 차량 점검 금지 .................................................................... 2-16
주차시 바퀴에 고임목 설치 ........................................................ 2-16
교차로나 철도 건널목을 건널때 ................................................ 2-16
어린이 운송버스 ........................................................................... 2-17
액세서리의 장착 ........................................................................... 2-17
차량 용접시 주의사항 ................................................................. 2-17
자사 직영 서비스센터 및 블루핸즈 .......................................... 2-18
순정부품의 사용 ........................................................................... 2-19
보증수리 안내 ............................................................................... 2-19
차체손질 ........................................................................................ 2-20

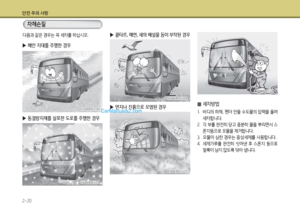

세차방법 ........................................................................................... 2-20
왁스 칠 요령 .................................................................................... 2-21
내장품의 손질 ................................................................................. 2-22
안전 주의 사항
2

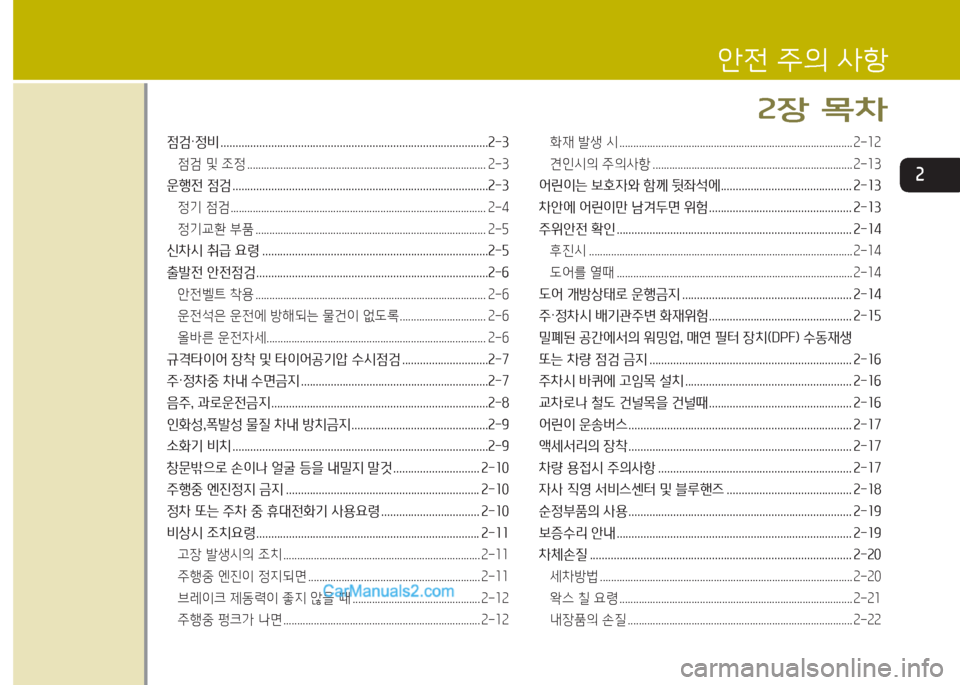

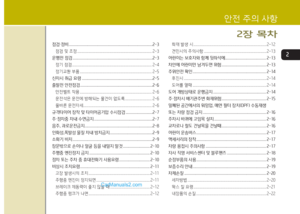

2장 목차

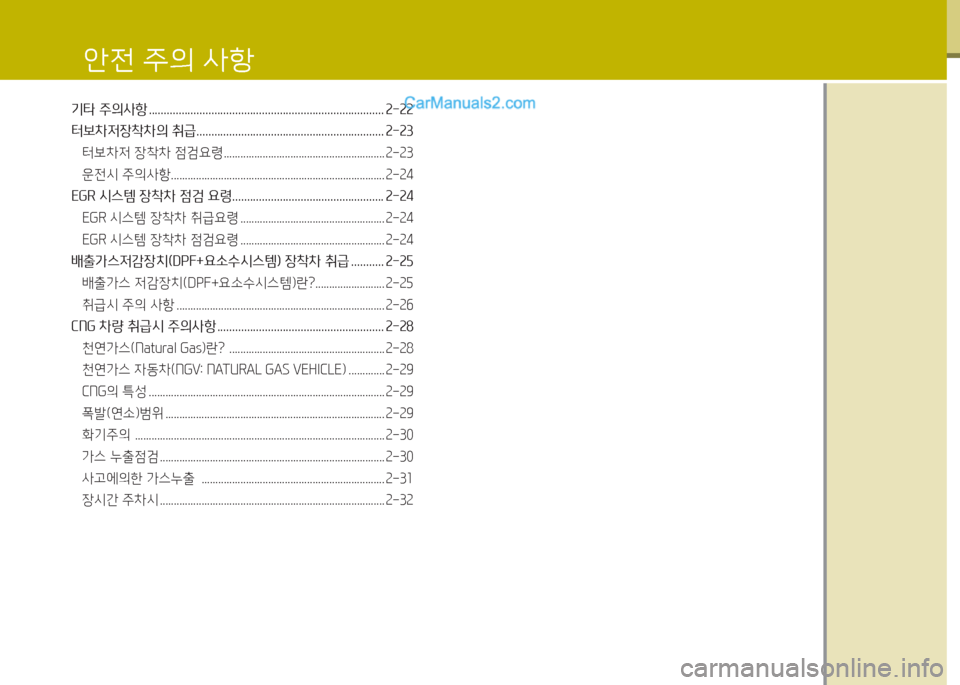

기타 주의사항 ............................................................................... 2-22
터보차저장착차의 취급............................................................... 2-23
터보차저 장착차 점검요령 .......................................................... 2-23
운전시 주의사항 ............................................................................. 2-24

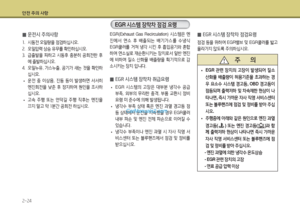

EGR 시스템 장착차 점검 요령................................................... 2-24
EGR 시스템 장착차 취급요령 .................................................... 2-24
EGR 시스템 장착차 점검요령 .................................................... 2-24

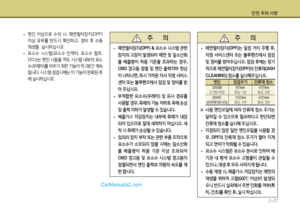

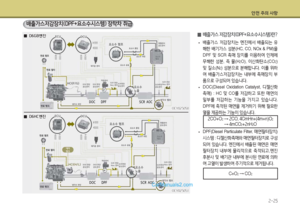

배출가스저감장치(DPF+요소수시스템) 장착차 취급 ........... 2-25
배출가스 저감장치(DPF+요소수시스템)란? ......................... 2-25
취급시 주의 사항 ........................................................................... 2-26
CNG 차량 취급시 주의사항 ........................................................ 2-28
천연가스(Natural Gas)란? ........................................................ 2-28
천연가스 자동차(NGV: NATURAL GAS VEHICLE) ............. 2-29
CNG의 특성 ..................................................................................... 2-29
폭발(연소)범위 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .................. 2-29
화기주의 .......................................................................................... 2-30
가스 누출점검 ................................................................................. 2-30
사고에의한 가스누출 .................................................................. 2-31
장시간 주차시 ................................................................................. 2-32
안전 주의 사항

안전 주의 사항
2-3

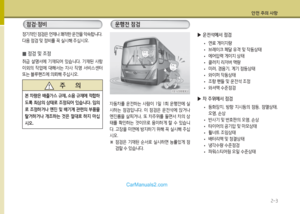

정기적인 점검은 언제나 쾌적한 운전을 약속합니다.
다음 점검 및 정비를 꼭 실시해 주십시오.
0점검 및 조정
취급 설명서에 기재되어 있습니다. 기재된 사항
이외의 작업에 대해서는 자사 직영 서비스센터
또는 블루핸즈에 의뢰해 주십시오.
자동차를 운전하는 사람이 1일 1회 운행전에 실
시하는 점검입니다. 이 점검은 운전석에 앉거나
엔진룸을 살피거나, 또 차주위를 돌면서 차의 상
태를 확인하는 것이므로 용이하게 할 수 있습니
다. 고장을 미연에 방지하기 위해 꼭 실시해 주십
시오.
※ 점검은 기재된 순서로 실시하면 능률있게 점
검할 수 있습니다.
OCY088001OCY088001
▶운전석에서 점검
•연료 게이지량
•브레이크 페달 유격 및 작동상태
•에어압력 게이지 상태
•클러치 리저버 액량
•미러, 경음기, 계기 점등상태
•와이퍼 작동상태
•조향 핸들 및 운전석 조정
•와셔액 수준점검
▶차 주위에서 점검
•등화장치, 방향 지시등의 점등, 점멸상태,
오염, 손상
•반사기 및 번호판의 오염, 손상
•타이어의 공기압 및 마모상태
•휠너트 조임상태
•배터리액 및 청결상태
•냉각수량 수준점검
•파워스티어링 오일 수준상태
점검·정비운행전 점검
주 의
본 차량은 배출가스 규제, 소음 규제에 적합하
도록 최상의 상태로 조정되어 있습니다. 임의
로 조정하거나 엔진 및 배기계 관련의 부품을
탈거하거나 개조하는 것은 절대로 하지 마십
시오.

안전 주의 사항
2-4

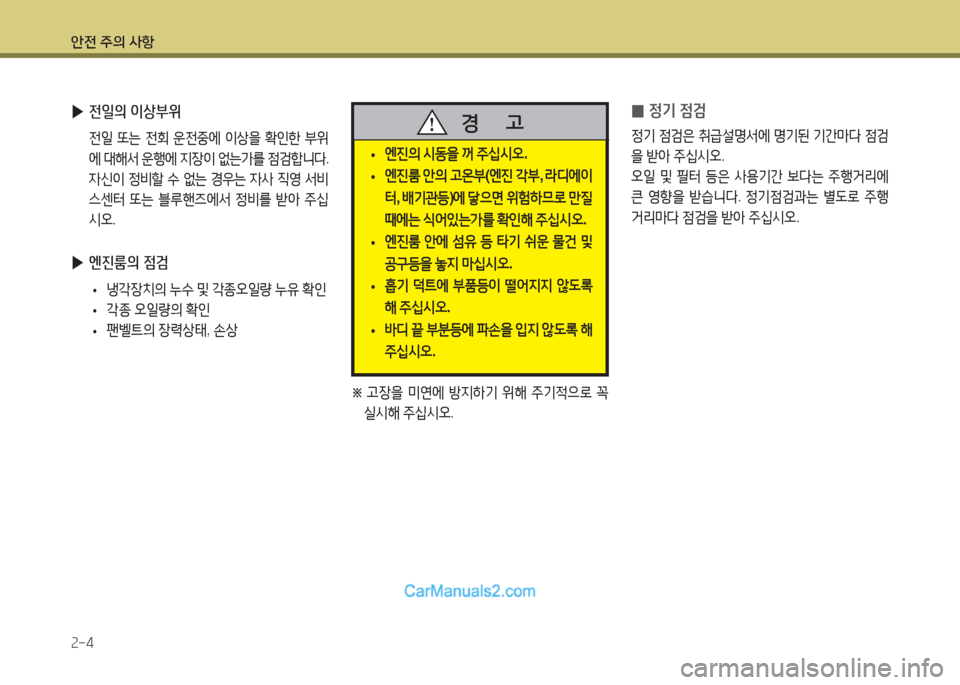

▶전일의 이상부위
전일 또는 전회 운전중에 이상을 확인한 부위
에 대해서 운행에 지장이 없는가를 점검합니다.
자신이 정비할 수 없는 경우는 자사 직영 서비
스센터 또는 블루핸즈에서 정비를 받아 주십
시오.
▶엔진룸의 점검
• 냉각장치의 누수 및 각종오일량 누유 확인
•각종 오일량의 확인
• 팬벨트의 장력상태, 손상
0정기 점검
정기 점검은 취급설명서에 명기된 기간마다 점검
을 받아 주십시오.
오일 및 필터 등은 사용기간 보다는 주행거리에
큰 영향을 받습니다. 정기점검과는 별도로 주행
거리마다 점검을 받아 주십시오.
※ 고장을 미연에 방지하기 위해 주기적으로 꼭
실시해 주십시오.
•엔진의 시동을 꺼 주십시오.
•엔진룸 안의 고온부(엔진 각부, 라디에이
터, 배기관등)에 닿으면 위험하므로 만질
때에는 식어있는가를 확인해 주십시오.
•엔진룸 안에 섬유 등 타기 쉬운 물건 및
공구등을 놓지 마십시오.
•흡기 덕트에 부품등이 떨어지지 않도록
해 주십시오.
•바디 끝 부분등에 파손을 입지 않도록 해
주십시오.
경 고

안전 주의 사항
2-5
0정기교환 부품
자동차 부품중 안전상 중요한 고무부품 등은 통
상적인 외관검사로서는 주행거리에 의한 노후의
판단이 어렵습니다.
정기 교환 부품은 안전 운전을 위해 정기적으로
부품을 교환해 주십시오.
•급출발, 급가속, 급브레이크는 불가피한 경우
이외는 피해 주십시오.
•초기 길들이기에 따라 오일의 열화가 빠르게
됩니다.
•신차일 경우 엔진오일 및 필터는 최초
1,000km 주행후 교환하여 주십시오.
1,000km 주행까지는 길들이기 운전입니다.
길들이기 운전중의 취급 방법에 의해서 이후의
수명이나 성능에 영향을 줍니다.
다음 사항을 꼭 지켜주십시오.
•엔진 회전수를 2,500rpm이하로 낮춰 주십시오.
* 그린시티(D6GB엔진): 엔진 회전수를
2,000rpm 이하로 낮춰주십시오.
•웜업 운전은 수온계의 바늘이 움직이기 시작
할 때까지 충분히 실시해 주십시오.
CYHOM316ACYHOM316A
신차시 취급 요령

안전 주의 사항

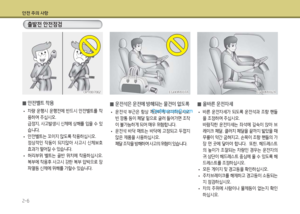

2-6
0운전석은 운전에 방해되는 물건이 없도록
•운전석 부근은 항상 깨끗하게 유지하십시오.
빈 깡통 등이 페달 밑으로 굴러 들어가면 조작
이 불가능하게 되어 매우 위험합니다.
•운전석 바닥 매트는 바닥에 고정되고 두껍지
않은 제품을 사용하십시오.
페달 조작을 방해하여 사고의 위험이 있습니다.
0안전벨트 착용
•차량 운행시 운행전에 반드시 안전벨트를 착
용하여 주십시오.
급정지, 사고발생시 신체에 상해를 입을 수 있
습니다.
•안전벨트는 꼬이지 않도록 착용하십시오.
정상적인 작동이 되지않아 사고시 신체보호
효과가 떨어질 수 있습니다.
•허리부위 벨트는 골반 위치에 착용하십시오.
복부에 착용후 사고시 강한 복부 압박으로 장
파열등 신체에 위해를 가할수 있습니다.
EGHOM101AEGHOM101AOPY007002OPY007002
출발전 안전점검
0올바른 운전자세
•바른 운전자세가 되도록 운전석과 조향 핸들
을 조정하여 주십시오.
바람직한 운전자세는 좌석에 깊숙이 앉아 브
레이크 페달, 클러치 페달을 끝까지 밟았을 때
무릎이 약간 굽혀지고, 손목이 조향 핸들의 가
장 먼 곳에 닿아야 합니다. 또한, 헤드레스트
의 높이가 조절되는 차량인 경우는 운전자의
귀 상단이 헤드레스트 중심에 올 수 있도록 헤
드레스트를 조정하십시오.
•모든 게이지 및 경고등을 확인하십시오.
• 주차브레이크를 해제하고 경고등이 소등되는
지 점검하십시오.
•차의 주위에 사람이나 물체등이 없는지 확인
하십시오.
EGHOM102AEGHOM102A

안전 주의 사항
2-7

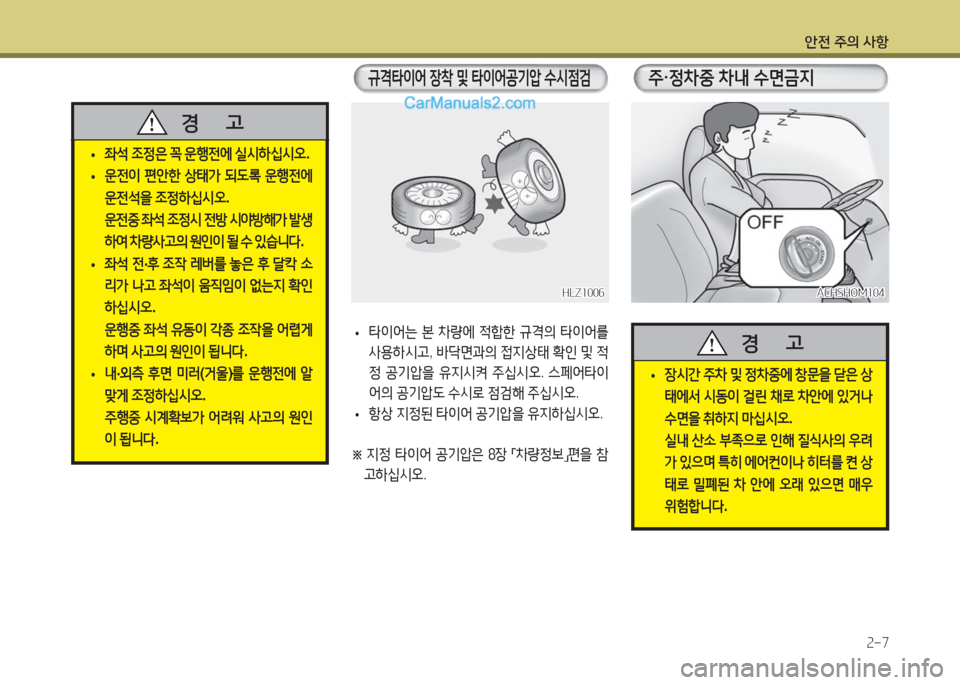

• 좌석 조정은 꼭 운행전에 실시하십시오.
•운전이 편안한 상태가 되도록 운행전에
운전석을 조정하십시오.
운전중 좌석 조정시 전방 시야방해가 발생
하여 차량사고의 원인이 될 수 있습니다.
• 좌석 전·후 조작 레버를 놓은 후 달칵 소
리가 나고 좌석이 움직임이 없는지 확인
하십시오.
운행중 좌석 유동이 각종 조작을 어렵게
하며 사고의 원인이 됩니다.
• 내·외측 후면 미러(거울)를 운행전에 알
맞게 조정하십시오.
주행중 시계확보가 어려워 사고의 원인
이 됩니다.
경 고
•타이어는 본 차량에 적합한 규격의 타이어를
사용하시고, 바닥면과의 접지상태 확인 및 적
정 공기압을 유지시켜 주십시오. 스페어타이
어의 공기압도 수시로 점검해 주십시오.
• 항상 지정된 타이어 공기압을 유지하십시오.
※ 지정 타이어 공기압은 8장 「차량정보」편을 참
고하십시오.
규격타이어 장착 및 타이어공기압 수시점검주·정차중 차내 수면금지
•장시간 주차 및 정차중에 창문을 닫은 상
태에서 시동이 걸린 채로 차안에 있거나
수면을 취하지 마십시오.
실내 산소 부족으로 인해 질식사의 우려
가 있으며 특히 에어컨이나 히터를 켠 상
태로 밀폐된 차 안에 오래 있으면 매우
위험합니다.
경 고
HLZ1006HLZ1006ACHSHOM104ACHSHOM104
