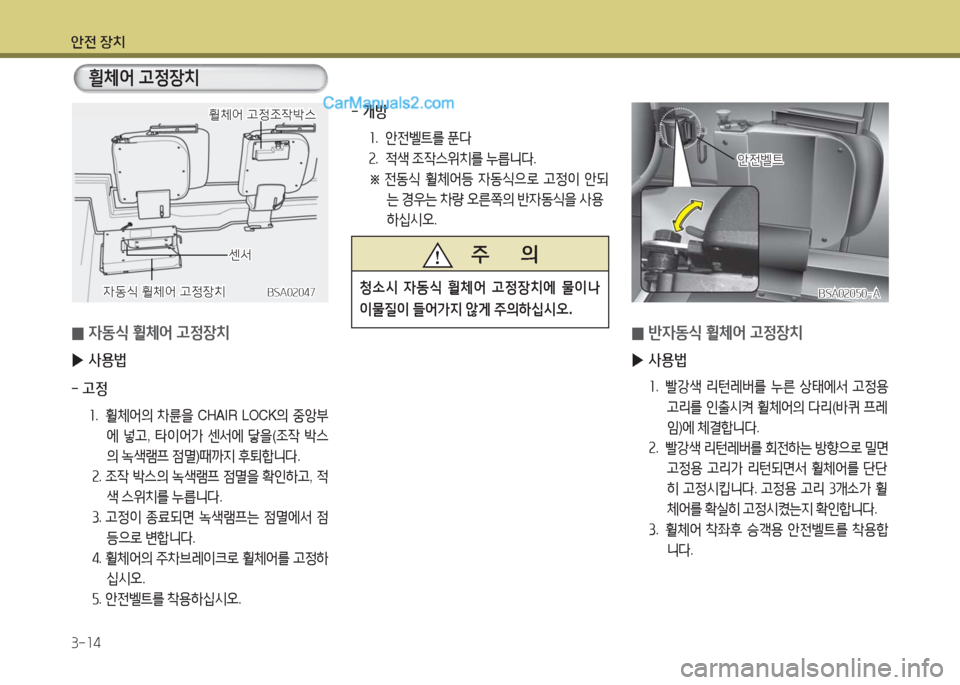

안전 장치
3-14
0자동식 휠체어 고정장치
▶사용법
- 고정
1. 휠체어의 차륜을 CHAIR LOCK의 중앙부
에 넣고, 타이어가 센서에 닿을(조작 박스
의 녹색램프 점멸)때까지 후퇴합니다.
2. 조작 박스의 녹색램프 점멸을 확인하고, 적
색 스위치를 누릅니다.
3. 고정이 종료되면 녹색램프는 점멸에서 점
등으로 변합니다.
4. 휠체어의 주차브레이크로 휠체어를 고정하
십시오.
5. 안전벨트를 착용하십시오.
BSA02047BSA02047자동식 휠체어 고정장치자동식 휠체어 고정장치
센서센서
휠체어 고정조작박스휠체어 고정조작박스- 개방
1. 안전벨트를 푼다
2. 적색 조작스위치를 누릅니다.
※ 전동식 휠체어등 자동식으로 고정이 안되
는 경우는 차량 오른쪽의 반자동식을 사용
하십시오.
BSA02050-A BSA02050-A
0반자동식 휠체어 고정장치
▶사용법
1. 빨강색 리턴레버를 누른 상태에서 고정용
고리를 인출시켜 휠체어의 다리(바퀴 프레
임)에 체결합니다.
2. 빨강색 리턴레버를 회전하는 방향으로 밀면
고정용 고리가 리턴되면서 휠체어를 단단
히 고정시킵니다. 고정용 고리 3개소가 휠
체어를 확실히 고정시켰는지 확인합니다.
3. 휠체어 착좌후 승객용 안전벨트를 착용합
니다.
안전벨트안전벨트
주 의
청소시 자동식 휠체어 고정장치에 물이나
이물질이 들어가지 않게 주의하십시오.
휠체어 고정장치

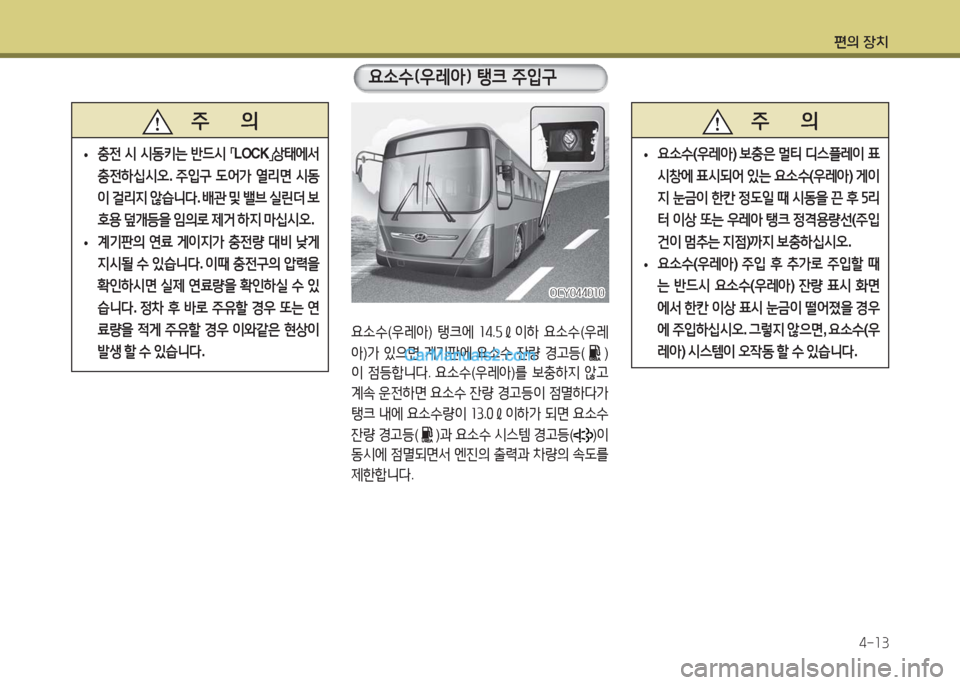

편의 장치
4-13
주 의
• 충전 시 시동키는 반드시 「LOCK」상태에서
충전하십시오. 주입구 도어가 열리면 시동
이 걸리지 않습니다. 배관 및 밸브 실린더 보
호용 덮개등을 임의로 제거 하지 마십시오.
• 계기판의 연료 게이지가 충전량 대비 낮게
지시될 수 있습니다. 이때 충전구의 압력을
확인하시면 실제 연료량을 확인하실 수 있
습니다. 정차 후 바로 주유할 경우 또는 연
료량을 적게 주유할 경우 이와같은 현상이
발생 할 수 있습니다.
요소수(우레아) 탱크에 14.5ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다가
탱크 내에 요소수량이 13.0ℓ이하가 되면 요소수
잔량 경고등( )과 요소수 시스템 경고등()이
동시에 점멸되면서 엔진의 출력과 차량의 속도를
제한합니다.
OCY044010OCY044010
요소수(우레아) 탱크 주입구
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

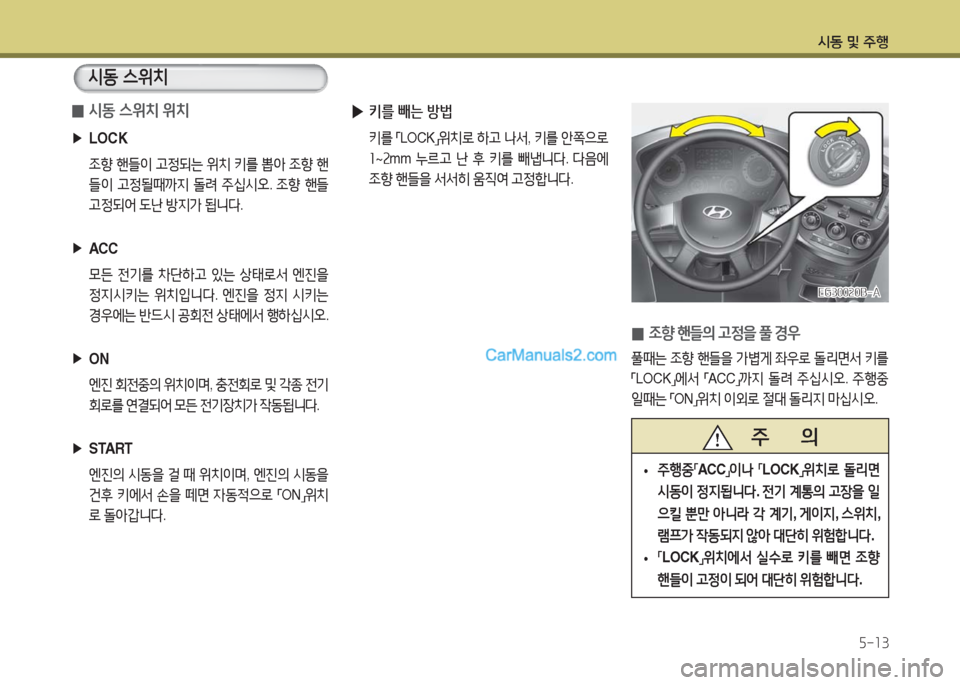

시동 및 주행
5-13
0조향 핸들의 고정을 풀 경우
풀때는 조향 핸들을 가볍게 좌우로 돌리면서 키를
「LOCK」에서 「ACC」까지 돌려 주십시오. 주행중
일때는 「ON」위치 이외로 절대 돌리지 마십시오.
EG30020B-AEG30020B-A
0시동 스위치 위치
▶LOCK
조향 핸들이 고정되는 위치 키를 뽑아 조향 핸
들이 고정될때까지 돌려 주십시오. 조향 핸들
고정되어 도난 방지가 됩니다.
▶ACC
모든 전기를 차단하고 있는 상태로서 엔진을
정지시키는 위치입니다. 엔진을 정지 시키는
경우에는 반드시 공회전 상태에서 행하십시오.
▶ON
엔진 회전중의 위치이며, 충전회로 및 각종 전기
회로를 연결되어 모든 전기장치가 작동됩니다.
▶START
엔진의 시동을 걸 때 위치이며, 엔진의 시동을
건후 키에서 손을 떼면 자동적으로 「ON」위치
로 돌아갑니다.
▶키를 빼는 방법
키를 「LOCK」위치로 하고 나서, 키를 안쪽으로
1~2mm 누르고 난 후 키를 빼냅니다. 다음에
조향 핸들을 서서히 움직여 고정합니다.
시동 스위치
주 의
•주행중「ACC」이나 「LOCK」위치로 돌리면
시동이 정지됩니다. 전기 계통의 고장을 일
으킬 뿐만 아니라 각 계기, 게이지, 스위치,
램프가 작동되지 않아 대단히 위험합니다.
•「LOCK」위치에서 실수로 키를 빼면 조향
핸들이 고정이 되어 대단히 위험합니다.

시동 및 주행

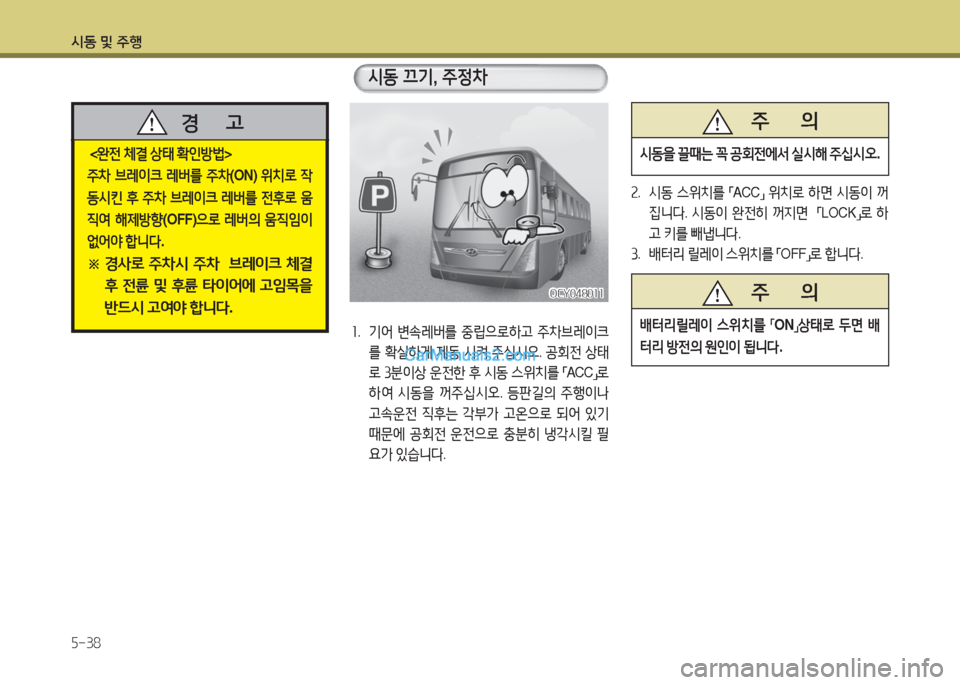

5-38
2. 시동 스위치를 「ACC」 위치로 하면 시동이 꺼
집니다. 시동이 완전히 꺼지면 「LOCK」로 하
고 키를 빼냅니다.
3. 배터리 릴레이 스위치를 「OFF」로 합니다.
1. 기어 변속레버를 중립으로하고 주차브레이크
를 확실하게 제동 시켜 주십시오. 공회전 상태
로 3분이상 운전한 후 시동 스위치를 「ACC」로
하여 시동을 꺼주십시오. 등판길의 주행이나
고속운전 직후는 각부가 고온으로 되어 있기
때문에 공회전 운전으로 충분히 냉각시킬 필
요가 있습니다.
OCY048011OCY048011
<완전 체결 상태 확인방법>
주차 브레이크 레버를 주차(ON) 위치로 작
동시킨 후 주차 브레이크 레버를 전후로 움
직여 해제방향(OFF)으로 레버의 움직임이
없어야 합니다.
※ 경사로 주차시 주차 브레이크 체결
후 전륜 및 후륜 타이어에 고임목을
반드시 고여야 합니다.
경 고
시동 끄기, 주정차
주 의
시동을 끌때는 꼭 공회전에서 실시해 주십시오.
주 의
배터리릴레이 스위치를 「ON」상태로 두면 배
터리 방전의 원인이 됩니다.

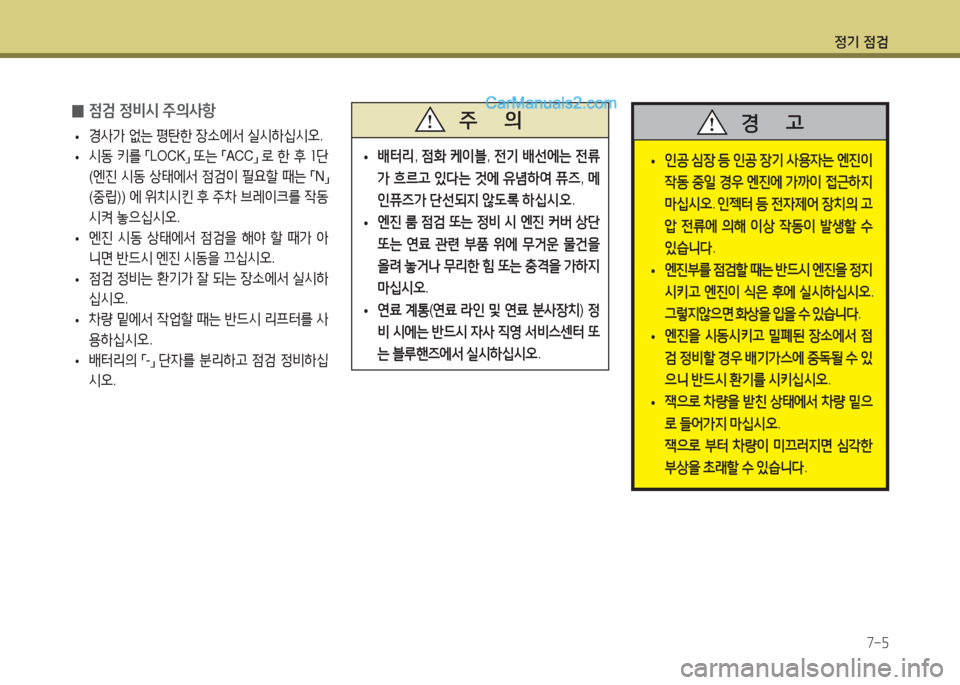

정기 점검
7-5
0점검 정비시 주의사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 키를 「LOCK」 또는 「ACC」 로 한 후 1단
(엔진 시동 상태에서 점검이 필요할 때는 「N」
(중립)) 에 위치시킨 후 주차 브레이크를 작동
시켜 놓으십시오.
•엔진 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 엔진 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
•배터리, 점화 케이블, 전기 배선에는 전류
가 흐르고 있다는 것에 유념하여 퓨즈, 메
인퓨즈가 단선되지 않도록 하십시오.
•엔진 룸 점검 또는 정비 시 엔진 커버 상단
또는 연료 관련 부품 위에 무거운 물건을
올려 놓거나 무리한 힘 또는 충격을 가하지
마십시오.
•연료 계통(연료 라인 및 연료 분사장치) 정
비 시에는 반드시 자사 직영 서비스센터 또
는 블루핸즈에서 실시하십시오.
주 의
•인공 심장 등 인공 장기 사용자는 엔진이
작동 중일 경우 엔진에 가까이 접근하지
마십시오. 인젝터 등 전자제어 장치의 고
압 전류에 의해 이상 작동이 발생할 수
있습니다.
•엔진부를 점검할 때는 반드시 엔진을 정지
시키고 엔진이 식은 후에 실시하십시오.
그렇지않으면 화상을 입을 수 있습니다.
•엔진을 시동시키고 밀폐된 장소에서 점
검 정비할 경우 배기가스에 중독될 수 있
으니 반드시 환기를 시키십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
경 고
