2016 Hyundai Super Aero City 계기판

안내
1-2
1. 조향 핸들 …………………………………………4-17
2. 계기판 ……………………………………………4-18
3. 운전석 ………………………………………………3-2
4. 와이퍼 와셔 및 블레이드 ………………………7-59
5. 도어키홀 ……………………………………………4-4
6. 앞도어 ………………………………………………4-4
7. 타이어 ……………………………………………7-48
8. 중간도어 ……………………………………………4-6
9. 사이드 마커 램프 ………………………………7-80

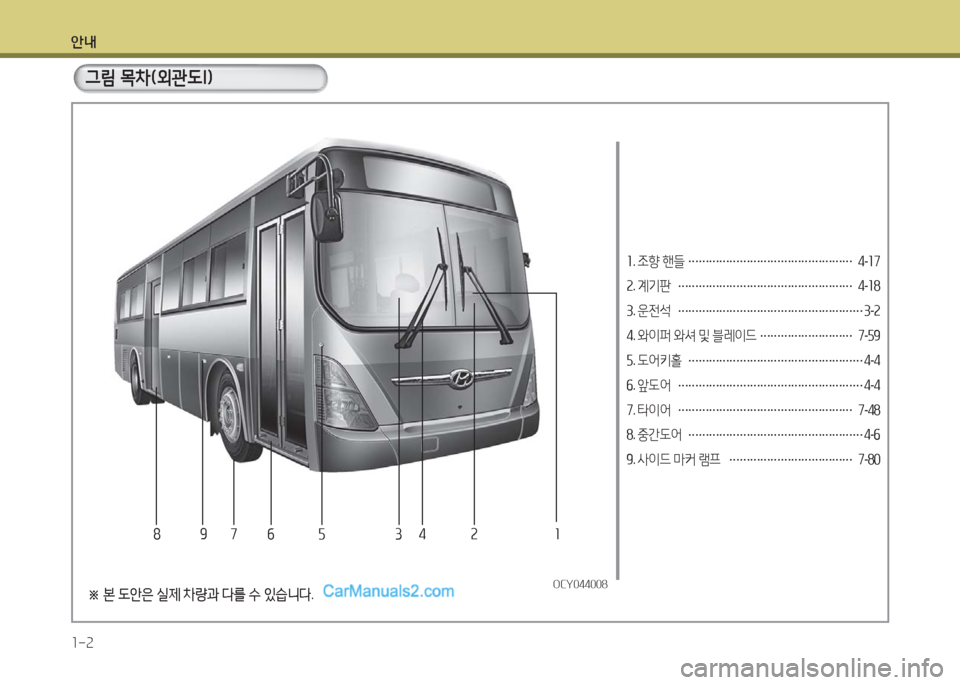

그림 목차(외관도I)
OCY044008OCY044008
897654231
※ 본 도안은 실제 차량과 다를 수 있습니다.

안전 주의 사항
2-22
•온도가 낮은 겨울철에 시동을 걸 때나, 여름
철에 에어컨 등을 가동시킬 때는 평상시 보다
엔진회전수(rpm)가 높아, 이때 차량을 움직
일 경우에는 평상시보다 차량이 빠르게 움직
일 수 있으므로 특히 주의하십시오.
•임의로 원격시동장치 등 전기,전자장치를 설
치하거나 무단으로 차량을 정비, 개조할 경우
에는 차량의 작동에 문제가 생겨 예기치 못한
위험을 초래할 수도 있습니다.
•잠시 차에서 떠나 있을 때라도 의외의 사고
방지를 위해 반드시 엔진 시동을 끄고 키를
빼 주십시오.
•정차중에는 반드시 브레이크와 주차 브레이
크를 작동시키십시오.
•운전경력이 많은 운전자의 경우라도, 수시로
차량을 바꿔가며 운전을 할 경우에는 차량간의
페달 위치를 잘못 인식하여 페달을 오조작할
수 있으므로 반드시 사전에 가속페달과 브레이
크 페달의 위치를 오른발로 확인 하십시오.
•엠블렘, 도어 인너 핸들, 가쉬니, 풀 핸들, 스
위치 베젤 등과 같은 도장 처리된 부품은 화
학 용액이나 강한 세제로 닦지 마십시오. 선
팅제거제 등과 같은 화학 용액이 묻었을 경우
에는 표면이 벗겨지거나 변색이 될 수 있으니
주의를 요하며 묻었을 경우 즉시 제거하고 세
척하십시오.
기타 주의사항
0내장품의 손질
•내장품 표면에 화학 물질(손 세정제, 종이 방
향제, 선 크림 등)이 묻지 않게 하십시오. 화학
물질이 묻었을 경우, 실내 부품이 손상될 수
있으므로 즉시 제거하십시오.
•내장품을 세척할 때는 아세톤, 벤젠, 락카용
제, 에나멜 및 표백제, 휘발유 또는 신나 등의
유류물질 등을 절대로 사용하지 마십시오. 변
색되거나 손상이 올 수 있습니다.
•액상 방향제를 실내에 사용할 때 계기판부위,
크러쉬 패드, 가죽 및 플라스틱부분에는 절대
부착하지 마십시오. 만약, 액상 방향제가 유
출되어 계기판 부위, 크러쉬 패드 및 공기통
풍구 등에 묻으면 액상 방향제 고유의 성분에
의해 손상될 수가 있습니다. 이때에는 신속하
게 깨끗한 물로 세척하십시오.
•인스트루먼트 패널에 전장품, 방향제, 스티커
등을 부착하지 마십시오. 특히 양면 테이프를
사용한 부착물의 경우 테이프에 함유된 화학
성분에 의해 인스트루먼트 패널의 표면부가
손상될 수 있습니다.

4
키 ....................................................................................4-4
도어 ....................................................................................4-4
자동 상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
수동상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
앞도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
중간도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6
운전자의 주의부족, 실수 등으로 야기될 수 있는 안전사고
방지를 위해 다음과 같은 안전장치가 작동됩니다. . . . . . . . . . . . . . .4-6
운전실 도어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
파워 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
사이드 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
일반정비 사이드 플랩 ...........................................................4-8
여는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
닫는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
연료 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
디젤 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
CNG 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
요소수(우레아) 탱크 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-13
요소수(우레아) 주의 사항 ................................................4-14
외부 온도가 높은 경우 ....................................................4-15
외부 온도가 낮은 경우 ....................................................4-15
요소수(우레아) 보관 .......................................................4-15
요소수(우레아) 폐기 .......................................................4-15
순도 ................................................................................4-15
점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
변속기 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
엔진룸 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들의 상하 조정 ....................................................4-16
경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
실외 ................................................................................4-17
계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-18
엔진 회전계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
속도계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
적산거리계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
연료계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
냉각수 수온계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
공기 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
전압계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
오일 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
일반 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-22
경고등 및 표시등 ...............................................................4-22
멀티디스플레이 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-23
경고등 및 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-25
장치설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
멀티 디스플레이 장치 .........................................................4-34
조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
편의 장치
4장 목차

편의 장치
4-7
0운전실 도어
▶운전실 도어개폐
도어 안쪽에 있는 핸들을 윗 방향으로 들어 올
려서 도어를 열 수 있습니다.
또한, 핸들을 고정시키기 위해서는 핸들에 있
는 잠금장치를 표시와 같이 윗 방향으로 작동
하십시오.
0파워 윈도우 개폐
▶ 운전석 윈도우 스위치를 한번만 강하게 두
번째 걸리는 위치까지 당겨 주거나 눌러 주
면 스위치에서 손을 떼어도 유리창이 완전
히 닫히거나 열리게 됩니다. 원하는 위치에
서 멈추게 하려면 스위치를 살짝 당기거나
눌러주십시오.
주 의
• 주차 또는 정차시 도어를 여는 경우에는 반
드시 도어의 주변에 물건 또는 승객이 있는
지 확인 후에 열어주십시오.
• 도어를 완전히 닫은 후 주행을 시작하시고,
주행 중에는 도어를 열지 마십시오.
• 운전 중에 승객이 운전실 내에 들어 오지
못하게 하고, 운전실 벽과 도어에 기대거
나 무리한 힘으로 운전에 방해가 되는 행
동을 못하게 주의시켜 주십시오.
• 세차 또는 우천시 창문을 닫아 실내에 물
이 유입되지 않도록 하십시오. 계기판과
같은 전기장치에 물이 스며들어 차량의
전기장치에 손상을 줄 수 있습니다.
경 고ocy260001ocy260001
ocy260002aocy260002a
00바깥쪽바깥쪽
00안쪽안쪽
잠금장치잠금장치
도어 핸들도어 핸들
파워윈도우 파워윈도우
스위치스위치

편의 장치
4-13
주 의
• 충전 시 시동키는 반드시 「LOCK」상태에서
충전하십시오. 주입구 도어가 열리면 시동
이 걸리지 않습니다. 배관 및 밸브 실린더 보
호용 덮개등을 임의로 제거 하지 마십시오.
• 계기판의 연료 게이지가 충전량 대비 낮게
지시될 수 있습니다. 이때 충전구의 압력을
확인하시면 실제 연료량을 확인하실 수 있
습니다. 정차 후 바로 주유할 경우 또는 연
료량을 적게 주유할 경우 이와같은 현상이
발생 할 수 있습니다.
요소수(우레아) 탱크에 14.5ℓ이하 요소수(우레
아)가 있으면 계기판에 요소수 잔량 경고등( )
이 점등합니다. 요소수(우레아)를 보충하지 않고
계속 운전하면 요소수 잔량 경고등이 점멸하다가
탱크 내에 요소수량이 13.0ℓ이하가 되면 요소수
잔량 경고등( )과 요소수 시스템 경고등()이
동시에 점멸되면서 엔진의 출력과 차량의 속도를
제한합니다.
OCY044010OCY044010
요소수(우레아) 탱크 주입구
주 의
•요소수(우레아) 보충은 멀티 디스플레이 표
시창에 표시되어 있는 요소수(우레아) 게이
지 눈금이 한칸 정도일 때 시동을 끈 후 5리
터 이상 또는 우레아 탱크 정격용량선(주입
건이 멈추는 지점)까지 보충하십시오.
•요소수(우레아) 주입 후 추가로 주입할 때
는 반드시 요소수(우레아) 잔량 표시 화면
에서 한칸 이상 표시 눈금이 떨어졌을 경우
에 주입하십시오. 그렇지 않으면, 요소수(우
레아) 시스템이 오작동 할 수 있습니다.

편의 장치
4-18
OCY043003OCY043003
1. 엔진 회전계
2. 속도계
3. 오일 압력계
4. 전압계
5. 공기 압력계
6. 냉각수 수온계
7. 연료계
계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.

편의 장치
4-22
0일반 계기판
경고등 및 표시등
1.방향전환 표시등
2.냉각 수량 부족 경고등
3.충진중 표시등
4.리타더 브레이크 작동 표시등
5.엔진 과열 경고등
6.T.G.S 위치 표시등
7. 연료 부족 경고등
8.스톱표시등
9.OBD 경고등
10.주차브레이크 표시등
11.원등 표시등
12.엔진 오일 압력 경고등
13.엔진 경고등
14.ABS 경고등
15.배터리 충전 경고등
16,17.브레이크 에어 경고등
18.안전벨트 미착용 경고등
19.도어 열림 경고등
20.배기 브레이크 표시등
21.ASR 작동등
OCY043003OCY043003
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진

편의 장치
4-23
0멀티디스플레이 계기판
1.방향전환 표시등
2.엔진 과열 경고등
3.T.G.S 위치 표시등
4. 연료 부족 경고등
5.스톱표시등
6.OBD 경고등
7.주차브레이크 표시등
8.원등 표시등
9.엔진 오일 압력 경고등
10.엔진 경고등
11.ABS 경고등
12.배터리 충전 경고등
13,14.브레이크 에어 경고등
15.안전벨트 미착용 경고등
16.도어 열림 경고등
17.배기 브레이크 표시등
18.ASR 작동등
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
00C6GB, C6AF 엔진/CNG 엔진C6GB, C6AF 엔진/CNG 엔진
OCY045002OCY045002
