차량 정보
8-3
0연료장치
항 목슈퍼 에어로 시티 그린시티초저상
C6AF(CNG)D6HC(디젤)C6AF(CNG) D6GB(디젤)C6GB(CNG)
연료 탱크 용량(ℓ)200ℓ(STD)
200ℓ+100ℓ
584ℓ
876ℓ(STD)
924ℓ, 1,004ℓ
1,026ℓ
1,132ℓ
200ℓ748ℓ(STD)
584ℓ
876ℓ, 968ℓ
924ℓ(STD)
1,026ℓ
요소수(우레아) 탱크 용량(ℓ)40ℓ-40ℓ--
0변속기/리어액슬
구 분오일 규격 오일 유량(ℓ)비 고
수동변속기
M8S5
API GL-4
SAE 80W/90 10 그린시티
T120S5
T14S5
M10S5
SAE 80W/90 13
슈퍼에어로시티
VOITH 리타더Mobil : 10W-40. B P P l c : 10W-40
Castrol : 10W-40. S h e l l : 10W-406.5(신품), 4.5(교환)
자동변속기
ZF ZF Ecofluid A plus(전용오일)최초:38, 교환:24오일필터는 반드시 오일
과 같이 교환하십시오.
엘리슨TES-295(Transynd)
TES-389
최초:27(쿨링 라인 제외)
교환 : 18
리어액슬
D8SAPI GL-5SAE 80W/908.2
R170HS10
AV -132Addinoal(아디놀) GEAR Oil 80W/90ML17(80°C)
파워스티어링SPF-3총량:4.5(리저버:1.65포함)

차량 정보
8-4
0엔진

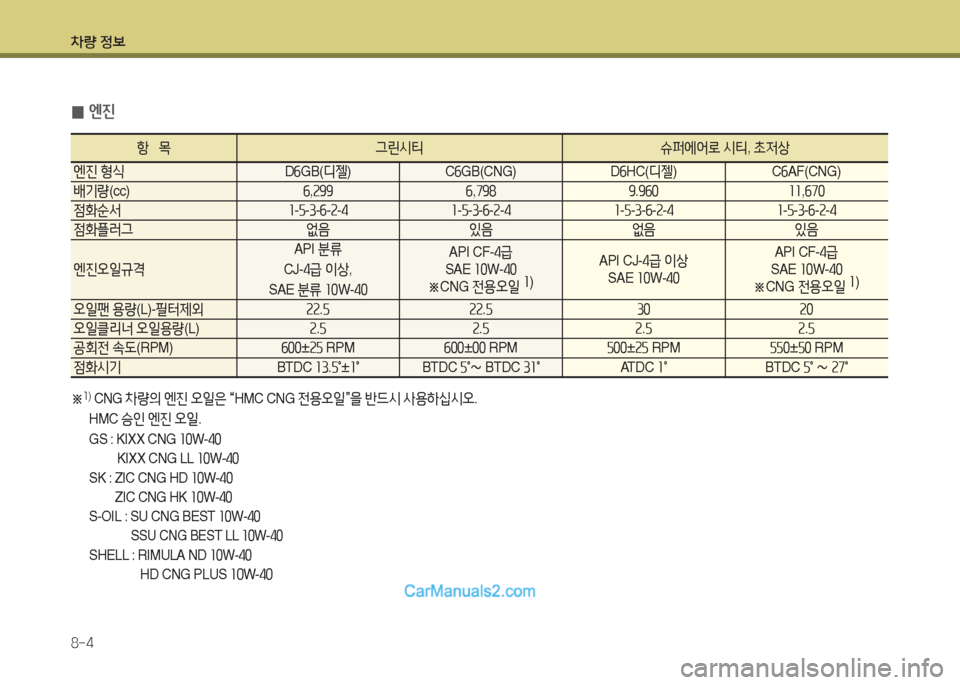

항 목그린시티 슈퍼에어로 시티, 초저상
엔진 형식D6GB(디젤)C6GB(CNG) D6HC(디젤)C6AF(CNG)
배기량(cc)6,299 6,798 9.960 11,670
점화순서 1-5-3-6-2-41-5-3-6-2-41-5-3-6-2-41-5-3-6-2-4
점화플러그 없음 있음 없음 있음
엔진오일규격
API 분류
CJ-4급 이상,
SAE 분류 10W-40
API CF-4급
SAE 10W-40
※CNG 전용오일 1)
API CJ-4급 이상
SAE 10W-40
API CF-4급
SAE 10W-40
※CNG 전용오일 1)
오일팬 용량(L)-필터제외 22.522.530 20
오일클리너 오일용량(L)2.52.52.52.5
공회전 속도(RPM)600±25 RPM600±00 RPM500±25 RPM550±50 RPM
점화시기BTDC 13.5°±1°BTDC 5°∼ BTDC 31°AT D C 1°BTDC 5° ∼ 27°
※1) CNG 차량의 엔진 오일은 “HMC CNG 전용오일”을 반드시 사용하십시오.
HMC 승인 엔진 오일.
GS : KIXX CNG 10W-40
KIXX CNG LL 10W-40
SK : ZIC CNG HD 10W-40
ZIC CNG HK 10W-40
S-OIL : SU CNG BEST 10W-40
SSU CNG BEST LL 10W-40
SHELL : RIMULA ND 10W-40
HD CNG PLUS 10W-40

차량 정보
8-5

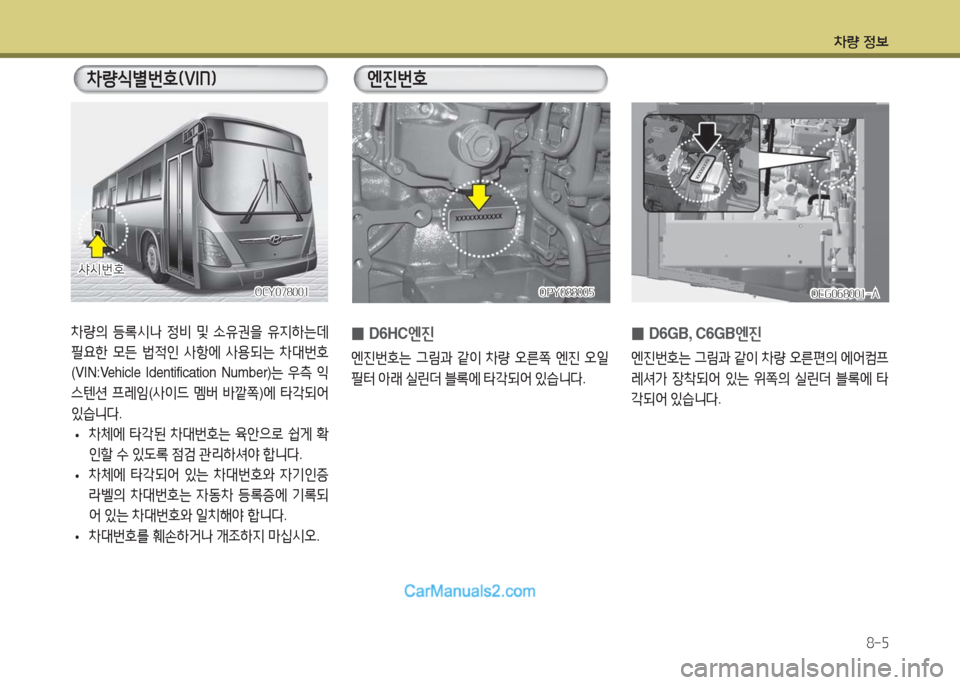

차량의 등록시나 정비 및 소유권을 유지하는데
필요한 모든 법적인 사항에 사용되는 차대번호
(VIN:Vehicle Identification Number)는 우측 익
스텐션 프레임(사이드 멤버 바깥쪽)에 타각되어
있습니다.
•차체에 타각된 차대번호는 육안으로 쉽게 확
인할 수 있도록 점검 관리하셔야 합니다.
•차체에 타각되어 있는 차대번호와 자기인증
라벨의 차대번호는 자동차 등록증에 기록되
어 있는 차대번호와 일치해야 합니다.
•차대번호를 훼손하거나 개조하지 마십시오.
OCY078001OCY078001
샤시번호샤시번호
0D6HC엔진
엔진번호는 그림과 같이 차량 오른쪽 엔진 오일
필터 아래 실린더 블록에 타각되어 있습니다.
OPY088005OPY088005
0D6GB, C6GB엔진
엔진번호는 그림과 같이 차량 오른편의 에어컴프
레셔가 장착되어 있는 위쪽의 실린더 블록에 타
각되어 있습니다.
OEG068001-AOEG068001-A
차량식별번호(VIN) 엔진번호

차량 정보
8-6
자기 인증 라벨은 본 차량이 대한민국 자동차 관
리법령에 적합하게 제작되었음을 알려드립니다.
또한, 차대번호, 중량, 제작년도 등 차량에 관한
각종 정보를 확인하실 수 있습니다.
OAM1002-2OAM1002-2
OAM1002-1OAM1002-1
0C6AF엔진(CNG)
엔진번호는 그림과 같이 실린더 블록에 타각되어
있습니다.
D6ABA-AD6ABA-A
00초저상초저상
