정기 점검
7-57
▶1년 또는 5만km 주행시마다 점검 및 필요
시 교환 사항
1. 셉쿨러(SEP-COOLER)를 분해하여 청소
하고 필요 시 부품을 교환합니다.
- 내부 금속, 플라스틱, 고무류 등 부품에 상
처가 있을 경우 반드시 교체해 주십시오.
- 알루미늄 몸체에 심한 상처 또는 균열이
있으면 신품으로 교환하십시오.
- 에어가 미세하게 누기 되는 경우라도 누
기 되는 부분의 고무류는 반드시 교체해
주십시오.
2. 배관에 이상이 있는가를 점검 합니다.
3. 상기 점검 및 정비는 자사 직영 서비스센터
또는 지정 블루핸즈에서 받아주십시오.

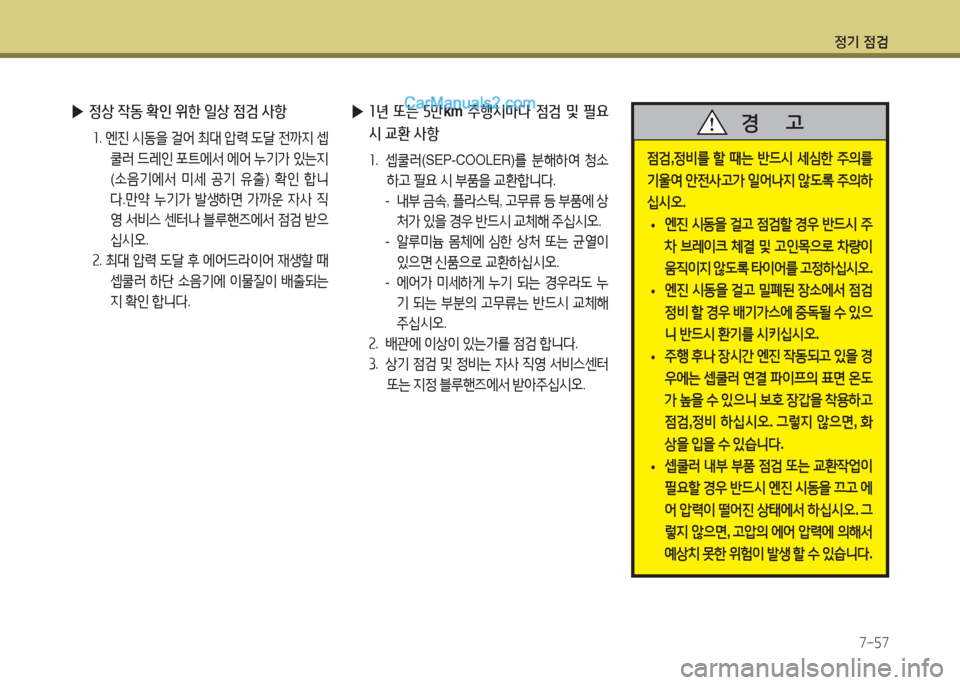

▶정상 작동 확인 위한 일상 점검 사항
1. 엔진 시동을 걸어 최대 압력 도달 전까지 셉
쿨러 드레인 포트에서 에어 누기가 있는지
(소음기에서 미세 공기 유출) 확인 합니
다.만약 누기가 발생하면 가까운 자사 직
영 서비스 센터나 블루핸즈에서 점검 받으
십시오.
2. 최대 압력 도달 후 에어드라이어 재생할 때
셉쿨러 하단 소음기에 이물질이 배출되는
지 확인 합니다.
점검,정비를 할 때는 반드시 세심한 주의를
기울여 안전사고가 일어나지 않도록 주의하
십시오.
•엔진 시동을 걸고 점검할 경우 반드시 주
차 브레이크 체결 및 고인목으로 차량이
움직이지 않도록 타이어를 고정하십시오.
•엔진 시동을 걸고 밀폐된 장소에서 점검
정비 할 경우 배기가스에 중독될 수 있으
니 반드시 환기를 시키십시오.
•주행 후나 장시간 엔진 작동되고 있을 경
우에는 셉쿨러 연결 파이프의 표면 온도
가 높을 수 있으니 보호 장갑을 착용하고
점검,정비 하십시오. 그렇지 않으면, 화
상을 입을 수 있습니다.
•셉쿨러 내부 부품 점검 또는 교환작업이
필요할 경우 반드시 엔진 시동을 끄고 에
어 압력이 떨어진 상태에서 하십시오. 그
렇지 않으면, 고압의 에어 압력에 의해서
예상치 못한 위험이 발생 할 수 있습니다.
경 고

정기 점검
7-58
0유격, 이완, 덜거덕 거림의 점검
1. 조향 핸들을 똑바로 직진 방향으로 하여 가볍게
좌우로 흔들어 유격(저항을 느낄 때 까지의 움
직임)을 점검합니다. 조향 핸들 움직임이 24㎜
이하이면 정상입니다.
2. 조향 핸들을 잡고 상하, 좌우로 움직여 덜거덕
거림이 없는가 점검해 주십시오.
3. 틸트 레버는 확실하게 조여 주십시오.
ocy058006ocy058006

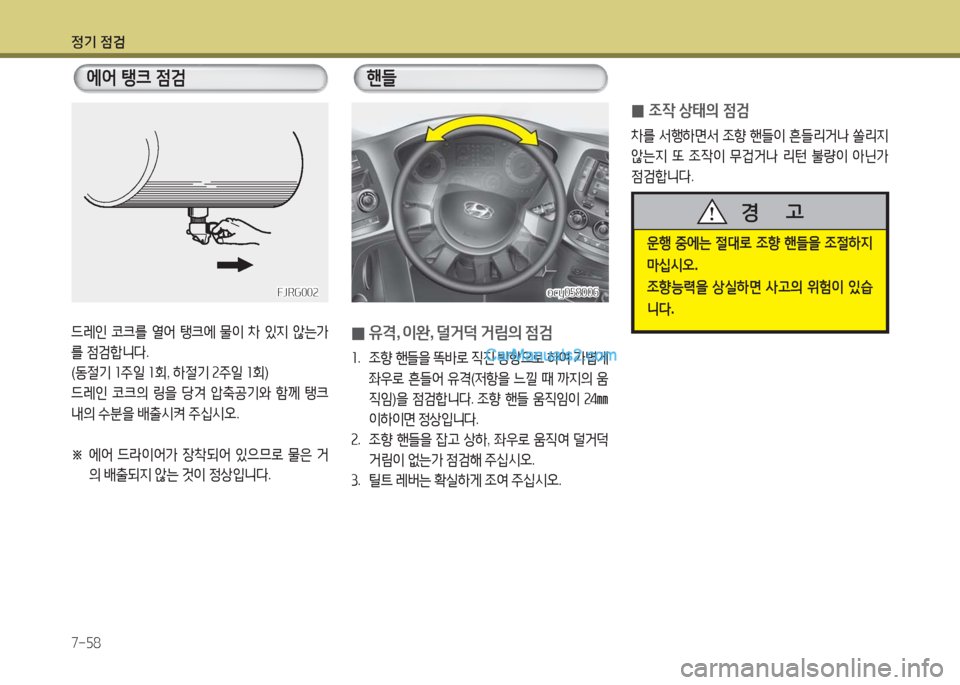

드레인 코크를 열어 탱크에 물이 차 있지 않는가
를 점검합니다.
(동절기 1주일 1회, 하절기 2주일 1회)
드레인 코크의 링을 당겨 압축공기와 함께 탱크
내의 수분을 배출시켜 주십시오.
※ 에어 드라이어가 장착되어 있으므로 물은 거
의 배출되지 않는 것이 정상입니다.
FJRG002FJRG002
에어 탱크 점검 핸들
0조작 상태의 점검
차를 서행하면서 조향 핸들이 흔들리거나 쏠리지
않는지 또 조작이 무겁거나 리턴 불량이 아닌가
점검합니다.
운행 중에는 절대로 조향 핸들을 조절하지
마십시오.
조향능력을 상실하면 사고의 위험이 있습
니다.
경 고

정기 점검
7-59

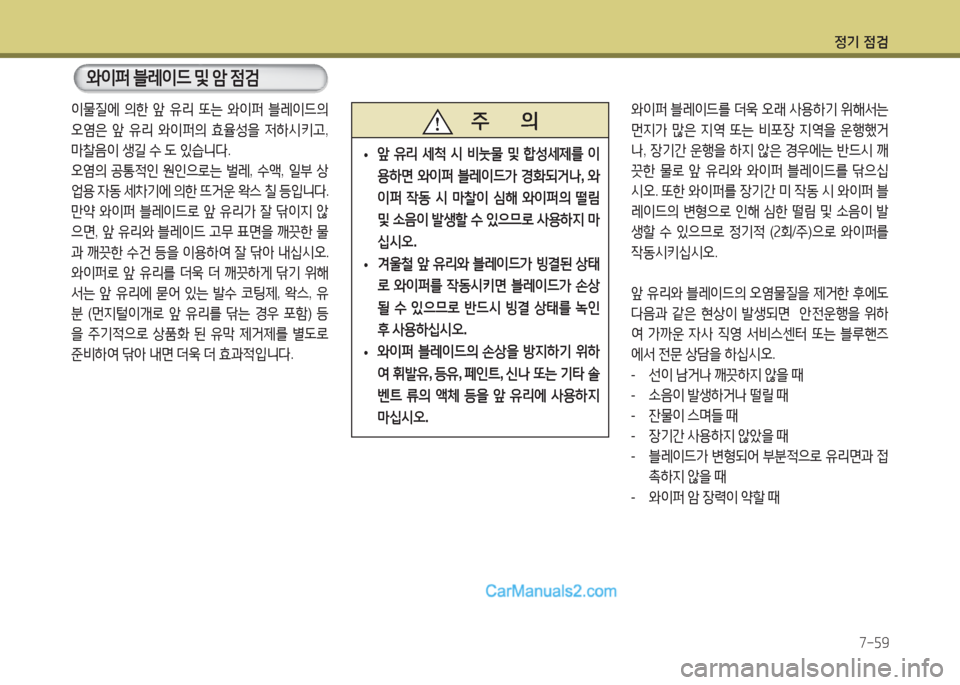

이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고,
마찰음이 생길 수 도 있습니다.
오염의 공통적인 원인으로는 벌레, 수액, 일부 상
업용 자동 세차기에 의한 뜨거운 왁스 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면, 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시오.
와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기 위해
서는 앞 유리에 묻어 있는 발수 코팅제, 왁스, 유
분 (먼지털이개로 앞 유리를 닦는 경우 포함) 등
을 주기적으로 상품화 된 유막 제거제를 별도로
준비하여 닦아 내면 더욱 더 효과적입니다.
와이퍼 블레이드를 더욱 오래 사용하기 위해서는
먼지가 많은 지역 또는 비포장 지역을 운행했거
나, 장기간 운행을 하지 않은 경우에는 반드시 깨
끗한 물로 앞 유리와 와이퍼 블레이드를 닦으십
시오. 또한 와이퍼를 장기간 미 작동 시 와이퍼 블
레이드의 변형으로 인해 심한 떨림 및 소음이 발
생할 수 있으므로 정기적 (2회/주)으로 와이퍼를
작동시키십시오.
앞 유리와 블레이드의 오염물질을 제거한 후에도
다음과 같은 현상이 발생되면 안전운행을 위하
여 가까운 자사 직영 서비스센터 또는 블루핸즈
에서 전문 상담을 하십시오.
- 선이 남거나 깨끗하지 않을 때
- 소음이 발생하거나 떨릴 때
- 잔물이 스며들 때
- 장기간 사용하지 않았을 때
- 블레이드가 변형되어 부분적으로 유리면과 접
촉하지 않을 때
- 와이퍼 암 장력이 약할 때
와이퍼 블레이드 및 암 점검
주 의
•앞 유리 세척 시 비눗물 및 합성세제를 이
용하면 와이퍼 블레이드가 경화되거나, 와
이퍼 작동 시 마찰이 심해 와이퍼의 떨림
및 소음이 발생할 수 있으므로 사용하지 마
십시오.
•겨울철 앞 유리와 블레이드가 빙결된 상태
로 와이퍼를 작동시키면 블레이드가 손상
될 수 있으므로 반드시 빙결 상태를 녹인
후 사용하십시오.
•와이퍼 블레이드의 손상을 방지하기 위하
여 휘발유, 등유, 페인트, 신나 또는 기타 솔
벤트 류의 액체 등을 앞 유리에 사용하지
마십시오.

정기 점검
7-60

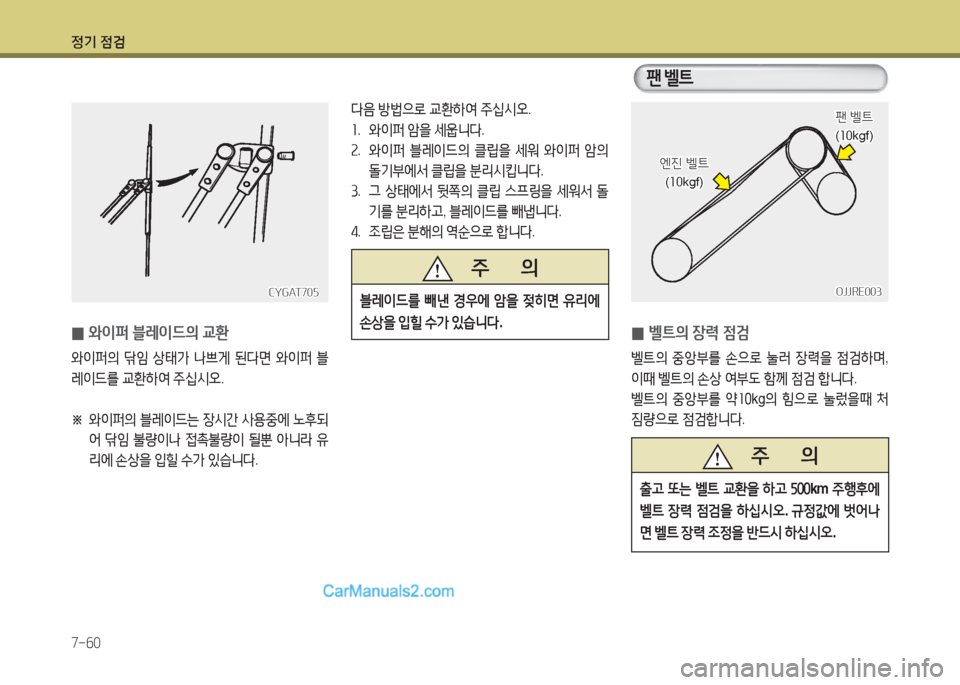

0벨트의 장력 점검
벨트의 중앙부를 손으로 눌러 장력을 점검하며,
이때 벨트의 손상 여부도 함께 점검 합니다.
벨트의 중앙부를 약10kg의 힘으로 눌렀을때 처
짐량으로 점검합니다.
다음 방법으로 교환하여 주십시오.
1. 와이퍼 암을 세웁니다.
2. 와이퍼 블레이드의 클립을 세워 와이퍼 암의
돌기부에서 클립을 분리시킵니다.
3. 그 상태에서 뒷쪽의 클립 스프링을 세워서 돌
기를 분리하고, 블레이드를 빼냅니다.
4. 조립은 분해의 역순으로 합니다.
0와이퍼 블레이드의 교환
와이퍼의 닦임 상태가 나쁘게 된다면 와이퍼 블
레이드를 교환하여 주십시오.
※ 와이퍼의 블레이드는 장시간 사용중에 노후되
어 닦임 불량이나 접촉불량이 될뿐 아니라 유
리에 손상을 입힐 수가 있습니다.
CYGAT705CYGAT705 주 의
블레이드를 빼낸 경우에 암을 젖히면 유리에
손상을 입힐 수가 있습니다.
팬 벨트
엔진 벨트엔진 벨트
(10kgf)(10kgf)
팬 벨트팬 벨트
(10kgf)(10kgf)
OJJRE003OJJRE003
주 의
출고 또는 벨트 교환을 하고 500km 주행후에
벨트 장력 점검을 하십시오. 규정값에 벗어나
면 벨트 장력 조정을 반드시 하십시오.

정기 점검
7-61

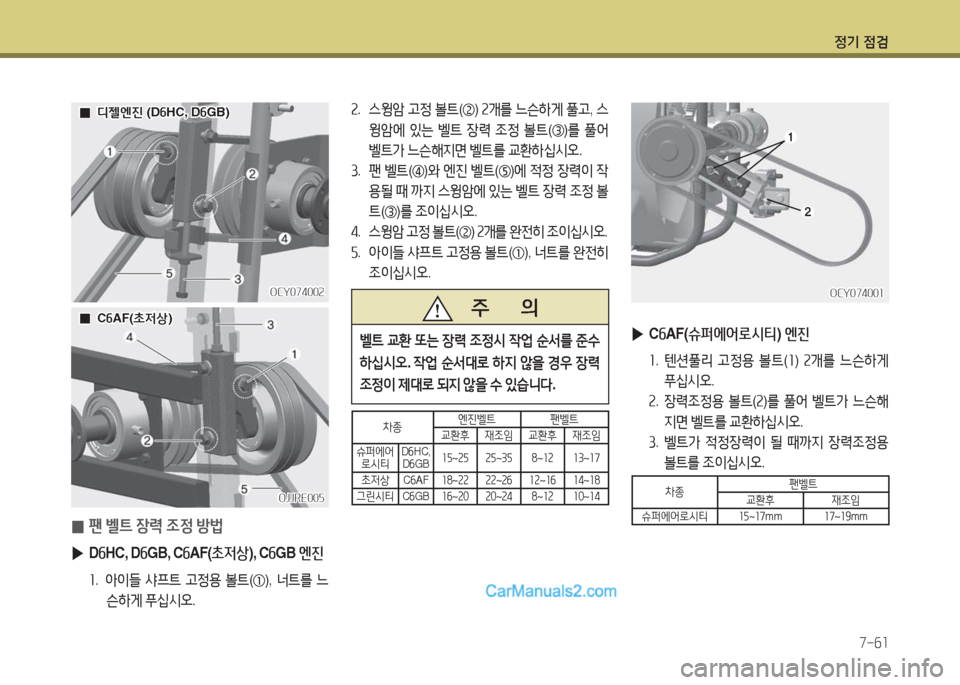

0팬 벨트 장력 조정 방법
▶D6HC, D6GB, C6AF(초저상), C6GB 엔진
1. 아이들 샤프트 고정용 볼트(①), 너트를 느
슨하게 푸십시오.
2. 스윙암 고정 볼트(②) 2개를 느슨하게 풀고, 스
윙암에 있는 벨트 장력 조정 볼트(③)를 풀어
벨트가 느슨해지면 벨트를 교환하십시오.
3. 팬 벨트(④)와 엔진 벨트(⑤)에 적정 장력이 작
용될 때 까지 스윙암에 있는 벨트 장력 조정 볼
트(③)를 조이십시오.
4. 스윙암 고정 볼트(②) 2개를 완전히 조이십시오.
5. 아이들 샤프트 고정용 볼트(①), 너트를 완전히
조이십시오.
OCY074002OCY074002
OJJRE005OJJRE005
00디젤엔진 (D6HC, D6GB)디젤엔진 (D6HC, D6GB)
00C6AF(초저상)C6AF(초저상) 주 의
벨트 교환 또는 장력 조정시 작업 순서를 준수
하십시오. 작업 순서대로 하지 않을 경우 장력
조정이 제대로 되지 않을 수 있습니다.
차종엔진벨트 팬벨트
교환후 재조임 교환후 재조임
슈퍼에어로시티D6HC,D6GB15~25 25~35 8~12 13~17
초저상C6AF18~22 22~26 12~16 14~18
그린시티C6GB16~20 20~24 8~12 10~14
OCY074001OCY074001
▶C6AF(슈퍼에어로시티) 엔진
1. 텐션풀리 고정용 볼트(1) 2개를 느슨하게
푸십시오.
2. 장력조정용 볼트(2)를 풀어 벨트가 느슨해
지면 벨트를 교환하십시오.
3. 벨트가 적정장력이 될 때까지 장력조정용
볼트를 조이십시오.
차종팬벨트
교환후 재조임
슈퍼에어로시티 15~17mm17~19mm

정기 점검
7-62
그리스 니플에 부착되어 있는 먼지나 오물을 깨
끗이 닦고 나서 지정된 그리스를 주유하여 주십
시오. 그리스 주유시 와이어링이나 고무호스 등
주위에 부착된 그리스는 잘 닦아 주십시오.

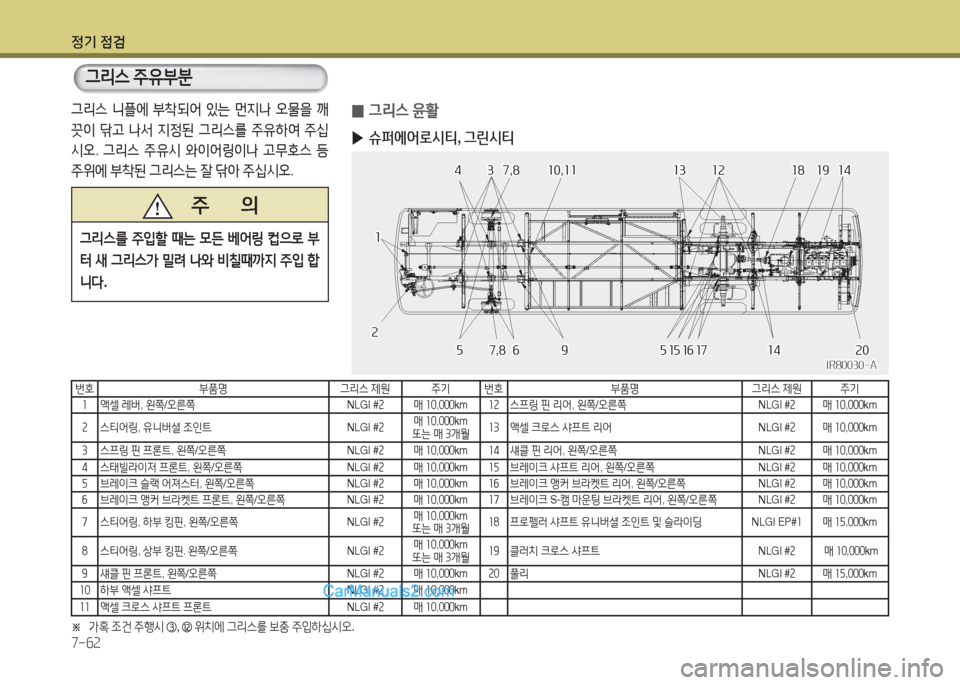

0그리스 윤활
▶슈퍼에어로시티, 그린시티
44
11
22
557,87,86699141420205 15 16 175 15 16 17
337,87,81313121218181919141410,1110,11
IR80030-AIR80030-A
번호 부품명 그리스 제원 주기 번호 부품명 그리스 제원 주기
1액셀 레버, 왼쪽/오른쪽NLGI #2매 10,000km12 스프링 핀 리어, 왼쪽/오른쪽NLGI #2매 10,000km
2스티어링, 유니버셜 조인트NLGI #2매 10,000km 또는 매 3개월13 액셀 크로스 샤프트 리어NLGI #2매 10,000km
3스프링 핀 프론트, 왼쪽/오른쪽NLGI #2매 10,000km14 섀클 핀 리어, 왼쪽/오른쪽NLGI #2매 10,000km
4스태빌라이저 프론트, 왼쪽/오른쪽NLGI #2매 10,000km15 브레이크 샤프트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
5브레이크 슬랙 어져스터, 왼쪽/오른쪽NLGI #2매 10,000km16 브레이크 앵커 브라켓트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
6브레이크 앵커 브라켓트 프론트, 왼쪽/오른쪽NLGI #2매 10,000km17 브레이크 S-캠 마운팅 브라켓트 리어, 왼쪽/오른쪽NLGI #2매 10,000km
7스티어링, 하부 킹핀, 왼쪽/오른쪽NLGI #2매 10,000km 또는 매 3개월18 프로펠러 샤프트 유니버셜 조인트 및 슬라이딩NLGI EP#1매 15,000km
8스티어링, 상부 킹핀. 왼쪽/오른쪽NLGI #2매 10,000km 또는 매 3개월19 클러치 크로스 샤프트NLGI #2 매 10,000km
9섀클 핀 프론트, 왼쪽/오른쪽NLGI #2매 10,000km20 풀리NLGI #2매 15,000km
10 하부 액셀 샤프트NLGI #2매 10,000km
11 액셀 크로스 샤프트 프론트NLGI #2매 10,000km
※ 가혹 조건 주행시 ③, ⑫ 위치에 그리스를 보충 주입하십시오.
그리스 주유부분
주 의
그리스를 주입할 때는 모든 베어링 컵으로 부
터 새 그리스가 밀려 나와 비칠때까지 주입 합
니다.

정기 점검
7-63
OEGHOM772A-AOEGHOM772A-A

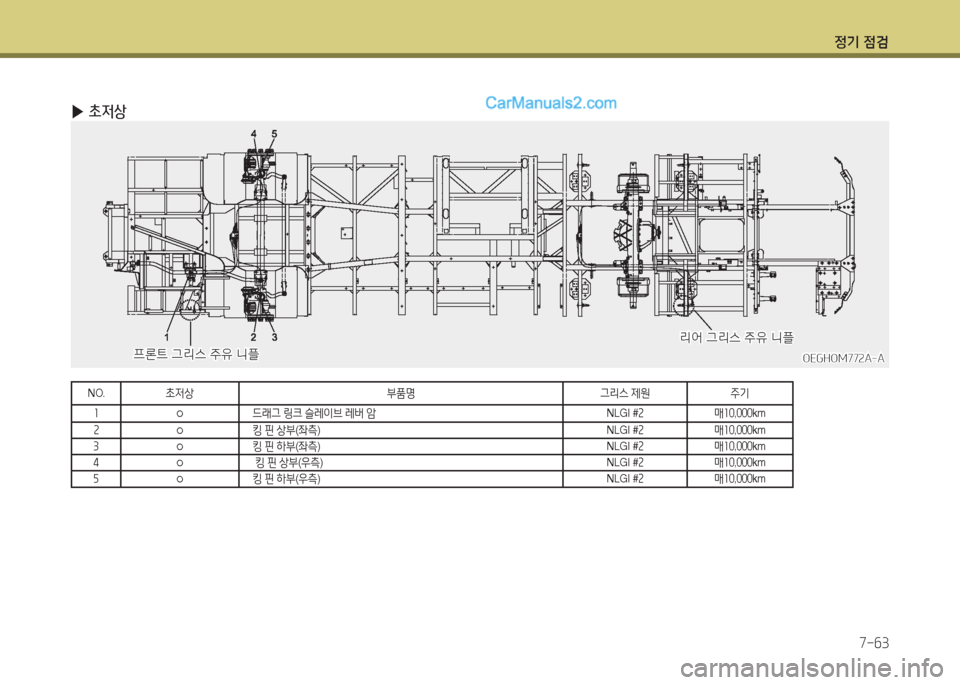

▶초저상
프론트 그리스 주유 니플프론트 그리스 주유 니플
리어 그리스 주유 니플리어 그리스 주유 니플
NO.초저상 부품명 그리스 제원 주기
1○ 드래그 링크 슬레이브 레버 암 NLGI #2매10,000km
2○킹 핀 상부(좌측) NLGI #2매10,000km
3○ 킹 핀 하부(좌측) NLGI #2매10,000km
4○ 킹 핀 상부(우측)NLGI #2매10,000km
5○킹 핀 하부(우측)NLGI #2매10,000km

정기 점검
7-64

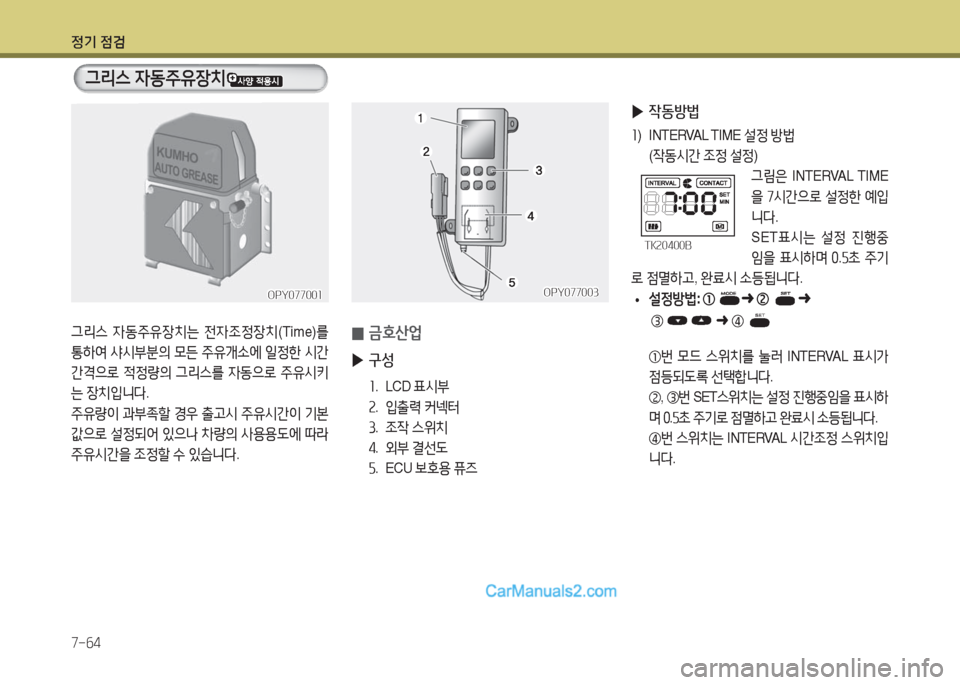

0금호산업
▶구성
1. L C D 표시부
2. 입출력 커넥터
3. 조작 스위치
4. 외부 결선도
5. E C U 보호용 퓨즈
OPY077003OPY077003
①번 모드 스위치를 눌러 INTERVAL 표시가
점등되도록 선택합니다.
②, ③번 SET스위치는 설정 진행중임을 표시하
며 0.5초 주기로 점멸하고 완료시 소등됩니다.
④번 스위치는 INTERVAL 시간조정 스위치입
니다.
▶작동방법
1) INTERVAL TIME 설정 방법
(작동시간 조정 설정)
그림은 INTERVAL TIME
을 7시간으로 설정한 예입
니다.
SET표시는 설정 진행중
임을 표시하며 0.5초 주기
로 점멸하고, 완료시 소등됩니다.
•설정방법: ① ➜ ② ➜
③ ➜ ④
TK20400BTK20400B
그리스 자동주유장치는 전자조정장치(Time)를
통하여 샤시부분의 모든 주유개소에 일정한 시간
간격으로 적정량의 그리스를 자동으로 주유시키
는 장치입니다.
주유량이 과부족할 경우 출고시 주유시간이 기본
값으로 설정되어 있으나 차량의 사용용도에 따라
주유시간을 조정할 수 있습니다.
OPY077001OPY077001
그리스 자동주유장치
