편의 장치
4-76
▶승객용 디지털 시계
• H (시간)
한번 누르면 1시간씩 증가되며, 계속 누르고
있으면 연속적으로 증가합니다. 버튼을 눌러
원하는 시간에서 손을 떼십시오.
• M (분)
한번 누르면 1분씩 증가되며, 계속 누르고 있
으면 연속적으로 증가합니다. 버튼을 눌러 원
하는 시간에서 손을 떼십시오.
• R (재조정)
라디오 정시 시보를 이용하여 시간을 맞출 때;
문자판이 9:01부터 9:29가 나타날 때 “R”버튼
을 누르면 9:00로 수정이 되고, 9:30부터 9:59
가 나타날 때 “R”버튼을 누르면 10:00로 수정
이 됩니다. 라디오의 정시 시보와 동시에 누르
면 간단히 시간을 맞출 수 있습니다.
▶운전자용 디지털 시계
•SEL (SELECT)
“SEL” 버튼을 눌러 시간, 분, 년도,월, 일 영역
을 선택할 수 있습니다.
1회 누름: “시간” 영역이 깜박거림
2회 누름: “분” 영역이 깜박 거림
3회 누름: “년도” 영역이 깜박거림
4회 누름: “월” 영역이 깜박거림
5회 누름: “일” 영역이 깜박거림
OCY029005AOCY029005A
• R (RESET)
시간이 흐르고 있는 정상적인 상황에서 “R”버
튼을 눌렀을 경우 누르는 시점의“분”이 29분전
일 때는 “시간”의 변동없이 “분”만 “00”으로 바
뀌게 되며, 버튼을 누르는 시점의 “분”이 30분
이후인 경우에는 “분”이 “00”으로 바뀜과 동시
에 “시간”이 1시간 더해져 바뀌게 됩니다.
• ADJ(ADJUST)
“SEL” 버튼을 눌러 조정하고자 하는 각각의 “
시”, “분”, “년도”, “월”,“일”을 깜박거리게 한
상태에서 “ADJ”버튼을 누르면 각각의 값이 한
단계씩 상승하게 됩니다. 이와 같은 방법으로
조정하고자 하는 부분을 조정할 수 있습니다.

편의 장치
4-77

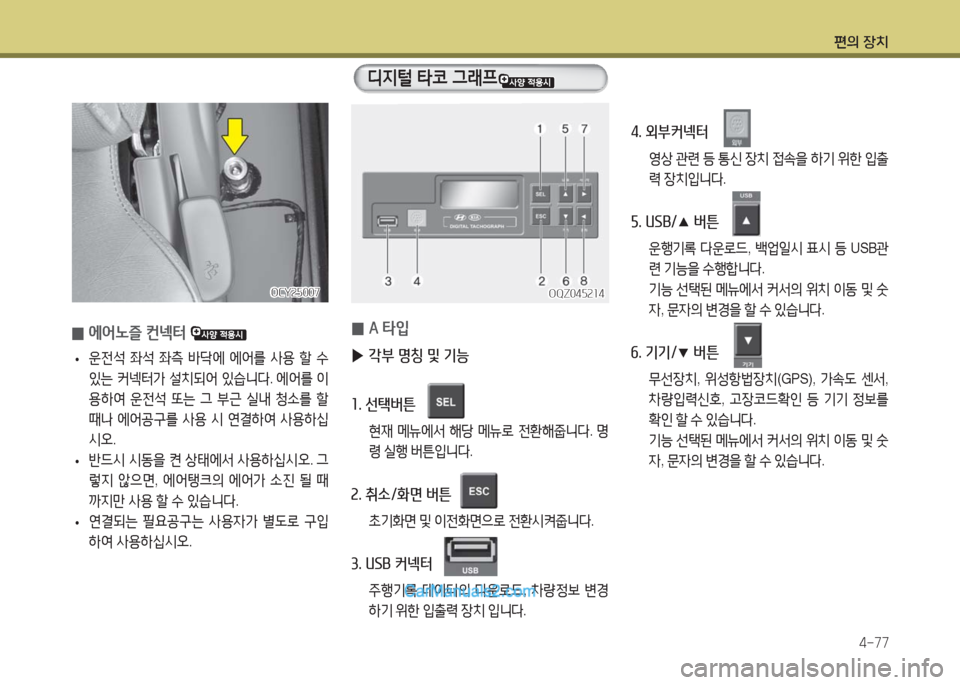

0에어노즐 컨넥터
• 운전석 좌석 좌측 바닥에 에어를 사용 할 수
있는 커넥터가 설치되어 있습니다. 에어를 이
용하여 운전석 또는 그 부근 실내 청소를 할
때나 에어공구를 사용 시 연결하여 사용하십
시오.
• 반드시 시동을 켠 상태에서 사용하십시오. 그
렇지 않으면, 에어탱크의 에어가 소진 될 때
까지만 사용 할 수 있습니다.
•연결되는 필요공구는 사용자가 별도로 구입
하여 사용하십시오.
OCY25007OCY25007
0A 타입
▶각부 명칭 및 기능
1. 선택버튼
현재 메뉴에서 해당 메뉴로 전환해줍니다. 명
령 실행 버튼입니다.
2. 취소/화면 버튼
초기화면 및 이전화면으로 전환시켜줍니다.
3. USB 커넥터
주행기록 데이터의 다운로드, 차량정보 변경
하기 위한 입출력 장치 입니다.
4. 외부커넥터
영상 관련 등 통신 장치 접속을 하기 위한 입출
력 장치입니다.
5. USB/▲ 버튼
운행기록 다운로드, 백업일시 표시 등 USB관
련 기능을 수행합니다.
기능 선택된 메뉴에서 커서의 위치 이동 및 숫
자, 문자의 변경을 할 수 있습니다.
6. 기기/▼ 버튼
무선장치, 위성항법장치(GPS), 가속도 센서,
차량입력신호, 고장코드확인 등 기기 정보를
확인 할 수 있습니다.
기능 선택된 메뉴에서 커서의 위치 이동 및 숫
자, 문자의 변경을 할 수 있습니다.
OQZ045214OQZ045214
디지털 타코 그래프

편의 장치
4-78

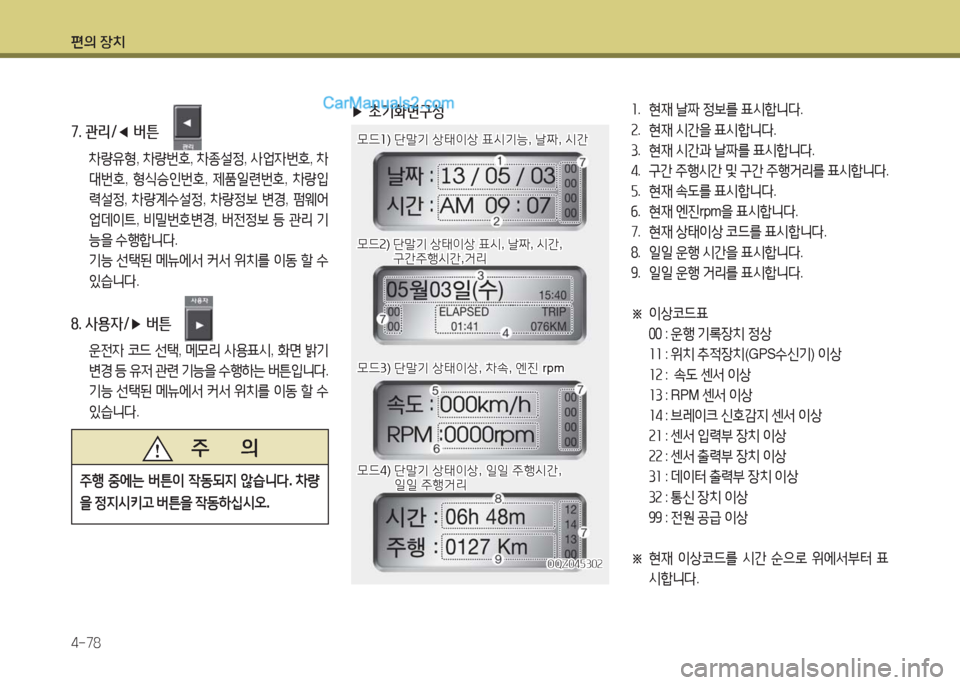

7. 관리/◀ 버튼
차량유형, 차량번호, 차종설정, 사업자번호, 차
대번호, 형식승인번호, 제품일련번호, 차량입
력설정, 차량계수설정, 차량정보 변경, 펌웨어
업데이트, 비밀번호변경, 버전정보 등 관리 기
능을 수행합니다.
기능 선택된 메뉴에서 커서 위치를 이동 할 수
있습니다.
8. 사용자/▶ 버튼
운전자 코드 선택, 메모리 사용표시, 화면 밝기
변경 등 유저 관련 기능을 수행하는 버튼입니다.
기능 선택된 메뉴에서 커서 위치를 이동 할 수
있습니다.
▶초기화면구성1. 현재 날짜 정보를 표시합니다.
2. 현재 시간을 표시합니다.
3. 현재 시간과 날짜를 표시합니다.
4. 구간 주행시간 및 구간 주행거리를 표시합니다.
5. 현재 속도를 표시합니다.
6. 현재 엔진rpm을 표시합니다.
7. 현재 상태이상 코드를 표시합니다.
8. 일일 운행 시간을 표시합니다.
9. 일일 운행 거리를 표시합니다.
※ 이상코드표
00 : 운행 기록장치 정상
11 : 위치 추적장치(GPS수신기) 이상
12 : 속도 센서 이상
13 : RPM 센서 이상
14 : 브레이크 신호감지 센서 이상
21 : 센서 입력부 장치 이상
22 : 센서 출력부 장치 이상
31 : 데이터 출력부 장치 이상
32 : 통신 장치 이상
99 : 전원 공급 이상
※ 현재 이상코드를 시간 순으로 위에서부터 표
시합니다.
주 의
주행 중에는 버튼이 작동되지 않습니다. 차량
을 정지시키고 버튼을 작동하십시오.
OQZ045302OQZ045302
모드1) 단말기 상태이상 표시기능, 날짜, 시간모드1) 단말기 상태이상 표시기능, 날짜, 시간
모드2) 단말기 상태이상 표시, 날짜, 시간, 모드2) 단말기 상태이상 표시, 날짜, 시간, 구간주행시간,거리 구간주행시간,거리
모드3) 단말기 상태이상, 차속, 엔진 rpm모드3) 단말기 상태이상, 차속, 엔진 rpm
모드4) 단말기 상태이상, 일일 주행시간, 모드4) 단말기 상태이상, 일일 주행시간, 일일 주행거리 일일 주행거리

편의 장치
4-79

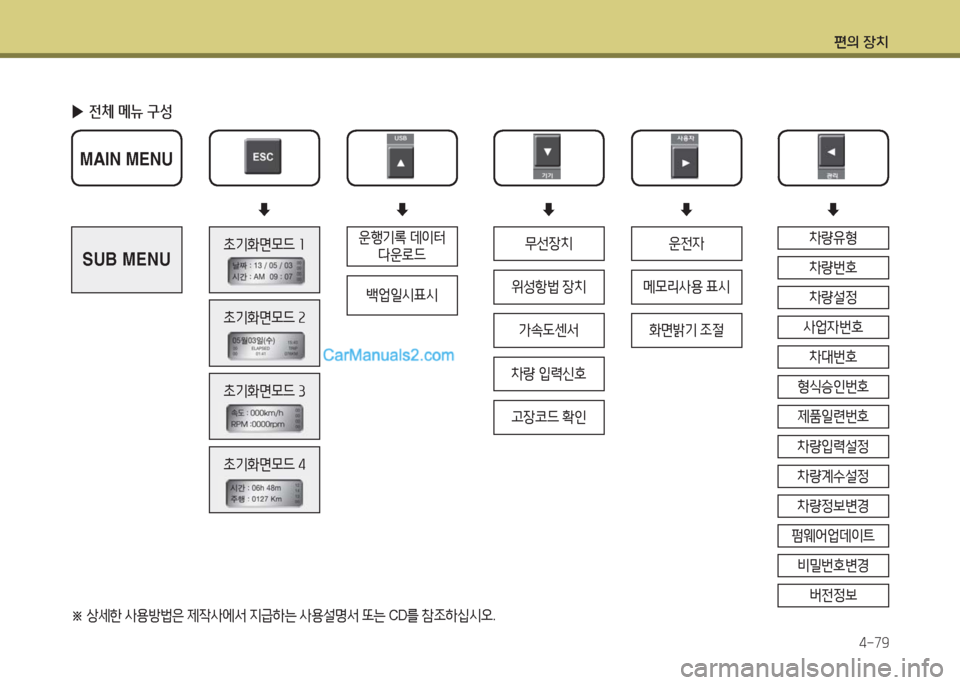

▶전체 메뉴 구성

편의 장치
4-80

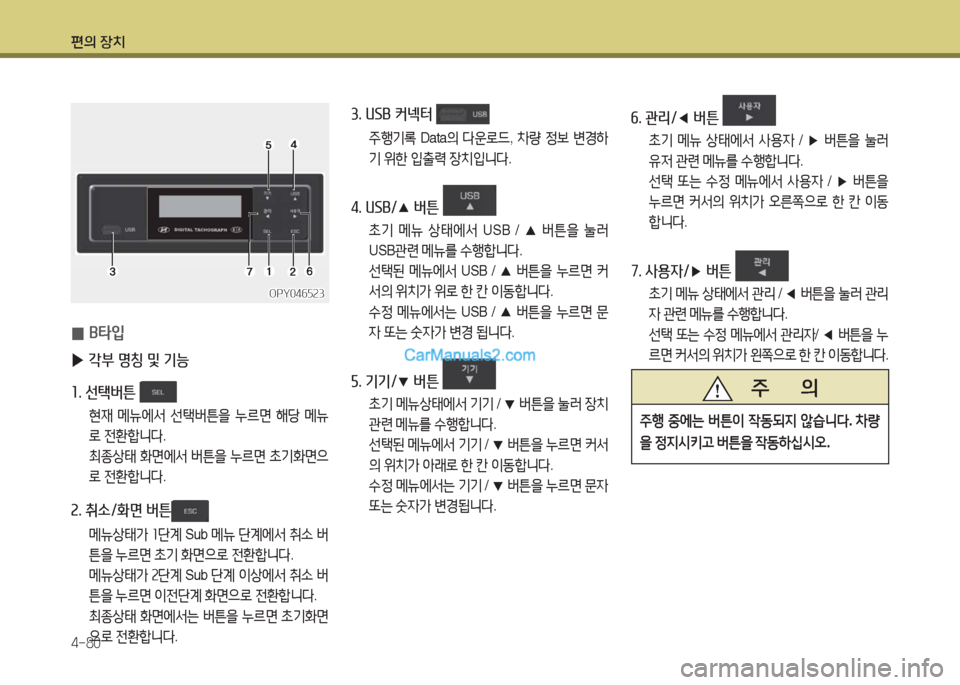

0B타입
▶각부 명칭 및 기능
1. 선택버튼
현재 메뉴에서 선택버튼을 누르면 해당 메뉴
로 전환합니다.
최종상태 화면에서 버튼을 누르면 초기화면으
로 전환합니다.
2. 취소/화면 버튼
메뉴상태가 1단계 Sub 메뉴 단계에서 취소 버
튼을 누르면 초기 화면으로 전환합니다.
메뉴상태가 2단계 Sub 단계 이상에서 취소 버
튼을 누르면 이전단계 화면으로 전환합니다.
최종상태 화면에서는 버튼을 누르면 초기화면
으로 전환합니다.
3. USB 커넥터
주행기록 Data의 다운로드, 차량 정보 변경하
기 위한 입출력 장치입니다.
4. USB/▲ 버튼
초기 메뉴 상태에서 USB / ▲ 버튼을 눌러
USB관련 메뉴를 수행합니다.
선택된 메뉴에서 USB / ▲ 버튼을 누르면 커
서의 위치가 위로 한 칸 이동합니다.
수정 메뉴에서는 USB / ▲ 버튼을 누르면 문
자 또는 숫자가 변경 됩니다.
5. 기기/▼ 버튼
초기 메뉴상태에서 기기 / ▼ 버튼을 눌러 장치
관련 메뉴를 수행합니다.
선택된 메뉴에서 기기 / ▼ 버튼을 누르면 커서
의 위치가 아래로 한 칸 이동합니다.
수정 메뉴에서는 기기 / ▼ 버튼을 누르면 문자
또는 숫자가 변경됩니다.
OPY046523OPY046523
6. 관리/◀ 버튼
초기 메뉴 상태에서 사용자 / ▶ 버튼을 눌러
유저 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 사용자 / ▶ 버튼을
누르면 커서의 위치가 오른쪽으로 한 칸 이동
합니다.
7. 사용자/▶ 버튼
초기 메뉴 상태에서 관리 / ◀ 버튼을 눌러 관리
자 관련 메뉴를 수행합니다.
선택 또는 수정 메뉴에서 관리자/ ◀ 버튼을 누
르면 커서의 위치가 왼쪽으로 한 칸 이동합니다.
주 의
주행 중에는 버튼이 작동되지 않습니다. 차량
을 정지시키고 버튼을 작동하십시오.

편의 장치
4-81

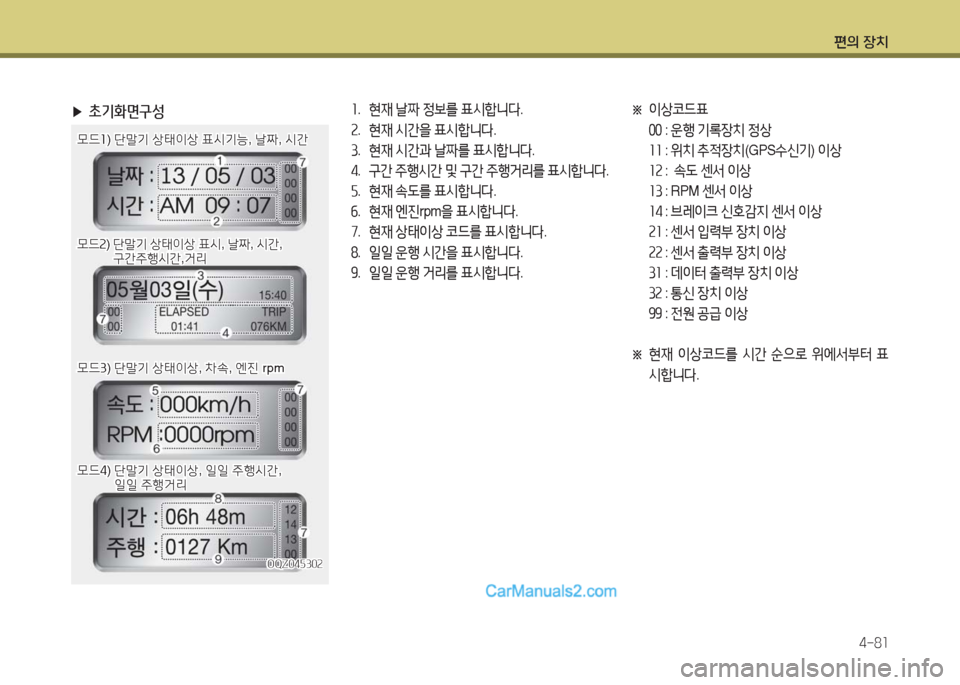

▶초기화면구성1. 현재 날짜 정보를 표시합니다.
2. 현재 시간을 표시합니다.
3. 현재 시간과 날짜를 표시합니다.
4. 구간 주행시간 및 구간 주행거리를 표시합니다.
5. 현재 속도를 표시합니다.
6. 현재 엔진rpm을 표시합니다.
7. 현재 상태이상 코드를 표시합니다.
8. 일일 운행 시간을 표시합니다.
9. 일일 운행 거리를 표시합니다.
※ 이상코드표
00 : 운행 기록장치 정상
11 : 위치 추적장치(GPS수신기) 이상
12 : 속도 센서 이상
13 : RPM 센서 이상
14 : 브레이크 신호감지 센서 이상
21 : 센서 입력부 장치 이상
22 : 센서 출력부 장치 이상
31 : 데이터 출력부 장치 이상
32 : 통신 장치 이상
99 : 전원 공급 이상
※ 현재 이상코드를 시간 순으로 위에서부터 표
시합니다.
OQZ045302OQZ045302
모드1) 단말기 상태이상 표시기능, 날짜, 시간모드1) 단말기 상태이상 표시기능, 날짜, 시간
모드2) 단말기 상태이상 표시, 날짜, 시간, 모드2) 단말기 상태이상 표시, 날짜, 시간, 구간주행시간,거리 구간주행시간,거리
모드3) 단말기 상태이상, 차속, 엔진 rpm모드3) 단말기 상태이상, 차속, 엔진 rpm
모드4) 단말기 상태이상, 일일 주행시간, 모드4) 단말기 상태이상, 일일 주행시간, 일일 주행거리 일일 주행거리

편의 장치
4-82
▶전체 메뉴 구성
