2016 Hyundai Super Aero City 슈퍼 에어로시티 - 사용 설명서 (in Korean)

안전 장치
3-16
•안전벨트가 꼬이거나 짓 눌린 상태에서
주행하지 마십시오. 만약 꼬이거나 짓 눌
린 것을 풀 수 없으면 자사 직영 서비스센
터 또는 블루핸즈에 점검을 받으십시오.
•주행 중에 좌석 등받이는 항상 편안하고
똑바로 세워져 있어야 합니다. 안전벨트
는 등받이가 똑바로 세워져 있을 때, 최
대의 보호 기능을 발휘합니다.
•어깨 부분의 안전벨트가 목이나 얼굴을
지나지 않도록 하십시오.
•골반 부분의 안전벨트는 가능한한 낮게
해서 엉덩이 부분까지 내려오게 하십시
오. 안전벨트의 골반 부분이 골반을 편안
하게 감싸주도록 하십시오. 골반띠를 허
리부분에 착용하지 마십시오.
사고시 복부에 압력을 가하여 장파열 등
심각한 상해를 초래할 수 있습니다.
경 고
•안전벨트에 별도의 보조장치나 액세서
리를 장착하면 안전벨트가 정상적으로
작동하지 않을 수 있으니 어떠한 것도 장
착하지 마십시오.
이런 경고 사항을 준수하지 않으면, 사고시
더 큰 부상을 당할 위험이 있습니다.
경 고 0임산부의 안전벨트 착용
임산부가 안전벨트를 착용할때는 반드시 의사와
상의하십시오. 가능하면 항상 3점식 안전벨트를
착용하십시오.
골반 부분의 안전벨트는 편안하고 가급적 복부
밑 부분으로 착용되어야 합니다.
임산부는 골반 부분의 안전벨트를 태아가
위치한 복부위로 착용해서는 안됩니다.
이는 충돌 시 안전벨트가 태아를 누를 수 있
기 때문입니다.
경 고

안전 장치
3-17

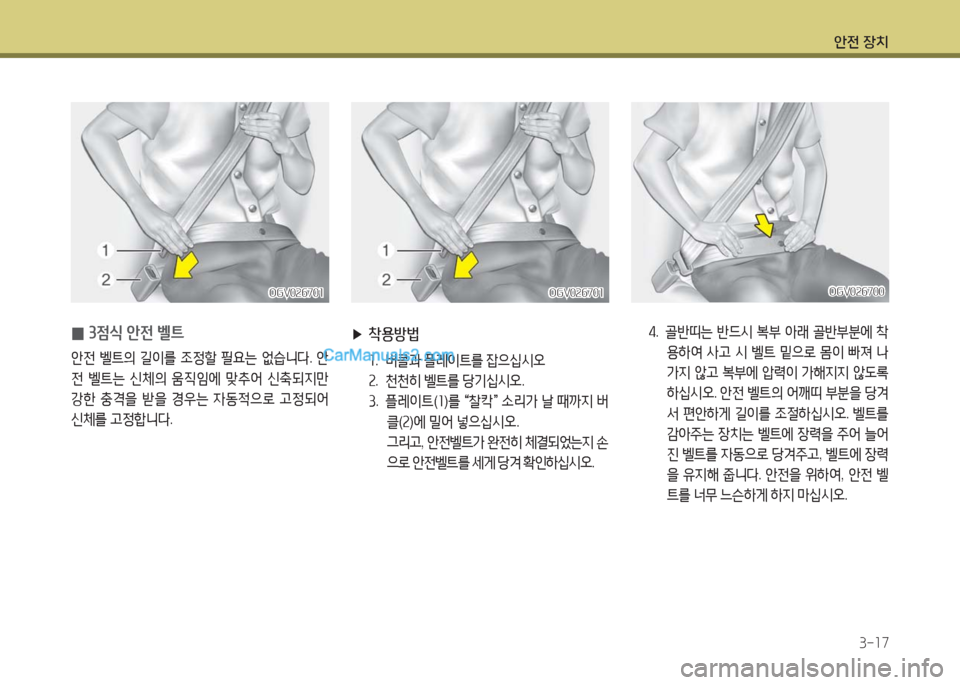

0 3점식 안전 벨트
안전 벨트의 길이를 조정할 필요는 없습니다. 안
전 벨트는 신체의 움직임에 맞추어 신축되지만
강한 충격을 받을 경우는 자동적으로 고정되어
신체를 고정합니다.
OGV026701OGV026701OGV026701OGV026701
▶착용방법
1. 버클과 플레이트를 잡으십시오
2. 천천히 벨트를 당기십시오.
3. 플레이트(1)를 “찰칵” 소리가 날 때까지 버
클(2)에 밀어 넣으십시오.
그리고, 안전벨트가 완전히 체결되었는지 손
으로 안전벨트를 세게 당겨 확인하십시오.
4. 골반띠는 반드시 복부 아래 골반부분에 착
용하여 사고 시 벨트 밑으로 몸이 빠져 나
가지 않고 복부에 압력이 가해지지 않도록
하십시오. 안전 벨트의 어깨띠 부분을 당겨
서 편안하게 길이를 조절하십시오. 벨트를
감아주는 장치는 벨트에 장력을 주어 늘어
진 벨트를 자동으로 당겨주고, 벨트에 장력
을 유지해 줍니다. 안전을 위하여, 안전 벨
트를 너무 느슨하게 하지 마십시오.
OGV026700OGV026700

안전 장치
3-18
안전벨트는 허리 부분이 아닌 골반부분에
착용하십시오. 안전벨트를 골반부분에 확실
히 착용하지 않으면, 충돌 시 복부 파열 등
부상의 원인이 될 수 있습니다.
경 고

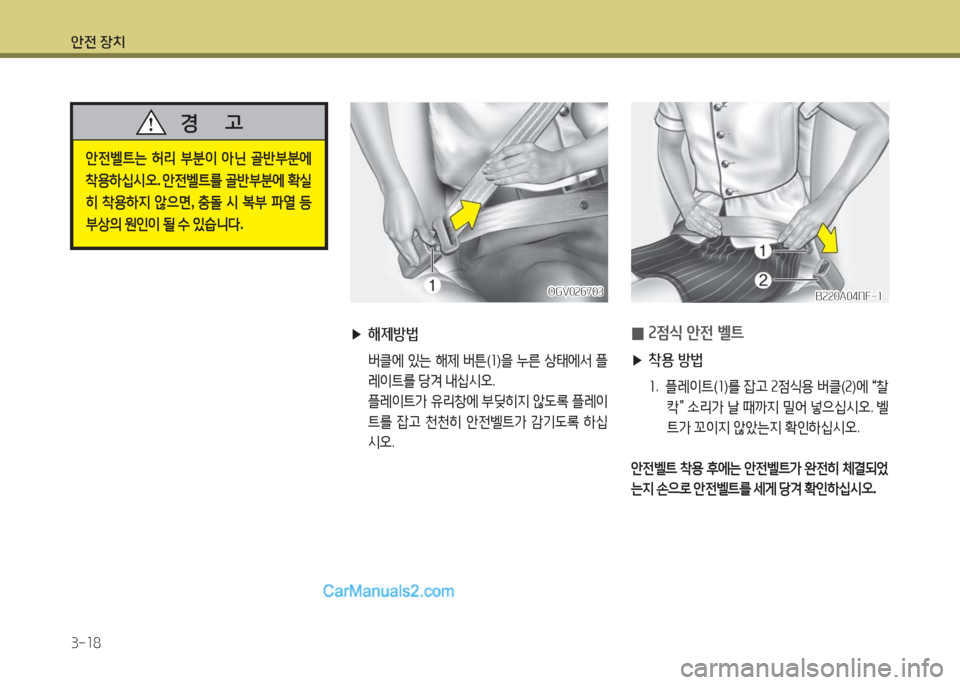

▶해제방법
버클에 있는 해제 버튼(1)을 누른 상태에서 플
레이트를 당겨 내십시오.
플레이트가 유리창에 부딪히지 않도록 플레이
트를 잡고 천천히 안전벨트가 감기도록 하십
시오.
OGV026703OGV026703
02점식 안전 벨트
▶착용 방법
1. 플레이트(1)를 잡고 2점식용 버클(2)에 “찰
칵” 소리가 날 때까지 밀어 넣으십시오. 벨
트가 꼬이지 않았는지 확인하십시오.
안전벨트 착용 후에는 안전벨트가 완전히 체결되었
는지 손으로 안전벨트를 세게 당겨 확인하십시오.
B220A04NF-1B220A04NF-1

안전 장치
3-19

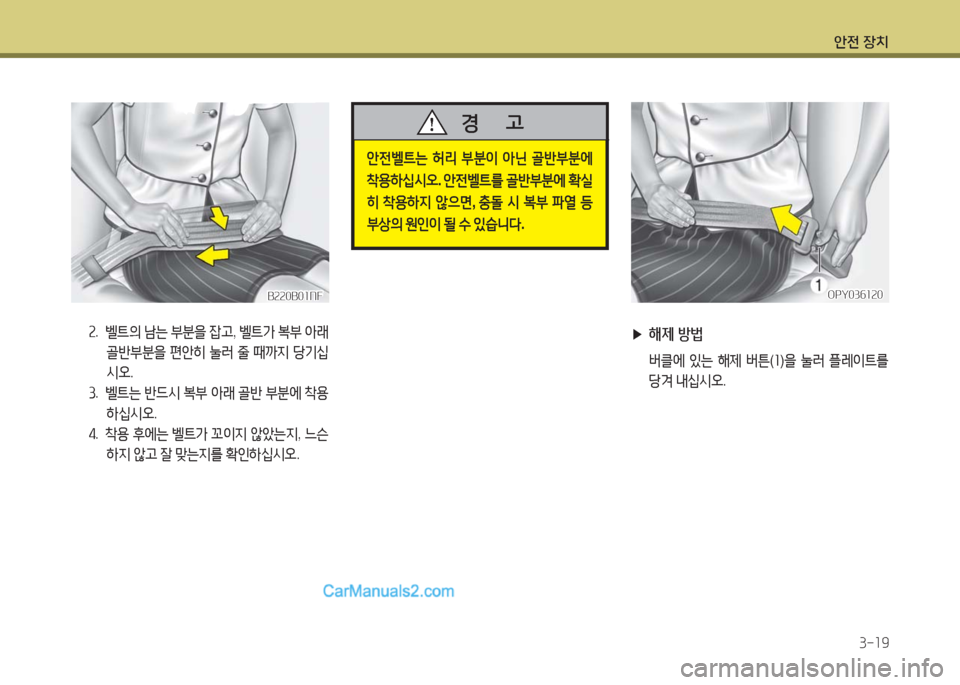

2. 벨트의 남는 부분을 잡고, 벨트가 복부 아래
골반부분을 편안히 눌러 줄 때까지 당기십
시오.
3. 벨트는 반드시 복부 아래 골반 부분에 착용
하십시오.
4. 착용 후에는 벨트가 꼬이지 않았는지, 느슨
하지 않고 잘 맞는지를 확인하십시오.
B220B01NFB220B01NF
▶해제 방법
버클에 있는 해제 버튼(1)을 눌러 플레이트를
당겨 내십시오.
OPY036120OPY036120
안전벨트는 허리 부분이 아닌 골반부분에
착용하십시오. 안전벨트를 골반부분에 확실
히 착용하지 않으면, 충돌 시 복부 파열 등
부상의 원인이 될 수 있습니다.
경 고

안전 장치
3-20

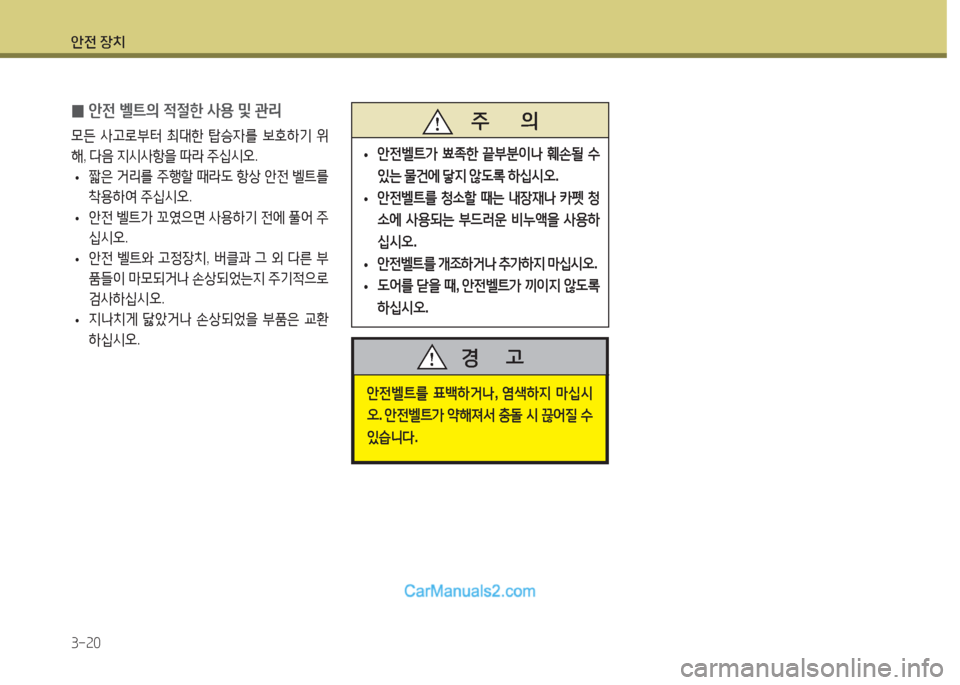

0안전 벨트의 적절한 사용 및 관리
모든 사고로부터 최대한 탑승자를 보호하기 위
해, 다음 지시사항을 따라 주십시오.
•짧은 거리를 주행할 때라도 항상 안전 벨트를
착용하여 주십시오.
•안전 벨트가 꼬였으면 사용하기 전에 풀어 주
십시오.
•안전 벨트와 고정장치, 버클과 그 외 다른 부
품들이 마모되거나 손상되었는지 주기적으로
검사하십시오.
•지나치게 닳았거나 손상되었을 부품은 교환
하십시오.
안전벨트를 표백하거나, 염색하지 마십시
오. 안전벨트가 약해져서 충돌 시 끊어질 수
있습니다.
경 고
주 의
•안전벨트가 뾰족한 끝부분이나 훼손될 수
있는 물건에 닿지 않도록 하십시오.
•안전벨트를 청소할 때는 내장재나 카펫 청
소에 사용되는 부드러운 비누액을 사용하
십시오.
•안전벨트를 개조하거나 추가하지 마십시오.
•도어를 닫을 때, 안전벨트가 끼이지 않도록
하십시오.

4
키 ....................................................................................4-4
도어 ....................................................................................4-4
자동 상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
수동상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
앞도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
중간도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6
운전자의 주의부족, 실수 등으로 야기될 수 있는 안전사고
방지를 위해 다음과 같은 안전장치가 작동됩니다. . . . . . . . . . . . . . .4-6
운전실 도어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
파워 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
사이드 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
일반정비 사이드 플랩 ...........................................................4-8
여는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
닫는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
연료 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
디젤 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
CNG 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
요소수(우레아) 탱크 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-13
요소수(우레아) 주의 사항 ................................................4-14
외부 온도가 높은 경우 ....................................................4-15
외부 온도가 낮은 경우 ....................................................4-15
요소수(우레아) 보관 .......................................................4-15
요소수(우레아) 폐기 .......................................................4-15
순도 ................................................................................4-15
점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
변속기 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
엔진룸 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들의 상하 조정 ....................................................4-16
경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
실외 ................................................................................4-17
계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-18
엔진 회전계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
속도계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
적산거리계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
연료계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
냉각수 수온계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
공기 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
전압계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
오일 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
일반 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-22
경고등 및 표시등 ...............................................................4-22
멀티디스플레이 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-23
경고등 및 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-25
장치설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
멀티 디스플레이 장치 .........................................................4-34
조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
편의 장치
4장 목차

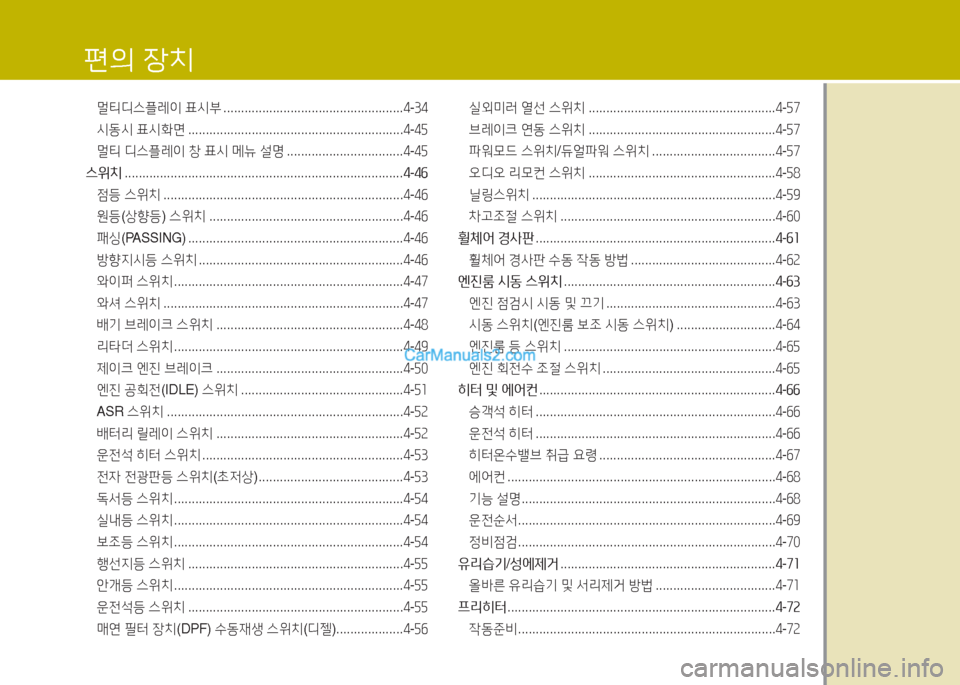

멀티디스플레이 표시부 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
시동시 표시화면 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-45
멀티 디스플레이 창 표시 메뉴 설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-45
스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-46
점등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-46
원등(상향등) 스위치 .......................................................4-46
패싱(PASSING) .............................................................4-46
방향지시등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-46
와이퍼 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-47
와셔 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-47
배기 브레이크 스위치 .....................................................4-48
리타더 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-49
제이크 엔진 브레이크 .....................................................4-50
엔진 공회전(IDLE) 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-51
ASR 스위치 ...................................................................4-52
배터리 릴레이 스위치 .....................................................4-52
운전석 히터 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-53
전자 전광판등 스위치(초저상) .........................................4-53
독서등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-54
실내등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-54
보조등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-54
행선지등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-55
안개등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-55
운전석등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-55
매연 필터 장치(DPF) 수동재생 스위치(디젤) ...................4-56
실외미러 열선 스위치 .....................................................4-57
브레이크 연동 스위치 .....................................................4-57
파워모드 스위치/듀얼파워 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-57
오디오 리모컨 스위치 .....................................................4-58
닐링스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-59
차고조절 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-60
휠체어 경사판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-61
휠체어 경사판 수동 작동 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
엔진룸 시동 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-63
엔진 점검시 시동 및 끄기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-63
시동 스위치(엔진룸 보조 시동 스위치) ............................4-64
엔진룸 등 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-65
엔진 회전수 조절 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-65
히터 및 에어컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-66
승객석 히터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-66
운전석 히터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-66
히터온수밸브 취급 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-67
에어컨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-68
기능 설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-68
운전순서 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-69
정비점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-70
유리습기/성에제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-71
올바른 유리습기 및 서리제거 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-71
프리히터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-72
작동준비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-72
편의 장치

편의 장치

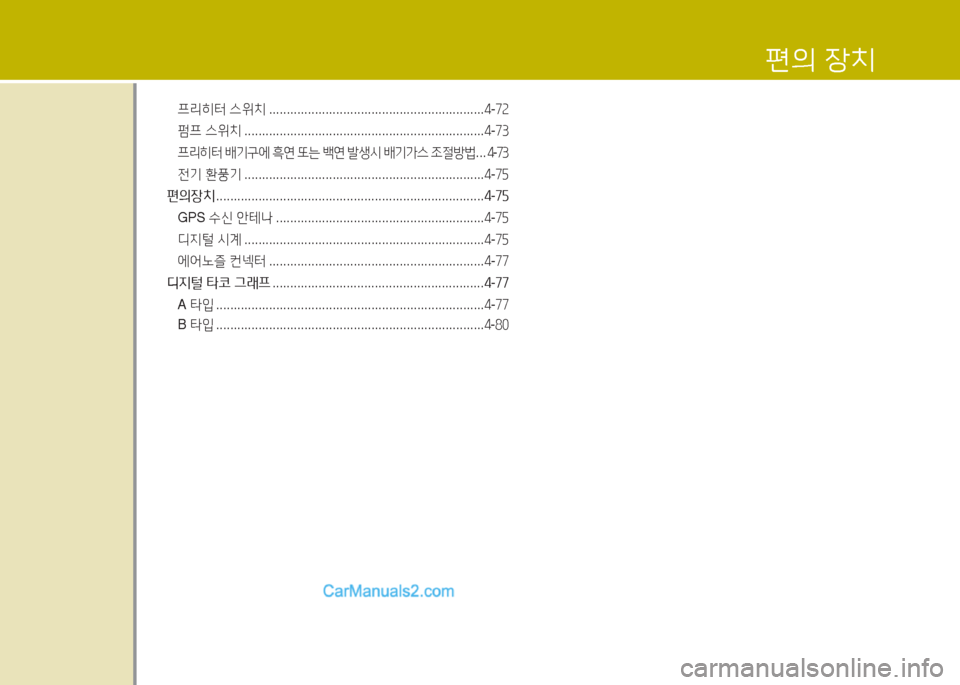

프리히터 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-72
펌프 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-73
프리히터 배기구에 흑연 또는 백연 발생시 배기가스 조절방법 ...4-73
전기 환풍기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-75
편의장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-75
GPS 수신 안테나 ...........................................................4-75
디지털 시계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-75
에어노즐 컨넥터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-77
디지털 타코 그래프 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-77
A 타입 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-77
B 타입 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-80
