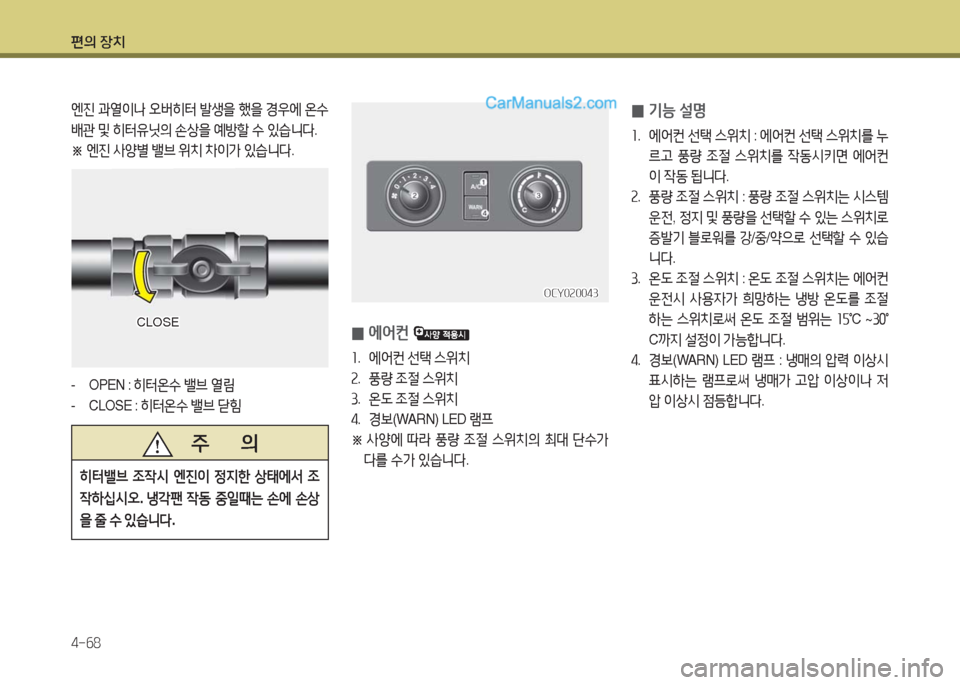

편의 장치
4-68
0기능 설명
1. 에어컨 선택 스위치 : 에어컨 선택 스위치를 누
르고 풍량 조절 스위치를 작동시키면 에어컨
이 작동 됩니다.
2. 풍량 조절 스위치 : 풍량 조절 스위치는 시스템
운전, 정지 및 풍량을 선택할 수 있는 스위치로
증발기 블로워를 강/중/약으로 선택할 수 있습
니다.
3. 온도 조절 스위치 : 온도 조절 스위치는 에어컨
운전시 사용자가 희망하는 냉방 온도를 조절
하는 스위치로써 온도 조절 범위는 15°C ~30°
C까지 설정이 가능합니다.
4. 경보(WARN) LED 램프 : 냉매의 압력 이상시
표시하는 램프로써 냉매가 고압 이상이나 저
압 이상시 점등합니다.
OCY020043OCY020043
0에어컨
1. 에어컨 선택 스위치
2. 풍량 조절 스위치
3. 온도 조절 스위치
4. 경보(WARN) LED 램프
※ 사양에 따라 풍량 조절 스위치의 최대 단수가
다를 수가 있습니다.
엔진 과열이나 오버히터 발생을 했을 경우에 온수
배관 및 히터유닛의 손상을 예방할 수 있습니다.
※ 엔진 사양별 밸브 위치 차이가 있습니다.
- OPEN : 히터온수 밸브 열림
- CLOSE : 히터온수 밸브 닫힘
CLOSECLOSE
주 의
히터밸브 조작시 엔진이 정지한 상태에서 조
작하십시오. 냉각팬 작동 중일때는 손에 손상
을 줄 수 있습니다.

편의 장치
4-69
0운전순서
엔진 시동 후 에어컨 스위치(1)를 누르고 송풍 온
도 조절 스위치(2)를 원하는 풍속으로 돌리면 에
어컨이 작동됩니다. 온도 조절 스위치(3)를 돌려
서 원하는 냉방 온도에 맞추면 됩니다. 에어컨의
작동을 멈추기 위해서는 풍량 조절 스위치(2)를 “
0”에 맞추면 에어컨의 모든 작동은 정지 합니다.
히터 및 에어컨을 켜놓고 차안에서 수면을
취하지 마십시오. 사망의 위험이 있습니다.
히터 및 에어컨을 켜놓고 밀폐된 상태로 장
시간 사용하지 마십시오. 두통 및 졸음을 유
발할 수도 있습니다.
경 고
주 의
• 만약 차량 엔진이 시동되지 않으면 압축기
가 작동되지 않기 때문에 냉방 운전은 동작
하지 않습니다. 에어컨 작동을 원하는 경우
에는 엔진 시동후 시행하여 주십시오.
•냉방시에는 도어, 창문 및 환기통을 닫아서
냉방효율이 저하되는 것을 방지하여 주십
시오.
• 가능한 한 통풍이 잘되는 곳이나 그늘진 곳
에서 사용을 해야 냉방 효율을 증대시킬 수
가 있으며 정차중 장시간 사용은 각 부분에
무리가 생기기 쉬우므로 가능한 피하는게
좋습니다.
주 의
• 더운 날씨에 오랫동안 주차시키면 차내는
밀폐되어 있기 때문에 차내온도가 50~60°C
까지 올라가게 됩니다. 이런때에 에어컨을
가동시키면 적정온도까지 내리는데 많은
시간이 소요되므로 창문, 환기통 등을 열어
에어컨을 가동시키면 차내 더운 공기를 외
부로 방출시켜 냉방시간을 단축시킬 수가
있습니다.
• 장시간 정차시 계속적으로 에어컨을 가동
할 경우 배터리가 방전될 위험이 있으므로
엔진컨트롤 노브를 조작하여 엔진회전수를
1,000~1,100RPM으로 유지시켜 주십시오.
•에어컨 작동중에는 엔진 아이들 UP/
DOWN 조절이 안되므로 에어컨을 OFF 후
엔진 공회전수를 조정하여 주십시오.

편의 장치
4-70
0정비점검
에어컨을 최상의 상태로 보전시키며 항상 쾌적하
게 사용하기 위해서는 예방 정비 점검을 철저히
해야 합니다.
▶여름철 에어컨을 재사용할 때의 점검
(장시간 에어컨을 재사용할 때의 점검)
냉매량, 벨트장력상태등 기타 제반사항을 철
저히 점검해야 합니다. 초기 점검은 에어컨의
성능은 물론 수명 연장에도 효과가 큽니다.
▶겨울철 에어컨을 사용하지 않을 때의 점검
에어컨을 사용하지 않는 겨울철에도 월1~2회
정도 에어컨을 작동시켜 주십시오. 이러한 취
급은 오일을 순환시켜 주기때문에 각 구성부
품의 오일마름을 방지할 뿐만 아니라 냉매의
누유를 방지하여 에어컨의 성능 및 수명을 연
장시켜 줍니다.

편의 장치
4-71
0올바른 유리습기 및 서리제거 방법
▶여름에 비가 올경우
1. 에어컨 스위치를 「ON」 합니다.
2. 방향선택 레버는 (제습위치)에 놓습니다.
3. 풍량 조절 레버는 2~3단으로 놓습니다.
▶겨울철 아침 운행시나 겨울철에 눈 또는 비가 올 경우
추운날 아침에 유리습기 제거를 위해서는 실내온도를 높이고, 저습의
상태를 유지해야 하며 시동을 켜고 즉시 출발하면 엔진 냉각수온이
낮아서 찬바람이 나와 제습효과가 떨어지므로 엔진을 웜업 시킨후 출
발해야 합니다.
1. 방향선택 레버는 (제습위치)에 놓습니다.
2. 내/외기 선택레버는(외부공기흡입모드)에 놓습니다.
3. 풍량 조절 레버는 3단으로 놓습니다.
※ 습기를 제거한 후에 실내의 쾌적함을 유지하기 위하여 방향 선택 스위
치는 (제습위치)에 풍량 조절 스위치는 1~2단으로 변경해도 무관
합니다.
OCY088002OCY088002
유리습기/성에제거

편의 장치
4-72
0작동준비
1. 연료탱크에 연료가 충분히 채워져 있는지 확
인해주십시오.
2. 연료라인의 연결부의 기밀유지를 확인하여 누
유 여부를 확인하여 주십시오.
3. 연료필터의 오물, 먼지 등으로 막혀 있는지 확
인하여 주기적으로 점검 및 청소해 주십시오.
4. 차량 엔진 측의 히터용 온수 순환 밸브 열려 있
는지 확인해 주십시오.
5. 엔진의 냉각수는 충분한지 확인해 주십시오.
6. 연소공기 흡입구 및 배기구가 막혀 있는지 확
인해 주십시오.
7. 온수 회로 계통에 공기가 고여 있는지 확인해
주십시오.
특히, 냉각수 교체 및 보충시 엔진과 동시에 온
수 순환펌프를 작동하여 냉각수 배관내의 공
기제거를 해주십시오.
8. 온수 순환펌프는 정상적으로 작동하는지 확인
해 주십시오.
0프리히터 스위치
프리히터 스위치(①)를 선택시 펌프 스위치(③)의 지
시등 점등 및 물펌프가 동작되고, 프리히터 스위치
의 지시등 점등과 예열 종료(예열시간:20~30초)후
버너가 작동되며, 연소 신호 인가시 BURN(②)의 지
시등도 점등됩니다. 버너의 작동과 무관하게 프리히
터 스위치의 지시등은 항시 점등되고, 버너가 작동
되지 않으면, BURN(②)의 지시등은 점등되지 않아
야 합니다.
OCY028040OCY028040
프리히터
• 프리히터 스위치(①) 재 선택시 프리히터 스
위치의 지시등 및 물펌프 스위치의 지시등은
소등되며, 약 3분후 프리히터 구동모터 및 물
펌프 모터가 OFF됩니다.

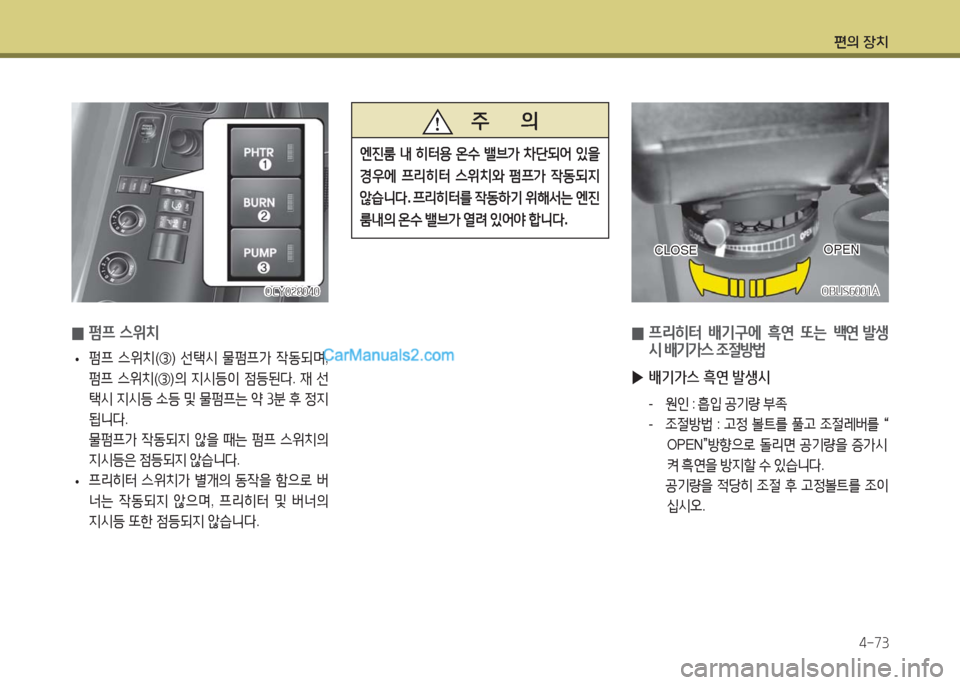

편의 장치
4-73
0 프리히터 배기구에 흑연 또는 백연 발생
시 배기가스 조절방법
▶배기가스 흑연 발생시
- 원인 : 흡입 공기량 부족
- 조절방법 : 고정 볼트를 풀고 조절레버를 “
OPEN”방향으로 돌리면 공기량을 증가시
켜 흑연을 방지할 수 있습니다.
공기량을 적당히 조절 후 고정볼트를 조이
십시오.
OBUS6001AOBUS6001A
OPENOPENCLOSECLOSE
0펌프 스위치
•펌프 스위치(③) 선택시 물펌프가 작동되며,
펌프 스위치(③)의 지시등이 점등된다. 재 선
택시 지시등 소등 및 물펌프는 약 3분 후 정지
됩니다.
물펌프가 작동되지 않을 때는 펌프 스위치의
지시등은 점등되지 않습니다.
•프리히터 스위치가 별개의 동작을 함으로 버
너는 작동되지 않으며, 프리히터 및 버너의
지시등 또한 점등되지 않습니다.
OCY028040OCY028040
주 의
엔진룸 내 히터용 온수 밸브가 차단되어 있을
경우에 프리히터 스위치와 펌프가 작동되지
않습니다. 프리히터를 작동하기 위해서는 엔진
룸내의 온수 밸브가 열려 있어야 합니다.

편의 장치
4-74
▶배기가스 백연 발생시
- 원인 : 공기량 과다
- 조절방법 : 고정 볼트를 풀고 조절레버를 “
CLOSE”방향으로 돌리면 공기량을 감소
시켜 백연을 방지할 수 있습니다.
공기량을 적당히 조절 후 고정볼트를 조이
십시오.
주 의
• 연료필터는 오손되었을 경우 즉시 교환하
여 주십시오.
• 프리히터 가동중에 차량 메인 스위치를 차
단하지 마십시오.
• 프리히터가 점화되지 않을 경우 3회이상 프
리히터 가동 스위치를 작동하지 마십시오.
• 버너 헤드를 열어놓은 상태로 작동시키면
대단히 위험하므로 작동시키지 마십시오.
• 연료탱크에 연료 공급시 프리히터를 작동
시키지 마십시오.
• 연소 직후에 흰연기가 나올 경우가 있지만
이것은 연소 직후의 정상적인 현상 입니다.
주 의
• 연소가 시작될때 “보” 하는 소리는 초기 점
화시의 정상적인 작동상태이므로 이상 현
상이 아닙니다.
• 공기량 부족 또는 공급과잉으로 인한 불완
전 연소시에는 연소공기 흡입 소켓의 댐퍼
를 이용하여 흡입 공기량을 조절하십시오.
• 전기용접 등 차체 작업을 할 시에는 배터리
터미널 마이너스(-)쪽의 연결선을 제거 하
십시오.
• 냉각수 부족시 배관 및 열교환기 내부에 에
어 갭(AIR GAP) 발생으로 과열될 염려가
있으므로 냉각수를 충분히 보충하십시오.
• 진흙과 먼지가 많은 주행 조건에서는 진흙
과 외부물질에 의하여 배기 파이프가 막히
지 않도록 매일 배기 파이프를 점검, 청소
해주십시오.

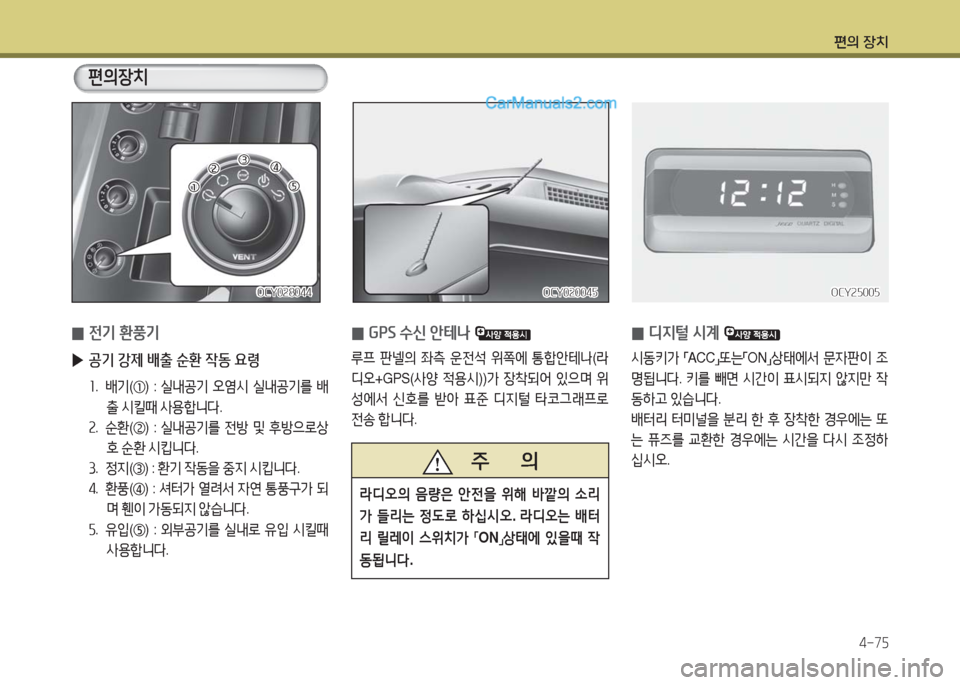

편의 장치
4-75
0전기 환풍기
▶공기 강제 배출 순환 작동 요령
1. 배기(①) : 실내공기 오염시 실내공기를 배
출 시킬때 사용합니다.
2. 순환(②) : 실내공기를 전방 및 후방으로상
호 순환 시킵니다.
3. 정지(③) : 환기 작동을 중지 시킵니다.
4. 환풍(④) : 셔터가 열려서 자연 통풍구가 되
며 휀이 가동되지 않습니다.
5. 유입(⑤) : 외부공기를 실내로 유입 시킬때
사용합니다.
OCY028044OCY028044
0GPS 수신 안테나
루프 판넬의 좌측 운전석 위쪽에 통합안테나(라
디오+GPS(사양 적용시))가 장착되어 있으며 위
성에서 신호를 받아 표준 디지털 타코그래프로
전송 합니다.
OCY020045OCY020045
①①
②②③③④④
⑤⑤
편의장치
주 의
라디오의 음량은 안전을 위해 바깥의 소리
가 들리는 정도로 하십시오. 라디오는 배터
리 릴레이 스위치가 「ON」상태에 있을때 작
동됩니다.
0디지털 시계
시동키가 「ACC」또는「ON」상태에서 문자판이 조
명됩니다. 키를 빼면 시간이 표시되지 않지만 작
동하고 있습니다.
배터리 터미널을 분리 한 후 장착한 경우에는 또
는 퓨즈를 교환한 경우에는 시간을 다시 조정하
십시오.
OCY25005OCY25005
