정기 점검
7-73
연료센터바디연료센터바디
연료레일연료레일
인젝터인젝터
가스압력/온도 센서가스압력/온도 센서

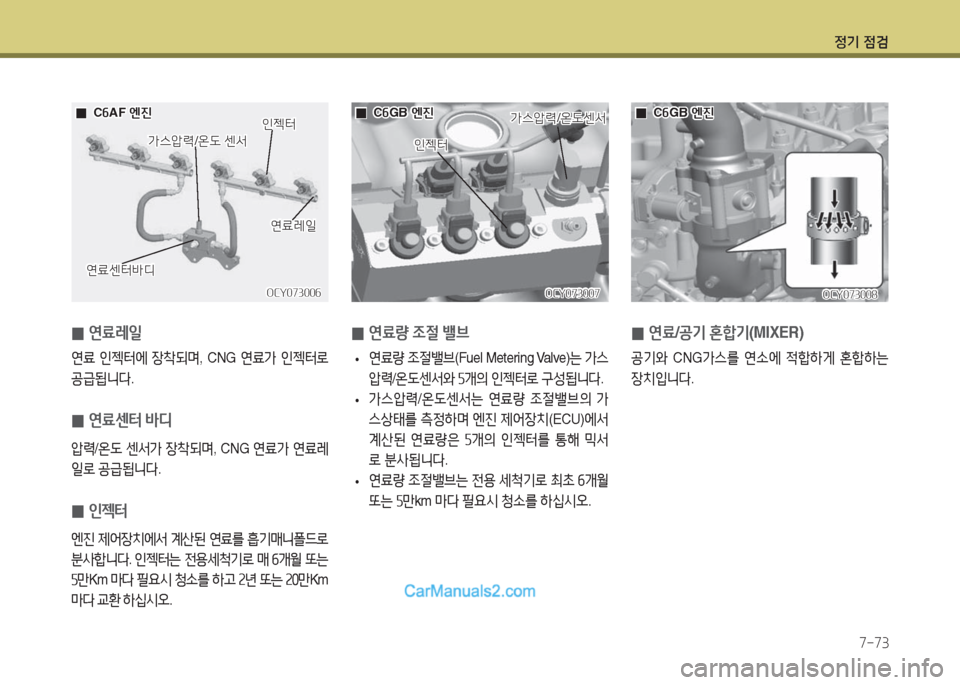

0연료레일
연료 인젝터에 장착되며, CNG 연료가 인젝터로
공급됩니다.
0연료센터 바디
압력/온도 센서가 장착되며, CNG 연료가 연료레
일로 공급됩니다.
0인젝터
엔진 제어장치에서 계산된 연료를 흡기매니폴드로
분사합니다. 인젝터는 전용세척기로 매 6개월 또는
5만Km 마다 필요시 청소를 하고 2년 또는 20만Km
마다 교환 하십시오.
OCY073006OCY073006
00C6AF 엔진C6AF 엔진
OCY073008OCY073008
00C6GB 엔진C6GB 엔진
0연료/공기 혼합기(MIXER)
공기와 CNG가스를 연소에 적합하게 혼합하는
장치입니다.
0연료량 조절 밸브
•연료량 조절밸브(Fuel Metering Valve)는 가스
압력/온도센서와 5개의 인젝터로 구성됩니다.
•가스압력/온도센서는 연료량 조절밸브의 가
스상태를 측정하며 엔진 제어장치(ECU)에서
계산된 연료량은 5개의 인젝터를 통해 믹서
로 분사됩니다.
•연료량 조절밸브는 전용 세척기로 최초 6개월
또는 5만km 마다 필요시 청소를 하십시오.
OCY073007OCY073007
인젝터인젝터
가스압력/온도센서가스압력/온도센서 00C6GB 엔진C6GB 엔진

정기 점검
7-74
OCY073009OCY073009
OCY073010OCY073010
① 전자 드로틀보디
② 흡기온도, 흡기압력 센서
③ 드로틀 전단 압력(PTP) 센서
22
22
11
11
33
33
00C6GB 엔진C6GB 엔진
00C6AF 엔진C6AF 엔진
0전자드로틀 보디
CNG엔진에 적용되는 전자드로틀밸브는 DC모
터와 일체로 구성되어 있으며 운전자가 가속 페
달을 밟는 (신호)정도에 의해 엔진 연소실에 흡입
되는 공기량을 조절합니다
0 흡기온도(MAT) 흡기압력(MAP) 센서
흡입매니폴드에 장착된 흡기온도(MAT) 흡기압
력(MAP) 센서에서는 흡입된 혼합기량의 온도와
압력을 측정하며 엔진제어 장치에서는 이 값으로
흡입된 공기량을 계산하여 그에 따른 연료량을
제어합니다.
0 드로틀 전단입력(PTP) 센서
가감속 운전 시에 안정된 엔진제어를 위해 전자
드로틀 전단부에서 공기압력을 측정합니다.
0냉각 수온 센서(ECT)
냉각수온도 센서는 냉각수 온도를 감지 측정하고
그 값은 엔진제어 장치로 입력됩니다. 엔진 과열
시 엔진 제어장치에 의해 계기판에 있는 엔진 과
열 경고등이 점등됩니다.
00C6GB 엔진C6GB 엔진
OCY073011OCY073011
OCY073012OCY073012
00C6AF 엔진C6AF 엔진

정기 점검
7-75

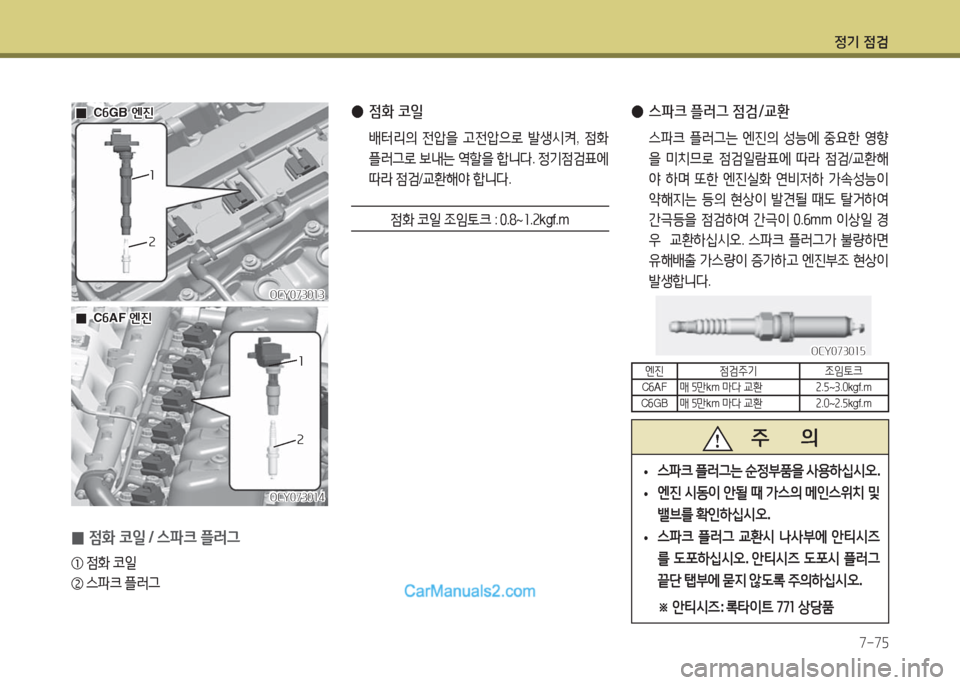

0점화 코일 / 스파크 플러그
① 점화 코일
② 스파크 플러그
00C6GB 엔진C6GB 엔진
OCY073013OCY073013
OCY073014OCY073014
00C6AF 엔진C6AF 엔진
22
22
11
11
●점화 코일
배터리의 전압을 고전압으로 발생시켜, 점화
플러그로 보내는 역할을 합니다. 정기점검표에
따라 점검/교환해야 합니다.

점화 코일 조임토크 : 0.8~1.2kgf.m
●스파크 플러그 점검/교환
스파크 플러그는 엔진의 성능에 중요한 영향
을 미치므로 점검일람표에 따라 점검/교환해
야 하며 또한 엔진실화 연비저하 가속성능이
약해지는 등의 현상이 발견될 때도 탈거하여
간극등을 점검하여 간극이 0.6mm 이상일 경
우 교환하십시오. 스파크 플러그가 불량하면
유해배출 가스량이 증가하고 엔진부조 현상이
발생합니다.
OCY073015OCY073015
주 의
•스파크 플러그는 순정부품을 사용하십시오.
•엔진 시동이 안될 때 가스의 메인스위치 및
밸브를 확인하십시오.
•스파크 플러그 교환시 나사부에 안티시즈
를 도포하십시오. 안티시즈 도포시 플러그
끝단 탭부에 묻지 않도록 주의하십시오.
※ 안티시즈: 록타이트 771 상당품
엔진 점검주기 조임토크
C6AF매 5만km 마다 교환 2.5~3.0kgf.m
C6GB매 5만km 마다 교환 2.0~2.5kgf.m

정기 점검
7-76
0습도센서
대기 중의 습도를 측정하여 엔진의 각운전 영역
에서 공연비를 보정 할수 있도록 컴퓨터(ECU)에
신호를 전달 합니다.
00C6GB 엔진C6GB 엔진
OCY073016OCY073016
OCY073017OCY073017
00C6AF 엔진C6AF 엔진
00C6GB 엔진C6GB 엔진
OCY073018OCY073018OCY075205OCY075205
00그린시티그린시티
00C6AF 엔진C6AF 엔진
OCY073019OCY073019OCY075207OCY075207
00슈퍼에어로시티슈퍼에어로시티
0전단 산소 센서
배기가스내의 산소농도를 측정하며 엔진의 각운
전 영역에서 설정된 공연비로 운전될 수 있도록
연료량을 제어합니다.

정기 점검
7-77

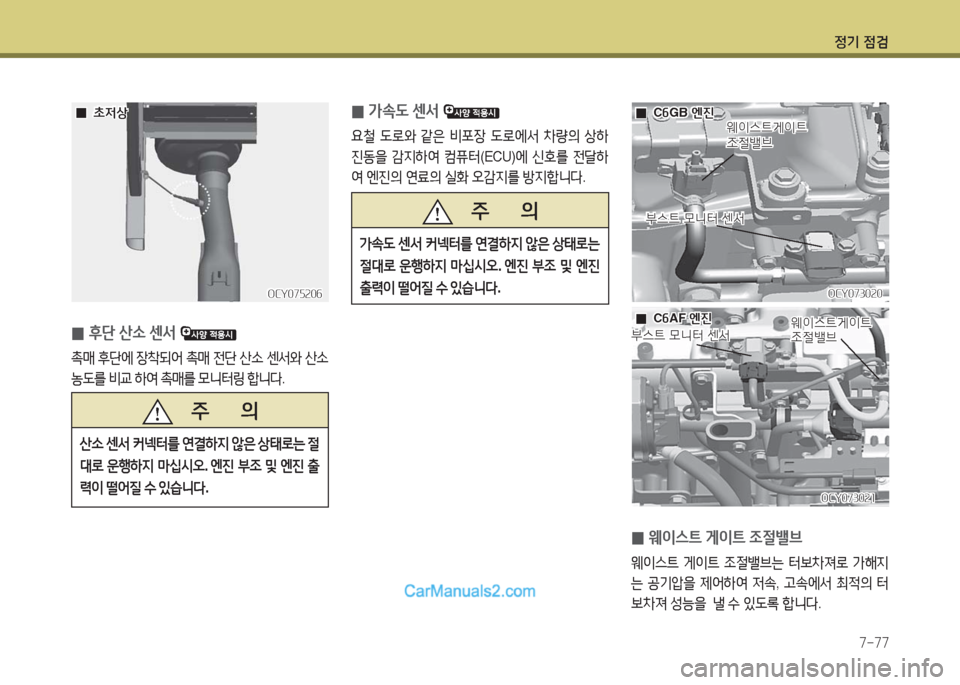

0웨이스트 게이트 조절밸브
웨이스트 게이트 조절밸브는 터보차져로 가해지
는 공기압을 제어하여 저속, 고속에서 최적의 터
보차져 성능을 낼 수 있도록 합니다.
00C6GB 엔진C6GB 엔진
OCY073020OCY073020
OCY073021OCY073021
00C6AF 엔진C6AF 엔진
웨이스트게이트웨이스트게이트조절밸브조절밸브
웨이스트게이트웨이스트게이트조절밸브조절밸브
부스트 모니터 센서부스트 모니터 센서
부스트 모니터 센서부스트 모니터 센서
00초저상초저상
OCY075206OCY075206
주 의
산소 센서 커넥터를 연결하지 않은 상태로는 절
대로 운행하지 마십시오. 엔진 부조 및 엔진 출
력이 떨어질 수 있습니다.
주 의
가속도 센서 커넥터를 연결하지 않은 상태로는
절대로 운행하지 마십시오. 엔진 부조 및 엔진
출력이 떨어질 수 있습니다.
0가속도 센서
요철 도로와 같은 비포장 도로에서 차량의 상하
진동을 감지하여 컴퓨터(ECU)에 신호를 전달하
여 엔진의 연료의 실화 오감지를 방지합니다.
0후단 산소 센서
촉매 후단에 장착되어 촉매 전단 산소 센서와 산소
농도를 비교 하여 촉매를 모니터링 합니다.

정기 점검
7-78

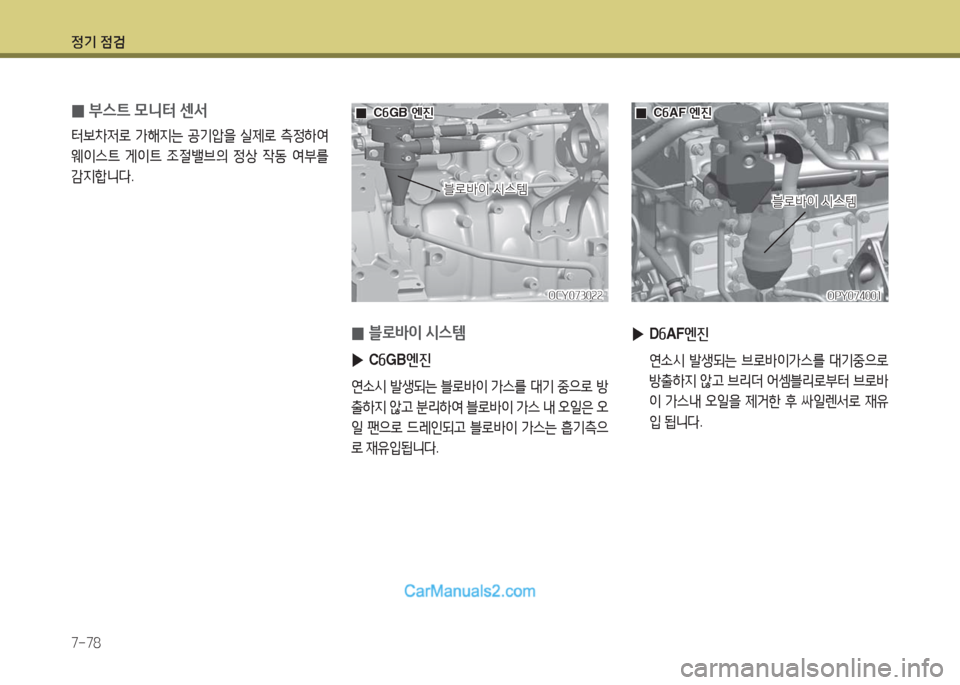

0블로바이 시스템
▶C6GB엔진
연소시 발생되는 블로바이 가스를 대기 중으로 방
출하지 않고 분리하여 블로바이 가스 내 오일은 오
일 팬으로 드레인되고 블로바이 가스는 흡기측으
로 재유입됩니다.
00C6GB 엔진C6GB 엔진
OCY073022OCY073022
블로바이 시스템블로바이 시스템
0부스트 모니터 센서
터보차저로 가해지는 공기압을 실제로 측정하여
웨이스트 게이트 조절밸브의 정상 작동 여부를
감지합니다.
▶D6AF엔진
연소시 발생되는 브로바이가스를 대기중으로
방출하지 않고 브리더 어셈블리로부터 브로바
이 가스내 오일을 제거한 후 싸일렌서로 재유
입 됩니다.
OPY074001OPY074001
00C6AF 엔진C6AF 엔진
블로바이 시스템블로바이 시스템

정기 점검
7-79

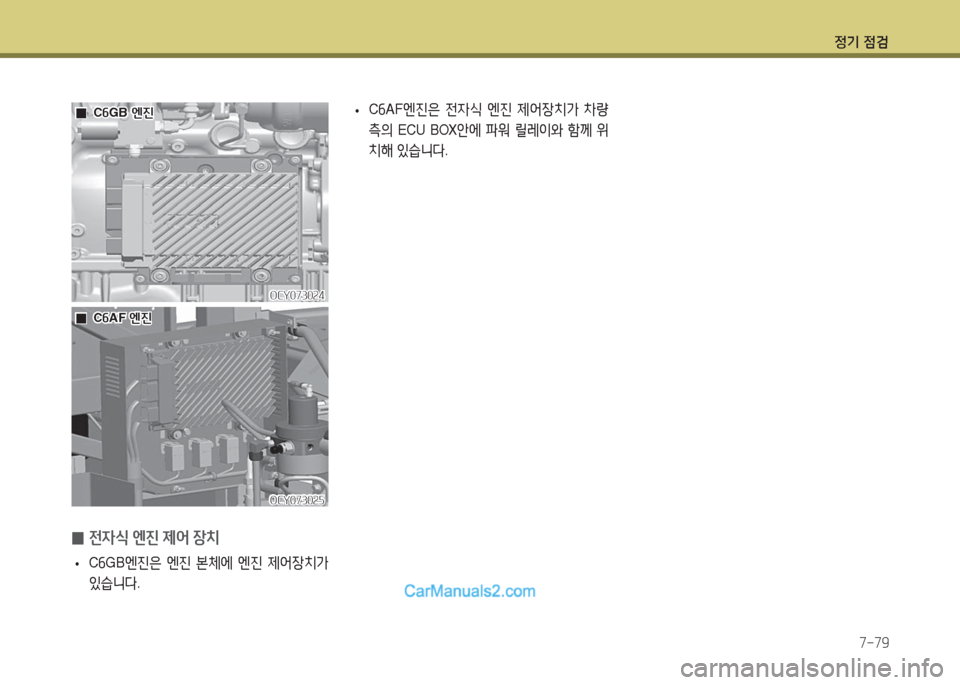

0전자식 엔진 제어 장치
•C6GB엔진은 엔진 본체에 엔진 제어장치가
있습니다.
00C6GB 엔진C6GB 엔진
OCY073024OCY073024
OCY073025OCY073025
00C6AF 엔진C6AF 엔진
•C6AF엔진은 전자식 엔진 제어장치가 차량
측의 ECU BOX안에 파워 릴레이와 함께 위
치해 있습니다.

정기 점검
7-80
※ 전구교환시 맨손으로 반사경 또는 전구를 만지지 마십시오. 장갑이나 패키징을 사용하십시오.
손에 묻은 그리스, 오일 등의 불순물이 전구에서 발생되는 열에의해 증발되어 반사경 기능을 손상 시
킬수 있습니다.
특히, 발열량이 많은 헤드램프 전구 취급시 주의하십시오.

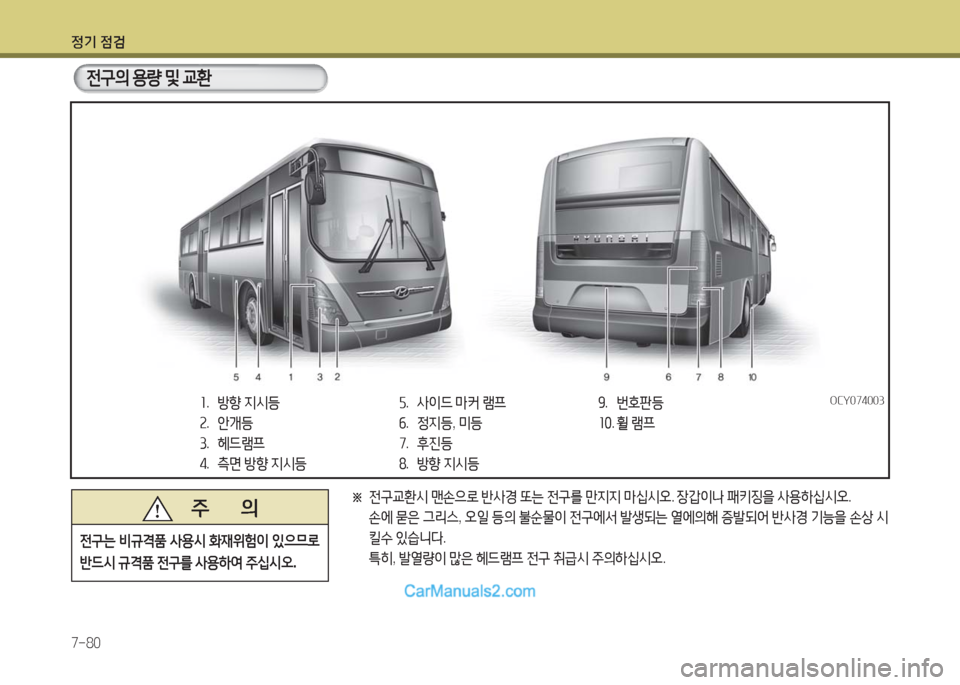

1. 방향 지시등
2. 안개등
3. 헤드램프
4. 측면 방향 지시등
5. 사이드 마커 램프
6. 정지등, 미등
7. 후진등
8. 방향 지시등
9. 번호판등
10. 휠 램프
OCY074003OCY074003
전구의 용량 및 교환
주 의
전구는 비규격품 사용시 화재위험이 있으므로
반드시 규격품 전구를 사용하여 주십시오.
