편의 장치
4-60

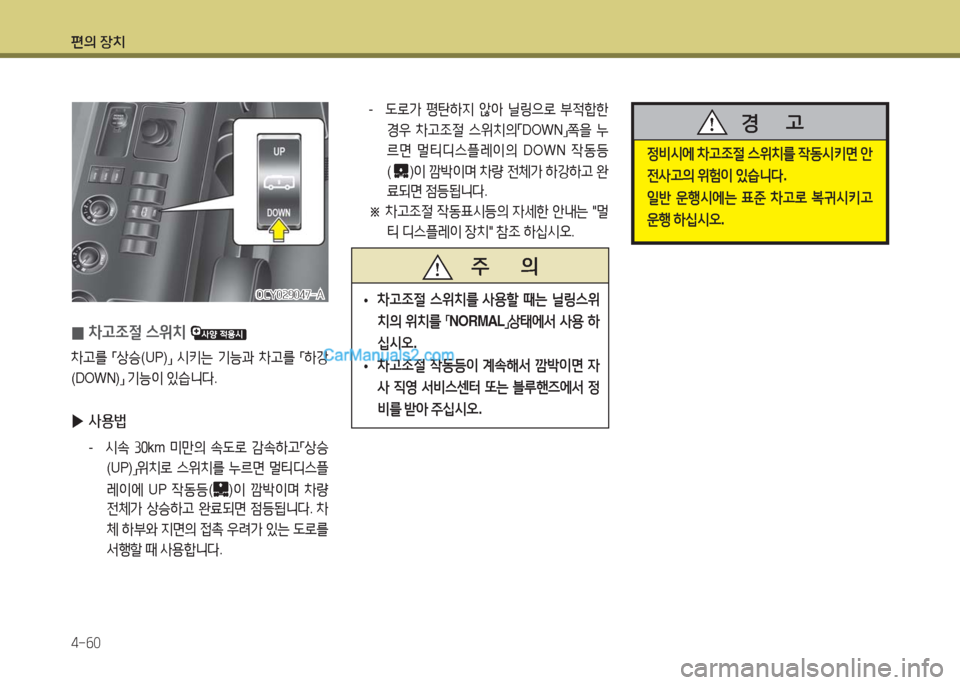

0차고조절 스위치
차고를 「상승(UP)」 시키는 기능과 차고를 「하강
(DOWN)」 기능이 있습니다.
▶사용법
- 시속 30km 미만의 속도로 감속하고「상승
(UP)」위치로 스위치를 누르면 멀티디스플
레이에 UP 작동등()이 깜박이며 차량
전체가 상승하고 완료되면 점등됩니다. 차
체 하부와 지면의 접촉 우려가 있는 도로를
서행할 때 사용합니다.
OCY029047-AOCY029047-A
- 도로가 평탄하지 않아 닐링으로 부적합한
경우 차고조절 스위치의「DOWN」쪽을 누
르면 멀티디스플레이의 DOWN 작동등
()이 깜박이며 차량 전체가 하강하고 완
료되면 점등됩니다.
※ 차고조절 작동표시등의 자세한 안내는 "멀
티 디스플레이 장치" 참조 하십시오.
주 의
• 차고조절 스위치를 사용할 때는 닐링스위
치의 위치를 「NORMAL」상태에서 사용 하
십시오.
• 차고조절 작동등이 계속해서 깜박이면 자
사 직영 서비스센터 또는 블루핸즈에서 정
비를 받아 주십시오.
정비시에 차고조절 스위치를 작동시키면 안
전사고의 위험이 있습니다.
일반 운행시에는 표준 차고로 복귀시키고
운행 하십시오.
경 고

편의 장치
4-61
▶사용법
※ 중간도어를 열고 사용하십시오.(휠체어 경사
판이 인도에 걸릴 시에는 닐링 OFF하십시오.)
- DEPLOY(전개):휠체어 경사판이 완전히
나올 때까지 스위치를 DEPLOY쪽으로 누
르십시오.
- STOW(넣기):휠체어 경사판이 완전히 들어
올 때까지 스위치를 STOW쪽으로 누르십
시오.
※ 조작중 스위치에서 손을 떼면 작동이 중지됩
니다.
- STATUS 등:조작스위치를 누를 때 점등되
면 정상입니다. 조작스위치를 누를때 점멸
되면 고장이므로 가까운 자사 직영 서비스
센터 또는 블루핸즈에서 점검 및 정비를 받
으십시오.
중간도어 하단부에 경사로를 만들어 휠체어가 탑
승할 수 있게 하는 장치입니다.
OCY029047OCY029047
OCY028047OCY028047
00일반사양일반사양
00ECAS 적용 사양ECAS 적용 사양
주 의
휠체어의 경사판을 전개할 때는 주차 브레이
크를 체결하고 자동변속기를 중립「N」 위치에
두어야 휠체어 경사판을 전개할 수 있습니다.
• 출발전 반드시 휠체어 경사판 수납 후 출
발하십시오.
• 휠체어 경사판 전개시 보도의 대기 승객
과 충돌을 주의하십시오.
경 고
휠체어 경사판

편의 장치
4-62
0휠체어 경사판 수동 작동 방법
휠체어 경사판 스위치를 사용해서 경사판이 작동
되지 않을 경우 사용 합니다.
1. 주차 브레이크를 체결하고 AMT 변속단은 중
립으로 하십시오.
2. 운전석 좌측 스위치 박스 커버를 탈거하고 경
사판 수동 모드 스위치를 “SLID’G RAMP
MANUAL OP”방향으로 작동 하십시오.
※ 수동으로 휠체어 경사판을 사용 후는 반드시 경
사판 수동 모드 스위치를 원위치인 “POWER
OP”방향으로 하십시오. 변경하지 않을 경우 슬
라이딩 오픈 표시등[]이 점등 됩니다.
3. 좌측 후륜 뒤쪽 정비 플랩 도어 안쪽 바닥에 있
는 경사판 수동 레버를 사용해서 경사판을 전
개 하십시오.
1) 경사판 수동 레버의 십자 부분을 경사판 커
버에 끼워 탈거 합니다.
2) 경사판 수동 레버의 십자 부분 반대 방향으
로 중앙에 있는 SLOPE 홈에 끼워 휠체어
경사판을 당겨 전개 합니다.
OCYHYB52OCYHYB52OCYHYB53OCYHYB53OCYHYB54OCYHYB54

편의 장치
4-63

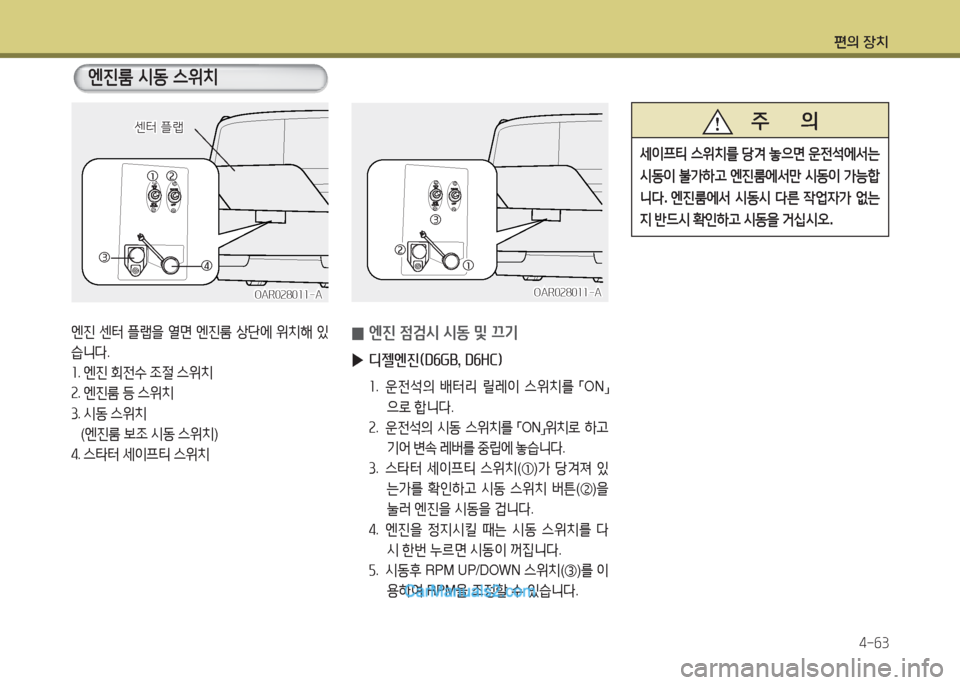

엔진 센터 플랩을 열면 엔진룸 상단에 위치해 있
습니다.
1. 엔진 회전수 조절 스위치
2. 엔진룸 등 스위치
3. 시동 스위치
(엔진룸 보조 시동 스위치)
4. 스타터 세이프티 스위치
OAR028011-AOAR028011-A
센터 플랩센터 플랩
①①
④④③③
②②
0엔진 점검시 시동 및 끄기
▶디젤엔진(D6GB, D6HC)
1. 운전석의 배터리 릴레이 스위치를 「ON」
으로 합니다.
2. 운전석의 시동 스위치를 「ON」위치로 하고
기어 변속 레버를 중립에 놓습니다.
3. 스타터 세이프티 스위치(①)가 당겨져 있
는가를 확인하고 시동 스위치 버튼(②)을
눌러 엔진을 시동을 겁니다.
4. 엔진을 정지시킬 때는 시동 스위치를 다
시 한번 누르면 시동이 꺼집니다.
5. 시동후 RPM UP/DOWN 스위치(③)를 이
용하여 RPM을 조정할 수 있습니다.
OAR028011-AOAR028011-A
①①②②
③③
주 의
세이프티 스위치를 당겨 놓으면 운전석에서는
시동이 불가하고 엔진룸에서만 시동이 가능합
니다. 엔진룸에서 시동시 다른 작업자가 없는
지 반드시 확인하고 시동을 거십시오.
엔진룸 시동 스위치

편의 장치
4-64

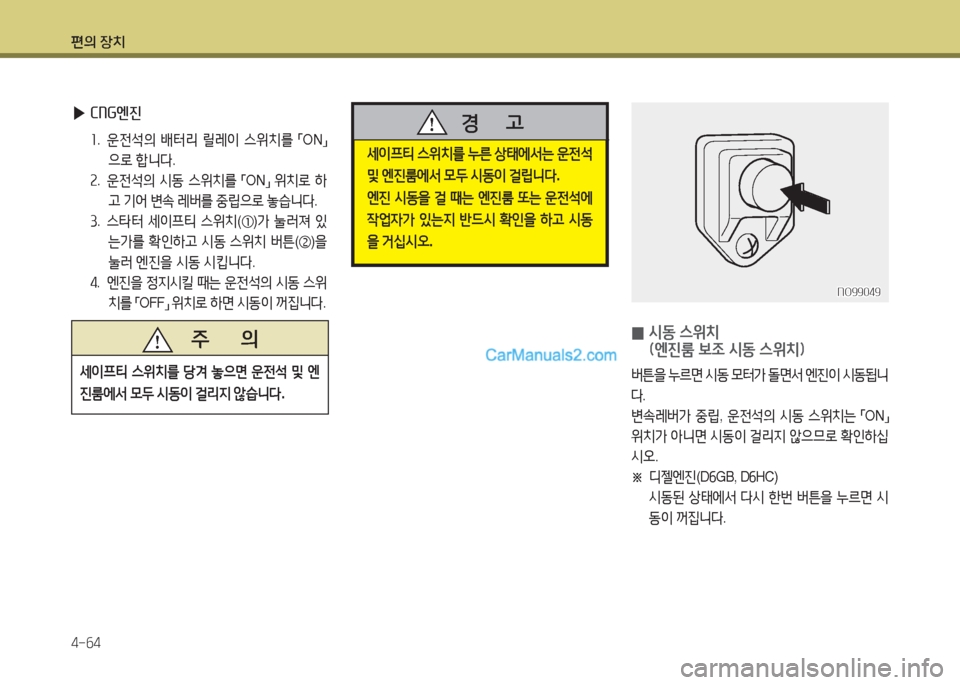

▶CNG엔진
1. 운전석의 배터리 릴레이 스위치를 「ON」
으로 합니다.
2. 운전석의 시동 스위치를 「ON」 위치로 하
고 기어 변속 레버를 중립으로 놓습니다.
3. 스타터 세이프티 스위치(①)가 눌러져 있
는가를 확인하고 시동 스위치 버튼(②)을
눌러 엔진을 시동 시킵니다.
4. 엔진을 정지시킬 때는 운전석의 시동 스위
치를 「OFF」 위치로 하면 시동이 꺼집니다.
0 시동 스위치
(엔진룸 보조 시동 스위치)
버튼을 누르면 시동 모터가 돌면서 엔진이 시동됩니
다.
변속레버가 중립, 운전석의 시동 스위치는 「ON」
위치가 아니면 시동이 걸리지 않으므로 확인하십
시오.
※ 디젤엔진(D6GB, D6HC)
시동된 상태에서 다시 한번 버튼을 누르면 시
동이 꺼집니다.
NO99049NO99049
주 의
세이프티 스위치를 당겨 놓으면 운전석 및 엔
진룸에서 모두 시동이 걸리지 않습니다.
세이프티 스위치를 누른 상태에서는 운전석
및 엔진룸에서 모두 시동이 걸립니다.
엔진 시동을 걸 때는 엔진룸 또는 운전석에
작업자가 있는지 반드시 확인을 하고 시동
을 거십시오.
경 고

편의 장치
4-65

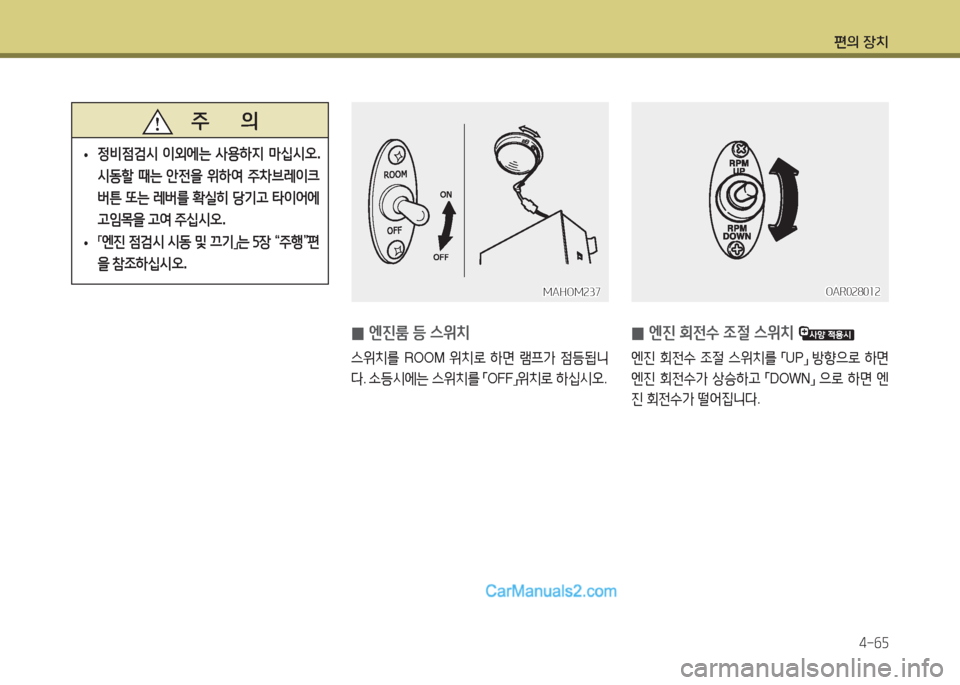

0엔진룸 등 스위치
스위치를 ROOM 위치로 하면 램프가 점등됩니
다. 소등시에는 스위치를 「OFF」위치로 하십시오.
MAHOM237MAHOM237
주 의
• 정비점검시 이외에는 사용하지 마십시오.
시동할 때는 안전을 위하여 주차브레이크
버튼 또는 레버를 확실히 당기고 타이어에
고임목을 고여 주십시오.
• 「엔진 점검시 시동 및 끄기」는 5장 “주행”편
을 참조하십시오.
0엔진 회전수 조절 스위치
엔진 회전수 조절 스위치를 「UP」 방향으로 하면
엔진 회전수가 상승하고 「DOWN」 으로 하면 엔
진 회전수가 떨어집니다.
OAR028012OAR028012

편의 장치
4-66
OCY028041OCY028041
0운전석 히터
1. 송풍속도 조절 스위치
2. 내/외기 선택 스위치
3. 공기방향 선택 스위치
▶송풍속도 조절 스위치
송풍속도는 1단~3단까지 송풍량의 속도를 선
택하여 조절할 수 있습니다.
0승객석 히터
1. 승객석 앞쪽 히터 풍량 조절
2. 승객석 중간 히터 풍량 조절
3. 승객석 뒤쪽 히터 풍량 조절
OCY028042OCY028042
00A타입A타입
00B타입B타입
히터 및 에어컨

편의 장치
4-67

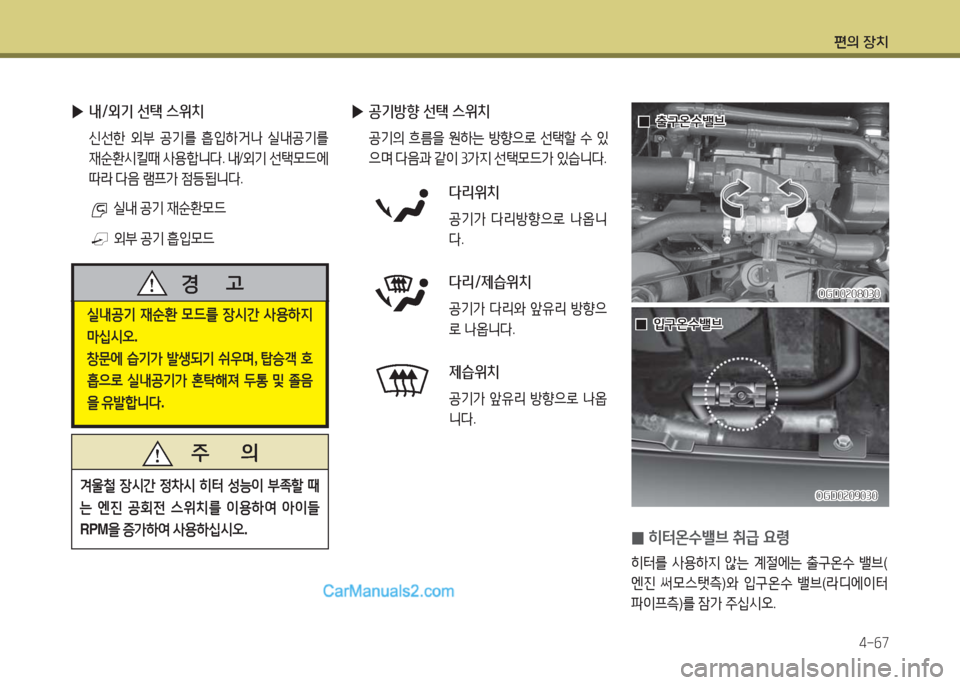

▶내/외기 선택 스위치
신선한 외부 공기를 흡입하거나 실내공기를
재순환시킬때 사용합니다. 내/외기 선택모드에
따라 다음 램프가 점등됩니다.
실내 공기 재순환모드
외부 공기 흡입모드
▶공기방향 선택 스위치
공기의 흐름을 원하는 방향으로 선택할 수 있
으며 다음과 같이 3가지 선택모드가 있습니다.
다리위치
공기가 다리방향으로 나옵니
다.
다리/제습위치
공기가 다리와 앞유리 방향으
로 나옵니다.
제습위치
공기가 앞유리 방향으로 나옵
니다.
0히터온수밸브 취급 요령
히터를 사용하지 않는 계절에는 출구온수 밸브(
엔진 써모스탯측)와 입구온수 밸브(라디에이터
파이프측)를 잠가 주십시오.
OGD0208030OGD0208030
OGD0209030OGD0209030
00출구온수밸브출구온수밸브
00입구온수밸브입구온수밸브실내공기 재순환 모드를 장시간 사용하지
마십시오.
창문에 습기가 발생되기 쉬우며, 탑승객 호
흡으로 실내공기가 혼탁해져 두통 및 졸음
을 유발합니다.
경 고
주 의
겨울철 장시간 정차시 히터 성능이 부족할 때
는 엔진 공회전 스위치를 이용하여 아이들
RPM을 증가하여 사용하십시오.
