2016 Hyundai Super Aero City 슈퍼 에어로시티 - 사용 설명서 (in Korean)

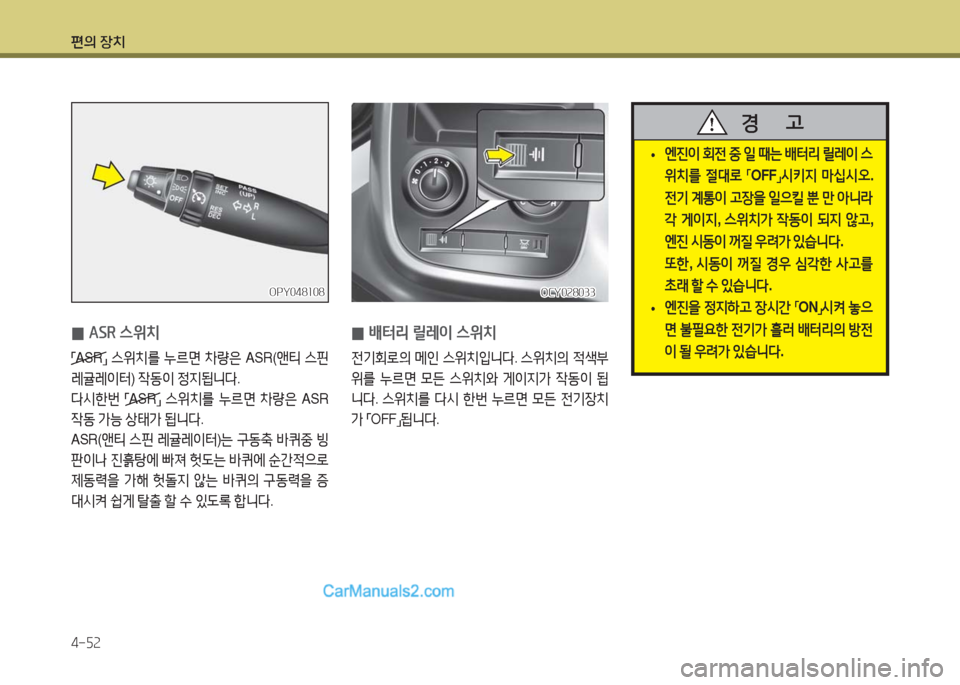

편의 장치
4-52
0배터리 릴레이 스위치
전기회로의 메인 스위치입니다. 스위치의 적색부
위를 누르면 모든 스위치와 게이지가 작동이 됩
니다. 스위치를 다시 한번 누르면 모든 전기장치
가 「OFF」됩니다.
OCY028033OCY028033
0ASR 스위치
「ASR」 스위치를 누르면 차량은 ASR(앤티 스핀
레귤레이터) 작동이 정지됩니다.
다시한번 「ASR」 스위치를 누르면 차량은 ASR
작동 가능 상태가 됩니다.
ASR(앤티 스핀 레귤레이터)는 구동축 바퀴중 빙
판이나 진흙탕에 빠져 헛도는 바퀴에 순간적으로
제동력을 가해 헛돌지 않는 바퀴의 구동력을 증
대시켜 쉽게 탈출 할 수 있도록 합니다.
OPY048108OPY048108
• 엔진이 회전 중 일 때는 배터리 릴레이 스
위치를 절대로 「OFF」시키지 마십시오.
전기 계통이 고장을 일으킬 뿐 만 아니라
각 게이지, 스위치가 작동이 되지 않고,
엔진 시동이 꺼질 우려가 있습니다.
또한, 시동이 꺼질 경우 심각한 사고를
초래 할 수 있습니다.
• 엔진을 정지하고 장시간 「ON」시켜 놓으
면 불필요한 전기가 흘러 배터리의 방전
이 될 우려가 있습니다.
경 고

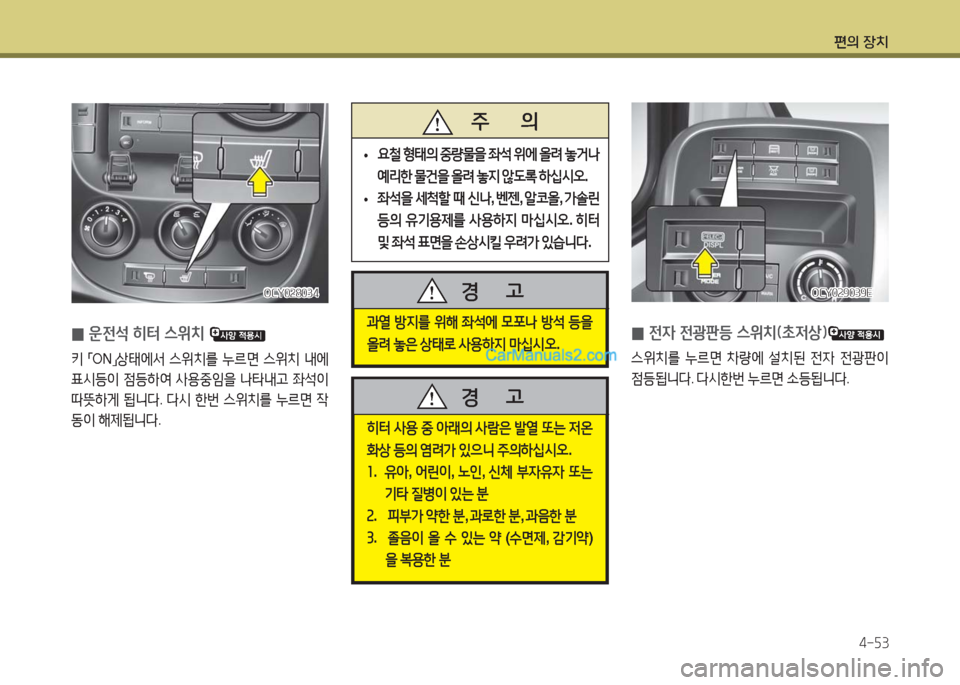

편의 장치
4-53
OCY029039EOCY029039E
0 전자 전광판등 스위치(초저상)
스위치를 누르면 차량에 설치된 전자 전광판이
점등됩니다. 다시한번 누르면 소등됩니다.
0운전석 히터 스위치
키 「ON」상태에서 스위치를 누르면 스위치 내에
표시등이 점등하여 사용중임을 나타내고 좌석이
따뜻하게 됩니다. 다시 한번 스위치를 누르면 작
동이 해제됩니다.
OCY028034OCY028034
주 의
• 요철 형태의 중량물을 좌석 위에 올려 놓거나
예리한 물건을 올려 놓지 않도록 하십시오.
• 좌석을 세척할 때 신나, 벤젠, 알코올, 가솔린
등의 유기용제를 사용하지 마십시오. 히터
및 좌석 표면을 손상시킬 우려가 있습니다.
과열 방지를 위해 좌석에 모포나 방석 등을
올려 놓은 상태로 사용하지 마십시오.
경 고
히터 사용 중 아래의 사람은 발열 또는 저온
화상 등의 염려가 있으니 주의하십시오.
1. 유아, 어린이, 노인, 신체 부자유자 또는
기타 질병이 있는 분
2. 피부가 약한 분, 과로한 분, 과음한 분
3. 졸음이 올 수 있는 약 (수면제, 감기약)
을 복용한 분
경 고

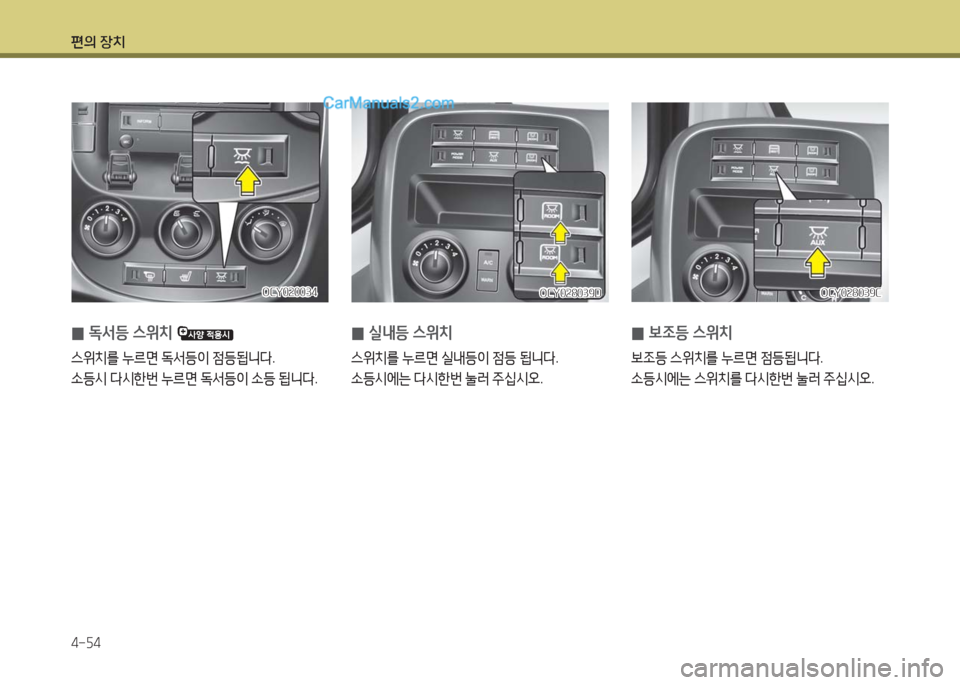

편의 장치
4-54
0독서등 스위치
스위치를 누르면 독서등이 점등됩니다.
소등시 다시한번 누르면 독서등이 소등 됩니다.
OCY020034OCY020034
0실내등 스위치
스위치를 누르면 실내등이 점등 됩니다.
소등시에는 다시한번 눌러 주십시오.
OCY028039DOCY028039DOCY028039COCY028039C
0보조등 스위치
보조등 스위치를 누르면 점등됩니다.
소등시에는 스위치를 다시한번 눌러 주십시오.

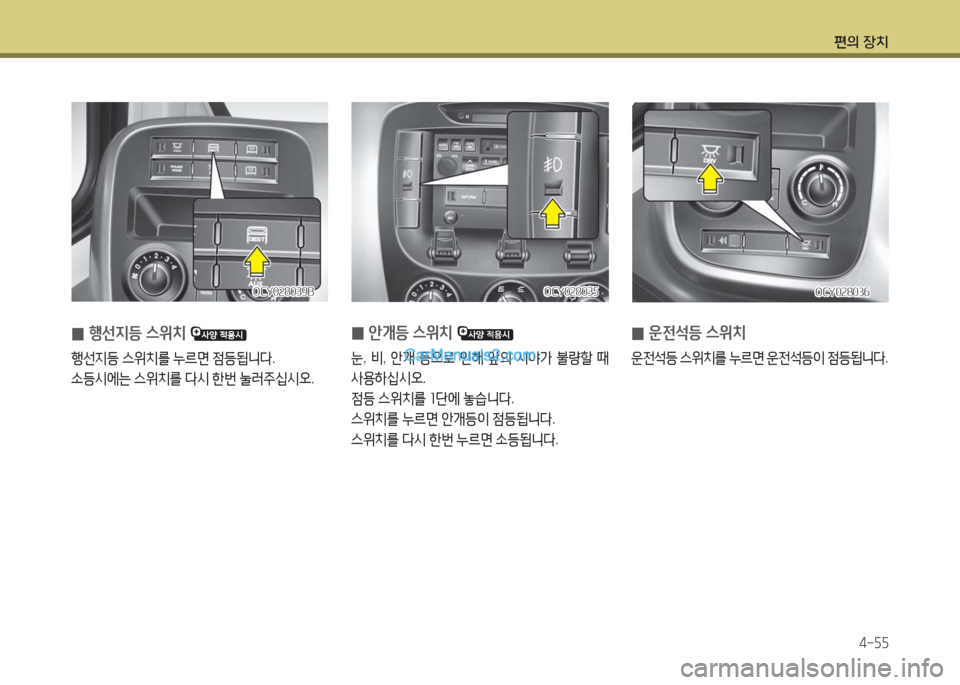

편의 장치
4-55
OCY028036OCY028036
0운전석등 스위치
운전석등 스위치를 누르면 운전석등이 점등됩니다.
OCY028035OCY028035
0안개등 스위치
눈, 비, 안개 등으로 인해 앞의 시야가 불량할 때
사용하십시오.
점등 스위치를 1단에 놓습니다.
스위치를 누르면 안개등이 점등됩니다.
스위치를 다시 한번 누르면 소등됩니다.
OCY028039BOCY028039B
0행선지등 스위치
행선지등 스위치를 누르면 점등됩니다.
소등시에는 스위치를 다시 한번 눌러주십시오.

편의 장치
4-56
0매연 필터 장치(DPF) 수동재생 스위치(디젤)
매연 필터 장치(DPF) 수동재생표시등(호박색)이
점등되면 표시등이 점멸로 바뀔때까지 스위치를
3초 이상 눌러 배기파이프의 매연 필터 장치
(DPF)에 포집된 수트(SOOT)를 재생 시키십시오.
수동 재생 진행 중 임의로 재생을 중단하고자 할
때 재생 스위치를 일정시간 이상 누르고 있으면
수동 재생 모드가 해제됩니다.
OCY044006OCY044006
▶수동재생 방법
1. 안전한 장소에 차량을 정차 하십시오.
(머플러, 배기가스 배출구 주변에 낙엽, 종
이, 유류등 인화성 물질이 있는지 확인하십
시오.)
2. 변속기 기어를 중립으로 하고 주차브레이
크를 확실히 거십시오.
3. 엔진이 충분히 워밍업(수온 65도 이상)이
된 상태에서 수동재생을 시작해 주십시오.
수온이 낮을 경우 수동재생이 진행되지 않
을 수 있습니다.
4-1. D6HC엔진 : 매연 필터 장치(DPF) 수동재
생 스위치를 매연 필터 장치
(DPF) 수동재생 표시등이 점
등에서 점멸로 바뀔 때까지
누르면 재생이 시작됩니다.
통상 20~30분이면 재생이 완
료되고 표시등이 꺼집니다.
4-2. D6GB엔진 : 매연 필터 장치(DPF) 수동재
생 스위치를 매연 필터 장치
(DPF) 수동재생 표시등이 점
등에서 점멸로 바뀔 때까지
누르면 재생이 시작됩니다.
통상 30~40분이면 재생이 완
료되고 표시등이 꺼집니다.
주 의
•다음과 같은 장소에서는 매연 필터 장치
(DPF)수동재생을 실시하지 마십시오.
- 도장되어 있는 노면에서 실시하면 배기
가스에 의해 노면이 변색될 우려가 있습
니다.
- 울타리 등에서 실시할 경우 고온의 배기
가스에 의해 식물의 잎사귀가 건조될 우
려가 있습니다.
- 기름, 건초, 낙엽, 종이 등 가연성 물질을 제
거하고 실시하십시오. 특정 조건하에서 뜨
거운 배기가스나 배기관에 의해 발화될 수
도 있기 때문에 화재의 위험이 있습니다.
•수동 재생 중 정상 재생 종료가 아닌 강제
재생 종료(수동재생 스위치를 다시 누르거
나 가속페달/브레이크 페달을 밟는 등으로)
되었을 때, 엔진 및 매연 필터 장치(DPF) 보
호를 위해 1분 정도 높은 엔진 rpm이 유지
되다가 정상 아이들 rpm으로 됩니다. 엔진
rpm이 정상 아이들 rpm상태가 되면 차량
을 운행하십시오.(D6GB 엔진)
•엔진 워밍업이 충분히 이루어지지 않은 상
태에서 수동 재생시 백연이 잠시 발생할 수
있으나, 재생 과정 중 나타날 수 있는 현상
이므로 차량이 이상이 있는 것은 아닙니다.

편의 장치
4-57
0실외미러 열선 스위치
키 스위치「ON」상태에서 스위치를 누르면 스위치
내 표시등이 점등되어 작동중임을 나타냅니다.
실외 미러 열선은 약 20분 동안 작동이 되며, 약
20분이 지나면 자동으로 「OFF」됩니다. 작동 중
다시 스위치를 눌러도 작동이 중지됩니다.
OCY028037OCY028037
서리가 제거되면 반드시 작동을 중지시켜
주십시오. 서리가 제거 된 후에도 작동을
계속하면 고열로 인한 화재의 위험이 있습
니다.
경 고
0브레이크 연동 스위치
브레이크 연동 스위치를 [ON] 방향으로 누르면,
보조브레이크(배기, 제이크, 리타더 브레이크)가
주 브레이크(FOOT BRAKE) 와 연동되어 보조
브레이크 스위치를 작동하지 않고, 브레이크 페
달만 밟아도 보조브레이크가 작동됩니다
브레이크 연동 스위치를 [OFF] 방향으로 누르면 보
조 브레이크와 주 브레이크의 연동이 해제됩니다.
OCY044003OCY044003
0파워모드 스위치/듀얼파워 스위치
자동변속기 장착 차량은 파워모드 스위치라고 칭
하고 수동변속기 장착차는 듀얼파워 스위치라고
합니다. 기능은 다음과 같습니다.
▶파워모드 스위치(자동변속기)
파워모드 스위치는 엔진의 여유출력이 필요한
경우 자동 변속시점을 늦추어 언덕길 및 추월
시 사용합니다.
OCY028039OCY028039

편의 장치
4-58
0오디오 리모컨 스위치
주행중 안전하게 오디오 조작이 가능하도록 조향
핸들에 리모컨 스위치가 부착되어 있습니다.
OPY047117OPY047117
주 의
오디오 리모컨의 버튼을 동시에 2개이상 조작
하지 마십시오.
1. 모드선택(MODE)
해당 버튼을 누르면 라디오, 테이프를 선택 할
수 있습니다.
2. 탐색(SEEK)
해당 버튼을 누르면 라디오 수신시에는 지금
듣고 있는 방송에서 주파수가 증가하여 다음
방송이 있는 곳에서 정지하여 수신 할수 있습
니다.
3. 음량 조절(VOL)
해당 버튼을 누르면 음량이 증가/감소 합니다
4. D-SPK
운전석 또는 승객석측의 소리를 전환 시킵니다.
▶듀얼 파워 스위치(수동변속기)
언덕길 및 평지에서 엔진 힘이 추가로 필요한
경우에 듀얼 파워 스위치를 누르고 가속 페달
을 밟으면 엔진 힘이 증대됩니다. 듀얼 파워 스
위치를 누르면 계기판에 표시등()이 점등
합니다. 평상시에 스위치를 끄고 주행하시면
연료 소비량을 절감 할 수 있습니다.

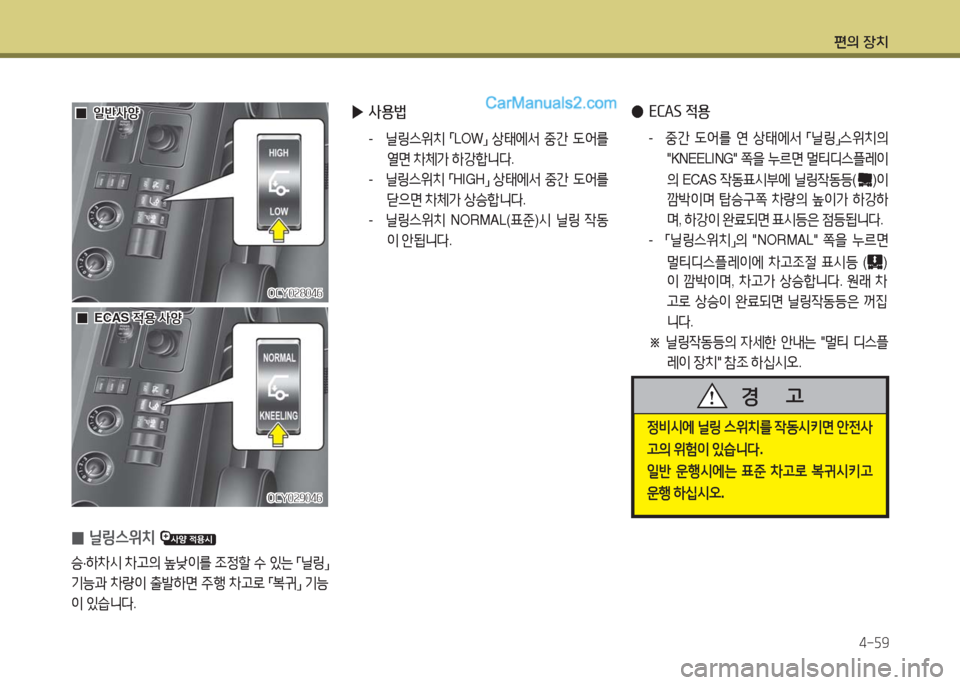

편의 장치
4-59
0닐링스위치
승·하차시 차고의 높낮이를 조정할 수 있는 「닐링」
기능과 차량이 출발하면 주행 차고로 「복귀」 기능
이 있습니다.
OCY028046OCY028046
OCY029046OCY029046
00일반사양일반사양
00ECAS 적용 사양ECAS 적용 사양
▶사용법
- 닐링스위치 「LOW」 상태에서 중간 도어를
열면 차체가 하강합니다.
- 닐링스위치 「HIGH」 상태에서 중간 도어를
닫으면 차체가 상승합니다.
- 닐링스위치 NORMAL(표준)시 닐링 작동
이 안됩니다.
●ECAS 적용
- 중간 도어를 연 상태에서 「닐링」스위치의
"KNEELING" 쪽을 누르면 멀티디스플레이
의 ECAS 작동표시부에 닐링작동등()이
깜박이며 탑승구쪽 차량의 높이가 하강하
며, 하강이 완료되면 표시등은 점등됩니다.
- 「닐링스위치」의 "NORMAL" 쪽을 누르면
멀티디스플레이에 차고조절 표시등 ()
이 깜박이며, 차고가 상승합니다. 원래 차
고로 상승이 완료되면 닐링작동등은 꺼집
니다.
※ 닐링작동등의 자세한 안내는 "멀티 디스플
레이 장치" 참조 하십시오.
정비시에 닐링 스위치를 작동시키면 안전사
고의 위험이 있습니다.
일반 운행시에는 표준 차고로 복귀시키고
운행 하십시오.
경 고
