2016 FIAT DUCATO BASE CAMPER Manual de Uso e Manutenção (in Portuguese)

COMANDOS
LUZES DE EMERGÊNCIA
Acendem-se ao carregar no interruptor
A fig. 73, qualquer que seja a posição
da chave de ignição.
Quando activadas, acendem-se as
luzes avisadoras
edo quadro de
instrumentos. Para as desligar,
pressionar novamente o interruptor A.
ATENÇÃO O uso das luzes de
emergência é regulamentado pelo
código da estrada do país onde se
encontra. Observar as prescrições.Travagem de
emergência
(para versões/mercados, onde previsto)
Em caso de travagem de emergência
acendem-se automaticamente as luzes
de emergência e iluminam-se também
as luzes avisadoras no quadro de
instrumentos
e. A função
desliga-se automaticamente assim que
a travagem deixa de ter carácter de
emergência. Esta função respeita
as prescrições legislativas actualmente
em vigor.
LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Acendem-se, se os mínimos estiverem
ligados, premindo o botão
fig. 74.
No quadro acende-se a luz avisadora
.
Apagam-se ao carregar novamente no
botão.
O uso das luzes de nevoeiro é
regulamentado pelo código da estrada
do país onde se encontra o utilizador.
Observar as prescrições.LUZ DE NEVOEIRO
TRASEIRA
Acende-se, com as luzes dos médios
acesas ou com as luzes de presença e
os faróis de nevoeiro (para versões/
mercados, onde previsto) acesos,
premindo o botão
fig. 75. No quadro
acende-se a luz avisadora
.
Apaga-se carregando novamente no
botão ou apagando os faróis de
médios e/ou os faróis de nevoeiro (se
previstos). O uso das luzes de nevoeiro
é regulamentado pelo código da
estrada do país onde se encontra o
utilizador. Observar as prescrições.
73F1A0306
MODE
74F1A0331
61

LUZES DE
ESTACIONAMENTO
Acendem-se, apenas com a chave de
ignição na posição STOP ou extraída,
colocando o aro da alavanca esquerda
primeiro na posiçãoOe, de seguida,
nas posições
ou. No quadro de
instrumentos acende-se a luz
avisadora
.
ÓCULO POSTERIOR
TÉRMICO
(para versões/mercados, onde previsto)
Activa-se premindo o botão A fig. 76.
Com o óculo posterior térmico
activado, está presente uma
temporização que desactiva
automaticamente o dispositivo após
cerca de 20 minutos.FUNÇÃO DE
DESACTIVAÇÃO DA
BATERIA
(SECCIONADOR)
(para versões/mercados, onde previsto)
A função de desactivação da bateria é
activada com a chave de ignição
rodada para a posição BATT, como
ilustrado na respectiva etiqueta situada
na zona ilustrada na fig. 77.Para rodar a chave de ignição para a
posição BATT, premir o botão A
(vermelho) fig. 78.
A desligação da bateria efectua-se,
através da interrupção do cabo de
massa, cerca de 45 segundos após a
rotação da chave para BATT.
Estes 45 segundos são necessários
para:
❒permitir ao utilizador sair do veículo e
bloquear as portas com o
telecomando;
❒garantir que todos os sistemas
eléctricos do veículo estão
desactivados.
Com a bateria desligada, o acesso ao
veículo será possível exclusivamente
através do desbloqueio, da porta lado
condutor, da fechadura mecânica.
MODE
75F1A032376F1A0330
77F1A0082
78F1A0083
62
CONHECER O VEÍCULO

Para restabelecer a ligação da bateria,
inserir a chave de arranque e rodá-la
para a posição MAR, neste ponto será
possível ligar normalmente o veículo.
Após a desactivação da bateria,
poderá ser necessário configurar
novamente alguns dispositivos
eléctricos (por ex.: relógio, data, ...).
BLOQUEIO DAS PORTAS
Para efectuar o bloqueio simultâneo
das portas, premir o botão A fig. 79,
situado no tablier na consola central,
independentemente da posição da
chave de ignição.
Bloqueando as portas, o LED no botão
acende-se.
No painel dos vidros eléctricos
encontra-se um botão D fig. 80 que
comanda o bloqueio/desbloqueio
independente do vão de carga.
.
INTERRUPTOR DE
CORTE DE
COMBUSTÍVEL
O veículo tem um interruptor de
segurança que intervém em caso de
colisão, interrompendo a alimentação
do combustível com a consequente
paragem do motor.
Quando o interruptor de inércia
intervém, para além de ser interrompida
a alimentação de combustível,
activam-se as luzes de emergência, os
mínimos e os plafonieres,
desbloqueiam-se todas as portas e no
quadro aparece a mensagem
correspondente; desactivam-se
pressionando o botão A. Nos
equipamentos para os quais está
previsto, está também presente um relé
de segurança que intervém em caso
de colisão interrompendo a
alimentação eléctrica. Deste modo,
evita-se o derrame de combustível em
caso de rotura dos tubos e a formação
de faíscas ou descargas eléctricas
devido a danos nos componentes
eléctricos do veículo.
29) 30)
79F1A0303
80F1A0085
63

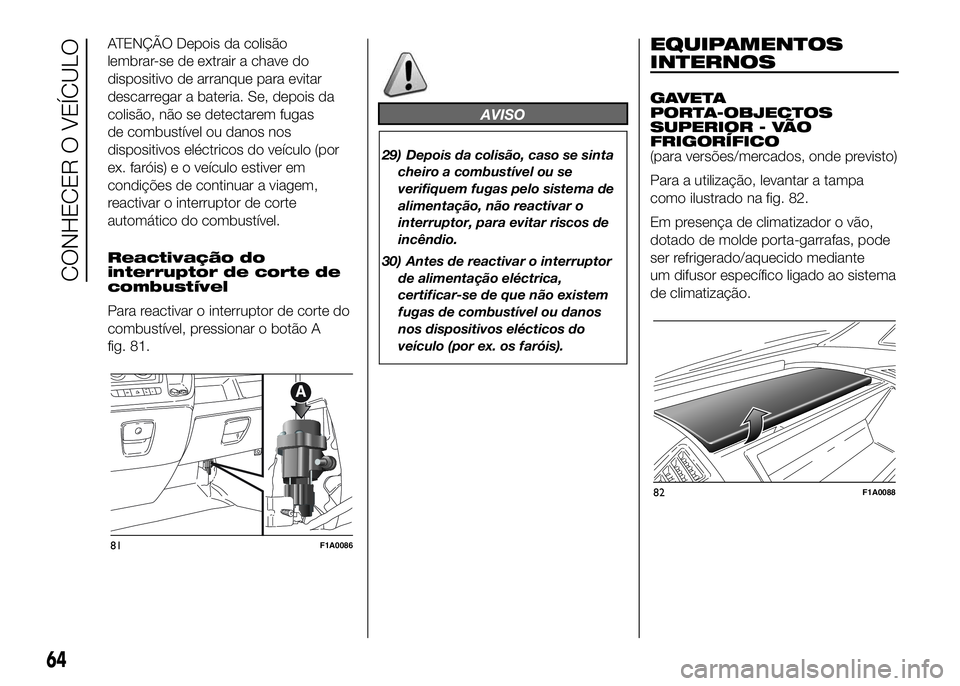

ATENÇÃO Depois da colisão
lembrar-se de extrair a chave do
dispositivo de arranque para evitar
descarregar a bateria. Se, depois da
colisão, não se detectarem fugas
de combustível ou danos nos
dispositivos eléctricos do veículo (por
ex. faróis) e o veículo estiver em
condições de continuar a viagem,
reactivar o interruptor de corte
automático do combustível.
Reactivação do
interruptor de corte de
combustível
Para reactivar o interruptor de corte do
combustível, pressionar o botão A
fig. 81.
AVISO
29) Depois da colisão, caso se sinta
cheiro a combustível ou se
verifiquem fugas pelo sistema de
alimentação, não reactivar o
interruptor, para evitar riscos de
incêndio.
30) Antes de reactivar o interruptor
de alimentação eléctrica,
certificar-se de que não existem
fugas de combustível ou danos
nos dispositivos elécticos do
veículo (por ex. os faróis).
EQUIPAMENTOS
INTERNOS
GAVETA
PORTA-OBJECTOS
SUPERIOR - VÃO
FRIGORÍFICO
(para versões/mercados, onde previsto)
Para a utilização, levantar a tampa
como ilustrado na fig. 82.
Em presença de climatizador o vão,
dotado de molde porta-garrafas, pode
ser refrigerado/aquecido mediante
um difusor específico ligado ao sistema
de climatização.
81F1A0086
82F1A0088
64
CONHECER O VEÍCULO

GAVETA
PORTA-OBJECTOS
Para abrir a gaveta, actuar no manípulo
de abertura A fig. 83.
GAVETA
PORTA-OBJECTOS COM
FECHADURA
(para versões/mercados, onde previsto)
Para bloquear/desbloquear a
fechadura, rodar a chave para a
direita/esquerda fig. 84.
Para abrir a gaveta, actuar no manípulo
de abertura.
VÃO PORTA-OBJECTOS
(para versões/mercados, onde previsto)
O vão A fig. 85 encontra-se no centro
do tablier porta-instrumentos.
O vão B fig. 86 encontra-se no lado
direito do tablier, por cima do
compartimento porta-objectos.PORTA-COPOS /
PORTA-LATAS /
PORTA-GARRAFAS NO
TABLIER
(para versões/mercados, onde previsto)
Em algumas versões, estão disponíveis
no tablier central, no lugar da gaveta
porta-objectos, dois porta-copos /
porta-latas / porta-garrafas (0,5 / 0,75
litros) fig. 87.
PORTA-TELEMÓVEL
(para versões/mercados, onde previsto)
Está posicionado no túnel central, na
zona ilustrada em fig. 88.
83F1A0089
84F1A0090
85F1A0091
86F1A0092
87F1A0327
65

BOLSAS DAS PORTAS
No revestimento de cada porta
encontram-se as bolsas porta-
objectos/porta-documentos fig. 89.VÃO POR BAIXO DO
BANCO ANTERIOR LADO
DO PASSAGEIRO
Para utilizar o vão, proceder da
seguinte forma:
❒Abrir a tampa A fig. 90 e removê-la
actuando como ilustrado;
❒rodar para a esquerda o punho B de
bloqueio e removê-lo para permitir a
saída do vão.
ANTEPARA POSTERIOR
O veículo pode ser dotado de uma
antepara posterior cega ou com vidro
deslizante.
Para abrir/fechar o vidro da antepara
deslizante, actuar no botão A fig. 91.
Em equipamentos específicos, está
prevista uma grelha de protecção,
posicionada na janela da antepara no
interior do vão de carga.PORTA-COPOS/
PORTA-LATAS
Os moldes porta-copos/porta-latas
encontram-se na consola central fig.
92.
88F1A0343
89F1A0093
90F1A0095
91F1A0096
92F1A0307
66
CONHECER O VEÍCULO

ISQUEIRO
Está situado no tablier central fig. 93.
Para activar o isqueiro, com a chave de
arranque na posição MAR, premer o
botão no próprio isqueiro.
Depois de aprox. 15 segundos, o botão
retorna automaticamente para posição
inicial e o isqueiro está pronto para
ser utilizado.
31)
ATENÇÃO Verificar sempre a efectiva
desactivação do isqueiro.TOMADAS USB
(para versões/mercados, onde previsto)
Podem estar localizadas:
❒no tablier central, em substituição do
isqueiro, que pode ser utilizado
exclusivamente como fonte de
recarga para aparelhos externos;
❒no túnel central, por cima da bolsa
porta-telemóvel fig. 94, para a
ligação de dispositivos externos
USB/ipOD (consultar o Suplemento
UConnect).
CINZEIRO
É constituído por um recipiente de
plástico extraível fig. 95, que pode ser
posicionado nos moldes porta-
copos/latas presentes no tablier
central.ATENÇÃO Não utilizar o cinzeiro como
cesto para papéis simultaneamente
com as beatas de cigarro: em
contacto, podem incendiar-se.
PALAS PÁRA-SOL
Encontram-se de cada lado do espelho
retrovisor interno fig. 96.
Podem ser orientadas para a frente e
para os lados.
93F1A0309
94F1A0395
95F1A0099
96F1A0100
67

Em todas as versões, a pala do lado do
passageiro pode estar equipada com
um espelho de cortesia.
ATENÇÃO Em ambos os lados da pala
guarda-sol, lado do passageiro, está
aplicada uma etiqueta relativa à
obrigação de desativar o airbag se se
instalar uma cadeirinha para crianças
virada no sentido contrário ao de
marcha. Seguir sempre as indicações
na pala pára-sol (consultar o parágrafo
“Airbags frontais” no capítulo
"Segurança").
TOMADA DE CORRENTE
(para versões/mercados, onde previsto)
A tomada de corrente encontra-se no
tablier central, ao lado do isqueiro.
Para a utilizar, levantar a tampa A fig.
97.ESCRIVANINHA/ATRIL
(para versões/mercados, onde previsto)
No centro do tablier, por cima do vão
do auto-rádio, encontra-se uma
escrivaninha A fig. 98 que. em algumas
versões, pode ser utilizada como atril,
levantando-a pela parte posterior e
apoiando-a no tablier, como ilustrado
na figura.
Nas versões com airbag duplo do lado
do passageiro, a escrivaninha é fixa.
32)
TABLET HOLDER
(para versões/mercados, onde previsto)
Está situado no centro do tablier e
tem a função de manter fixo um tablet.
Para o utilizar, proceder da seguinte
forma fig. 99:
❒Baixar a alavanca A para abrir os
dispositivos de bloqueio B;❒inserir o tablet entre os dispositivos
de bloqueio B;
❒levantar a alavanca A para fixar o
bloqueio.
33)
VÃO PORTA-OBJECTOS
POR CIMA DA CABINA
(para versões/mercados, onde previsto)
Está situado por cima da cabina de
condução fig. 100 e foi concebido para
depositar objectos leves.
Carga máxima admissível:
– localizado: 10 kg
– distribuído por toda a superfície da
prateleira: 20 kg
97F1A0308
98F1A0102
99F1A0342
68
CONHECER O VEÍCULO
