kinthet. Ezenkívül a gyártó szerviz partnere,
vagy más minősített szerviz partner vagy szak‐
műhely megtekintheti az elektronikus szerviz
előzményekbe bejegyzett adatokat.
A gépjármű üzembentartója megtilthatja a
gyártó szerviz partnereinél, más minősített
szerviz partnereknél vagy szakműhelyekben az
elektronikus szervizelőzményekbe történő be‐
jegyzést és ehhez kapcsolódóan az adatoknak
a gépjárműben történő tárolását, valamint a
gépjármű gyártójához történő adattovábbítást
arra az időre, amely alatt ő a gépjármű üzem‐
bentartója. Ilyenkor nem kerül bejegyzés a
gépjármű elektronikus szervizelőzményeibe.

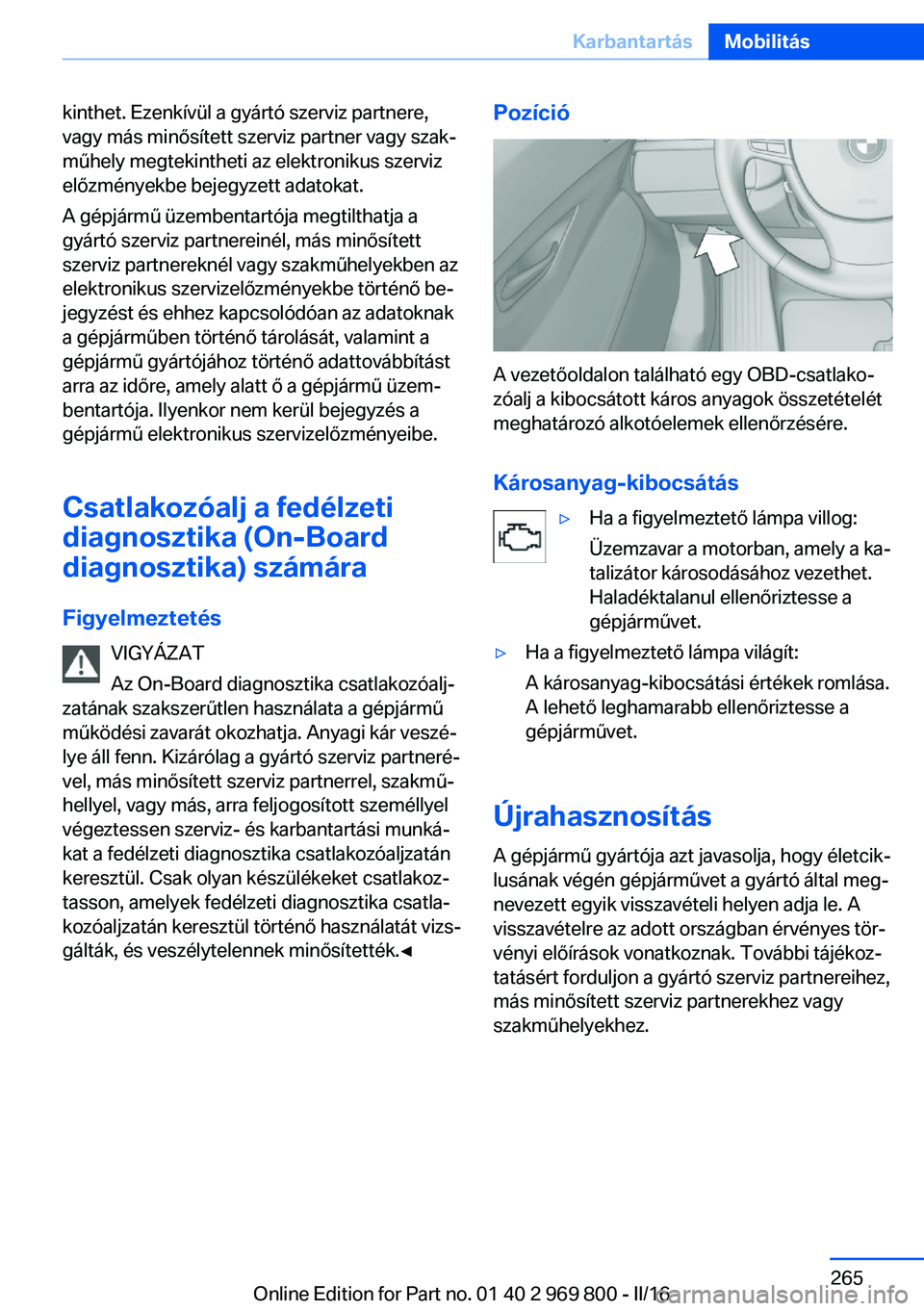

Csatlakozóalj a fedélzeti diagnosztika (On-Board
diagnosztika) számára
Figyelmeztetés VIGYÁZAT
Az On-Board diagnosztika csatlakozóalj‐
zatának szakszerűtlen használata a gépjármű
működési zavarát okozhatja. Anyagi kár veszé‐
lye áll fenn. Kizárólag a gyártó szerviz partneré‐
vel, más minősített szerviz partnerrel, szakmű‐
hellyel, vagy más, arra feljogosított személlyel
végeztessen szerviz- és karbantartási munká‐
kat a fedélzeti diagnosztika csatlakozóaljzatán
keresztül. Csak olyan készülékeket csatlakoz‐
tasson, amelyek fedélzeti diagnosztika csatla‐
kozóaljzatán keresztül történő használatát vizs‐
gálták, és veszélytelennek minősítették.◀Pozíció
A vezetőoldalon található egy OBD-csatlako‐
zóalj a kibocsátott káros anyagok összetételét
meghatározó alkotóelemek ellenőrzésére.
Károsanyag-kibocsátás
▷Ha a figyelmeztető lámpa villog:
Üzemzavar a motorban, amely a ka‐
talizátor károsodásához vezethet.
Haladéktalanul ellenőriztesse a
gépjárművet.▷Ha a figyelmeztető lámpa világít:
A károsanyag-kibocsátási értékek romlása.
A lehető leghamarabb ellenőriztesse a
gépjárművet.
Újrahasznosítás
A gépjármű gyártója azt javasolja, hogy életcik‐
lusának végén gépjárművet a gyártó által meg‐
nevezett egyik visszavételi helyen adja le. A
visszavételre az adott országban érvényes tör‐
vényi előírások vonatkoznak. További tájékoz‐
tatásért forduljon a gyártó szerviz partnereihez,
más minősített szerviz partnerekhez vagy
szakműhelyekhez.
Seite 265KarbantartásMobilitás265
Online Edition for Part no. 01 40 2 969 800 - II/16

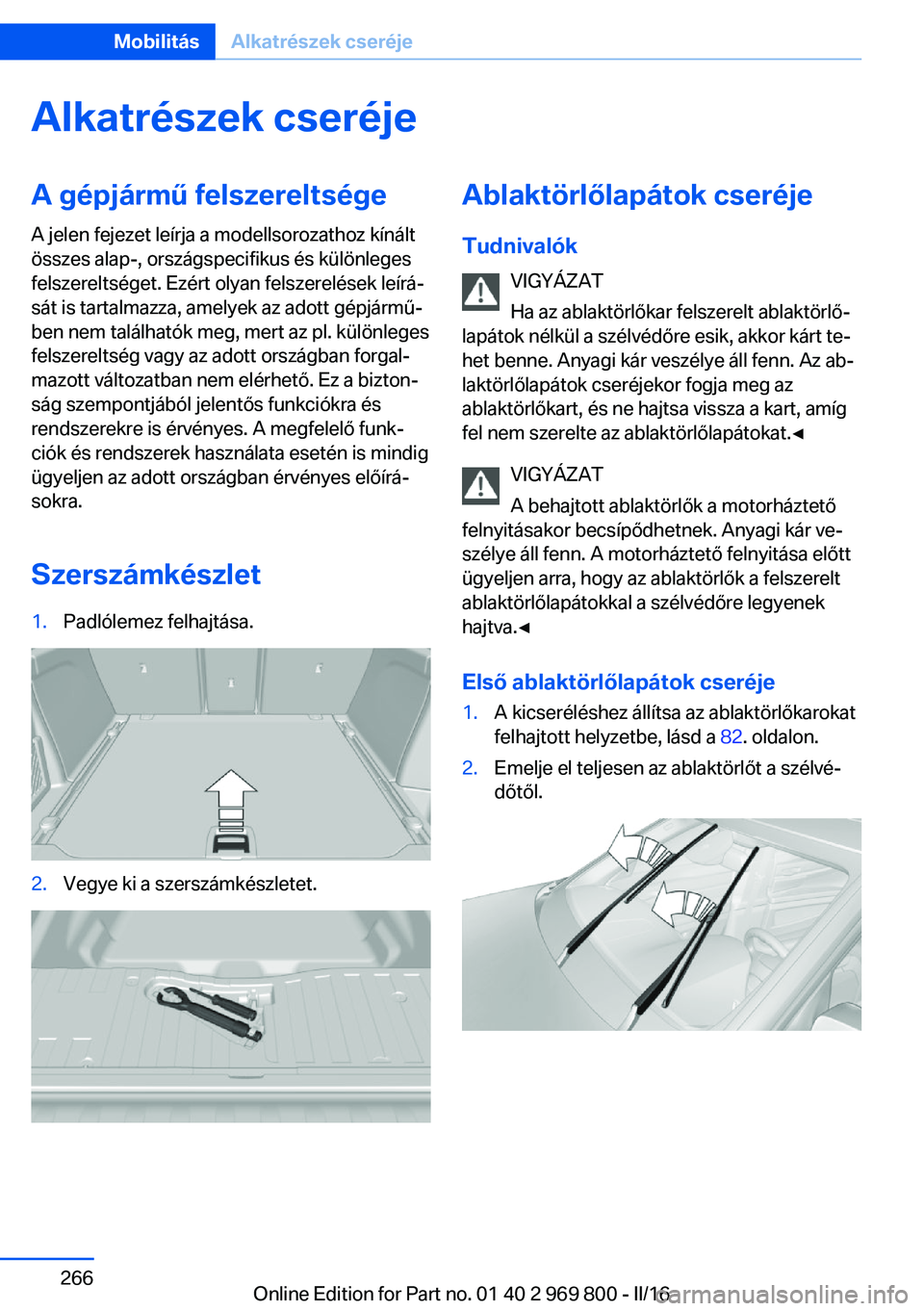

Alkatrészek cseréjeA gépjármű felszereltsége
A jelen fejezet leírja a modellsorozathoz kínált
összes alap-, országspecifikus és különleges
felszereltséget. Ezért olyan felszerelések leírá‐
sát is tartalmazza, amelyek az adott gépjármű‐
ben nem találhatók meg, mert az pl. különleges
felszereltség vagy az adott országban forgal‐
mazott változatban nem elérhető. Ez a bizton‐
ság szempontjából jelentős funkciókra és
rendszerekre is érvényes. A megfelelő funk‐
ciók és rendszerek használata esetén is mindig
ügyeljen az adott országban érvényes előírá‐
sokra.
Szerszámkészlet1.Padlólemez felhajtása.2.Vegye ki a szerszámkészletet.Ablaktörlőlapátok cseréje
Tudnivalók VIGYÁZAT
Ha az ablaktörlőkar felszerelt ablaktörlő‐
lapátok nélkül a szélvédőre esik, akkor kárt te‐
het benne. Anyagi kár veszélye áll fenn. Az ab‐
laktörlőlapátok cseréjekor fogja meg az
ablaktörlőkart, és ne hajtsa vissza a kart, amíg
fel nem szerelte az ablaktörlőlapátokat.◀
VIGYÁZAT
A behajtott ablaktörlők a motorháztető
felnyitásakor becsípődhetnek. Anyagi kár ve‐
szélye áll fenn. A motorháztető felnyitása előtt
ügyeljen arra, hogy az ablaktörlők a felszerelt
ablaktörlőlapátokkal a szélvédőre legyenek
hajtva.◀
Első ablaktörlőlapátok cseréje1.A kicseréléshez állítsa az ablaktörlőkarokat
felhajtott helyzetbe, lásd a 82. oldalon.2.Emelje el teljesen az ablaktörlőt a szélvé‐
dőtől.Seite 266MobilitásAlkatrészek cseréje266
Online Edition for Part no. 01 40 2 969 800 - II/16

3.Hajtsa fel a tartót.4.Az ablaktörlőkar vonalában vegye le az ab‐
laktörlőlapátot.5.Helyezze be az új ablaktörlőlapátot, és
nyomja be a tartóba, hogy jól hallhatóan re‐
teszelődjön.6.Hajtsa vissza az ablaktörlőkarokat.
Hátsó ablaktörlőlapát kicserélése
1.Hajtsa fel az ablaktörlőkart.2.Fordítsa hátra ütközésig az ablaktörlő lapá‐
tot.3.Fordítsa tovább az ütközőn túl az ablaktörlő
lapátot, ezzel kinyomva azt a rögzítésből.4.Nyomja az új ablaktörlőlapátot a rögzí‐
tésbe, hogy jól hallhatóan reteszelődjön.5.Hajtsa a szélvédőre az ablaktörlőkarokat.
Izzó- és lámpacsere
Általános információk
Az izzók és lámpák jelentős mértékben hozzá‐
járulnak a biztonságos közlekedéshez.
A gépjármű gyártója azt ajánlja, hogy ha nem
ismeri kellőképpen a megfelelő műveleteket,
vagy nincsenek itt ismertetve, akkor a gyártó
szerviz partnerével, más minősített szerviz
partnerrel vagy szakműhellyel végeztesse el
azokat.
Tartalék izzókészlet beszerezhető a gyártó
szerviz partnereinél, vagy más minősített szer‐ viz partnereknél vagy szakműhelyekben.
Tudnivalók
Izzók és lámpák FIGYELMEZTETÉS
Az izzók működés közben felforrósod‐
hatnak. Az izzók érintése égési sérülést okoz‐
hat. Sérülésveszély áll fenn. Az izzókat csak
hideg állapotban cserélje ki.◀
FIGYELMEZTETÉS
A bekapcsolt világítóberendezésen vég‐
zett munka rövidzárlathoz vezethet. Sérülésve‐
szély vagy anyagi kár veszélye áll fenn. A világ‐
ítóberendezéseken végzett műveletek előtt
kapcsolja le az érintett lámpákat. Vegye figye‐
lembe az izzó gyártójának esetlegesen mellék‐
elt megjegyzéseit.◀
VIGYÁZAT
A szennyeződött izzók élettartama csök‐
ken. Anyagi kár veszélye áll fenn. Ne fogja meg
közvetlenül kézzel az új izzók üvegburáját.
Használjon tiszta törlőkendőt vagy hasonló se‐
Seite 267Alkatrészek cseréjeMobilitás267
Online Edition for Part no. 01 40 2 969 800 - II/16

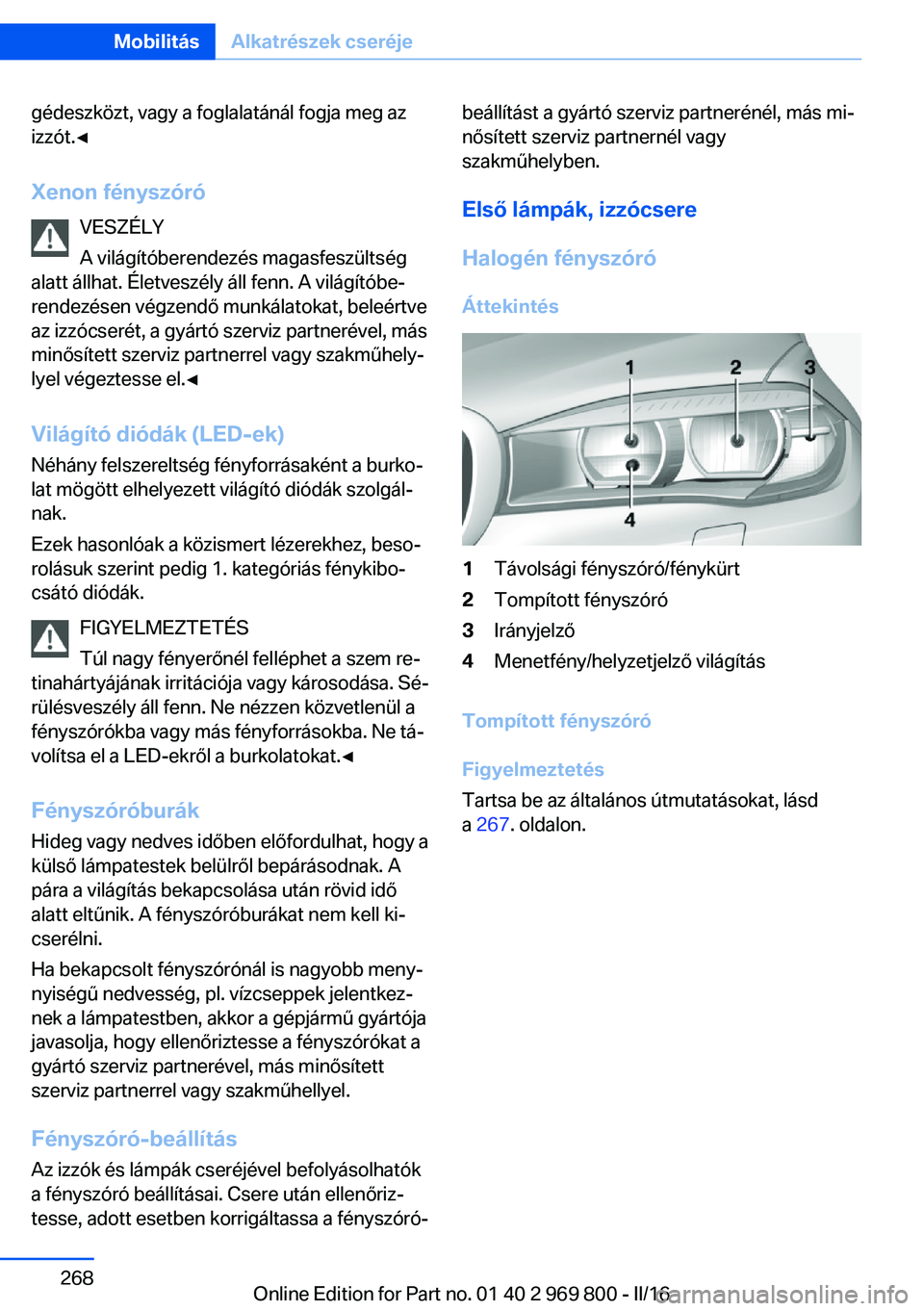

gédeszközt, vagy a foglalatánál fogja meg az
izzót.◀
Xenon fényszóró VESZÉLY
A világítóberendezés magasfeszültség
alatt állhat. Életveszély áll fenn. A világítóbe‐
rendezésen végzendő munkálatokat, beleértve
az izzócserét, a gyártó szerviz partnerével, más
minősített szerviz partnerrel vagy szakműhely‐
lyel végeztesse el.◀
Világító diódák (LED-ek)
Néhány felszereltség fényforrásaként a burko‐ lat mögött elhelyezett világító diódák szolgál‐
nak.
Ezek hasonlóak a közismert lézerekhez, beso‐
rolásuk szerint pedig 1. kategóriás fénykibo‐
csátó diódák.
FIGYELMEZTETÉS
Túl nagy fényerőnél felléphet a szem re‐
tinahártyájának irritációja vagy károsodása. Sé‐
rülésveszély áll fenn. Ne nézzen közvetlenül a
fényszórókba vagy más fényforrásokba. Ne tá‐
volítsa el a LED-ekről a burkolatokat.◀
Fényszóróburák
Hideg vagy nedves időben előfordulhat, hogy a
külső lámpatestek belülről bepárásodnak. A
pára a világítás bekapcsolása után rövid idő
alatt eltűnik. A fényszóróburákat nem kell ki‐
cserélni.
Ha bekapcsolt fényszórónál is nagyobb meny‐
nyiségű nedvesség, pl. vízcseppek jelentkez‐
nek a lámpatestben, akkor a gépjármű gyártója
javasolja, hogy ellenőriztesse a fényszórókat a
gyártó szerviz partnerével, más minősített
szerviz partnerrel vagy szakműhellyel.
Fényszóró-beállítás
Az izzók és lámpák cseréjével befolyásolhatók a fényszóró beállításai. Csere után ellenőriz‐
tesse, adott esetben korrigáltassa a fényszóró-beállítást a gyártó szerviz partnerénél, más mi‐
nősített szerviz partnernél vagy
szakműhelyben.
Első lámpák, izzócsere
Halogén fényszóró
Áttekintés1Távolsági fényszóró/fénykürt2Tompított fényszóró3Irányjelző4Menetfény/helyzetjelző világítás
Tompított fényszóró
Figyelmeztetés
Tartsa be az általános útmutatásokat, lásd
a 267 . oldalon.
Seite 268MobilitásAlkatrészek cseréje268
Online Edition for Part no. 01 40 2 969 800 - II/16

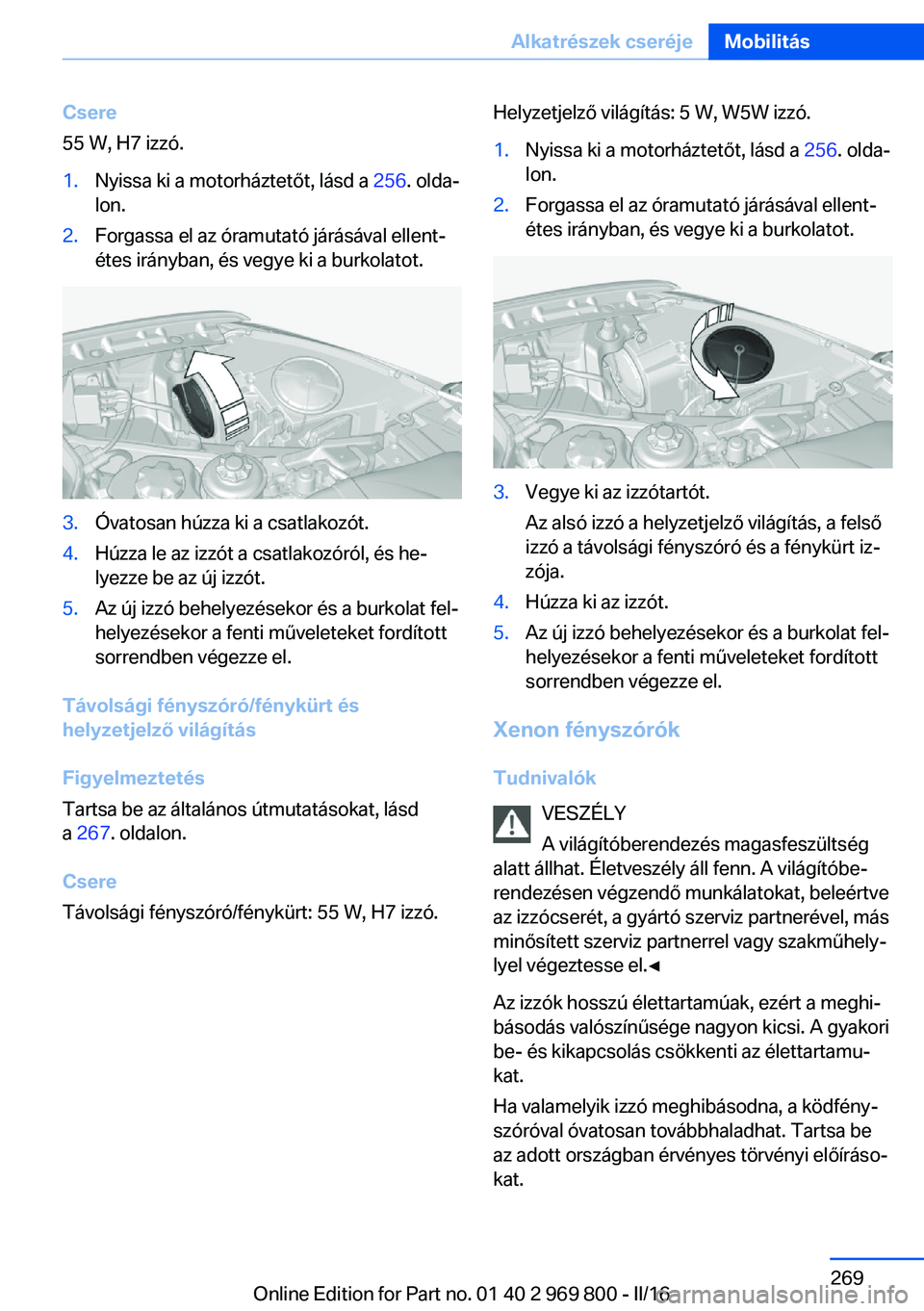

Csere
55 W, H7 izzó.1.Nyissa ki a motorháztetőt, lásd a 256. olda‐
lon.2.Forgassa el az óramutató járásával ellent‐
étes irányban, és vegye ki a burkolatot.3.Óvatosan húzza ki a csatlakozót.4.Húzza le az izzót a csatlakozóról, és he‐
lyezze be az új izzót.5.Az új izzó behelyezésekor és a burkolat fel‐
helyezésekor a fenti műveleteket fordított
sorrendben végezze el.
Távolsági fényszóró/fénykürt és
helyzetjelző világítás
Figyelmeztetés
Tartsa be az általános útmutatásokat, lásd
a 267 . oldalon.
Csere
Távolsági fényszóró/fénykürt: 55 W, H7 izzó.
Helyzetjelző világítás: 5 W, W5W izzó.1.Nyissa ki a motorháztetőt, lásd a 256. olda‐
lon.2.Forgassa el az óramutató járásával ellent‐
étes irányban, és vegye ki a burkolatot.3.Vegye ki az izzótartót.
Az alsó izzó a helyzetjelző világítás, a felső
izzó a távolsági fényszóró és a fénykürt iz‐
zója.4.Húzza ki az izzót.5.Az új izzó behelyezésekor és a burkolat fel‐
helyezésekor a fenti műveleteket fordított
sorrendben végezze el.
Xenon fényszórók
Tudnivalók VESZÉLY
A világítóberendezés magasfeszültség
alatt állhat. Életveszély áll fenn. A világítóbe‐
rendezésen végzendő munkálatokat, beleértve
az izzócserét, a gyártó szerviz partnerével, más
minősített szerviz partnerrel vagy szakműhely‐
lyel végeztesse el.◀
Az izzók hosszú élettartamúak, ezért a meghi‐
básodás valószínűsége nagyon kicsi. A gyakori
be- és kikapcsolás csökkenti az élettartamu‐
kat.
Ha valamelyik izzó meghibásodna, a ködfény‐
szóróval óvatosan továbbhaladhat. Tartsa be
az adott országban érvényes törvényi előíráso‐
kat.
Seite 269Alkatrészek cseréjeMobilitás269
Online Edition for Part no. 01 40 2 969 800 - II/16

Áttekintés1Befordulási világítás2Helyzetjelző világítás/Menetfény3Tompított fényszóró/távolsági fényszóró/
fénykürt4Irányjelző
Xenon fényszóró
A tompított fényszóró és a távolsági fényszóró
xenon kivitelű.
A helyzetjelző világítás és a menetfény LED-
del működik.
Műszaki meghibásodás esetén forduljon a
gyártó szerviz partneréhez, más minősített
szerviz partnerhez vagy szakműhelyhez.
Befordulási világítás a xenon fényszórón
Figyelmeztetés
Tartsa be az általános útmutatásokat, lásd
a 267 . oldalon.
Csere
55 W, H7 izzó.1.Nyissa ki a motorháztetőt, lásd a 256. olda‐
lon.2.Forgassa el az óramutató járásával ellent‐
étes irányban, és vegye ki a burkolatot.3.Vegye ki az izzótartót.4.Húzza ki az izzót.5.Az új izzó behelyezésekor és a burkolat fel‐
helyezésekor a fenti műveleteket fordított
sorrendben végezze el.
LED-es fényszóró
LED-es fényszórók esetén minden első lámpa,
valamint oldalsó irányjelző LED-es kivitelű.
LED-ek meghibásodása esetén a ködfényszó‐
róval óvatosan továbbhaladhat. Tartsa be az
adott országban érvényes törvényi előírásokat.
Műszaki meghibásodás esetén forduljon a
gyártó szerviz partneréhez, más minősített
szerviz partnerhez vagy szakműhelyhez.
Irányjelző Figyelmeztetés
Tartsa be az általános útmutatásokat, lásd
a 267 . oldalon.
Seite 270MobilitásAlkatrészek cseréje270
Online Edition for Part no. 01 40 2 969 800 - II/16

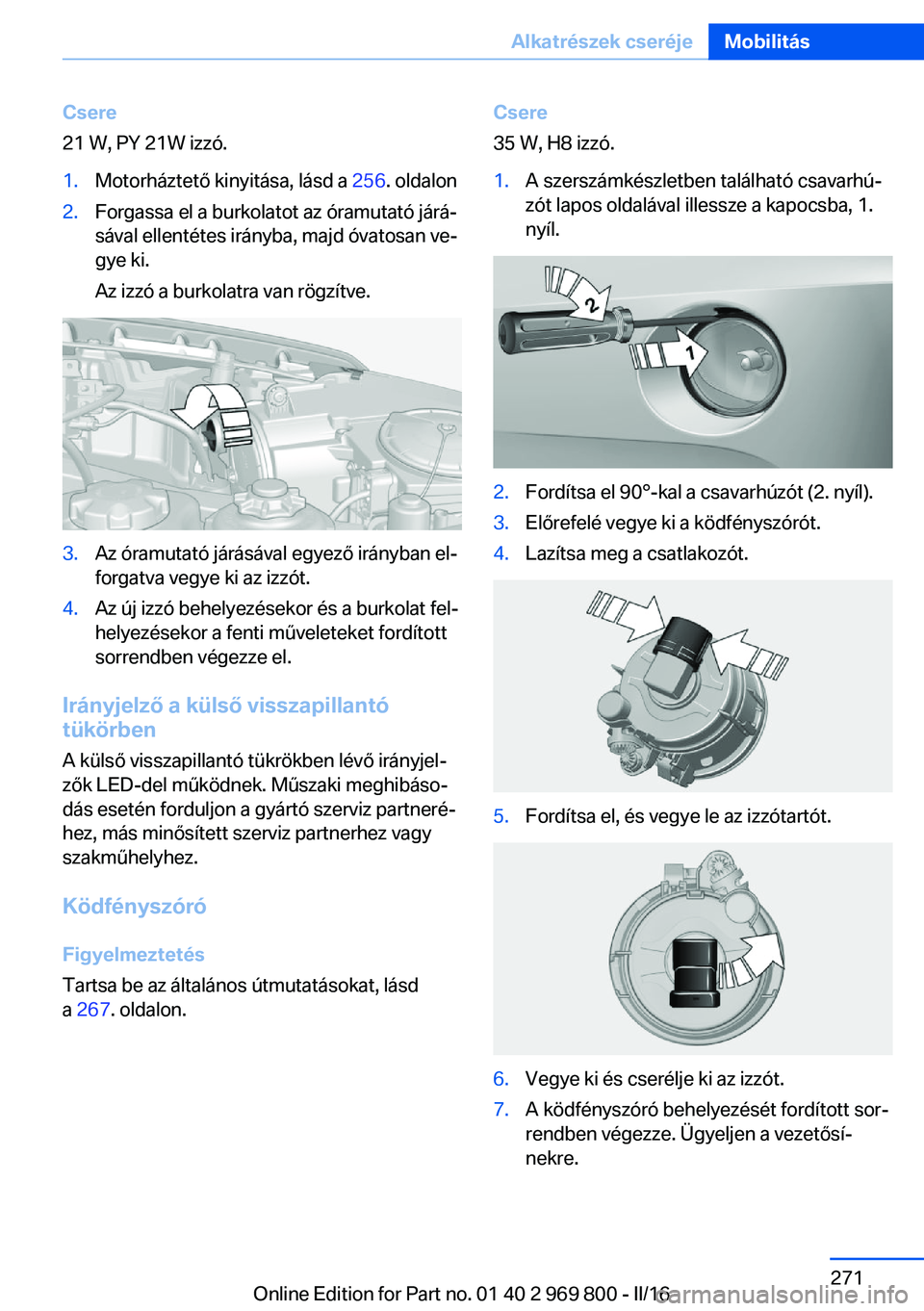

Csere
21 W, PY 21W izzó.1.Motorháztető kinyitása, lásd a 256. oldalon2.Forgassa el a burkolatot az óramutató járá‐
sával ellentétes irányba, majd óvatosan ve‐
gye ki.
Az izzó a burkolatra van rögzítve.3.Az óramutató járásával egyező irányban el‐
forgatva vegye ki az izzót.4.Az új izzó behelyezésekor és a burkolat fel‐
helyezésekor a fenti műveleteket fordított
sorrendben végezze el.
Irányjelző a külső visszapillantó
tükörben
A külső visszapillantó tükrökben lévő irányjel‐
zők LED-del működnek. Műszaki meghibáso‐
dás esetén forduljon a gyártó szerviz partneré‐
hez, más minősített szerviz partnerhez vagy
szakműhelyhez.
Ködfényszóró
Figyelmeztetés
Tartsa be az általános útmutatásokat, lásd
a 267 . oldalon.
Csere
35 W, H8 izzó.1.A szerszámkészletben található csavarhú‐
zót lapos oldalával illessze a kapocsba, 1.
nyíl.2.Fordítsa el 90°-kal a csavarhúzót (2. nyíl).3.Előrefelé vegye ki a ködfényszórót.4.Lazítsa meg a csatlakozót.5.Fordítsa el, és vegye le az izzótartót.6.Vegye ki és cserélje ki az izzót.7.A ködfényszóró behelyezését fordított sor‐
rendben végezze. Ügyeljen a vezetősí‐
nekre.Seite 271Alkatrészek cseréjeMobilitás271
Online Edition for Part no. 01 40 2 969 800 - II/16

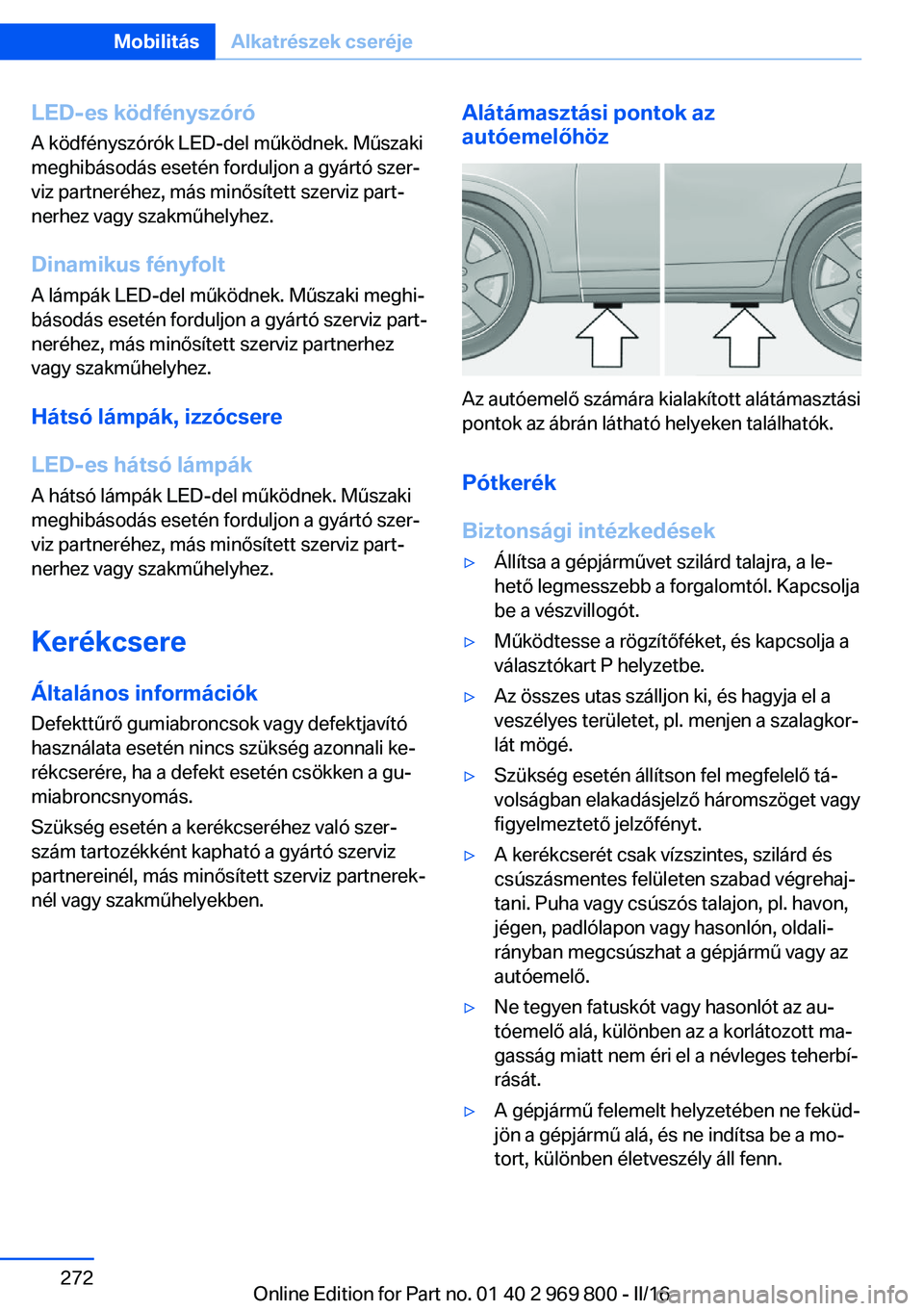

LED-es ködfényszóróA ködfényszórók LED-del működnek. Műszaki
meghibásodás esetén forduljon a gyártó szer‐
viz partneréhez, más minősített szerviz part‐
nerhez vagy szakműhelyhez.
Dinamikus fényfolt
A lámpák LED-del működnek. Műszaki meghi‐
básodás esetén forduljon a gyártó szerviz part‐
neréhez, más minősített szerviz partnerhez
vagy szakműhelyhez.
Hátsó lámpák, izzócsere
LED-es hátsó lámpák A hátsó lámpák LED-del működnek. Műszaki
meghibásodás esetén forduljon a gyártó szer‐
viz partneréhez, más minősített szerviz part‐
nerhez vagy szakműhelyhez.
KerékcsereÁltalános információk
Defekttűrő gumiabroncsok vagy defektjavító
használata esetén nincs szükség azonnali ke‐
rékcserére, ha a defekt esetén csökken a gu‐
miabroncsnyomás.
Szükség esetén a kerékcseréhez való szer‐
szám tartozékként kapható a gyártó szerviz
partnereinél, más minősített szerviz partnerek‐
nél vagy szakműhelyekben.Alátámasztási pontok az
autóemelőhöz
Az autóemelő számára kialakított alátámasztási
pontok az ábrán látható helyeken találhatók.
Pótkerék
Biztonsági intézkedések
▷Állítsa a gépjárművet szilárd talajra, a le‐
hető legmesszebb a forgalomtól. Kapcsolja
be a vészvillogót.▷Működtesse a rögzítőféket, és kapcsolja a
választókart P helyzetbe.▷Az összes utas szálljon ki, és hagyja el a
veszélyes területet, pl. menjen a szalagkor‐
lát mögé.▷Szükség esetén állítson fel megfelelő tá‐
volságban elakadásjelző háromszöget vagy
figyelmeztető jelzőfényt.▷A kerékcserét csak vízszintes, szilárd és
csúszásmentes felületen szabad végrehaj‐
tani. Puha vagy csúszós talajon, pl. havon,
jégen, padlólapon vagy hasonlón, oldali‐
rányban megcsúszhat a gépjármű vagy az
autóemelő.▷Ne tegyen fatuskót vagy hasonlót az au‐
tóemelő alá, különben az a korlátozott ma‐
gasság miatt nem éri el a névleges teherbí‐
rását.▷A gépjármű felemelt helyzetében ne feküd‐
jön a gépjármű alá, és ne indítsa be a mo‐
tort, különben életveszély áll fenn.Seite 272MobilitásAlkatrészek cseréje272
Online Edition for Part no. 01 40 2 969 800 - II/16
