2016 BMW X5 Kezelési útmutató (in Hungarian)

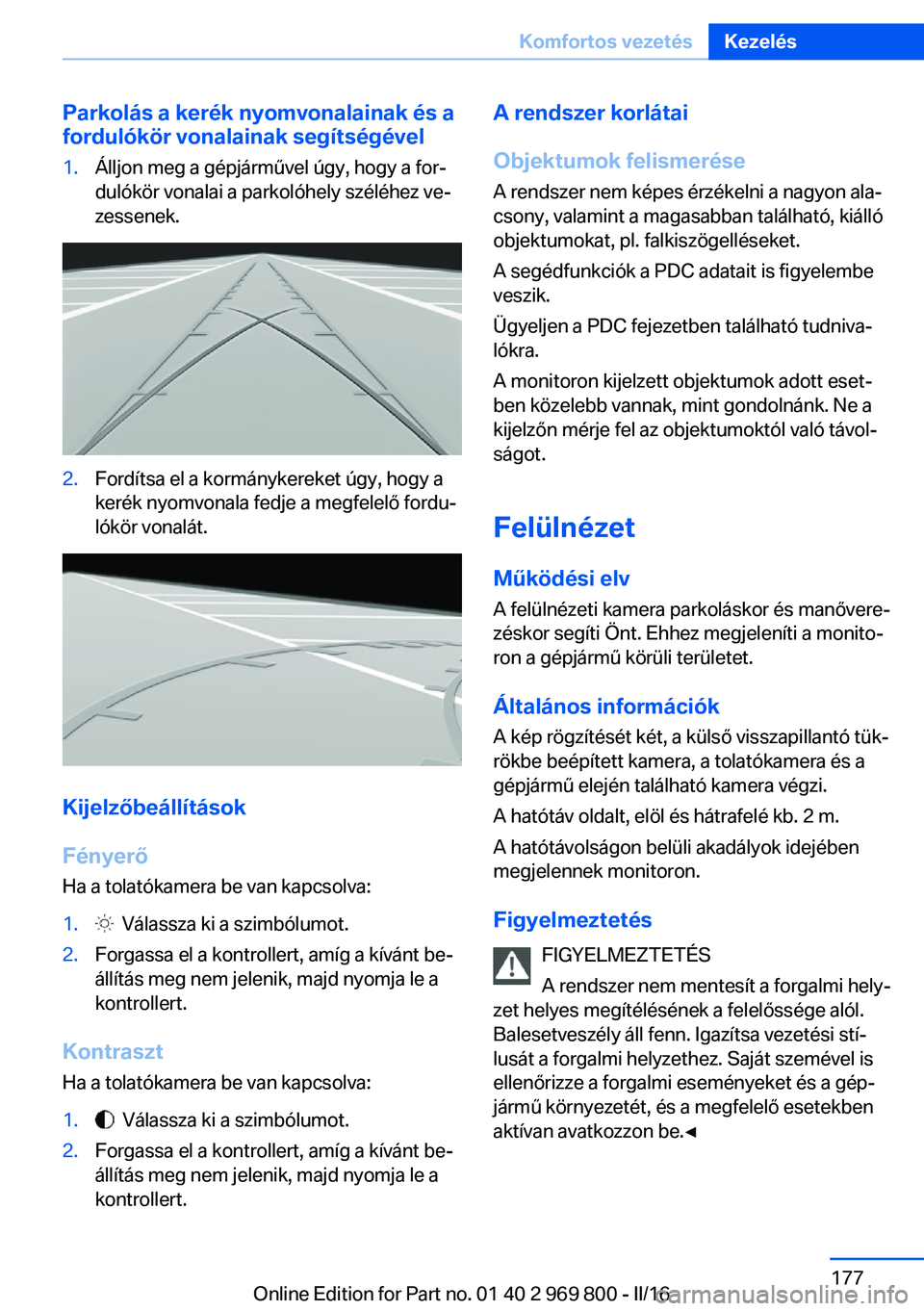

Parkolás a kerék nyomvonalainak és a
fordulókör vonalainak segítségével1.Álljon meg a gépjárművel úgy, hogy a for‐
dulókör vonalai a parkolóhely széléhez ve‐
zessenek.2.Fordítsa el a kormánykereket úgy, hogy a
kerék nyomvonala fedje a megfelelő fordu‐
lókör vonalát.
Kijelzőbeállítások
Fényerő
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.A rendszer korlátai
Objektumok felismerése
A rendszer nem képes érzékelni a nagyon ala‐
csony, valamint a magasabban található, kiálló
objektumokat, pl. falkiszögelléseket.
A segédfunkciók a PDC adatait is figyelembe
veszik.
Ügyeljen a PDC fejezetben található tudniva‐
lókra.
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ne a
kijelzőn mérje fel az objektumoktól való távol‐
ságot.
Felülnézet
Működési elv
A felülnézeti kamera parkoláskor és manővere‐
zéskor segíti Önt. Ehhez megjeleníti a monito‐
ron a gépjármű körüli területet.
Általános információk
A kép rögzítését két, a külső visszapillantó tük‐
rökbe beépített kamera, a tolatókamera és a
gépjármű elején található kamera végzi.
A hatótáv oldalt, elöl és hátrafelé kb. 2 m.
A hatótávolságon belüli akadályok idejében
megjelennek monitoron.
Figyelmeztetés FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀Seite 177Komfortos vezetésKezelés177
Online Edition for Part no. 01 40 2 969 800 - II/16

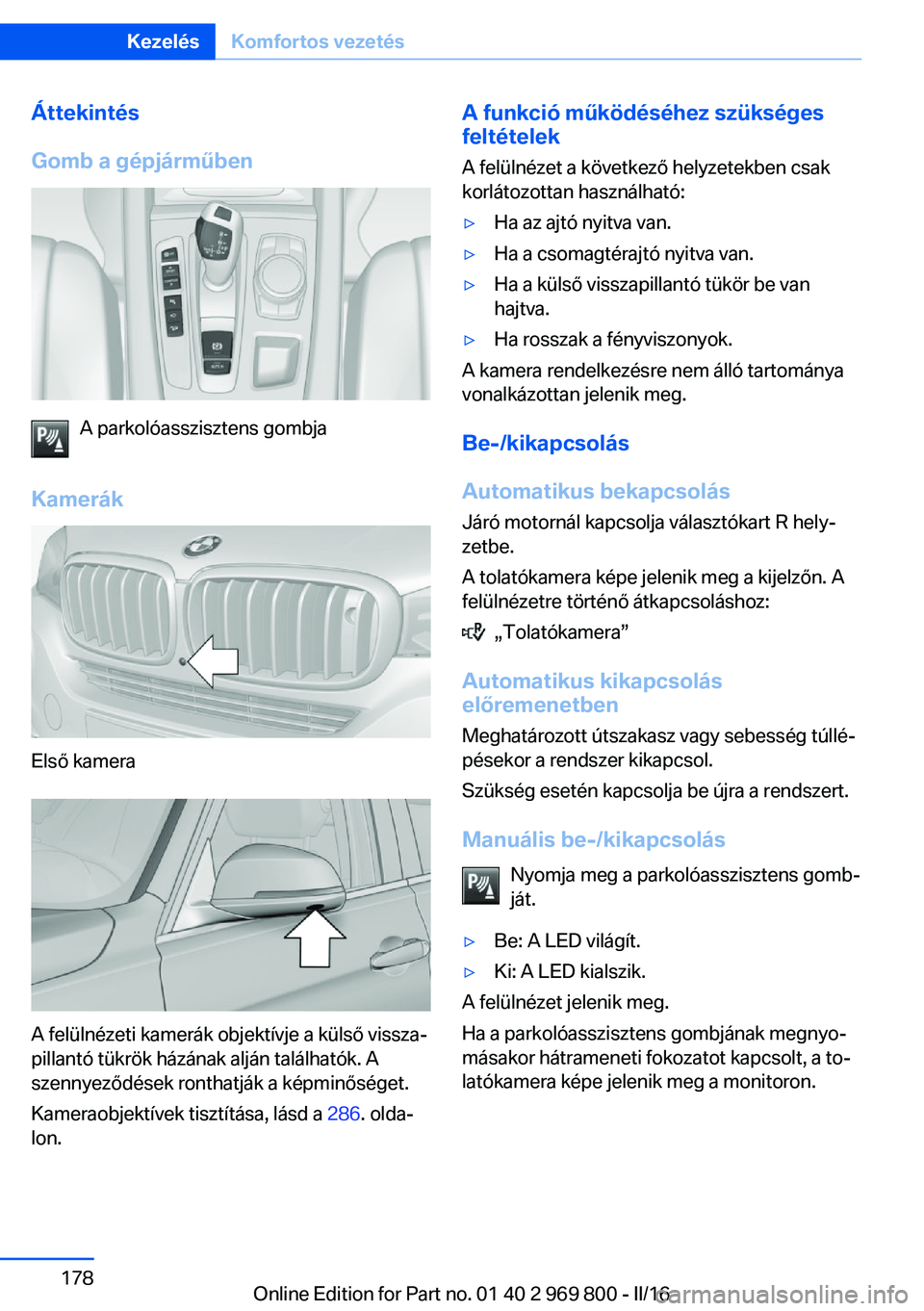

Áttekintés
Gomb a gépjárműben
A parkolóasszisztens gombja
Kamerák
Első kamera
A felülnézeti kamerák objektívje a külső vissza‐
pillantó tükrök házának alján találhatók. A
szennyeződések ronthatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 286. olda‐
lon.
A funkció működéséhez szükséges feltételek
A felülnézet a következő helyzetekben csak
korlátozottan használható:▷Ha az ajtó nyitva van.▷Ha a csomagtérajtó nyitva van.▷Ha a külső visszapillantó tükör be van
hajtva.▷Ha rosszak a fényviszonyok.
A kamera rendelkezésre nem álló tartománya
vonalkázottan jelenik meg.
Be-/kikapcsolás
Automatikus bekapcsolás Járó motornál kapcsolja választókart R hely‐
zetbe.
A tolatókamera képe jelenik meg a kijelzőn. A
felülnézetre történő átkapcsoláshoz:
„Tolatókamera”
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás Nyomja meg a parkolóasszisztens gomb‐ját.
▷Be: A LED világít.▷Ki: A LED kialszik.
A felülnézet jelenik meg.
Ha a parkolóasszisztens gombjának megnyo‐
másakor hátrameneti fokozatot kapcsolt, a to‐
latókamera képe jelenik meg a monitoron.
Seite 178KezelésKomfortos vezetés178
Online Edition for Part no. 01 40 2 969 800 - II/16

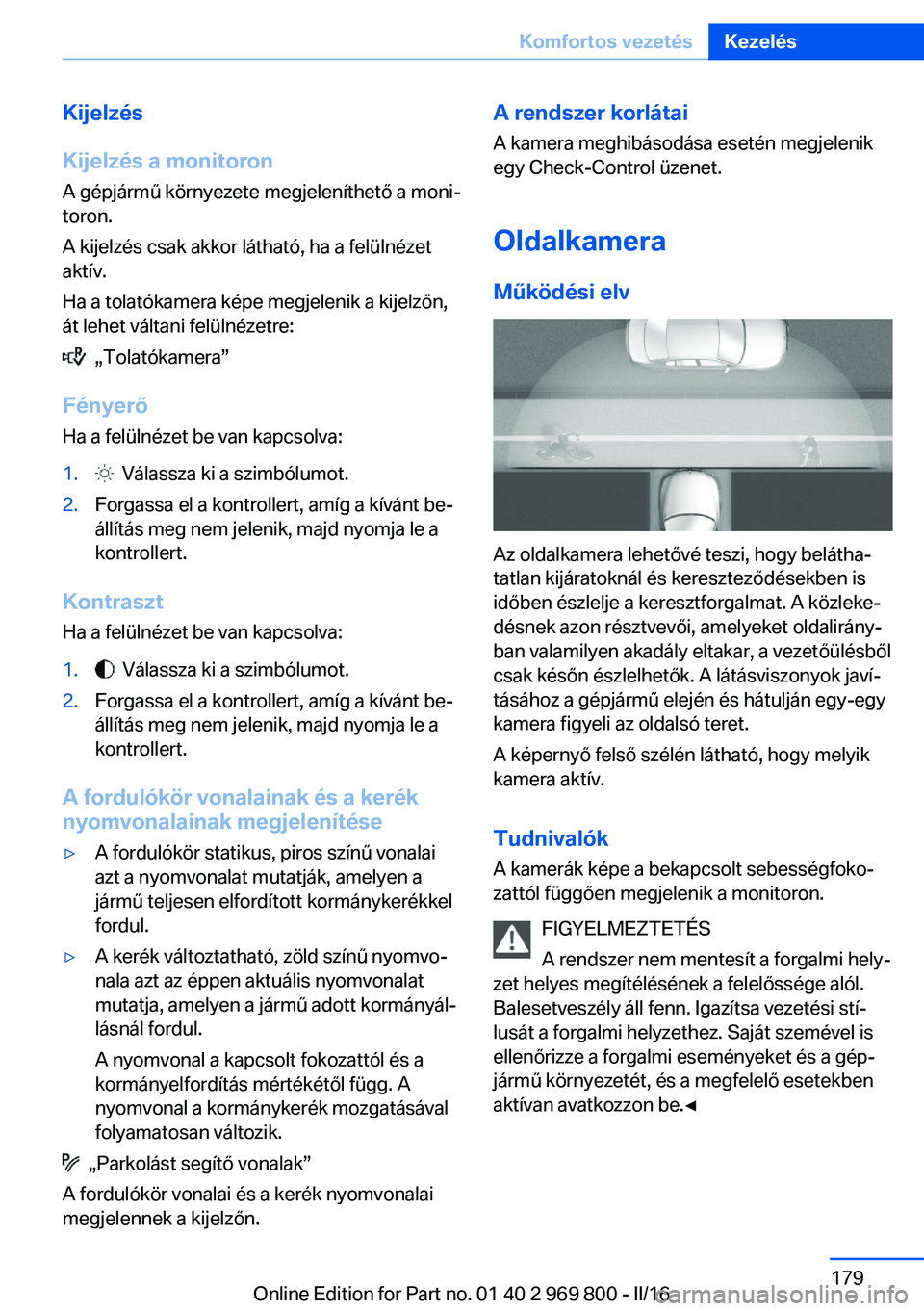

Kijelzés
Kijelzés a monitoron
A gépjármű környezete megjeleníthető a moni‐
toron.
A kijelzés csak akkor látható, ha a felülnézet
aktív.
Ha a tolatókamera képe megjelenik a kijelzőn,
át lehet váltani felülnézetre:
„Tolatókamera”
Fényerő
Ha a felülnézet be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a felülnézet be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
A fordulókör vonalainak és a kerék
nyomvonalainak megjelenítése
▷A fordulókör statikus, piros színű vonalai
azt a nyomvonalat mutatják, amelyen a
jármű teljesen elfordított kormánykerékkel
fordul.▷A kerék változtatható, zöld színű nyomvo‐
nala azt az éppen aktuális nyomvonalat
mutatja, amelyen a jármű adott kormányál‐
lásnál fordul.
A nyomvonal a kapcsolt fokozattól és a
kormányelfordítás mértékétől függ. A
nyomvonal a kormánykerék mozgatásával
folyamatosan változik.
„Parkolást segítő vonalak”
A fordulókör vonalai és a kerék nyomvonalai
megjelennek a kijelzőn.
A rendszer korlátai
A kamera meghibásodása esetén megjelenik
egy Check-Control üzenet.
Oldalkamera Működési elv
Az oldalkamera lehetővé teszi, hogy belátha‐
tatlan kijáratoknál és kereszteződésekben is
időben észlelje a keresztforgalmat. A közleke‐
désnek azon résztvevői, amelyeket oldalirány‐
ban valamilyen akadály eltakar, a vezetőülésből
csak későn észlelhetők. A látásviszonyok javí‐
tásához a gépjármű elején és hátulján egy-egy
kamera figyeli az oldalsó teret.
A képernyő felső szélén látható, hogy melyik
kamera aktív.
Tudnivalók A kamerák képe a bekapcsolt sebességfoko‐zattól függően megjelenik a monitoron.
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Seite 179Komfortos vezetésKezelés179
Online Edition for Part no. 01 40 2 969 800 - II/16

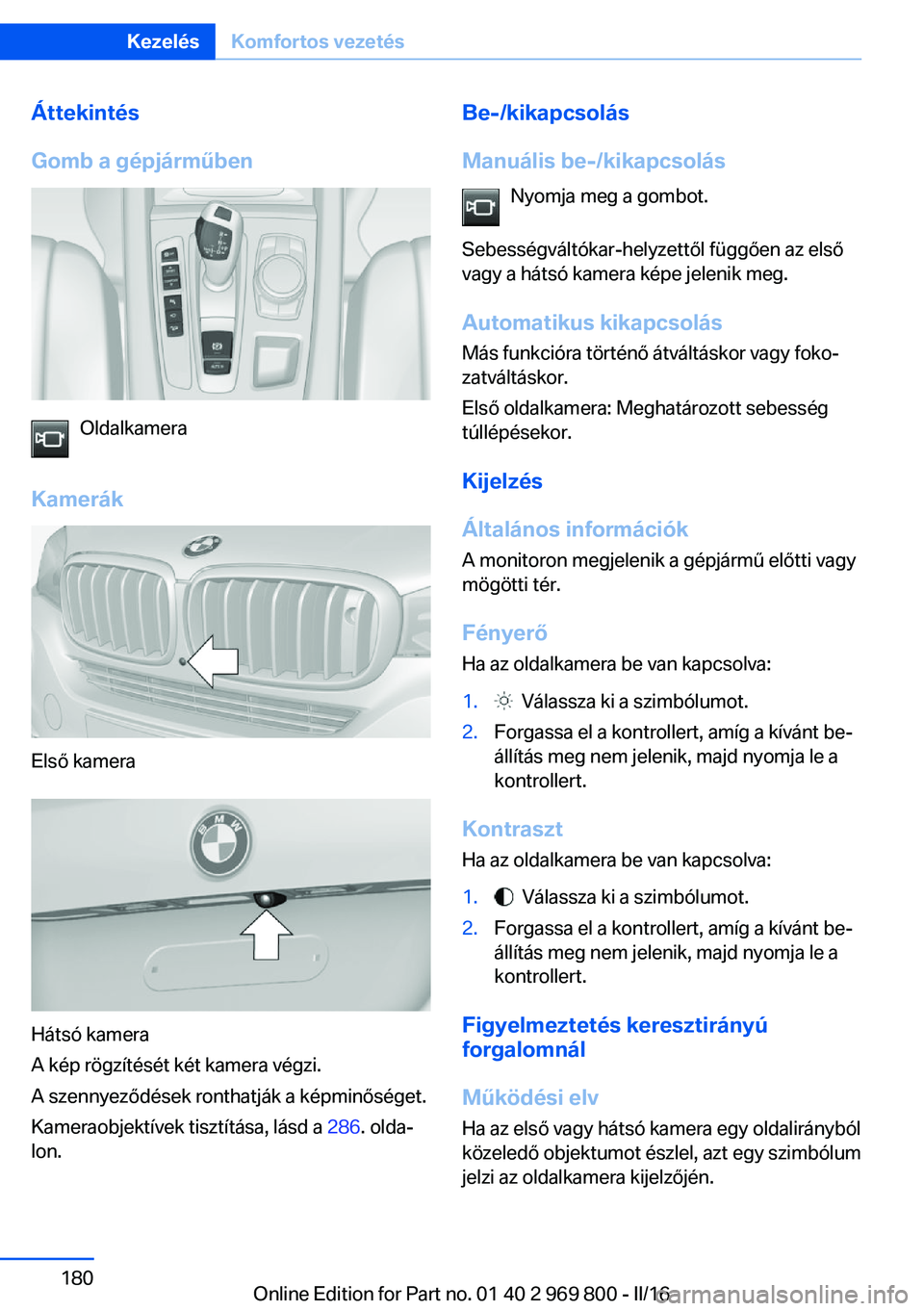

Áttekintés
Gomb a gépjárműben
Oldalkamera
Kamerák
Első kamera
Hátsó kamera
A kép rögzítését két kamera végzi.
A szennyeződések ronthatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 286. olda‐
lon.
Be-/kikapcsolás
Manuális be-/kikapcsolás Nyomja meg a gombot.
Sebességváltókar-helyzettől függően az első
vagy a hátsó kamera képe jelenik meg.
Automatikus kikapcsolás Más funkcióra történő átváltáskor vagy foko‐
zatváltáskor.
Első oldalkamera: Meghatározott sebesség
túllépésekor.
Kijelzés
Általános információk
A monitoron megjelenik a gépjármű előtti vagy
mögötti tér.
Fényerő
Ha az oldalkamera be van kapcsolva:1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha az oldalkamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Figyelmeztetés keresztirányú
forgalomnál
Működési elv
Ha az első vagy hátsó kamera egy oldalirányból
közeledő objektumot észlel, azt egy szimbólum
jelzi az oldalkamera kijelzőjén.
Seite 180KezelésKomfortos vezetés180
Online Edition for Part no. 01 40 2 969 800 - II/16

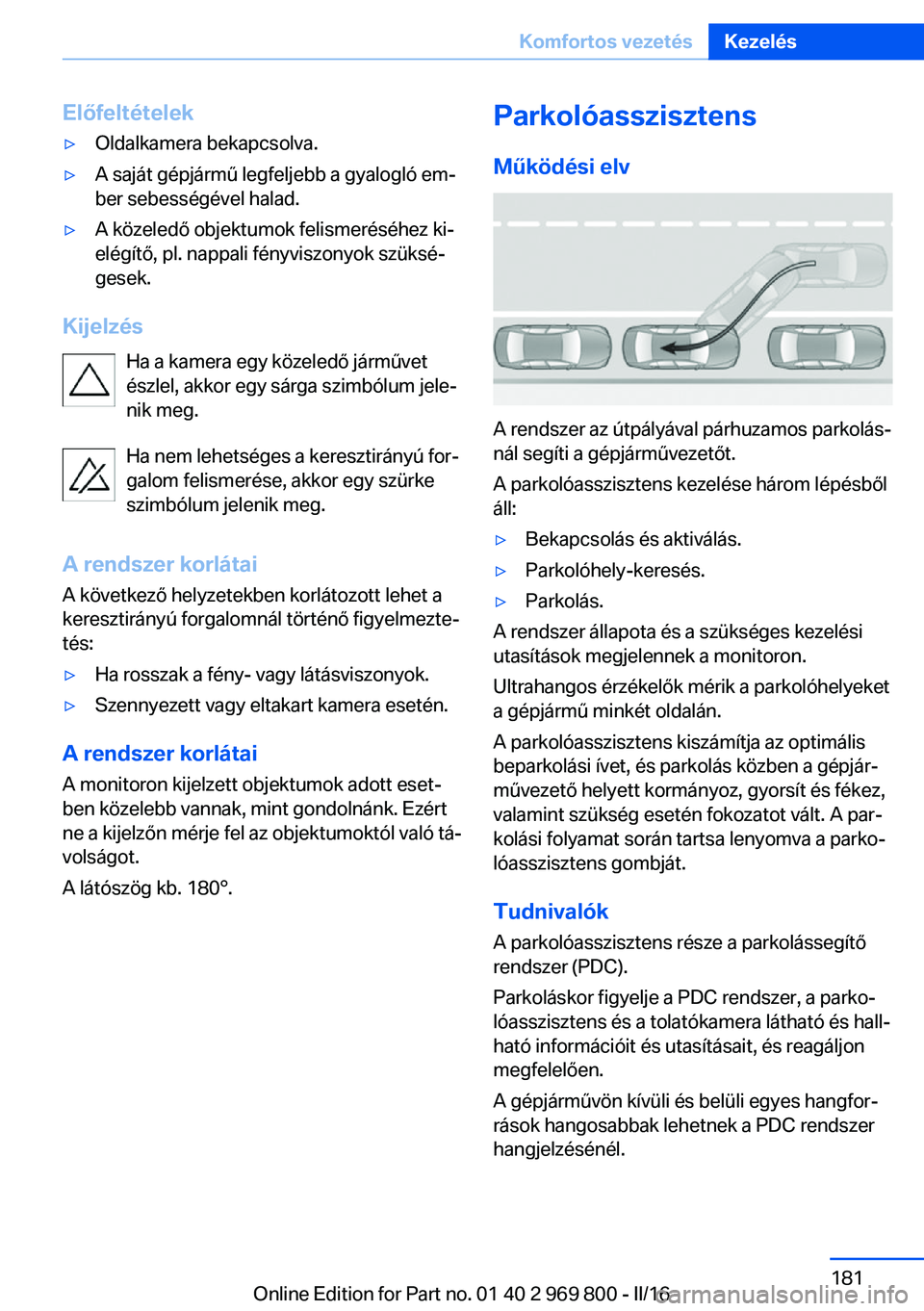

Előfeltételek▷Oldalkamera bekapcsolva.▷A saját gépjármű legfeljebb a gyalogló em‐
ber sebességével halad.▷A közeledő objektumok felismeréséhez ki‐
elégítő, pl. nappali fényviszonyok szüksé‐
gesek.
Kijelzés
Ha a kamera egy közeledő járművet
észlel, akkor egy sárga szimbólum jele‐
nik meg.
Ha nem lehetséges a keresztirányú for‐
galom felismerése, akkor egy szürke
szimbólum jelenik meg.
A rendszer korlátai
A következő helyzetekben korlátozott lehet a
keresztirányú forgalomnál történő figyelmezte‐
tés:
▷Ha rosszak a fény- vagy látásviszonyok.▷Szennyezett vagy eltakart kamera esetén.
A rendszer korlátai
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ezért ne a kijelzőn mérje fel az objektumoktól való tá‐
volságot.
A látószög kb. 180°.
Parkolóasszisztens
Működési elv
A rendszer az útpályával párhuzamos parkolás‐
nál segíti a gépjárművezetőt.
A parkolóasszisztens kezelése három lépésből
áll:
▷Bekapcsolás és aktiválás.▷Parkolóhely-keresés.▷Parkolás.
A rendszer állapota és a szükséges kezelési
utasítások megjelennek a monitoron.
Ultrahangos érzékelők mérik a parkolóhelyeket
a gépjármű minkét oldalán.
A parkolóasszisztens kiszámítja az optimális
beparkolási ívet, és parkolás közben a gépjár‐
művezető helyett kormányoz, gyorsít és fékez,
valamint szükség esetén fokozatot vált. A par‐
kolási folyamat során tartsa lenyomva a parko‐
lóasszisztens gombját.
Tudnivalók A parkolóasszisztens része a parkolássegítő
rendszer (PDC).
Parkoláskor figyelje a PDC rendszer, a parko‐
lóasszisztens és a tolatókamera látható és hall‐
ható információit és utasításait, és reagáljon
megfelelően.
A gépjárművön kívüli és belüli egyes hangfor‐
rások hangosabbak lehetnek a PDC rendszer
hangjelzésénél.
Seite 181Komfortos vezetésKezelés181
Online Edition for Part no. 01 40 2 969 800 - II/16

FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól. A
rendszer korlátai miatt nem képes minden for‐
galmi helyzetben önműködően megfelelően
reagálni. Balesetveszély áll fenn. Igazítsa veze‐
tési stílusát a forgalmi helyzethez. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
FIGYELMEZTETÉS
Vonóhorog használatakor a parkolóasz‐
szisztens a rejtett érzékelők miatt sérüléseket
okozhat. Balesetveszély vagy anyagi kár ve‐
szélye áll fenn. Vontatáskor vagy a vonóhorog
pl. kerékpártartóhoz való használatakor ne
használja a parkolóasszisztenst.◀
VIGYÁZAT
A parkolóasszisztens a járdaszegélynek
vagy járdaszegélyre kormányozhatja a gépjár‐
művet. Anyagi kár veszélye áll fenn. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
Az Auto Start/Stop funkcióval leállított motor a
parkolóasszisztens bekapcsolásakor automati‐
kusan beindul.
Áttekintés
Gomb a gépjárműben
A parkolóasszisztens gombja
Ultrahangos érzékelők
A parkolóhelyek méréséhez használt ultrahan‐
gos érzékelők a gépjármű oldalán találhatók.
A működőképesség biztosításához:
▷Tartsa tisztán és jégmentesen az érzékelő‐
ket.▷A magasnyomású tisztítóberendezés víz‐
sugarát rövid időre és legalább 30 cm tá‐
volságból irányítsa az érzékelőkre.▷Ne ragassza le az érzékelőket.
Előfeltételek
A parkolóhelyek méréséhez
▷Haladjon egyenesen előre legfeljebb kb.
35 km/h sebességgel.▷A parkoló gépjárművek sorától legfeljebb
1,5 m távolságban haladjon.
Megfelelő parkolóhely
▷Két objektum közötti hely, melyek hossza
legalább 1,5 m.▷Legkisebb távolság két objektum között: A
gépjármű saját hossza plusz kb. 1,2 m.▷Legkisebb mélység: Kb. 1,5 m.
A parkoláshoz
▷Az ajtók és a csomagtérajtó legyenek
csukva.▷A rögzítőfék legyen kioldva.▷A vezető biztonsági öve legyen becsatolva.Seite 182KezelésKomfortos vezetés182
Online Edition for Part no. 01 40 2 969 800 - II/16

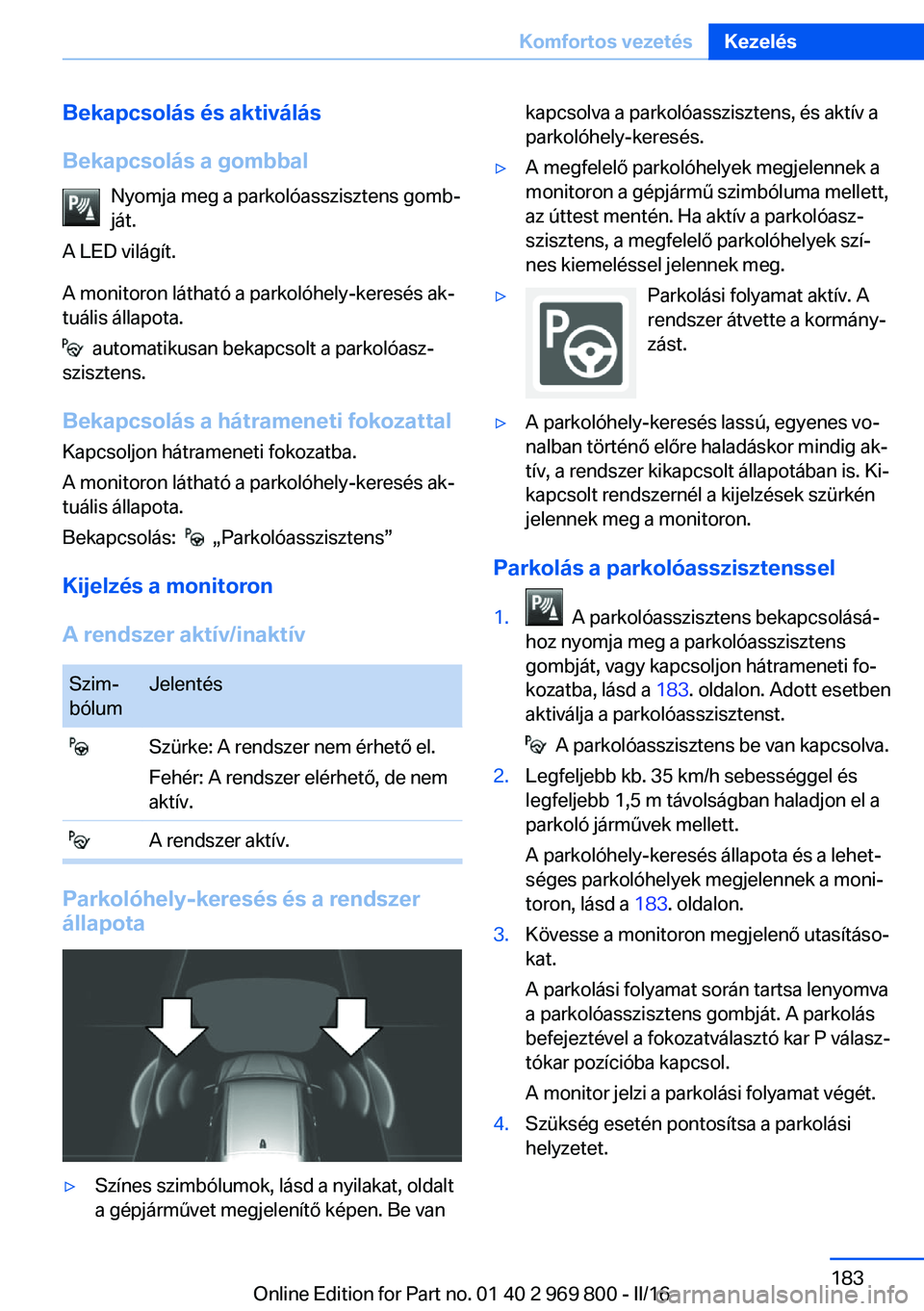

Bekapcsolás és aktiválás
Bekapcsolás a gombbal Nyomja meg a parkolóasszisztens gomb‐
ját.
A LED világít.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
automatikusan bekapcsolt a parkolóasz‐
szisztens.
Bekapcsolás a hátrameneti fokozattal Kapcsoljon hátrameneti fokozatba.
A monitoron látható a parkolóhely-keresés ak‐
tuális állapota.
Bekapcsolás:
„Parkolóasszisztens”
Kijelzés a monitoron
A rendszer aktív/inaktív
Szim‐
bólumJelentés Szürke: A rendszer nem érhető el.
Fehér: A rendszer elérhető, de nem
aktív. A rendszer aktív.
Parkolóhely-keresés és a rendszer állapota
▷Színes szimbólumok, lásd a nyilakat, oldalt
a gépjárművet megjelenítő képen. Be vankapcsolva a parkolóasszisztens, és aktív a
parkolóhely-keresés.▷A megfelelő parkolóhelyek megjelennek a
monitoron a gépjármű szimbóluma mellett,
az úttest mentén. Ha aktív a parkolóasz‐
szisztens, a megfelelő parkolóhelyek szí‐
nes kiemeléssel jelennek meg.▷Parkolási folyamat aktív. A
rendszer átvette a kormány‐
zást.▷A parkolóhely-keresés lassú, egyenes vo‐
nalban történő előre haladáskor mindig ak‐
tív, a rendszer kikapcsolt állapotában is. Ki‐
kapcsolt rendszernél a kijelzések szürkén
jelennek meg a monitoron.
Parkolás a parkolóasszisztenssel
1. A parkolóasszisztens bekapcsolásá‐
hoz nyomja meg a parkolóasszisztens
gombját, vagy kapcsoljon hátrameneti fo‐
kozatba, lásd a 183. oldalon. Adott esetben
aktiválja a parkolóasszisztenst.
A parkolóasszisztens be van kapcsolva.
2.Legfeljebb kb. 35 km/h sebességgel és
legfeljebb 1,5 m távolságban haladjon el a
parkoló járművek mellett.
A parkolóhely-keresés állapota és a lehet‐
séges parkolóhelyek megjelennek a moni‐
toron, lásd a 183. oldalon.3.Kövesse a monitoron megjelenő utasításo‐
kat.
A parkolási folyamat során tartsa lenyomva
a parkolóasszisztens gombját. A parkolás
befejeztével a fokozatválasztó kar P válasz‐
tókar pozícióba kapcsol.
A monitor jelzi a parkolási folyamat végét.4.Szükség esetén pontosítsa a parkolási
helyzetet.Seite 183Komfortos vezetésKezelés183
Online Edition for Part no. 01 40 2 969 800 - II/16

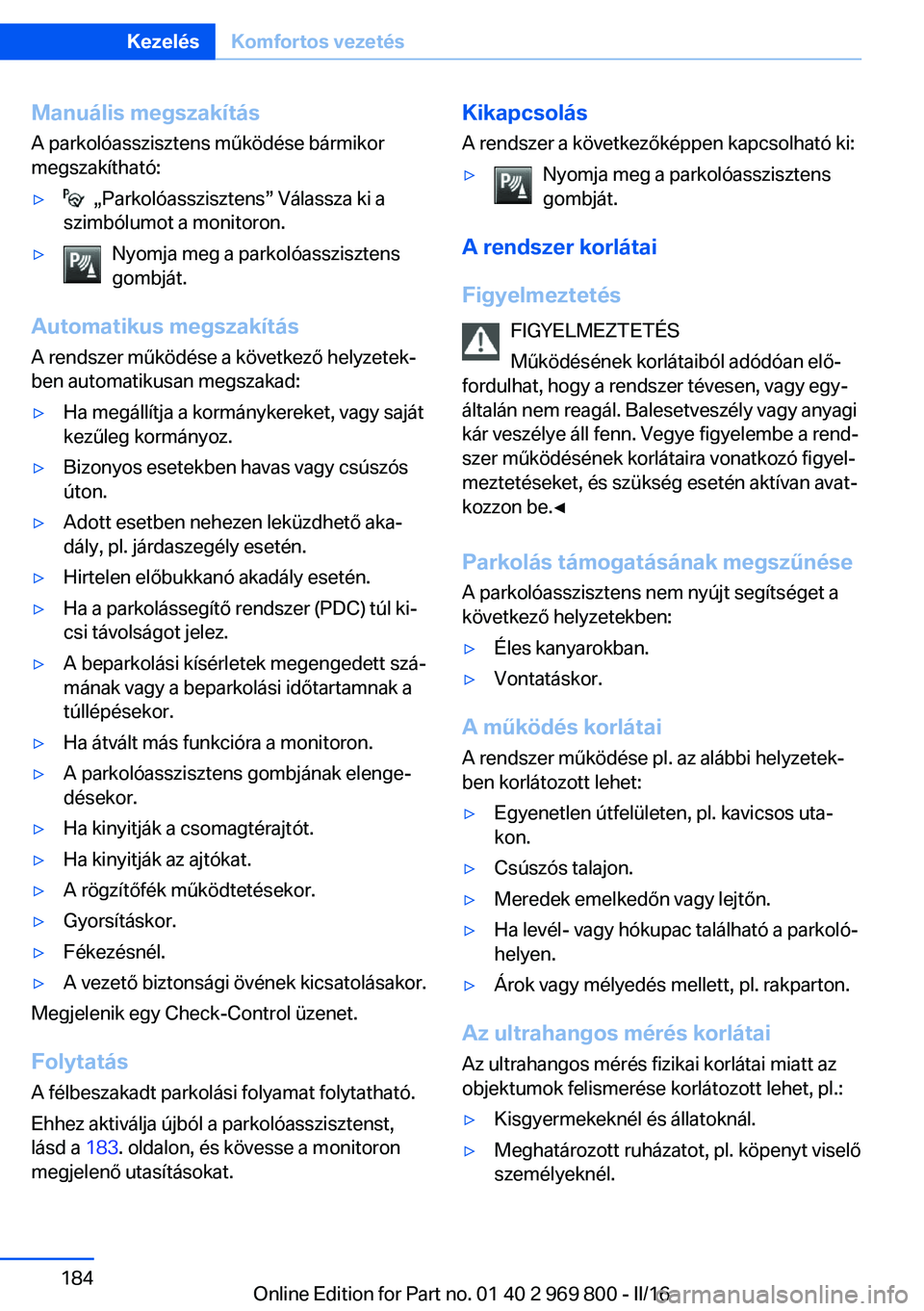

Manuális megszakítás
A parkolóasszisztens működése bármikor
megszakítható:▷ „Parkolóasszisztens” Válassza ki a
szimbólumot a monitoron.▷Nyomja meg a parkolóasszisztens
gombját.
Automatikus megszakítás
A rendszer működése a következő helyzetek‐
ben automatikusan megszakad:
▷Ha megállítja a kormánykereket, vagy saját
kezűleg kormányoz.▷Bizonyos esetekben havas vagy csúszós
úton.▷Adott esetben nehezen leküzdhető aka‐
dály, pl. járdaszegély esetén.▷Hirtelen előbukkanó akadály esetén.▷Ha a parkolássegítő rendszer (PDC) túl ki‐
csi távolságot jelez.▷A beparkolási kísérletek megengedett szá‐
mának vagy a beparkolási időtartamnak a
túllépésekor.▷Ha átvált más funkcióra a monitoron.▷A parkolóasszisztens gombjának elenge‐
désekor.▷Ha kinyitják a csomagtérajtót.▷Ha kinyitják az ajtókat.▷A rögzítőfék működtetésekor.▷Gyorsításkor.▷Fékezésnél.▷A vezető biztonsági övének kicsatolásakor.
Megjelenik egy Check-Control üzenet.
Folytatás A félbeszakadt parkolási folyamat folytatható.
Ehhez aktiválja újból a parkolóasszisztenst,
lásd a 183. oldalon, és kövesse a monitoron
megjelenő utasításokat.
Kikapcsolás
A rendszer a következőképpen kapcsolható ki:▷Nyomja meg a parkolóasszisztens
gombját.
A rendszer korlátai
Figyelmeztetés FIGYELMEZTETÉS
Működésének korlátaiból adódóan elő‐
fordulhat, hogy a rendszer tévesen, vagy egy‐ általán nem reagál. Balesetveszély vagy anyagi
kár veszélye áll fenn. Vegye figyelembe a rend‐
szer működésének korlátaira vonatkozó figyel‐
meztetéseket, és szükség esetén aktívan avat‐
kozzon be.◀
Parkolás támogatásának megszűnése
A parkolóasszisztens nem nyújt segítséget a
következő helyzetekben:
▷Éles kanyarokban.▷Vontatáskor.
A működés korlátai
A rendszer működése pl. az alábbi helyzetek‐
ben korlátozott lehet:
▷Egyenetlen útfelületen, pl. kavicsos uta‐
kon.▷Csúszós talajon.▷Meredek emelkedőn vagy lejtőn.▷Ha levél- vagy hókupac található a parkoló‐
helyen.▷Árok vagy mélyedés mellett, pl. rakparton.
Az ultrahangos mérés korlátai
Az ultrahangos mérés fizikai korlátai miatt az
objektumok felismerése korlátozott lehet, pl.:
▷Kisgyermekeknél és állatoknál.▷Meghatározott ruházatot, pl. köpenyt viselő
személyeknél.Seite 184KezelésKomfortos vezetés184
Online Edition for Part no. 01 40 2 969 800 - II/16
