2015 MAZDA MODEL CX-5 Manual do proprietário (in Portuguese)

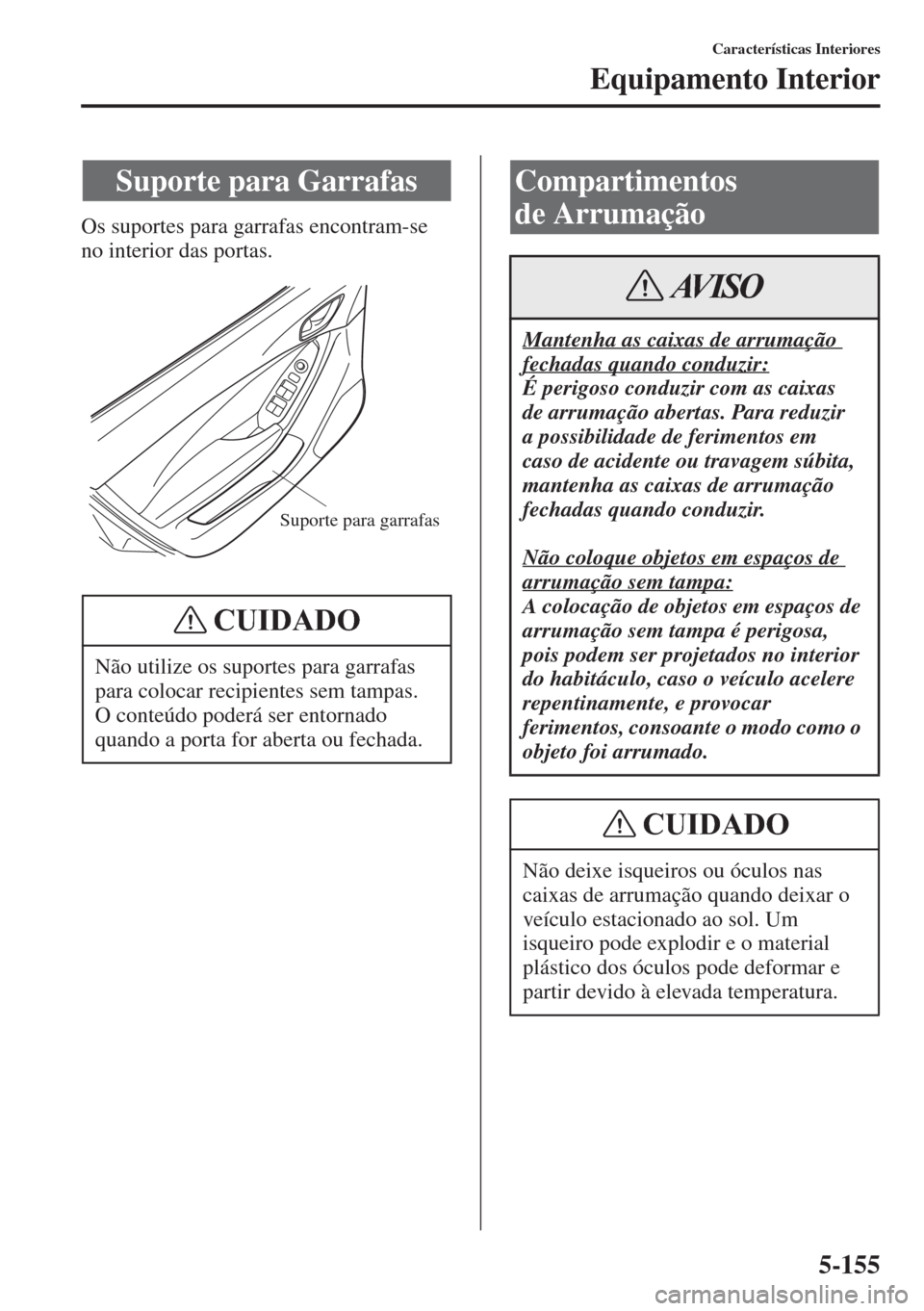

5-155
Características Interiores
Equipamento Interior
Os suportes para garrafas encontram-se
no interior das portas.
Suporte para Garrafas
Não utilize os suportes para garrafas
para colocar recipientes sem tampas.
O conteúdo poderá ser entornado
quando a porta for aberta ou fechada.
Suporte para garrafas
CUIDADO
Compartimentos
de Arrumação
Mantenha as caixas de arrumação
fechadas quando conduzir:
É perigoso conduzir com as caixas
de arrumação abertas. Para reduzir
a possibilidade de ferimentos em
caso de acidente ou travagem súbita,
mantenha as caixas de arrumação
fechadas quando conduzir.
Não coloque objetos em espaços de
arrumação sem tampa:
A colocação de objetos em espaços de
arrumação sem tampa é perigosa,
pois podem ser projetados no interior
do habitáculo, caso o veículo acelere
repentinamente, e provocar
ferimentos, consoante o modo como o
objeto foi arrumado.
Não deixe isqueiros ou óculos nas
caixas de arrumação quando deixar o
veículo estacionado ao sol. Um
isqueiro pode explodir e o material
plástico dos óculos pode deformar e
partir devido à elevada temperatura.
AVISO
CUIDADO

5-156
Características Interiores
Equipamento Interior
WConsola Superior
Esta consola foi concebida para arrumar
óculos ou outros acessórios.
Pressione e liberte para abrir.
WPorta-Luvas
Para abrir o porta-luvas, puxe o fecho
na sua direção.
Para fechar o porta-luvas, pressione de
modo firme o centro da tampa do
porta-luvas.
WConsola Central
Para abrir, liberte o trinco e puxe a tampa.
Bandeja de arrumação
A bandeja de arrumação pode ser
desmontada.
WÂncoras de Fixação da Carga
Certifique-se que a carga está fixa
antes de iniciar viagem:
É perigoso deixar a carga solta no
veículo pois poderá mover-se ou ser
esmagada durante uma travagem
brusca ou colisão e causar
ferimentos.
Bandeja de arrumação
AVISO

5-157
Características Interiores
Equipamento Interior
Utilize as âncoras no compartimento de
bagagens para fixar a carga com uma
corda ou uma rede. As âncoras possuem
uma resistência de 196 N (20 kgf). Não
aplique uma força excessiva nas âncoras,
caso contrário poderá danificá-las.
WSubcompartimento de Bagagens*
Levante a placa do piso do compartimento
de bagagens.
WGanchos de Casacos Traseiros
Pendure sempre roupas sem cabides nos
ganchos de casacos e nas pegas auxiliares.
Subcompartimento de Bagagens
Placa do fundo do comparti-
mento de bagagens
Nunca pendure objetos pesados ou
pontiagudos nas pegas auxiliares
nem nos ganchos de casacos:
É perigoso pendurar objetos pesados
ou pontiagudos, tais como cabides
nas pegas auxiliares ou nos ganchos
de casacos, pois no caso de disparo de
um airbag de cortina, poderão
soltar-se e embater num ocupante
no habitáculo, podendo resultar em
graves ferimentos ou na morte de
um ocupante.
AVISO
Gancho de casacos
*Alguns modelos.

5-158
Características Interiores
Equipamento Interior
O cinzeiro amovível pode ser instalado
e utilizado nos suportes para copos
dianteiros.
Para utilizar o cinzeiro, insira-o
diretamente no suporte para copos.
Para desmontar um cinzeiro, puxe-o
para cima.
Cinzeiro Amovível*
Utilize o cinzeiro amovível apenas na
sua posição fixa e certifique-se que
ficou corretamente instalado:
É perigoso utilizar um cinzeiro solto
ou não instalado corretamente.
Os cigarros poderão rolar ou saltar
para fora do cinzeiro, cair no piso
do veículo e provocar um incêndio.
Adicionalmente, os cigarros não
apagam completamente mesmo que
a tampa do cinzeiro esteja fechada.
Não utilize o cinzeiro para colocar
lixo. Poderá provocar um incêndio.
AVISO
CUIDADO
*Alguns modelos.

6-1
6Manutenção e Cuidados
Como manter o seu Mazda em excelentes condições.
Informação Essencial .................................................................... 6-2
Introdução.................................................................................. 6-2
Manutenção Programada ............................................................. 6-3
Manutenção Programada ........................................................... 6-3
Monitor da Manutenção .......................................................... 6-19
Manutenção Pelo Proprietário ................................................... 6-21
Precauções da Manutenção pelo Proprietário ......................... 6-21
Capot ....................................................................................... 6-23
Descrição do Compartimento do Motor .................................. 6-25
Óleo do Motor ......................................................................... 6-26
Líquido de Arrefecimento do Motor ....................................... 6-31
Óleo dos Travões/Embraiagem ............................................... 6-33
Líquido de Lavagem dos Vidros e dos Faróis ......................... 6-34
Lubrificação da Carroçaria ...................................................... 6-35
Escovas do Limpa-Vidros........................................................ 6-35
Bateria ..................................................................................... 6-39
Substituição da Pilha da Chave ............................................... 6-42
Pneus ....................................................................................... 6-45
Lâmpadas................................................................................. 6-50
Fusíveis.................................................................................... 6-62
Cuidados com a Aparência ......................................................... 6-68
Cuidados com o Exterior ......................................................... 6-68
Cuidados com o Interior .......................................................... 6-74

6-2
Manutenção e Cuidados
Informação Essencial
Tenha muita atenção e evite ferimentos ou danos quando utilizar este manual para a
inspeção e manutenção.
Se tiver dúvidas em relação a qualquer procedimento descrito no manual, aconselhamos a
solicitação de um reparador qualificado para realizar o trabalho, recomendamos um
Concessionário Autorizado Mazda.
Os reparadores formados pela Mazda e as peças genuínas Mazda são o melhor para o seu
veículo. Sem estes conhecimentos e componentes concebidos e fabricados especificamente
para o seu Mazda, um serviço inadequado, incompleto e insuficiente poderá resultar em
avarias. Tal poderá originar danos no veículo, um acidente e ferimentos.
Para um aconselhamento profissional e serviço de qualidade, consulte um reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
O proprietário deverá guardar os registos de que uma manutenção adequada foi executada
de acordo com as recomendações da fábrica.
Uma reclamação de garantia não será aceite no caso de resultar de uma manutenção
deficiente e não de material defeituoso ou de mão-de-obra autorizada.
Introdução

6-3
Manutenção e Cuidados
Manutenção Programada
Controlo de emissões e sistemas relacionados
Os sistemas de ignição e de combustível são muito importantes para o sistema de controlo
de emissões e para o rendimento do motor. Não modifique estes sistemas.
Todas as inspeções e afinações devem ser realizadas por um reparador qualificado.
Manutenção Programada
NOTA
•Após o período de garantia, continue a seguir o mesmo plano de manutenção, de
acordo com os intervalos recomendados.
•Como resultado da inspeção visual ou procedimentos de medição do funcionamento
do sistema (desempenho), corrija, limpe ou substitua conforme necessário.
(Inspecione e, se necessário, substitua o filtro de ar)

6-4
Manutenção e Cuidados
Manutenção Programada
WEuropa
Intervalo de Manutenção
Número de meses ou quilómetros, o que ocorrer primeiro
Meses1224364860728496108
×1000 km20406080100120140160180
SKYACTIV-G 2.0 E SKYACTIV-G 2.5
Velas de ignição
*1Substituir a cada 120.000 km
Filtro de ar
*2RRR
Filtro e óleo do motorFlexível
*3Substitua quando o indicador estiver ligado.
(Intervalo máx:12 meses/20.000 km)
Sem ser o
flexível
*4RRRRRRRRR
Linhas e tubos de combustível IIII
Sistema evaporativo (se equipado) I I I
SKYACTIV-D 2.2
Flexível
*3Substitua quando o indicador estiver ligado.
(Intervalo máx:12 meses/20.000 km)
Filtro e óleo do motorSem ser o
flexível
*4*6RRRRRRRRR
Ucrânia
*5*6Substituir a cada 10.000 km ou 1 ano.
Filtro de combustívelExceto Ucrânia R R R
Ucrânia R R R R
Linhas e tubos de combustívelExceto UcrâniaIIII
Ucrânia IIIIIIIII
Sistema de injeção de combustível
*7III
Sistema de combustível (Drenar água)
*8
Filtro de ar*2CCRCCRCCR
