Održavanje i briga
Korisniþko održavanje
6. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuüištu svjetala, lagano je
izvlaþeüi iz grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla boþnih pokazivaþa smjera,
koþiona svjetla (LED), stražnja svjetla
(LED), stražnja svjetla (na poklopcu
prtljažnika/podiznim vratima)*, visoko
montirano svjetlo koþnice
Zbog složenosti i zahtjevnosti postupka,
LED žarulje mora zamijeniti struþni
mehaniþar, preporuþujemo ovlaštenog
Mazdinog servisera.Svjetla stražnjih pokazivaþa smjera,
koþiona svjetla/stražnja svjetla (žarulje)
Sedan
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
3. Uklonite oblogu prtljažnika.
4. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
5. Djelomiþno odlijepite oblogu
prtljažnika.
6. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
NAPOMENA
Zamjena LED žarulje nije moguüa jer
je ona ugraÿena u jedinicu. Zamijenite
jedinicu.
Montaža Demontaža
Demontaža
Montaža
*Neki modeli.

6-58
Održavanje i briga
Korisniþko održavanje
7. Odvojite žarulju od grla.
Svjetla stražnjih pokazivaþa smjera
Koþiona svjetla/stražnja
svjetla (žarulje)
8. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.Sport
(Lijeva strana)
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Skinite poklopac.
3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu i
uklonite je.
4. Odvojite žarulju od grla.
Svjetla stražnjih pokazivaþa smjera

6-59
Održavanje i briga
Korisniþko održavanje
Koþiona svjetla/stražnja svjetla
(žarulje)
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
6. Umetnite jeziþke poklopca i
montirajte poklopac.(Desna strana)
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Okrenite ruþicu i skinite poklopac.
3. Okrenite krilasti vijak i vijak dizalice
suprotno od smjera kazaljke na satu.
4. Uklonite dizalicu
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na
satu i uklonite je.
NAPOMENA
Provjerite je li poklopac þvrsto
montiran.
Oznake

6-60
Održavanje i briga
Korisniþko održavanje
6. Odvojite žarulju od grla.
Svjetla stražnjih pokazivaþa smjera
Koþiona svjetla/stražnja
svjetla (žarulje)
7. Ugraditi novu žarulju.
8. Umetnite krilasti vijak u dizalicu s
vijkom dizalice okrenutim prema
dolje te okrenite krilasti vijak u
smjeru kazaljke na satu kako
biste ga privremeno pritegnuli.9. Okreüite vijak dizalice u smjeru
prikazanom na slici.
10. U potpunosti okrenite krilasti vijak
kako biste osigurali dizalicu.
11. Montirajte poklopac obrnutim
redoslijedom od onog prilikom
uklanjanja.
12. Umetnite jeziþke poklopca i
montirajte poklopac.
NAPOMENA
Ako dizalica nije u potpunosti
priþvršüena, može se tresti tijekom
vožnje. Provjerite je li vijak
dizalice dovoljno stegnut.
Oznake

6-61
Održavanje i briga
Korisniþko održavanje
Svjetlo za vožnju unatrag (Sedan),
svjetlo za vožnju unatrag/stražnje
svjetlo za maglu (Sport)*
Sedan
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
3. Odlijepite oblogu poklopca prtljažnika.4. Iskljuþite elektriþni prikljuþak iz
žarulje tako da pritisnete jeziþac
prikljuþka i izvuþete prikljuþak.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke
na satu i uklonite je.
6. Odvojite žarulju od grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
NAPOMENA
Provjerite je li poklopac þvrsto montiran.
Demontaža
Montaža
*Neki modeli.

6-62
Održavanje i briga
Korisniþko održavanje

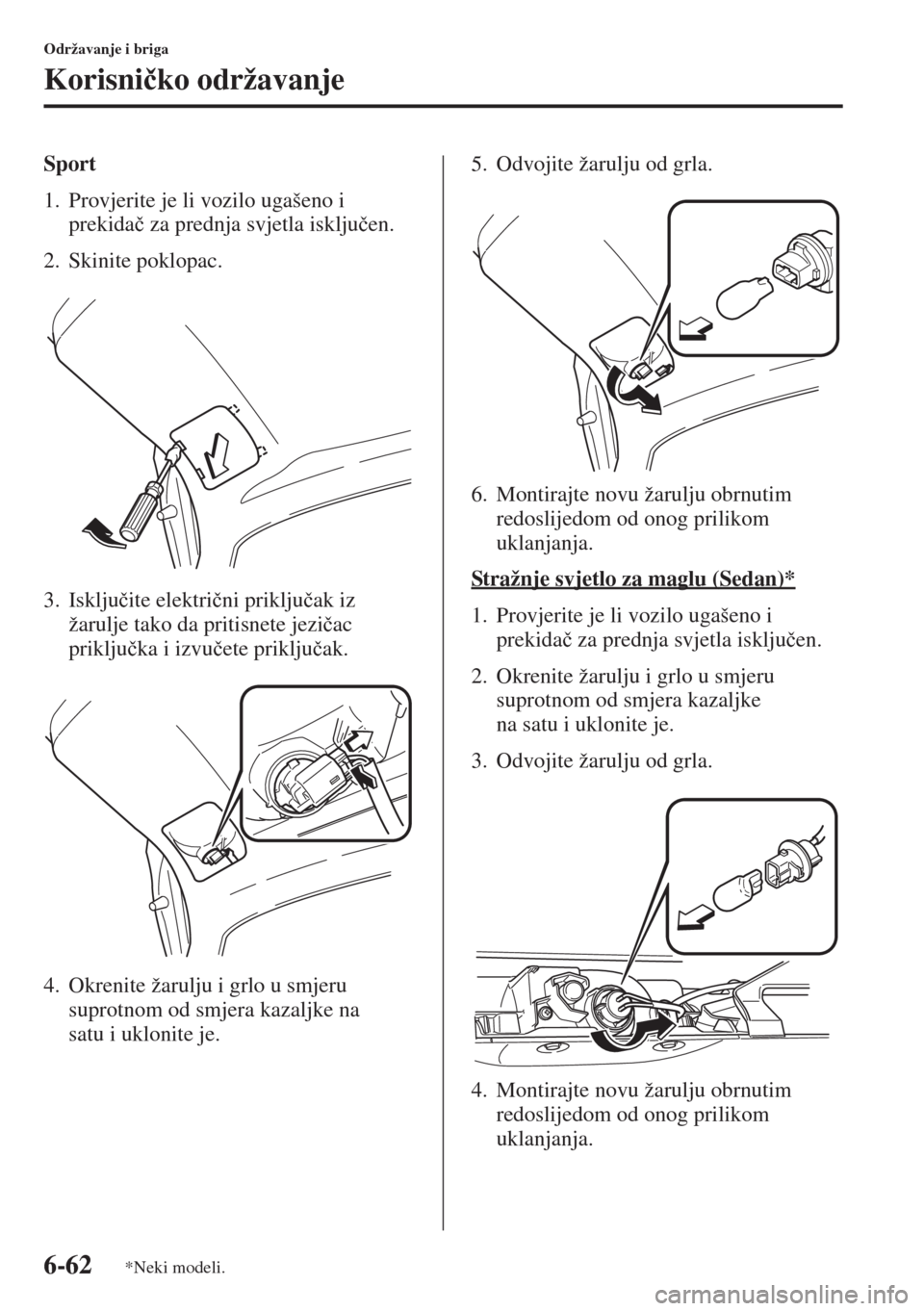

Sport
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Skinite poklopac.
3. Iskljuþite elektriþni prikljuþak iz
žarulje tako da pritisnete jeziþac
prikljuþka i izvuþete prikljuþak.
4. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na
satu i uklonite je.5. Odvojite žarulju od grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Stražnje svjetlo za maglu (Sedan)*
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke
na satu i uklonite je.
3. Odvojite žarulju od grla.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
*Neki modeli.

6-63
Održavanje i briga
Korisniþko održavanje
Svjetla za registracijsku ploþicu
Sedan
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
3. Odlijepite oblogu poklopca prtljažnika.
4. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke
na satu i uklonite je.
5. Odvojite žarulju od grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.Sport
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Umotajte odvijaþ s obiþnom plosnatom
glavom u mekanu krpu kako biste
sprijeþili ošteüenje leüa, zatim pažljivo
uklonite leüe tako što üete pažljivo
podignuti rub leüe odvijaþem s
obiþnom plosnatom glavom.
3. Odvojite žarulju tako da je izvuþete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Demontaža
Montaža

6-64
Održavanje i briga
Korisniþko održavanje
tZamjena žarulja unutarnjih
svjetala
Stropna svjetla (prednja)/svjetla za
kartu*, stropna svjetla (prednja),
stropna svjetla (stražnja)*, svjetla
osobnog zrcala*
1. Umotajte mali odvijaþ s obiþnom
plosnatom glavom u mekanu krpu kako
biste sprijeþili ošteüenje leüa, zatim
pažljivo uklonite leüe tako što üete
pažljivo podignuti rub leüe odvijaþem
sobiþnom plosnatom glavom.
2. Odvojite žarulju tako da je izvuþete.
Stropna svjetla (prednja)/svjetla
za kartu*Stropna svjetla (prednja)*
Stropna svjetla (stražnja)*
Svjetla osobnih zrcala*
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Rub
Rub
