Wymiana żarówek reflektorów
przeciwmgłowych
F Włożyć płaski wkrętak w otwór nakładki ozdobnej.
F
P

ociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania
pozostaje przymocowany do nakładki).
F

W
ykręcić dwie śruby mocujące moduł
i wyjąć go z gniazda.
F
o
d
łączyć złącze oprawy żarówki.
F
o
b
rócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej kolejności.
Informacje na temat wymiany żarówek można
uzyskać w
aso sieci c
It
ro
Ën
lub
w warsztacie specjalistycznym.
Wymiana żarówek oświetlenia
bocznego
aby wymienić ten rodzaj lamp diodowych,
skontaktować się z
aso sieci cIt roËn lub
z warsztatem specjalistycznym.
Wymiana kierunkowskazów
bocznych
F Wsunąć płaski wkrętak na środku kierunkowskazu między oprawę
a podstawę kierunkowskazu.
F

P
ochylić płaski wkrętak, aby wypiąć i zdjąć
kierunkowskaz.
F
o
d
łączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w
aso sieci
cIt

ro
Ën
lub w warsztacie specjalistycznym.
11
Informacje praktyczne

248
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Model ze światłami 3D (typ 2)
1. Światła stopu (P21W).
2. Światła pozycyjne (R10W).
3.
K

ierunkowskazy (PY21W bursztynowe)
4.
Ś

wiatło przeciwmgłowe, lewa strona
(P21W ).
5.
Ś

wiatło cofania, prawa strona (P21W).
Dostęp do świateł tylnych
Żarówki koloru bursztynowego, jak np.
kierunkowskazów, należy wymieniać na
żarówki o takich samych parametrach
i kolorze.
Światła umieszczone na pokrywie
bagażnika są atrapami. o
d
grywają one
rolę wyłącznie estetyczną.
Światła tylne
Model ze światłami klasycznymi
(typ 1)
1. Światła stop / pozycyjne (P21/5 W).
2. K ierunkowskazy (PY21W bursztynowe)
3.
Ś

wiatła cofania (P21W).
4.
Ś

wiatła przeciwmgłowe (P21W).na leży zaopatrzyć się w płaski wkrętak i klucz
fajkowy 10
mm.
od z

ewnętrznej strony bagażnika można
wymienić cztery żarówki:
F

o
tworzyć bagażnik,
F

w
yjąć pokrywkę na właściwej bocznej
okładzinie,
F

o
dłączyć złącze lampy,
F

p
amiętać o umieszczeniu szmatki na dnie
gniazda, aby nie zgubić nakrętki podczas
odkręcania,
F

z
luzować nakrętkę sześciokątną za
pomocą klucza fajkowego, a potem
odkręcić ręką,
F

w
yjąć ostrożnie blok, pociągając go w osi
w kierunku na zewnątrz.
Informacje praktyczne

249
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F
o
dkręcić obydwa wkręty mocujące oprawę
żarówki,
F

r
ozsunąć cztery zaczepy i wyciągnąć
oprawę żarówek,
F

o
brócić o ćwierć obrotu żarówkę i ją
wymienić.

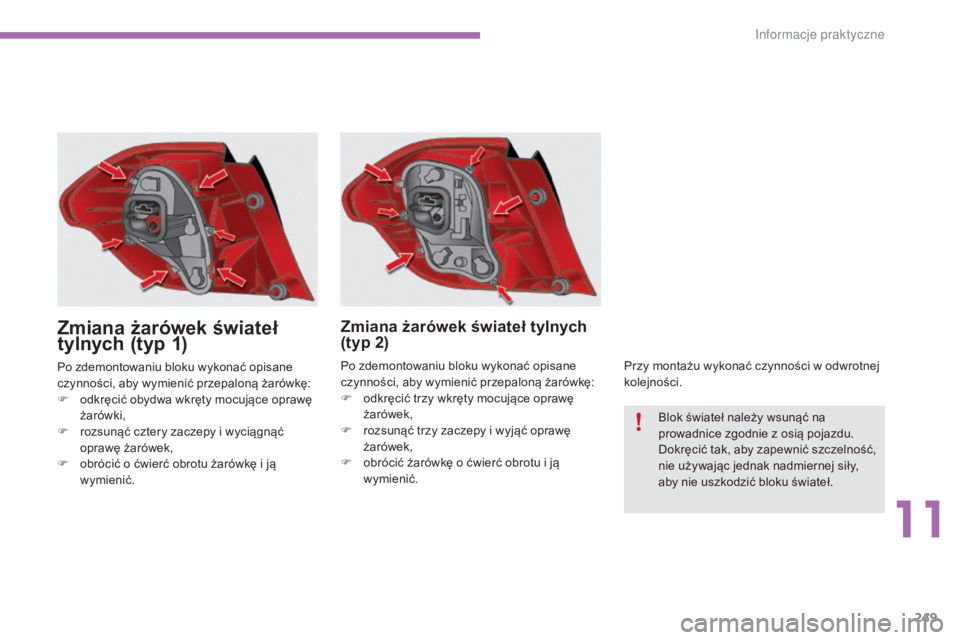

Zmiana żarówek świateł
tylnych (typ 1)
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F

o
dkręcić trzy wkręty mocujące oprawę
żarówek,
F

r
ozsunąć trzy zaczepy i wyjąć oprawę
żarówek,
F

o
brócić żarówkę o ćwierć obrotu i ją
wymienić. Przy montażu wykonać czynności w odwrotnej
kolejności.
Zmiana żarówek świateł tylnych
(typ 2)
blok świateł należy wsunąć na
prowadnice zgodnie z osią pojazdu.
Dokręcić tak, aby zapewnić szczelność,
nie używając jednak nadmiernej siły,
aby nie uszkodzić bloku świateł.
11
In

250
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwartej do połowy.
F
W
łożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
F

P
opchnąć go do zewnątrz.
F

Z
djąć przezroczystą osłonę.
F

W
ymienić uszkodzoną żarówkę.
W celu ponownego zamontowania nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.

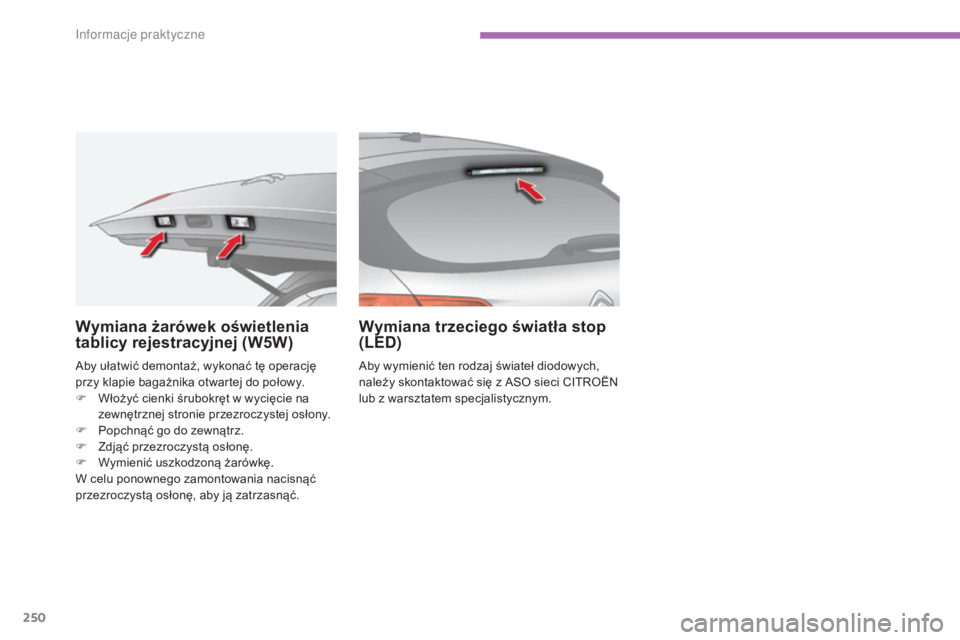

Wymiana trzeciego światła stop
(LED)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z aso sieci cIt roËn
lub z warsztatem specjalistycznym.
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
Informacje praktyczne

251
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Wymiana bezpiecznika
szczypce do wyjmowania są zamocowane na
wewnętrznej stronie skrzynki bezpieczników
deski rozdzielczej.
ab
y ją otworzyć:
F

o
dpiąć pokrywę, pociągając prawą górną
część, a potem lewą,
F

o
puścić całkowicie pokrywę,

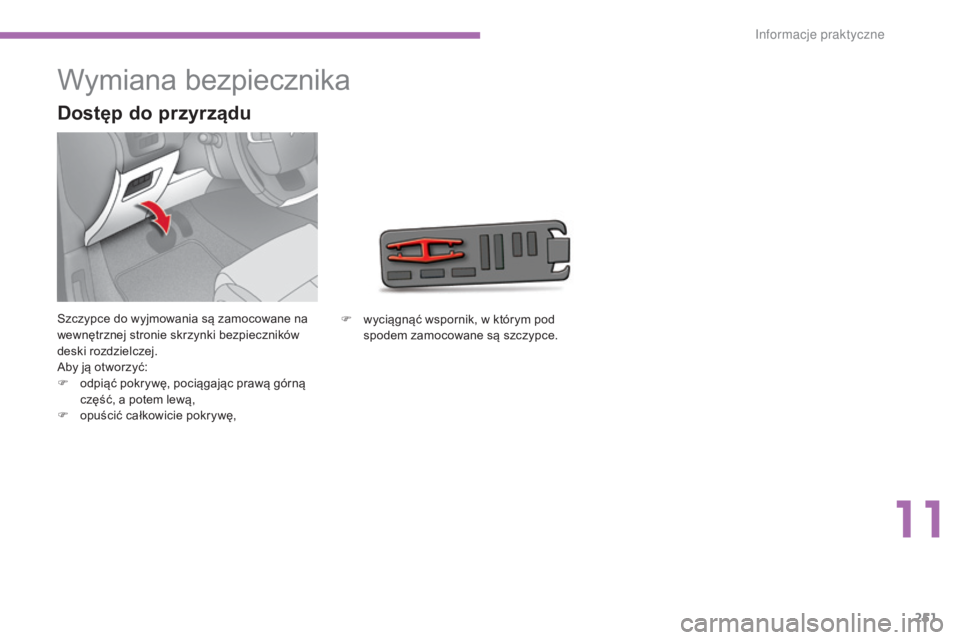

Dostęp do przyrządu
F wyciągnąć wspornik, w którym pod spodem zamocowane są szczypce.
11
In

252
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Wymiana bezpiecznika
DobryZły
Przy wymianie bezpiecznika należy koniecznie:
F

u

żyć specjalnych szczypiec, aby
wyciągnąć bezpiecznik z gniazda
i sprawdzić stan jego włókna,
F

z

awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu (tego samego koloru);
inne natężenie może spowodować
nieprawidłowe działanie (ryzyko pożaru).
je

żeli usterka pojawi się ponownie
w krótkim czasie po wymianie bezpiecznika,
należy sprawdzić wyposażenie elektryczne
w
aso
sieci
c
It

ro
Ën

lub w warsztacie
specjalistycznym. Szczypce
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej

części mogłaby spowodować poważne
uszkodzenia w samochodzie.
sk

ontaktować się z aso sieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
cItroËn nie ponosi odpowiedzialności za koszty związane z naprawą
pojazdu lub usterkę spowodowaną
instalacją osprzętu dodatkowego
niedostarczanego i niezalecanego
przez
c
It
ro
Ën
a oraz
zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z aso sieci c
It
ro
Ën
l

ub z warsztatem specjalistycznym.
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić pojazd i wyłączyć zapłon,
F

o
dnaleźć uszkodzony bezpiecznik
za pomocą tabel i schematów
przedstawionych na następnych stronach.
Informacje praktyczne

253
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

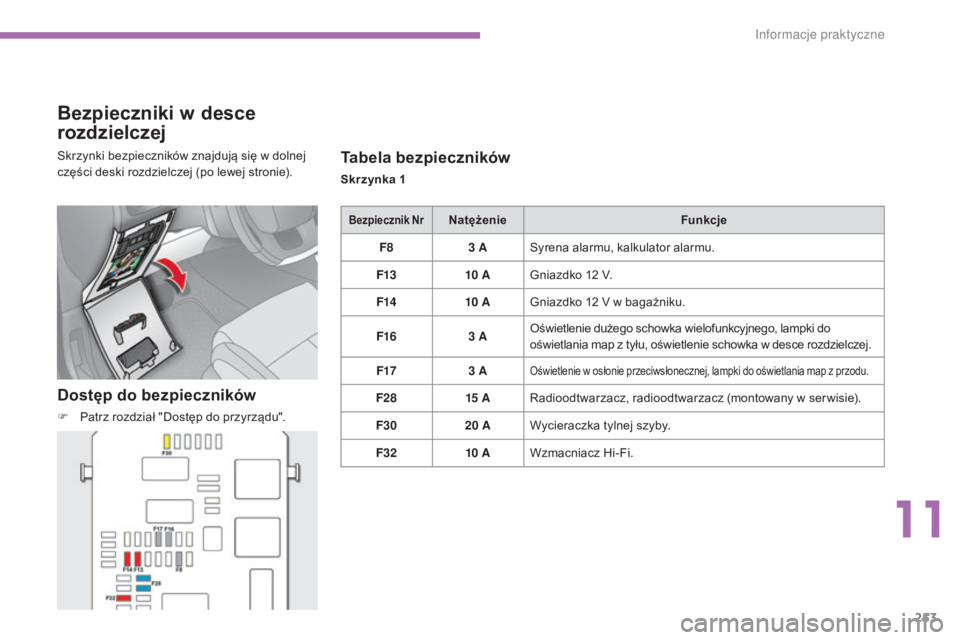

Bezpieczniki w desce
rozdzielczej
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do przyrządu".
Tabela bezpieczników
Skrzynka 1
Bezpiecznik NrNatężenieFunkcje
F8 3
A
sy
rena alarmu, kalkulator alarmu.
F13 10


A
gn
iazdko 12 V.
F14 10


A
gn
iazdko 12 V w bagażniku.
F16 3
A
oświetlenie dużego schowka wielofunkcyjnego, lampki do
oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F17 3 Aoświetlenie w osłonie przeciwsłonecznej, lampki do oświetlania map z przodu.
F2815 Ara dioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F30 20
AWycieraczka tylnej szyby.
F32 10


AWzmacniacz Hi-Fi.
sk

rzynki bezpieczników znajdują się w dolnej
części deski rozdzielczej (po lewej stronie).
11
Informacje praktyczne

254
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Bezpiecznik NrNatężenieFunkcje
F36 15


A
gn
iazdko 12 V z tyłu.
F37 -
n

iewykorzystany.
F38 -
n

iewykorzystany.
F39 -
n

iewykorzystany.
F40 25
A
gn
iazdko 230 V/50 Hz.

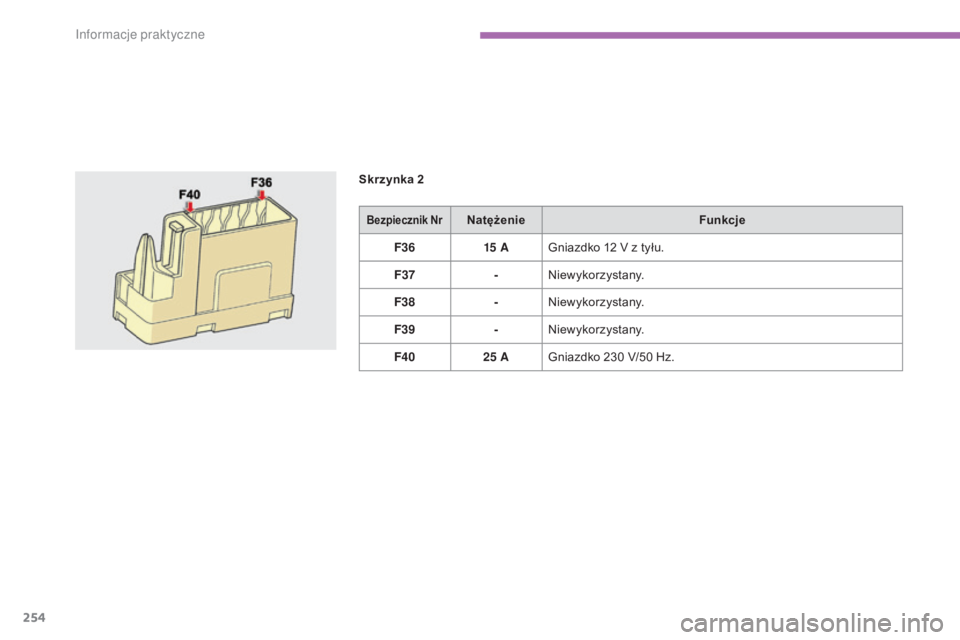

Skrzynka 2
