2015 CITROEN C4 Instrukcja obsługi (in Polish)

263
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

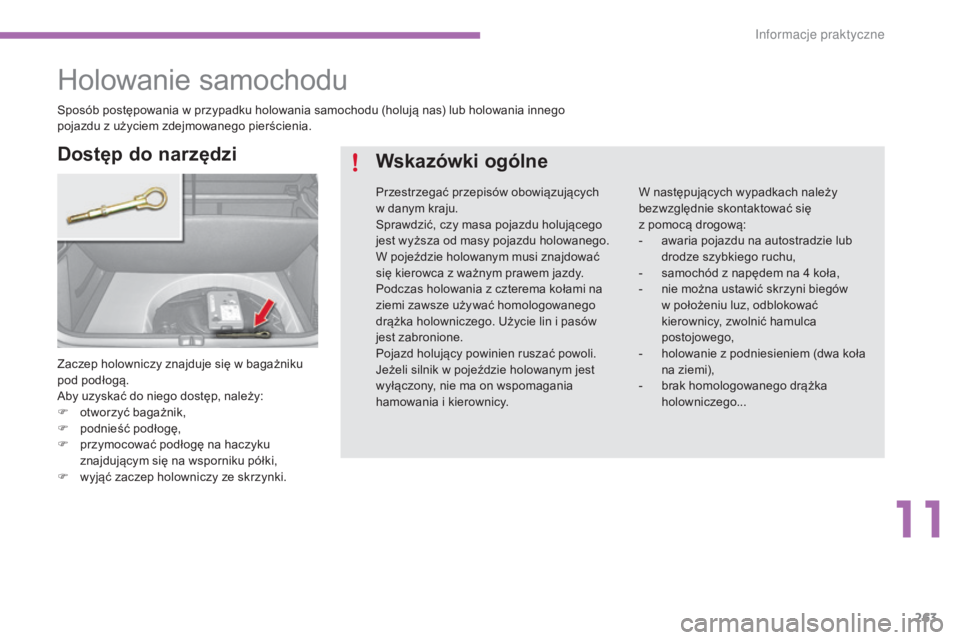

Holowanie samochodu
Zaczep holowniczy znajduje się w bagażniku
pod podłogą.
ab
y uzyskać do niego dostęp, należy:
F

o
tworzyć bagażnik,
F

po
dnieść podłogę,
F

p
rzymocować podłogę na haczyku
znajdującym się na wsporniku półki,
F

w
yjąć zaczep holowniczy ze skrzynki.
Dostęp do narzędzi Wskazówki ogólne
W następujących wypadkach należy
bezwzględnie skontaktować się
z pomocą drogową:
-

a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu,
-

s
amochód z napędem na 4 koła,
-

n
ie można ustawić skrzyni biegów
w położeniu luz, odblokować
kierownicy, zwolnić hamulca
postojowego,
-

h
olowanie z podniesieniem (dwa koła
na ziemi),
-

b
rak homologowanego drążka
holowniczego...
sp

osób postępowania w przypadku holowania samochodu (holują nas) lub holowania innego
pojazdu z użyciem zdejmowanego pierścienia.
Przestrzegać przepisów obowiązujących
w danym kraju.
sp

rawdzić, czy masa pojazdu holującego
jest wyższa od masy pojazdu holowanego.
W pojeździe holowanym musi znajdować
się kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego.
u
ż

ycie lin i pasów
jest zabronione.
Pojazd holujący powinien ruszać powoli.
je

żeli silnik w pojeździe holowanym jest
wyłączony, nie ma on wspomagania
hamowania i kierownicy.
11
Informacje praktyczne

264
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

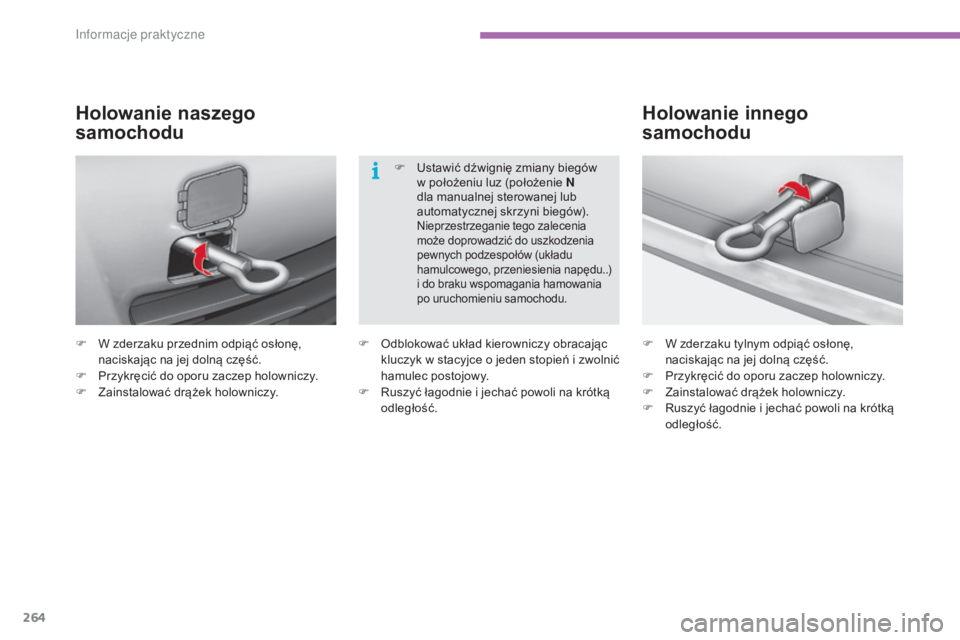

F W zderzaku przednim odpiąć osłonę, naciskając na jej dolną część.
F

P
rzykręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
Holowanie naszego
samochodu
F W zderzaku tylnym odpiąć osłonę, naciskając na jej dolną część.
F

P
rzykręcić do oporu zaczep holowniczy.
F

Z
ainstalować drążek holowniczy.
F
r
u
szyć łagodnie i jechać powoli na krótką
odległość.
Holowanie innego
samochodu
F odblokować układ kierowniczy obracając kluczyk w stacyjce o jeden stopień i zwolnić
hamulec postojowy.
F
r
u
szyć łagodnie i jechać powoli na krótką
odległość. F
u
s
tawić dźwignię zmiany biegów
w położeniu luz (położenie N
dla manualnej sterowanej lub
automatycznej skrzyni biegów).
nieprzestrzeganie tego zalecenia
m oże doprowadzić do uszkodzenia
pewnych podzespołów (układu
hamulcowego, przeniesienia napędu..)
i do braku wspomagania hamowania
po uruchomieniu samochodu.
Informacje praktyczne

265
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

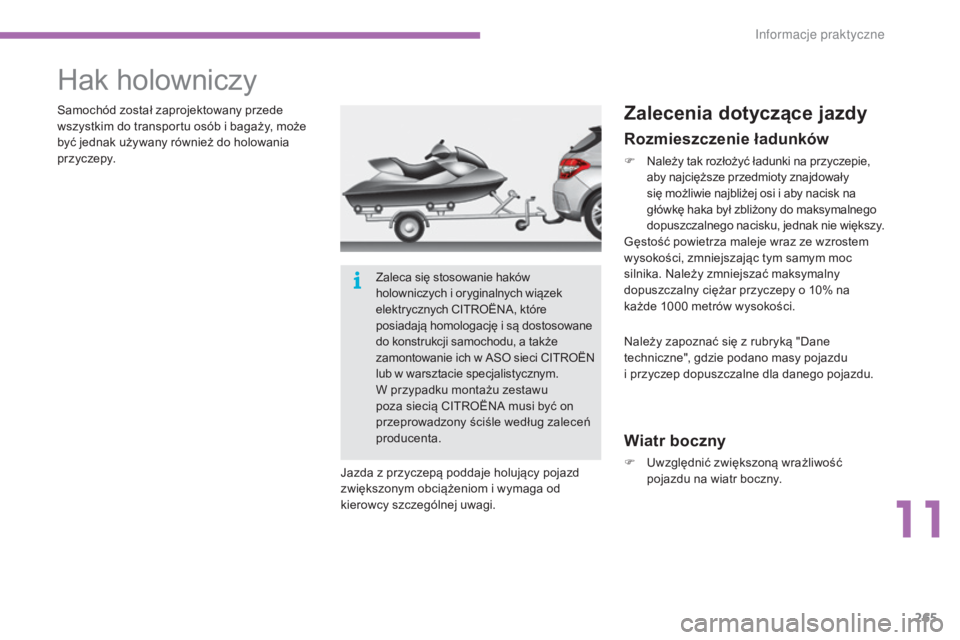

Hak holowniczy
samochód został zaprojektowany przede
wszystkim do transportu osób i bagaży, może
być jednak używany również do holowania
p r z yc ze py.
ja
zda z przyczepą poddaje holujący pojazd
zwiększonym obciążeniom i wymaga od
kierowcy szczególnej uwagi.Zalecenia dotyczące jazdy
Rozmieszczenie ładunków
F należy tak rozłożyć ładunki na przyczepie, aby najcięższe przedmioty znajdowały
się możliwie najbliżej osi i aby nacisk na
główkę haka był zbliżony do maksymalnego
dopuszczalnego nacisku, jednak nie większy.
gę

stość powietrza maleje wraz ze wzrostem
wysokości, zmniejszając tym samym moc
silnika.
n
a
leży zmniejszać maksymalny
dopuszczalny ciężar przyczepy o 10% na
każde 1000
metrów wysokości.
Wiatr boczny
F uwzględnić zwiększoną wrażliwość pojazdu na wiatr boczny.
na
leży zapoznać się z rubryką "Dane
techniczne", gdzie podano masy pojazdu
i przyczep dopuszczalne dla danego pojazdu.
Zaleca się stosowanie haków
holowniczych i oryginalnych wiązek
elektrycznych
c
It

ro
Ën

a
, k

tóre
posiadają homologację i są dostosowane
do konstrukcji samochodu, a także
zamontowanie ich w
aso
sieci
c
It

ro
Ën
l

ub w warsztacie specjalistycznym.
W przypadku montażu zestawu
poza siecią
c
It

ro
Ën

a
musi być on
przeprowadzony ściśle według zaleceń
producenta.
11
Informacje praktyczne

266
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

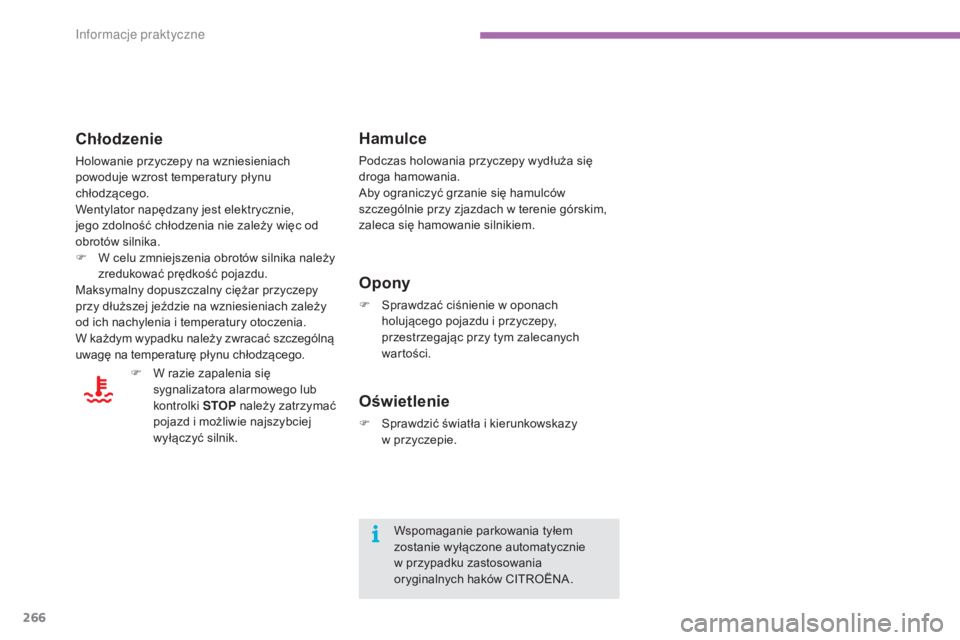

F W razie zapalenia się sygnalizatora alarmowego lub
kontrolki STOP należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik.
Hamulce
Podczas holowania przyczepy wydłuża się
droga hamowania.
ab

y ograniczyć grzanie się hamulców
szczególnie przy zjazdach w terenie górskim,
zaleca się hamowanie silnikiem.
Opony
F sprawdzać ciśnienie w oponach holującego pojazdu i przyczepy,
przestrzegając przy tym zalecanych
wartości.
Oświetlenie
F sprawdzić światła i kierunkowskazy w przyczepie.
Wspomaganie parkowania tyłem
zostanie wyłączone automatycznie
w przypadku zastosowania
oryginalnych haków
c
It
ro
Ën
a
.
Chłodzenie
Holowanie przyczepy na wzniesieniach
powoduje wzrost temperatury płynu
chłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.
F
W c
elu zmniejszenia obrotów silnika należy
zredukować prędkość pojazdu.
Maksymalny dopuszczalny ciężar przyczepy
przy dłuższej jeździe na wzniesieniach zależy
od ich nachylenia i temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.
Informacje praktyczne

267
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015
Hak holowniczy z zaczepem kulowym do demontażu bez użycia narzędzi
Prezentacja
ten oryginalny hak holowniczy umożliwia
szybki i łatwy montaż /demontaż zaczepu
kulowego bez użycia narzędzi. u
r
ządzenie to,
zainstalowane za zderzakiem, jest niewidoczne
po zdemontowaniu zaczepu kulowego
i złożeniu gniazdka przyłączeniowego.
1.
W

spornik mocujący.
2.
Z

aślepka ochronna.
3.
P

ierścień zabezpieczający.
4.


g
n
iazdo przyłączeniowe składane.
5.
W

yjmowany zaczep kulowy.
6.
P

okrętło blokujące/odblokowujące.
7.
Z

amek zabezpieczający z kluczem.
8.


k
o
łpak ochronny pokrętła.
9.


o
s
łona ochronna kuli.
10.


t
o
rba do przechowywania.A. Położenie zablokowane
Pokrętło nie styka się z zaczepem kulowym
(odległość około 5 mm).
Zielony wskaźnik jest widoczny.
Zamek pokrętła jest skierowany do tyłu.
B. Położenie odblokowane
Pokrętło styka się z zaczepem kulowym.
Zielony wskaźnik jest zasłonięty.
Zamek pokrętła jest skierowany do przodu.
na

leży przestrzegać przepisów
obowiązujących w danym kraju.
Wartość maksymalnego obciążenia
haka holowniczego podano w rubryce
"Dane techniczne".
ab

y jeździć bezpiecznie z hakiem
holowniczym, patrz rubryka "Holowanie
pr z yc zepy ".
11
Informacje praktyczne

268
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

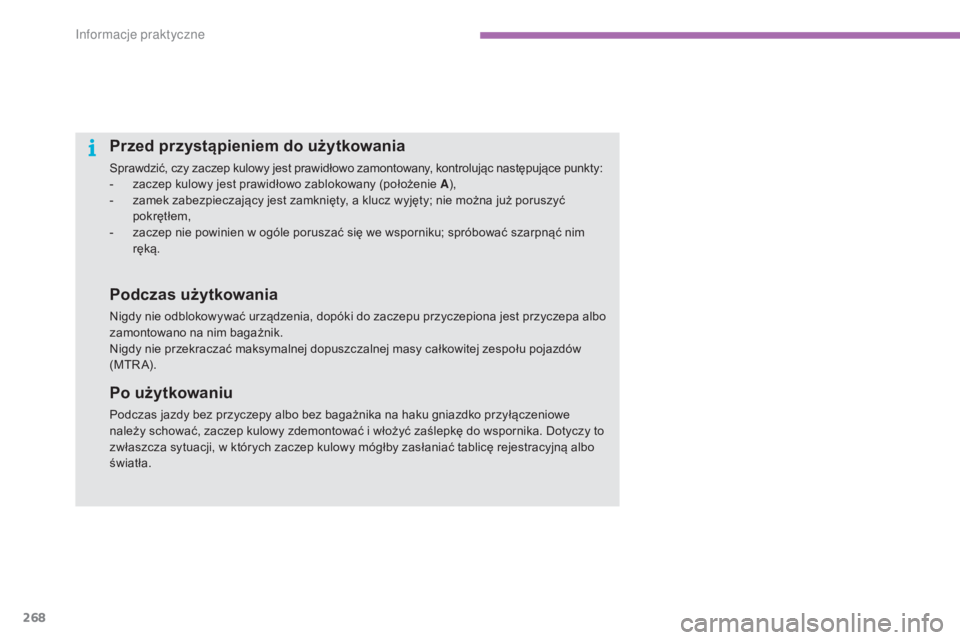

Przed przystąpieniem do użytkowania
sprawdzić, czy zaczep kulowy jest prawidłowo zamontowany, kontrolując następujące punkty:
- z aczep kulowy jest prawidłowo zablokowany (położenie A ),
-

z
amek zabezpieczający jest zamknięty, a klucz wyjęty; nie można już poruszyć
pokrętłem,
-

z
aczep nie powinien w ogóle poruszać się we wsporniku; spróbować szarpnąć nim
ręką.
Podczas użytkowania
nigdy nie odblokowywać urządzenia, dopóki do zaczepu przyczepiona jest przyczepa albo
zamontowano na nim bagażnik.
ni

gdy nie przekraczać maksymalnej dopuszczalnej masy całkowitej zespołu pojazdów
(M
tra
)
.
Po użytkowaniu
Podczas jazdy bez przyczepy albo bez bagażnika na haku gniazdko przyłączeniowe
należy schować, zaczep kulowy zdemontować i włożyć zaślepkę do wspornika. Dotyczy to
zwłaszcza sytuacji, w których zaczep kulowy mógłby zasłaniać tablicę rejestracyjną albo
światła.
Informacje praktyczne

269
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

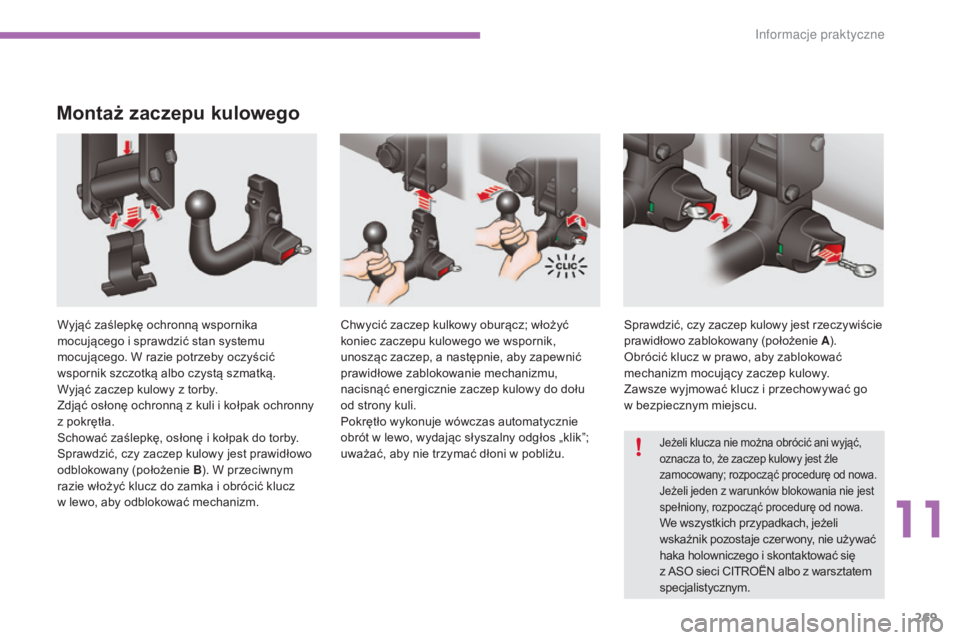

Montaż zaczepu kulowego
Wyjąć zaślepkę ochronną wspornika
mocującego i sprawdzić stan systemu
mocującego. W razie potrzeby oczyścić
wspornik szczotką albo czystą szmatką.
Wyjąć zaczep kulowy z torby.
Zdjąć osłonę ochronną z kuli i kołpak ochronny
z pokrętła.
sc
hować zaślepkę, osłonę i kołpak do torby.
sp

rawdzić, czy zaczep kulowy jest prawidłowo
odblokowany (położenie B ). W przeciwnym
razie włożyć klucz do zamka i obrócić klucz
w lewo, aby odblokować mechanizm.ch wycić zaczep kulkowy oburącz; włożyć
koniec zaczepu kulowego we wspornik,
unosząc zaczep, a następnie, aby zapewnić
prawidłowe zablokowanie mechanizmu,
nacisnąć energicznie zaczep kulowy do dołu
od strony kuli.
Pokrętło wykonuje wówczas automatycznie
obrót w lewo, wydając słyszalny odgłos „klik”;
uważać, aby nie trzymać dłoni w pobliżu.sp rawdzić, czy zaczep kulowy jest rzeczywiście
prawidłowo zablokowany (położenie A ).
ob

rócić klucz w prawo, aby zablokować
mechanizm mocujący zaczep kulowy.
Zawsze wyjmować klucz i przechowywać go
w bezpiecznym miejscu.
jeżeli klucza nie można obrócić ani wyjąć,
oznacza to, że zaczep kulowy jest źle
zamocowany; rozpocząć procedurę od nowa.
je

żeli jeden z warunków blokowania nie jest
spełniony, rozpocząć procedurę od nowa.
We wszystkich przypadkach, jeżeli
wskaźnik pozostaje czer wony, nie używać
haka holowniczego i skontaktować się
z
aso sieci c
It
ro
Ën
albo z warsztatem
specjalistycznym.
11
Informacje praktyczne

270
c4-2_pl_chap11_info-pratique_ed01-2015
c4-2_pl_chap11_info-pratique_ed01-2015

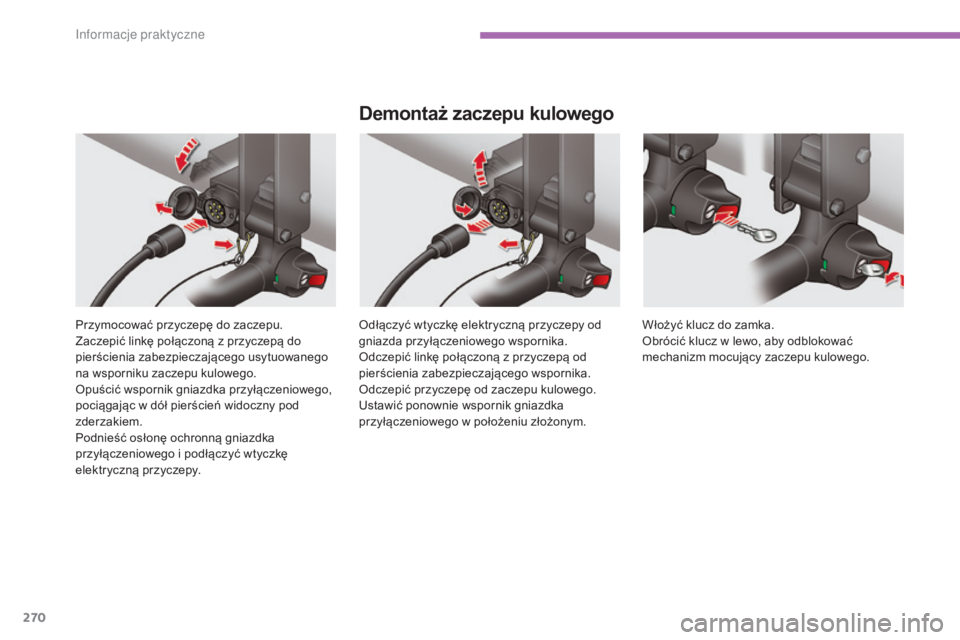

Przymocować przyczepę do zaczepu.
Zaczepić linkę połączoną z przyczepą do
pierścienia zabezpieczającego usytuowanego
na wsporniku zaczepu kulowego.
op
uścić wspornik gniazdka przyłączeniowego,
pociągając w dół pierścień widoczny pod
zderzakiem.
Podnieść osłonę ochronną gniazdka
przyłączeniowego i podłączyć wtyczkę
elektryczną przyczepy.
Demontaż zaczepu kulowego
odłączyć wtyczkę elektryczną przyczepy od
gniazda przyłączeniowego wspornika.
od

czepić linkę połączoną z przyczepą od
pierścienia zabezpieczającego wspornika.
od

czepić przyczepę od zaczepu kulowego.
us

tawić ponownie wspornik gniazdka
przyłączeniowego w położeniu złożonym. Włożyć klucz do zamka.ob
rócić klucz w lewo, aby odblokować
mechanizm mocujący zaczepu kulowego.
