2015 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

63
C3Picasso_it_Chap04_ouverture_ed01-2014
Comando centralizzato
manuale
Bloccaggio
F Premere il pulsante A per bloccare le porte del veicolo.
La spia rossa del pulsante si accende.
Comando centralizzato
automatico
Sbloccaggio
F al di sopra dei 10 km/h, premere il pulsante
A per sbloccare temporaneamente le porte
e il bagagliaio.
Sbloccaggio
F Premere di nuovo il pulsante A per sbloccare le porte del veicolo.
La spia rossa del pulsante si spegne.
Bloccaggio
Quando la velocità è superiore a 10 km/h, le porte
e i l bagagliaio si bloccano automaticamente.
se l

e porte del veicolo sono bloccate
dall'esterno, la spia rossa lampeggia e il
pulsante A non è attivo.
F
in q
uesto caso utilizzare il
telecomando o la chiave per
sbloccare le porte del veicolo.
se u

na delle porte è aperta, il
bloccaggio centralizzato dall'interno
non è possibile.
se u

na delle porte è aperta, la chiusura
centralizzata automatica non avviene.
se i

l bagagliaio è aperto, la chiusura
centralizzata automatica delle porte è
attiva.
si

stema per bloccare o sbloccare manualmente
e completamente le porte dall'interno.
si
stema che blocca o sblocca
automaticamente e completamente le porte e il
bagagliaio durante la guida.
Questa funzione può essere attivata o non.
Guidare con le porte bloccate potrebbe rendere
difficoltoso l'accesso all'abitacolo da parte dei
soccorritori in caso d'emergenza.
4
aperture

64
C3Picasso_it_Chap04_ouverture_ed01-2014

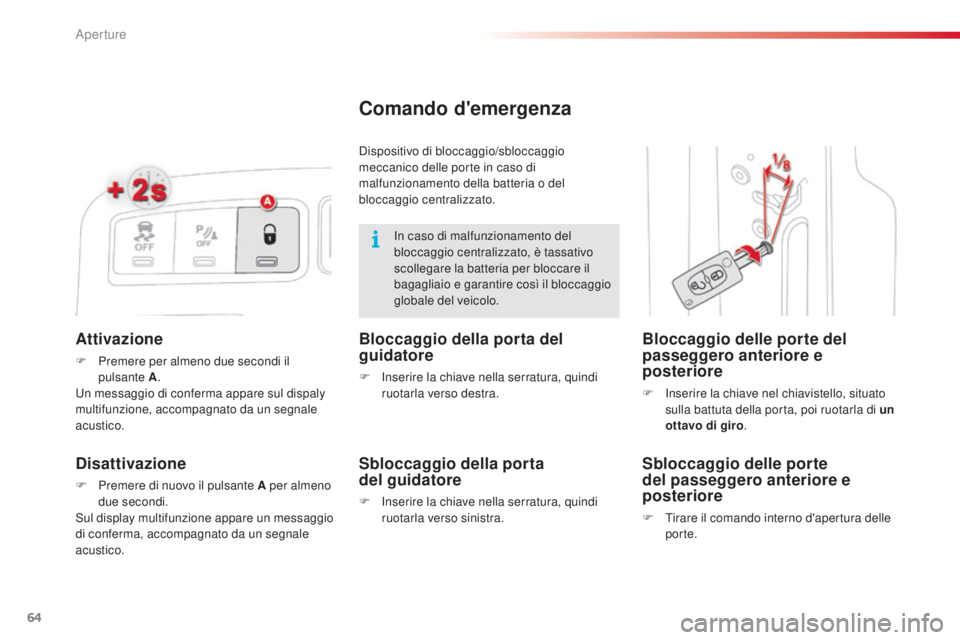

Attivazione
F Premere per almeno due secondi il pulsante A .
un

messaggio di conferma appare sul dispaly
multifunzione, accompagnato da un segnale
acustico.
Disattivazione
F Premere di nuovo il pulsante A per almeno due secondi.
su

l display multifunzione appare un messaggio
di conferma, accompagnato da un segnale
acustico.
Comando d'emergenza
Bloccaggio delle porte del
passeggero anteriore e
posteriore
F inserire la chiave nel chiavistello, situato
s ulla battuta della porta, poi ruotarla di un
ottavo di giro .
Bloccaggio della porta del
guidatore
F inserire la chiave nella serratura, quindi
ruotarla verso destra.
Sbloccaggio della porta
del guidatore
F inserire la chiave nella serratura, quindi ruotarla verso sinistra.
Sbloccaggio delle porte
del passeggero anteriore e
posteriore
F Tirare il comando interno d'apertura delle porte.
in c

aso di malfunzionamento del
bloccaggio centralizzato, è tassativo
scollegare la batteria per bloccare il
bagagliaio e garantire così il bloccaggio
globale del veicolo.
di

spositivo di bloccaggio/sbloccaggio
meccanico delle porte in caso di
malfunzionamento della batteria o del
bloccaggio centralizzato.
aperture

65
C3Picasso_it_Chap04_ouverture_ed01-2014
F dopo lo sbloccaggio del veicolo con il telecomando o con la chiave, tirare
la maniglia e sollevare lo sportello del
bagagliaio.
Bagagliaio
- se il motore è avviato questa spia si accende, accompagnata
da un messaggio sul display
multifunzione per alcuni secondi.
Comando d'emergenza
Sbloccaggio
F Ribaltare la panchetta di sedili posteriori per accedere alla serratura dall'interno del
bagagliaio.
F
i
n
serire un piccolo cacciavite nel foro A
della serratura per sbloccare il bagagliaio.
Chiusura
Quando lo sportello del bagagliaio è chiuso male:
Apertura
- se il veicolo è in marcia (velocità superiore a 10 Km/h), questa spia si accende,
accompagnata da un segnale acustico e da
un messaggio sul display multifunzione per
alcuni secondi.
F
a
b
bassare lo sportello del bagagliaio
servendosi della maniglia interna.
di
spositivo per sbloccare meccanicamente il
bagagliaio in caso di malfunzionamento della
batteria o della chiusura centralizzata.
4
aperture

66
C3Picasso_it_Chap04_ouverture_ed01-2014
Tetto panoramico in vetrodispositivo comprendente una super ficie panoramica in vetro colorato, per aumentare la luminosità
e la visibilità dall'interno dell'abitacolo. Equipaggiato di una tendina di occultamento manuale in due
parti indipendenti per migliorare il confort termico.
Chiusura
Tendina d'occultamento posteriore
F Tirare la tendina in avanti fino al bloccaggio.
Tendina d'occultamento anteriore
F Tirare la tendina all'indietro fino al bloccaggio.
Apertura
F sollevare l'impugnatura della tendina di occultamento interessata e rilasciare.
og

ni tendina d'occultamento è
equipaggiata di un avvolgitore che ne
permette il riavvolgimento al rilascio.
aperture

67
C3Picasso_it_Chap04_ouverture_ed01-2014
serbatoio del carburante
Livello minimo di carburanteRifornimento
un'etichetta incollata all'interno dello sportellino
del serbatoio ricorda il tipo di carburante da
utilizzare in funzione della motorizzazione.
al

raggiungimento del livello minimo
di carburante, questa spia si accende
sul quadro strumenti.
a
l

la prima
accensione, restano circa 5

litri di
carburante nel serbatoio. Per effettuare il rifornimento in totale sicurezza:
F

s
pegnere tassativamente il motore,
F

ap
rire lo sportellino del carburante,
F

i
nserire la chiave nel tappo, quindi ruotarla
verso sinistra,
F

t
ogliere il tappo ed appenderlo alla
linguetta situata sulla parte interna dello
sportellino,
F

e
ffettuare il pieno senza insistere oltre
la terza interruzione della pistola
di rifornimento , per non provocare
malfunzionamenti.
una

volta terminato il rifornimento:
F

r
icollocare il tappo,
F

r
uotare la chiave verso destra, quindi
estrarla dal tappo,
F

r
ichiudere lo sportellino.
i

rabbocchi di carburante devono
essere superiori a 5

litri per essere
presi in conto dall'indicatore di livello
del carburante.
so

lo dopo aver ricollocato il tappo del
serbatoio, la chiave può essere estratta
dalla serratura.
L'apertura del tappo può dare luogo
a un rumore d'aspirazione dell'aria.
Questa depressione, del tutto normale,
è provocata dalla tenuta del circuito del
carburante.
Con il sistema st op & st art, non effettuare
mai un rifornimento di carburante quando
il motore è in modalità
s
ToP
; interrompere
tassativamente il contatto girando la chiave.
Capacità del serbatoio: 50 litri circa
( Benzina) o 48 litri (Diesel) ; (Secondo la
versione : circa 30
litri (Benzina o Diesel)).
Per la versione GPL: circa 33
litri.
Per evitare di rimanere in panne, effettuare
tassativamente un rifornimento di carburante.
se i

l serbatoio rimane senza carburante
(
die

sel), consultare il capitolo Verifiche.
4
aperture

68
C3Picasso_it_Chap04_ouverture_ed01-2014

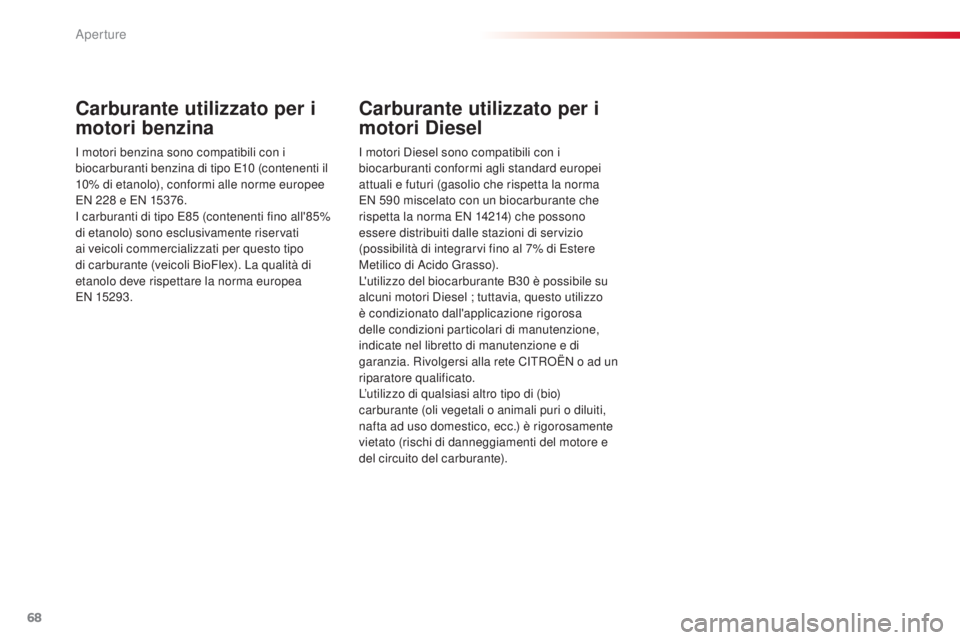

Carburante utilizzato per i
motori benzina
i motori benzina sono compatibili con i
b iocarburanti benzina di tipo E10 (contenenti il
10% di etanolo), conformi alle norme europee
EN 228
e EN 15376.
i

carburanti di tipo E85 (contenenti fino all'85%
di etanolo) sono esclusivamente riservati
ai veicoli commercializzati per questo tipo
di carburante (veicoli BioFlex). La qualità di
etanolo deve rispettare la norma europea
EN 15293.
Carburante utilizzato per i
motori Diesel
i motori diesel sono compatibili con i
biocarburanti conformi agli standard europei
attuali e futuri (gasolio che rispetta la norma
EN 590
miscelato con un biocarburante che
rispetta la norma EN 14214) che possono
essere distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di Estere
Metilico di
a
c
ido Grasso).
L'utilizzo del biocarburante B30
è possibile su
alcuni motori
d
i
esel ; tuttavia, questo utilizzo
è condizionato dall'applicazione rigorosa
delle condizioni particolari di manutenzione,
indicate nel libretto di manutenzione e di
garanzia. Rivolgersi alla rete C
iT

R
oË
N o ad un
riparatore qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali puri o diluiti,
nafta ad uso domestico, ecc.) è rigorosamente
vietato (rischi di danneggiamenti del motore e
del circuito del carburante).
aperture

69
C3Picasso_it_Chap04_ouverture_ed01-2014
Posizionamento obbligato della pistola nel
bocchettone di rifornimento carburante (
dies
el)*
Funzionamento
se inserita in un serbatoio di esel, la pistola
di rifornimento benzina va in battuta sullo
sportellino.
i
l s
istema resta bloccato e
impedisce il rifornimento.
Non insistere e inserire una pistola di
rifornimento per Diesel.
*
s
e
condo il Paese di commercializzazione. È sempre possibile l'utilizzo di una
tanica per riempire il serbatoio.
al f

ine di garantire un corretto
inserimento del carburante, avvicinare
il terminale della tanica senza
premerlo contro allo sportellino del
posizionamento obbligato e versare
lentamente.Viaggi all'estero
Poiché le pistole di rifornimento di esel
possono essere diverse nei vari
Paesi, la presenza del posizionamento
obbligato può rendere impossibile il
riempimento del serbatoio.
Prima di un viaggio all'estero, si
consiglia di verificare presso la rete
C
iT

R
oË
N se il veicolo è adatto ai
distributori di carburante che si trovano
nel Paese nel quale ci si deve recare.
È un dispositivo meccanico che impedisce l'errato rifornimento di carburante nel serbatoio di un
veicolo funzionante a gasolio, evitando così di danneggiare il motore.
si

tuato all'entrata del serbatoio, il posizionamento obbligato è visibile togliendo il tappo.
4
aperture

70
C3Picasso_it_Chap05_visibilite_ed01-2014
Comandi di illuminazionedispositivo di selezione e di comando dei fari anteriori e dei fanali posteriori del veicolo.
Illuminazione principale
Le varie illuminazioni anteriori e posteriori
del veicolo sono concepite per adattare
progressivamente la visibilità del guidatore in
funzione delle condizioni climatiche:
-
l
uci di posizione,
-
f

ari anabbaglianti,
-
f

ari abbaglianti.
Illuminazione
supplementare
altre illuminazioni sono installate per
soddisfare particolari condizioni di visibilità:
-
f
analino fendinebbia posteriore,
-
f

endinebbia anteriori.
Programmazioni
sono disponibili anche svariate modalità di
comando automatico dei fari, in base alle
opzioni seguenti:
-
a
ccensione temporizzata dei fari,
-

a
ccensione automatica.
Modello senza accensione AUTO
Modello con accensione AUTO
accensione automatica dei fari.
Comandi manuali
i comandi d'accensione sono gestiti
d irettamente dal guidatore mediante la ghiera
A e la leva B .
A. Ghiera per la selezione della modalità d'illuminazione
principale: ruotarla per portare il simbolo desiderato
in corrispondenza del riferimento
.
Fari spenti / fari diurni.
Luci di posizione.
B.

L

eva d'inversione dei fari: tirarla a sè per
passare da anabbaglianti ad abbaglianti.
Nelle modalità fari spenti e luci di posizione,
il guidatore può accendere direttamente gli
abbaglianti ("lampeggio dei fari") tenendo la
leva tirata. Fari anabbaglianti o
abbaglianti.
Visualizzazioni
L'accensione della spia corrispondente sul
quadro strumenti conferma l'attivazione
dell'illuminazione scelta.
Visibilità
