Page 161 of 312

159
C3Picasso_it_Chap11_informations-pratiques_ed01-2014

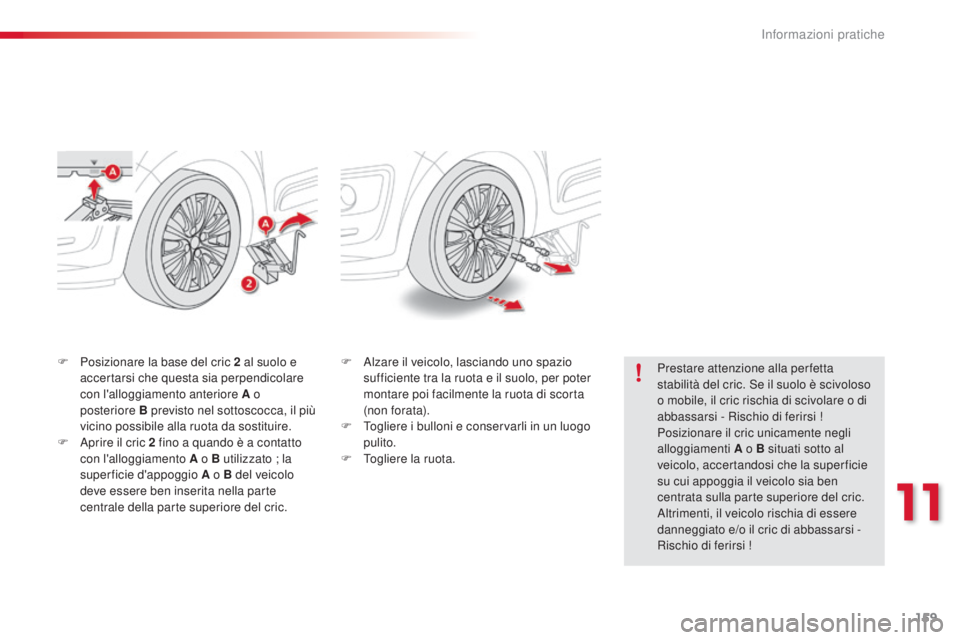

F Posizionare la base del cric 2 al suolo e
accertarsi che questa sia perpendicolare
con l'alloggiamento anteriore A o
posteriore B previsto nel sottoscocca, il più
vicino possibile alla ruota da sostituire.
F
a
p
rire il cric 2 fino a quando è a contatto
con l'alloggiamento A o B utilizzato ; la
superficie d'appoggio A o B del veicolo
deve essere ben inserita nella parte
centrale della parte superiore del cric. F
al zare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poter
montare poi facilmente la ruota di scorta
(non forata).
F
T
ogliere i bulloni e conservarli in un luogo
pulito.
F
T
ogliere la ruota.Prestare attenzione alla per fetta
stabilità del cric.
s
e i
l suolo è scivoloso
o mobile, il cric rischia di scivolare o di
abbassarsi - Rischio di ferirsi !
Posizionare il cric unicamente negli
alloggiamenti A o B situati sotto al
veicolo, accertandosi che la superficie
su cui appoggia il veicolo sia ben
centrata sulla parte superiore del cric.
al
trimenti, il veicolo rischia di essere
danneggiato e/o il cric di abbassarsi -
Rischio di ferirsi !
11
informazioni pratiche
Page 162 of 312
160
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Elenco delle operazioni
F Collocare la ruota sul mozzo.
F av vitare i bulloni fino in battuta.
F
E
ffettuare un preserraggio del bullone
antifurto (se il veicolo ne è equipaggiato)
con la manovella di smontaggio ruote
1
dotata della boccola antifurto 4 .
F
E
ffettuare un preserraggio degli altri bulloni
solo con la manovella di smontaggio ruote 1 .
Montaggio della ruota
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere l'elemento
protettivo centrale.
se s
i utilizza la ruota di scorta di tipo
"ruotino", non superare la velocità di
80
km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scorta presso la rete C
iT
R
oË
N o un
riparatore qualificato.
Far riparare la ruota forata e rimontarla
subito sul veicolo.
informazioni pratiche
Page 163 of 312
161
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
F Bloccare il bullone antifurto (se il veicolo ne è equipaggiato) con la manovella di
smontaggio ruote 1
dotata della boccola
antifurto 4 .
F
B
loccare gli altri bulloni solo con la
manovella di smontaggio ruote 1 .
F
R
imontare i coperchietti su ogni bullone
(solamente con ruote in alluminio).
F
R
iporre gli attrezzi nel contenitore.
F
ab
bassare completamente il veicolo.
F
R
ipiegare il cric 2
e rimuoverlo.
11
informazioni pratiche
Page 164 of 312

162
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Catene da neve
dimensioni dei
pneumatici originali Misura massima
delle maglie
195/60
R15 9
mm
195/55
R16 9
mm
205
/ 45 R17 7
mm
Per maggiori informazioni sulle catene
da neve, consultare la rete C
iT
R
oË
N o
un riparatore qualificato.
in i
nverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.
Consigli di montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F
i
n
serire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
F
M
ontare le catene secondo le istruzioni
fornite dal fabbricante.
F
a
v
viare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50
km/h.
F
F
ermare il veicolo e verificare che le
catene siano ben tese.
Non viaggiare su strada non innevata
con le catene da neve montate, per
non danneggiare i pneumatici del
veicolo e la carreggiata.
s
e i
l veicolo
è equipaggiato di cerchi in lega
d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Le catene possono essere montate su tutte le
misure di pneumatici originali (15", 16", 17").ut
ilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
Prima di partire, si raccomanda
vivamente di impratichirsi nel montaggio
delle catene, su suolo piano e asciutto.
informazioni pratiche
Page 165 of 312

163
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
sostituzione di una lampadinaProcedura per la sostituzione di una lampadina difettosa con una nuova.1.
I
ndicatori di direzione (H21
W ambra).
2.
F
ari anabbaglianti (H7-55W).
3.
Fa
ri abbaglianti (H1-55W).
4.
L
uci di posizione (W5W).
5.
F
ari fendinebbia (PSX24W).
6.
F
ari diurni a LED.
Fari anteriorii fari sono equipaggiati di vetri in
p olicarbonato, rivestiti con una vernice
di protezione:
F
no
n pulirli con un panno asciutto
o abrasivo, con un prodotto
detergente o con del solvente,
F
u
tilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,
F
s
e si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta, La sostituzione di una lampada deve
essere effettuata con il faro spento da
parecchi minuti (rischio di gravi ustioni).
F
N
on toccare direttamente la
lampadina con le dita : utilizzare dei
panni che non lasciano peli.
È tassativo utilizzare lampade di tipo
antiultravioletti (
uV
) per non deteriorare
il faro.
so
stituire sempre una lampada
difettosa con una lampada nuova
avente gli stessi riferimenti e le stesse
caratteristiche.
11
informazioni pratiche
Page 166 of 312
164
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Sostituzione degli indicatori di
direzione
F Togliere il coperchietto di protezione in plastica.
F
T
irare il portalampada e sostituire la
lampada.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Sostituzione dei fari
anabbaglianti
F Togliere il coperchietto protettivo in plastica tirando la linguetta.
F
R
uotare di un quarto di giro il
portalampada.
F
E
strarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in ordine inverso.il
lampeggiamento rapido della spia
dell'indicatore di direzione (lato destro
o sinistro) indica l'anomalia di una delle
lampade.
du
rante l'operazione di rimontaggio
richiudere accuratamente il
coperchietto in plastica per garantire la
tenuta del faro. Le lampade color ambra, come quelle
degli indicatori di direzione, devono
essere sostituite con lampade di pari
caratteristiche e colore.
informazioni pratiche
Page 167 of 312
165
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Sostituzione dei fari abbaglianti
F Togliere il coperchietto protettivo in plastica tirando la linguetta.
F
s
c
ollegare il connettore della lampada.
F
s
p
ostare le molle per liberare la lampada.
F
E
strarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in ordine inverso.
Sostituzione delle luci di
posizione
F Togliere il coperchietto protettivo in plastica tirando la linguetta.
F
T
irare il portalampada.
F
E
strarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in ordine inverso.
11
informazioni pratiche
Page 168 of 312
166
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Sostituzione dei fari fendinebbia
F Togliere il coperchietto di protezione dello sportellino situato a lato del faro
fendinebbia.
in c
aso di difficoltà nella sostituzione
delle lampade, è possibile rivolgersi
alla rete C
iT
R
oË
N o ad un riparatore
qualificato.
F
a
t
traverso lo sportellino, togliere la
modanatura del faro tirando verso di sé. F
s
v
itare le due viti di fissaggio del modulo
ed estrarlo dal suo alloggiamento.
F
s
c
ollegare il connettore del portalampada.
F
T
ogliere la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
