Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CiTRoË N o ad un
riparatore qualificato.
Sostituzione degli indicatori di
direzione laterali integrati
il modulo è reperibile presso la rete
CiT RoË N o un riparatore qualificato.in c aso di difficoltà nella sostituzione
di quete lampade, rivolgersi alla rete
C
iT

R
oË
N o ad un riparatore qualificato.
du
rante lo smontaggio:
-
e
vitare di danneggiare la vernice del
veicolo con il cacciavite,
-
p
restare attenzione a non far entrare il filo
e il connettore all'interno del parafango.
Per il rimontaggio, effettuare le operazioni in
senso inverso.
F
i
n

serire un cacciavite sul lato dell'indicatore
di direzione.
F

M

uovere il cacciavite per estrarre
l'indicatore di direzione e rimuoverlo.
F
s
c
ollegare il connettore dell'indicatore di
direzione.
F
s
o
stituire il modulo.
11
informazioni pratiche

168
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Fanali posteriori
1. Luci di stop / di posizione (12VP21/5 W).
2. F anali fendinebbia, lato sinistro
(PR 21W )


L
uce di retromarcia, lato destro
(P 21
W).
3.
I

ndicatori di direzione (P 21

W)Sostituzione delle luci di stop / di
posizione / indicatori di direzione
F ruotare il portalampada interessato di un quarto di giro,
F

t
ogliere la lampada difettosa e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
F
sv
itare le due viti di fissaggio del fanalino,
F
e
strarre il fanalino con cautela tirandolo in
asse,
informazioni pratiche

169
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Sostituzione del fanalino
fendinebbia / luce di retromarcia
F aprire il bagagliaio,
F p remere le linguette con due cacciaviti,
F

sc
ollegare il connettore del faro,
F

r
uotare il portalampada di un quarto di giro,
F

t
ogliere la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.
Sostituzione della terza luce di
stop (4 lampade W5W)
F aprire il bagagliaio,
F
t ogliere i due otturatori situati sull'ossatura,
F

p
remere sul corpo del fanalino con
due cacciaviti, per estrarlo dal suo
alloggiamento,
F

r
uotare di un quarto di giro il portalampada
che corrisponde alla lampada difettosa,
F

e
strarre la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.
Sostituzione delle luci della targa
(W5W)
F inserire un cacciavite sottile in uno dei fori esterni della parte trasparente,
F

p
remere verso l'esterno per sganciarlo,
F

t
ogliere la parte trasparente,
F

t
irare e sostituire la lampada.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.
11
informazioni pratiche

170
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Illuminazione interna
Plafoniere (1/ W5W)
sganciare il coperchietto della plafoniera
1 con un cacciavite sottile, lato comando, per
accedere alla lampada difettosa.
Faretti di lettura carte (2 / W5W)
sganciare il coperchietto della plafoniera. Per
accedere alla lampada difettosa, sganciare
se necessario la paratia del faretto di lettura
2
interessato.
Illuminazione degli
appoggiapiedi (W5W)
sganciare il coperchietto con un cacciavite
sottile, per accedere alla lampada difettosa.
LED della plafoniera anteriore
nell'abitacolo
Per sostituire il LEd rivolgersi alla CiT RoË N o
a un riparatore qualificato.
informazioni pratiche

171
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Lampada portatile
(Krypton 3,6 V)
F aprire la staffa di fissaggio.
F
P remere con un cacciavite sottile nel foro
sotto alla staffa e recuperare l'involucro.
F
a
pr
ire completamente l'involucro per
sostituire la lampada.
Illuminazione dei retrovisori
esterni (W5W)
sganciare il coperchietto con un cacciavite
sottile, per accedere alla lampada difettosa.
Illuminazione del bagagliaio
(W5W)
sganciare l'involucro premendo la parte
posteriore della base.
11
informazioni pratiche

172
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
sostituzione di un fusibileProcedimento di sostituzione di un fusibile difettoso con un fusibile nuovo, per riparare la panne della funzione corrispondente.
La pinzetta d'estrazione ed i fusibili di ricambio
si trovano sul retro del coperchio della scatola
portafusibili del cruscotto.
Per accedervi:
F
s
ganciare il coperchio, tirando sul lato.
F

rimuovere completamente il coperchio.F staccare la pinzetta.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario
conoscere la causa della panne e porvi
rimedio.
F i
n
dividuare il fusibile difettoso esaminando
lo stato del suo filamento.
F
u
t
ilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede.
F
s
o
stituire sempre il fusibile difettoso con
un fusibile dello stesso amperaggio.
F

V
erificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla parte superiore e le tabelle di seguito
riportate. Buono
Bruciato C
iT

R
oË
N declina ogni responsabilità
per i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti
causati dall'installazione di accessori
ausiliari non forniti, non consigliati da
C
iT

R
oË
N e non installati secondo
le raccomandazioni, in particolare
quando l'assorbimento degli apparecchi
supplementari supera i 10


milliampère.Installazione di accessori
elettrici
il circuito elettrico del veicolo è
concepito per funzionare con gli
equipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo,
rivolgersi alla rete C
iT
R
oË
N o ad un
riparatore qualificato.
Accesso all'attrezzatura
informazioni pratiche

173
C3Picasso_it_Chap11_informations-pratiques_ed01-2014

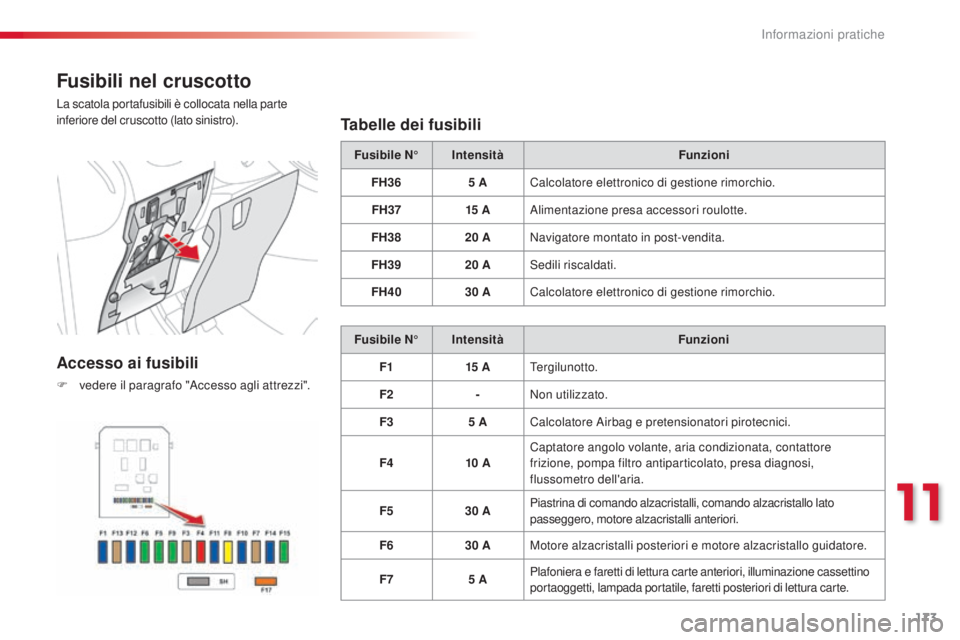

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F vedere il paragrafo "accesso agli attrezzi".
Tabelle dei fusibili
Fusibile N°Intensità Funzioni
FH36 5
ACalcolatore elettronico di gestione rimorchio.
FH37 15


A
al
imentazione presa accessori roulotte.
FH38 20
ANavigatore montato in post-vendita.
FH39 20
A
s
edili riscaldati.
FH40 30
ACalcolatore elettronico di gestione rimorchio.
Fusibile N° Intensità Funzioni
F1 15


ATe r g i l u n o t t o .
F2 -Non utilizzato.
F3 5
ACalcolatore
a
ir
bag e pretensionatori pirotecnici.
F4 10


ACaptatore angolo volante, aria condizionata, contattore
frizione, pompa filtro antiparticolato, presa diagnosi,
flussometro dell'aria.
F5 30
APiastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6 30
AMotore alzacristalli posteriori e motore alzacristallo guidatore.
F7 5
APlafoniera e faretti di lettura carte anteriori, illuminazione cassettino
portaoggetti, lampada portatile, faretti posteriori di lettura carte.
11
informazioni pratiche

174
C3Picasso_it_Chap11_informations-pratiques_ed01-2014
Fusibile N°Intensità Funzioni
F8 20
A
di
splay multifunzione, autoradio, radionavigazione.
F9 30
A
au
toradio (montaggio in post-vendita), presa a 12 V.
F10 15


AComandi al volante.
F11 15


A
an
tifurto, presa di diagnosi.
F12 15


A
Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio.
F135 AContattore di stop principale, calcolatore elettronico di gestione motore.
F1415 ACalcolatore assistenza al parcheggio, modulo spie cinture
di sicurezza, calcolatore
ai rbag, quadro strumenti, aria
condizionata, usB b ox.
F15 30
ABloccaggio delle porte.
F16 -Non utilizzato.
F17 40
A
sbr
inamento lunotto e retrovisori esterni.
SH -
shun

t P
aR
C
o.
informazioni pratiche
