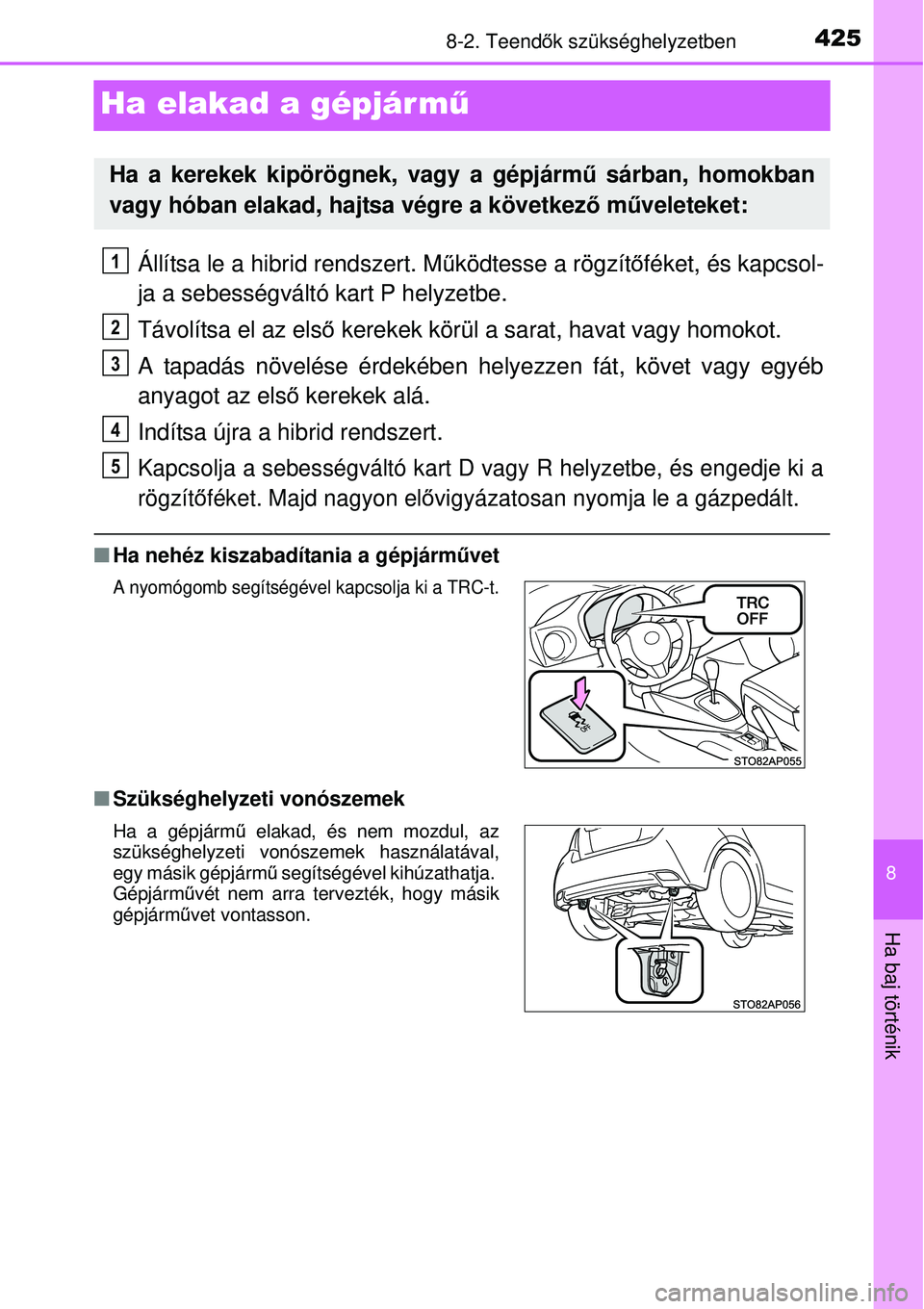

4258-2. Teendők szükséghelyzetben
8
Ha baj történik
Ha elakad a gépjármű
Állítsa le a hibrid rendszert. Működtesse a rögzítőféket, és kapcsol-
ja a sebességváltó kart P helyzetbe.
Távolítsa el az első kerekek körül a sarat, havat vagy homokot.
A tapadás növelése érdekében helyezzen fát, követ vagy egyéb
anyagot az első kerekek alá.
Indítsa újra a hibrid rendszert.
Kapcsolja a sebességváltó kart D vagy R helyzetbe, és engedje ki a
rögzítőféket. Majd nagyon elővigyázatosan nyomja le a gázpedált.
QHa nehéz kiszabadítania a gépjárművet
QSzükséghelyzeti vonószemek
Ha a kerekek kipörögnek, vagy a gépjármű sárban, homokban
vagy hóban elakad, hajtsa végre a következő műveleteket:
A nyomógomb segítségével kapcsolja ki a TRC-t.
Ha a gépjármű elakad, és nem mozdul, az
szükséghelyzeti vonószemek használatával,
egy másik gépjármű segítségével kihúzathatja.
Gépjárművét nem arra tervezték, hogy másik
gépjárművet vontasson.
1
2
3
4
5

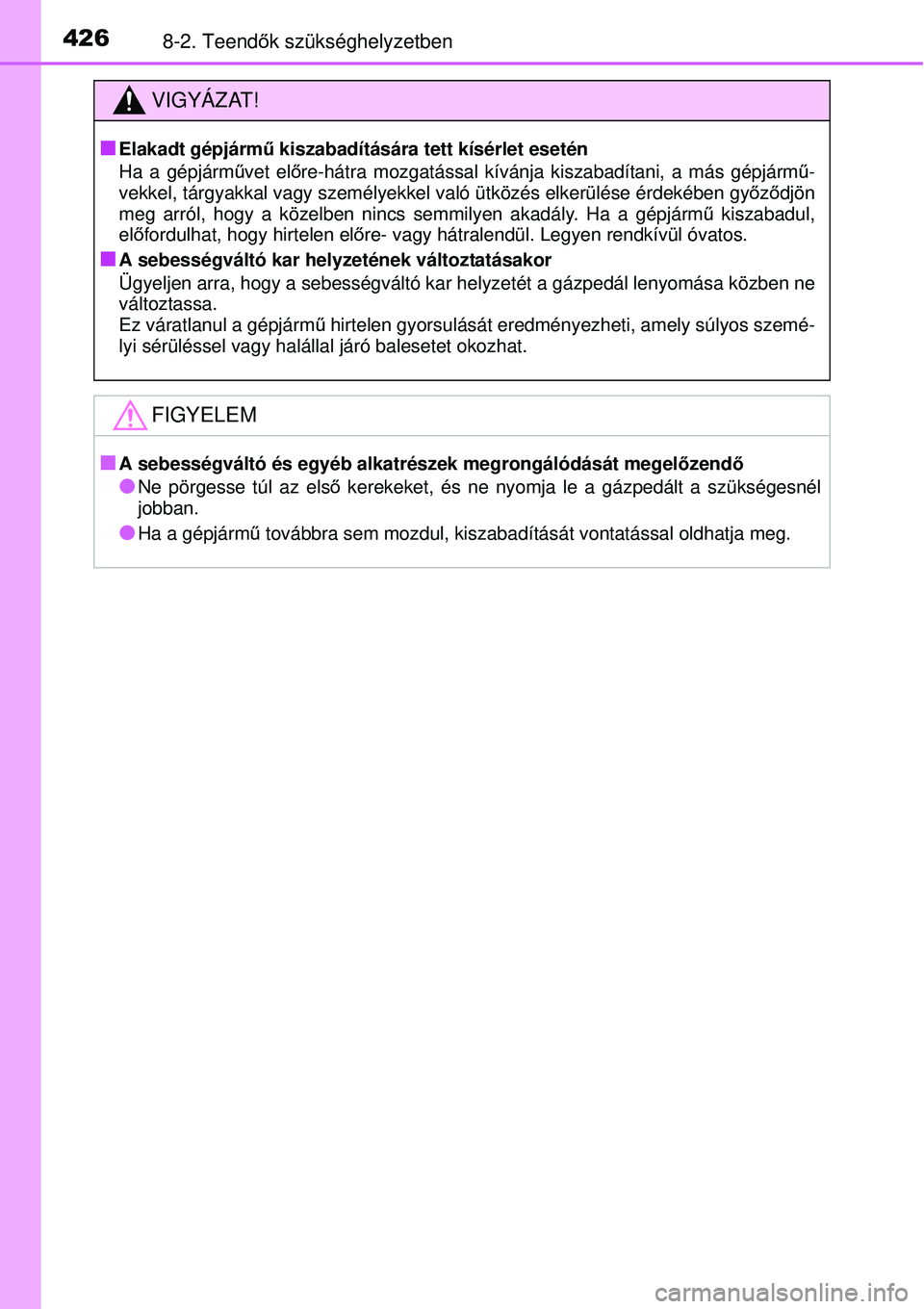

4268-2. Teendők szükséghelyzetben
VIGYÁZAT!
Q
Elakadt gépjármű kiszabadítására tett kísérlet esetén
Ha a gépjárművet előre-hátra mozgatással kívánja kiszabadítani, a más gépjármű-
vekkel, tárgyakkal vagy személyekkel való ütközés elkerülése érdekében győződjön
meg arról, hogy a közelben nincs semmilyen akadály. Ha a gépjármű kiszabadul,
előfordulhat, hogy hirtelen előre- vagy hátralendül. Legyen rendkívül óvatos.
QA sebességváltó kar helyzetének változtatásakor
Ügyeljen arra, hogy a sebességváltó kar helyzetét a gázpedál lenyomása közben ne
változtassa.
Ez váratlanul a gépjármű hirtelen gyorsulását eredményezheti, amely súlyos szemé-
lyi sérüléssel vagy halállal járó balesetet okozhat.
FIGYELEM
QA sebességváltó és egyéb alkatrészek megrongálódását megelőzendő
ONe pörgesse túl az első kerekeket, és ne nyomja le a gázpedált a szükségesnél
jobban.
OHa a gépjármű továbbra sem mozdul, kiszabadítását vontatással oldhatja meg.

427

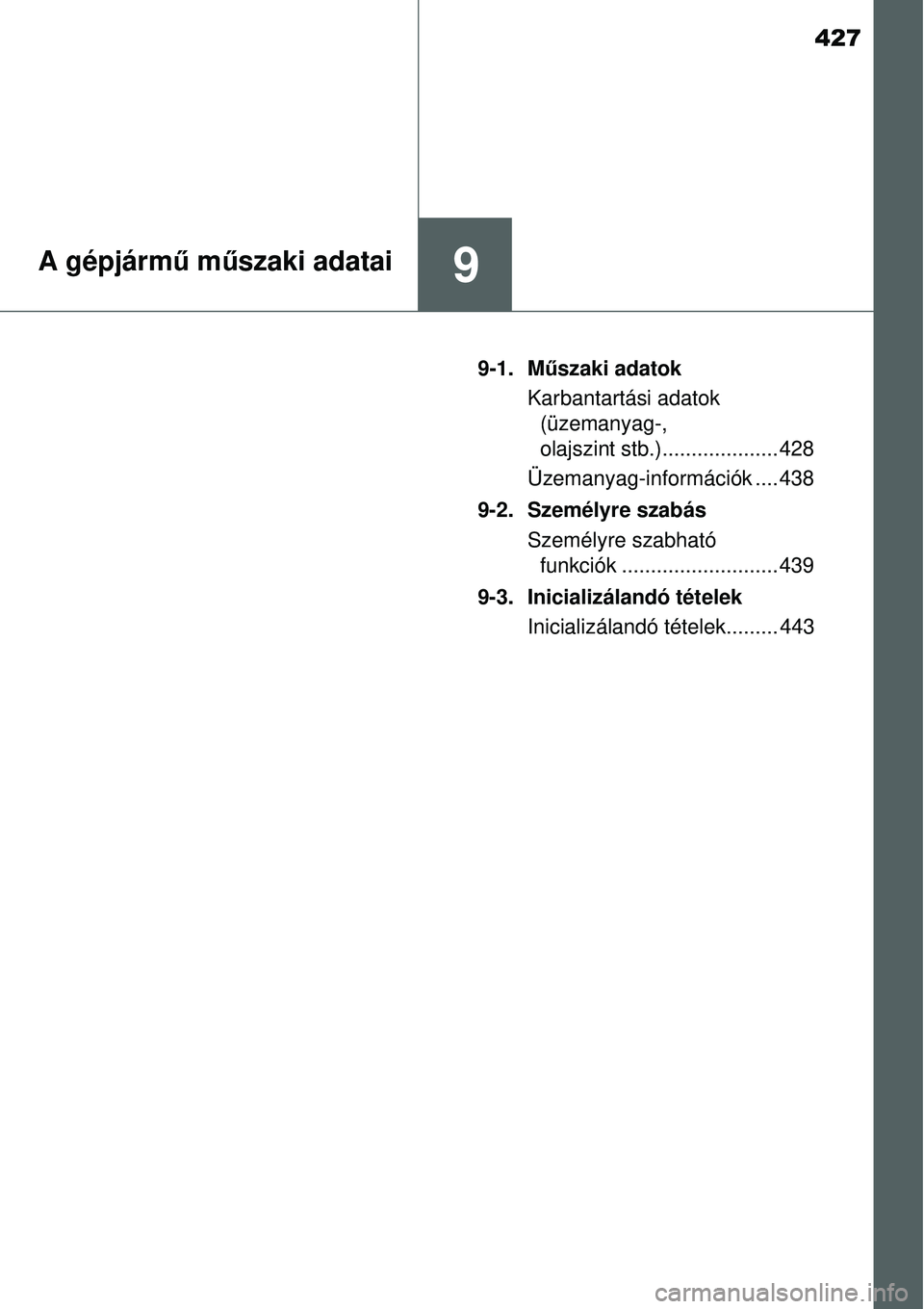

9A gépjármű műszaki adatai
9-1. Műszaki adatok
Karbantartási adatok
(üzemanyag-,
olajszint stb.).................... 428
Üzemanyag-információk .... 438
9-2. Személyre szabás
Személyre szabható
funkciók ........................... 439
9-3. Inicializálandó tételek
Inicializálandó tételek......... 443

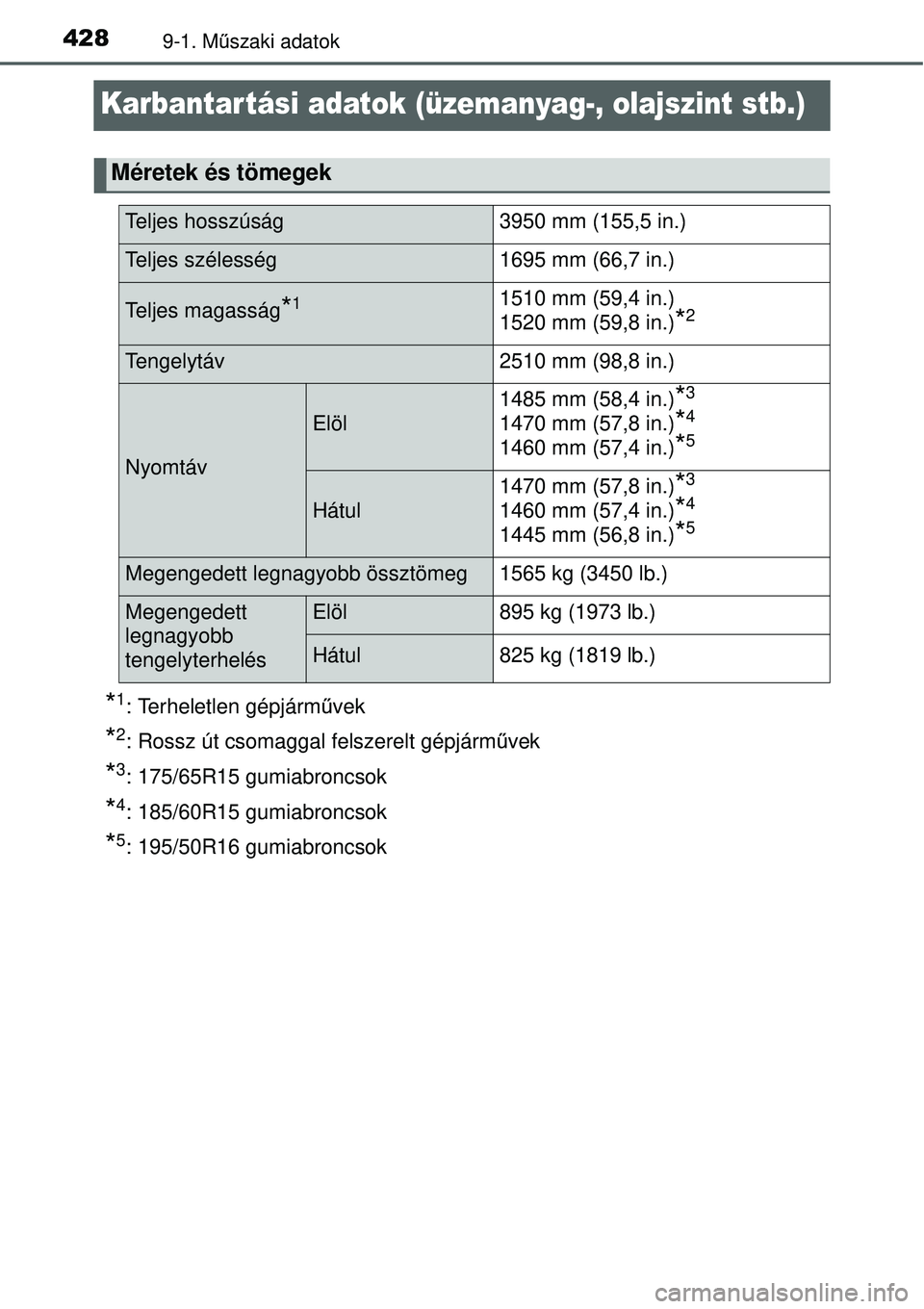

4289-1. Műszaki adatok
Karbantar tási adatok (üzemanyag-, olajszint stb.)
*1: Terheletlen gépjárművek
*2: Rossz út csomaggal felszerelt gépjárművek
*3: 175/65R15 gumiabroncsok
*4: 185/60R15 gumiabroncsok
*5: 195/50R16 gumiabroncsok
Méretek és tömegek
Teljes hosszúság 3950 mm (155,5 in.)
Teljes szélesség 1695 mm (66,7 in.)
Teljes magasság*11510 mm (59,4 in.)
1520 mm (59,8 in.)
*2
Tengelytáv 2510 mm (98,8 in.)
Nyomtáv
Elöl1485 mm (58,4 in.)
*3
1470 mm (57,8 in.)*4
1460 mm (57,4 in.)*5
Hátul1470 mm (57,8 in.)
*3
1460 mm (57,4 in.)*4
1445 mm (56,8 in.)*5
Megengedett legnagyobb össztömeg 1565 kg (3450 lb.)
Megengedett
legnagyobb
tengelyterhelésElöl 895 kg (1973 lb.)
Hátul 825 kg (1819 lb.)

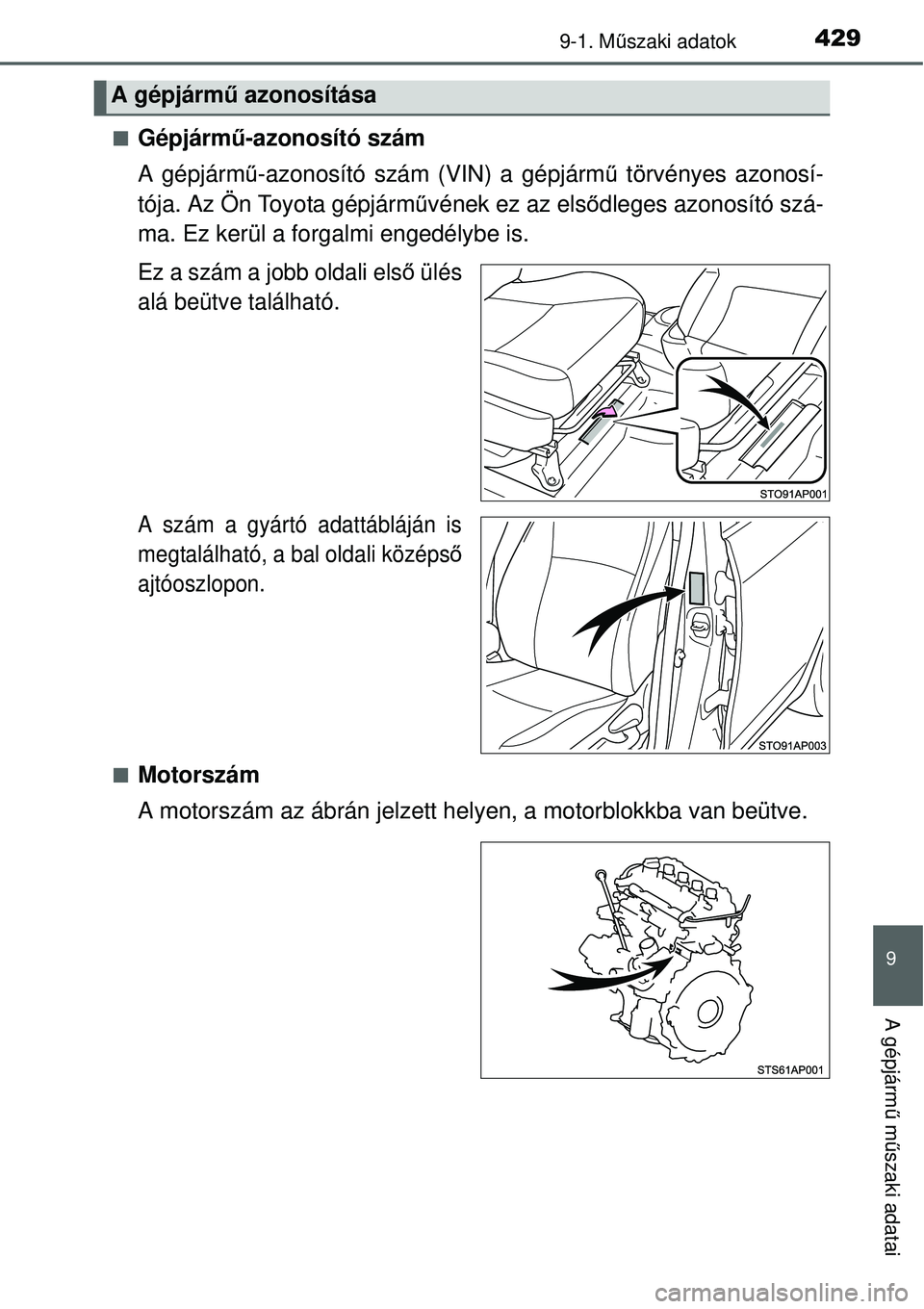

4299-1. Műszaki adatok
9
A gépjármű műszaki adatai
QGépjármű-azonosító szám
A gépjármű-azonosító szám (VIN) a gépjármű törvényes azonosí-
tója. Az Ön Toyota gépjárművének ez az elsődleges azonosító szá-
ma. Ez kerül a forgalmi engedélybe is.
Ez a szám a jobb oldali első ülés
alá beütve található.
A szám a gyártó adattábláján is
megtalálható, a bal oldali középső
ajtóoszlopon.
QMotorszám
A motorszám az ábrán jelzett helyen, a motorblokkba van beütve.
A gépjármű azonosítása

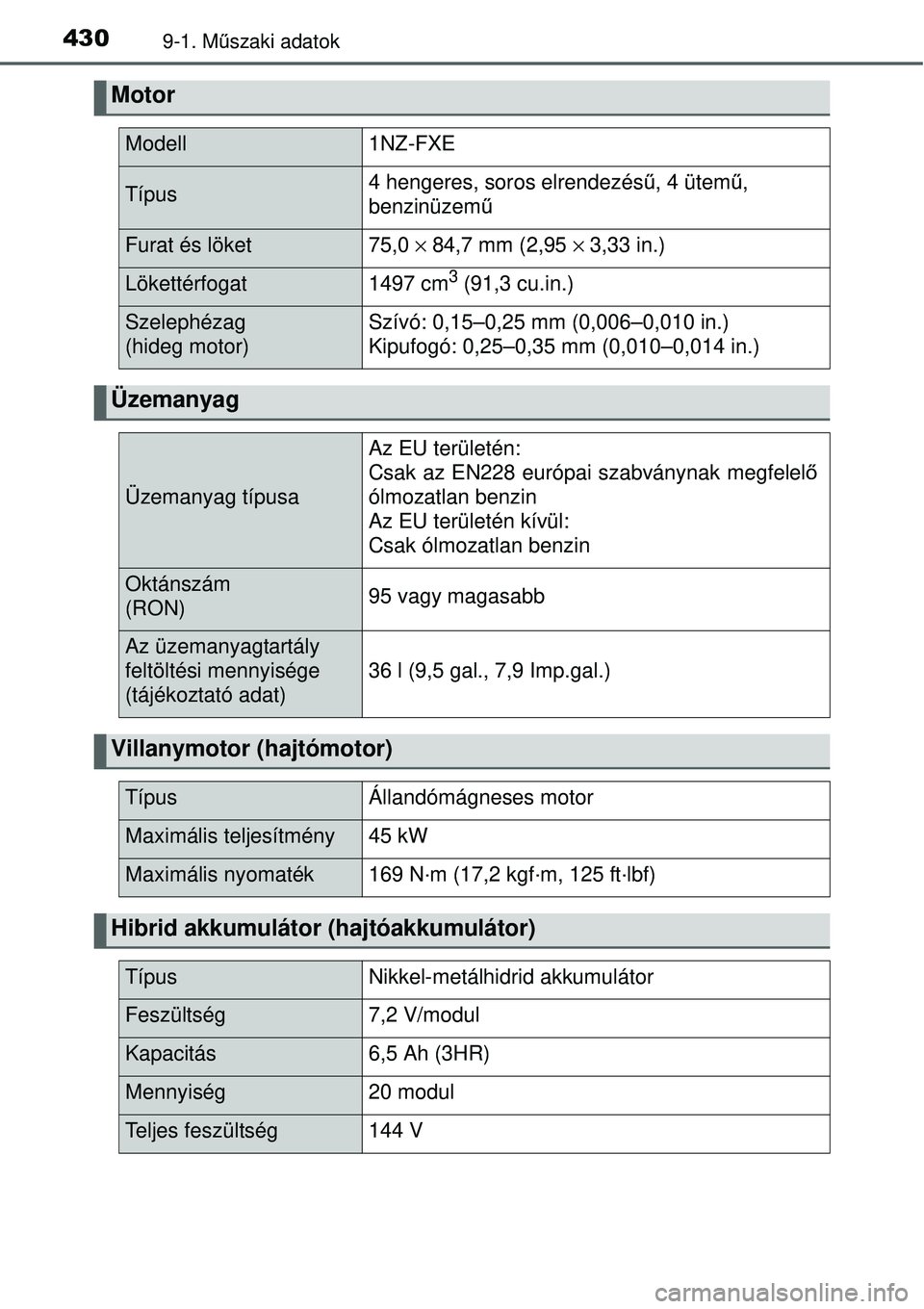

4309-1. Műszaki adatok
Motor
Modell1NZ-FXE
Típus4 hengeres, soros elrendezésű, 4 ütemű,
benzinüzemű
Furat és löket75,0 × 84,7 mm (2,95 × 3,33 in.)
Lökettérfogat1497 cm3 (91,3 cu.in.)
Szelephézag
(hideg motor)Szívó: 0,15–0,25 mm (0,006–0,010 in.)
Kipufogó: 0,25–0,35 mm (0,010–0,014 in.)
Üzemanyag
Üzemanyag típusa
Az EU területén:
Csak az EN228 európai szabványnak megfelelő
ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám
(RON)95 vagy magasabb
Az üzemanyagtartály
feltöltési mennyisége
(tájékoztató adat)
36 l (9,5 gal., 7,9 Imp.gal.)
Villanymotor (hajtómotor)
TípusÁllandómágneses motor
Maximális teljesítmény45 kW
Maximális nyomaték169 N·m (17,2 kgf·m, 125 ft·lbf)
Hibrid akkumulátor (hajtóakkumulátor)
TípusNikkel-metálhidrid akkumulátor
Feszültség7,2 V/modul
Kapacitás6,5 Ah (3HR)
Mennyiség20 modul
Teljes feszültség144 V

4319-1. Műszaki adatok
9
A gépjármű műszaki adatai

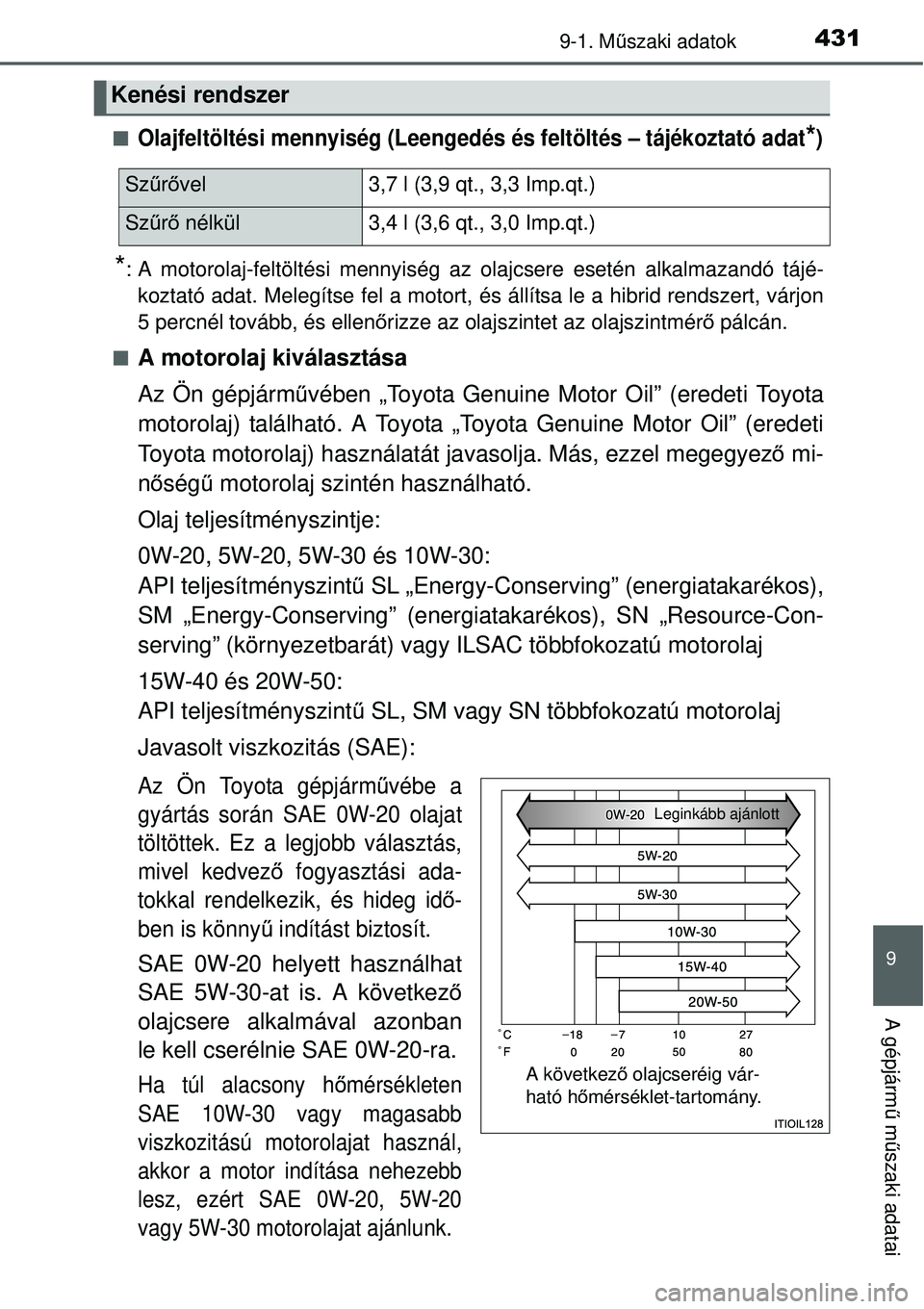

QOlajfeltöltési mennyiség (Leengedés és feltöltés – tájékoztató adat*)
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmazandó tájé-
koztató adat. Melegítse fel a motort, és állítsa le a hibrid rendszert, várjon
5 percnél tovább, és ellenőrizze az olajszintet az olajszintmérő pálcán.
Q
A motorolaj kiválasztása
Az Ön gépjárművében „Toyota Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota „Toyota Genuine Motor Oil” (eredeti
Toyota motorolaj) használatát javasolja. Más, ezzel megegyező mi-
nőségű motorolaj szintén használható.
Olaj teljesítményszintje:
0W-20, 5W-20, 5W-30 és 10W-30:
API teljesítményszintű SL „Energy-Conserving” (energiatakarékos),
SM „Energy-Conserving” (energiatakarékos), SN „Resource-Con-
serving” (környezetbarát) vagy ILSAC többfokozatú motorolaj
15W-40 és 20W-50:
API teljesítményszintű SL, SM vagy SN többfokozatú motorolaj
Javasolt viszkozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás során SAE 0W-20 olajat
töltöttek. Ez a legjobb választás,
mivel kedvező fogyasztási ada-
tokkal rendelkezik, és hideg idő-
ben is könnyű indítást biztosít.
SAE 0W-20 helyett használhat
SAE 5W-30-at is. A következő
olajcsere alkalmával azonban
le kell cserélnie SAE 0W-20-ra.
Ha túl alacsony hőmérsékleten
SAE 10W-30 vagy magasabb
viszkozitású motorolajat használ,
akkor a motor indítása nehezebb
lesz, ezért SAE 0W-20, 5W-20
vagy 5W-30 motorolajat ajánlunk.
Kenési rendszer
Szűrővel 3,7 l (3,9 qt., 3,3 Imp.qt.)
Szűrő nélkül 3,4 l (3,6 qt., 3,0 Imp.qt.)
A következő olajcseréig vár-
ható hőmérséklet-tartomány.
Leginkább ajánlott

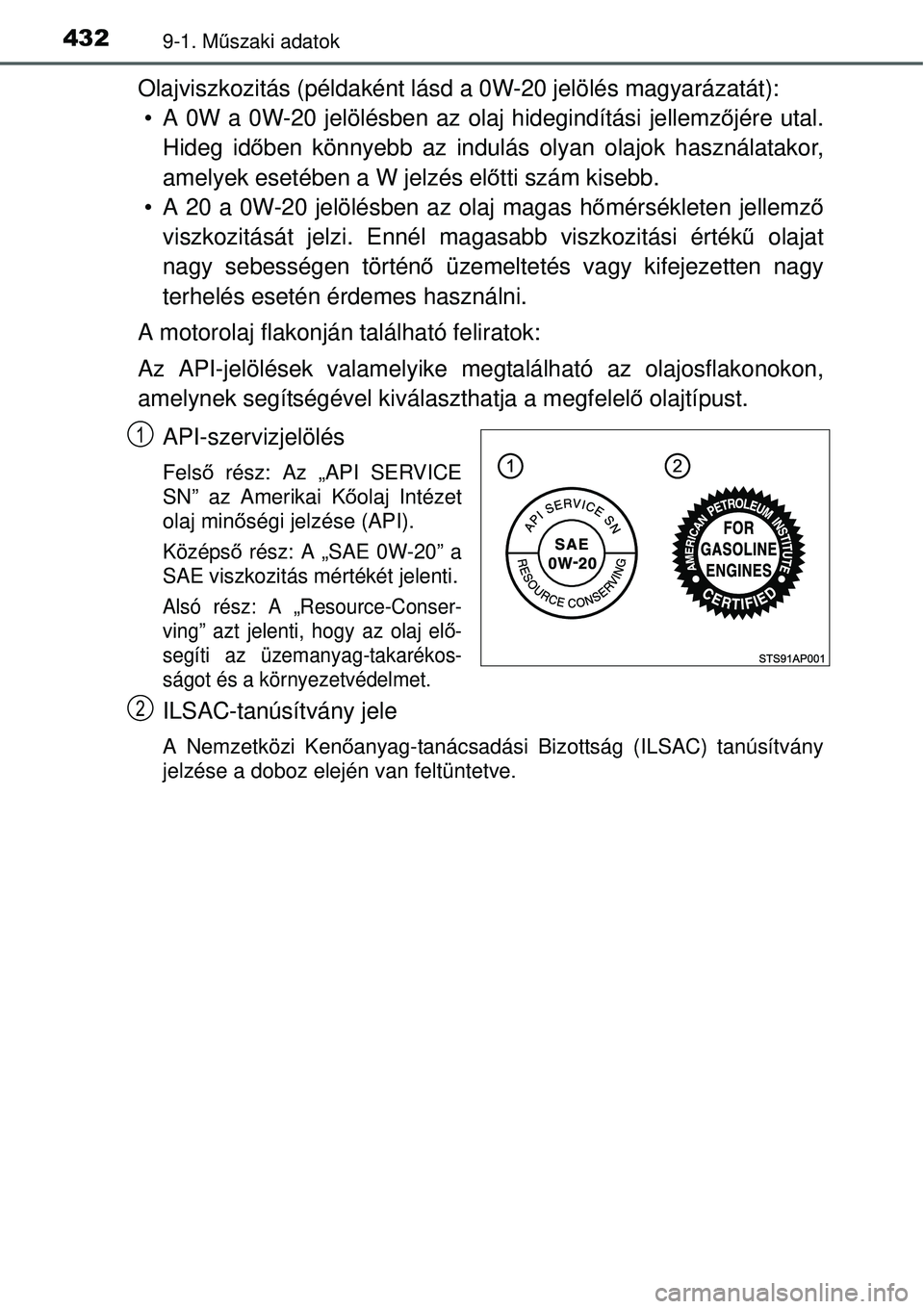

4329-1. Műszaki adatok
Olajviszkozitás (példaként lásd a 0W-20 jelölés magyarázatát):
 A 0W a 0W-20 jelölésben az olaj hidegindítási jellemzőjére utal.
Hideg időben könnyebb az indulás olyan olajok használatakor,
amelyek esetében a W jelzés előtti szám kisebb.
 A 20 a 0W-20 jelölésben az olaj magas hőmérsékleten jellemző
viszkozitását jelzi. Ennél magasabb viszkozitási értékű olajat
nagy sebességen történő üzemeltetés vagy kifejezetten nagy
terhelés esetén érdemes használni.
A motorolaj flakonján található feliratok:
Az API-jelölések valamelyike megtalálható az olajosflakonokon,
amelynek segítségével kiválaszthatja a megfelelő olajtípust.
API-szervizjelölés
Felső rész: Az „API SERVICE
SN” az Amerikai Kőolaj Intézet
olaj minőségi jelzése (API).
Középső rész: A „SAE 0W-20” a
SAE viszkozitás mértékét jelenti.
Alsó rész: A „Resource-Conser-
ving” azt jelenti, hogy az olaj elő-
segíti az üzemanyag-takarékos-
ságot és a környezetvédelmet.
ILSAC-tanúsítvány jele
A Nemzetközi Kenőanyag-tanácsadási Bizottság (ILSAC) tanúsítvány
jelzése a doboz elején van feltüntetve.
1
2
