2014 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

3377-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

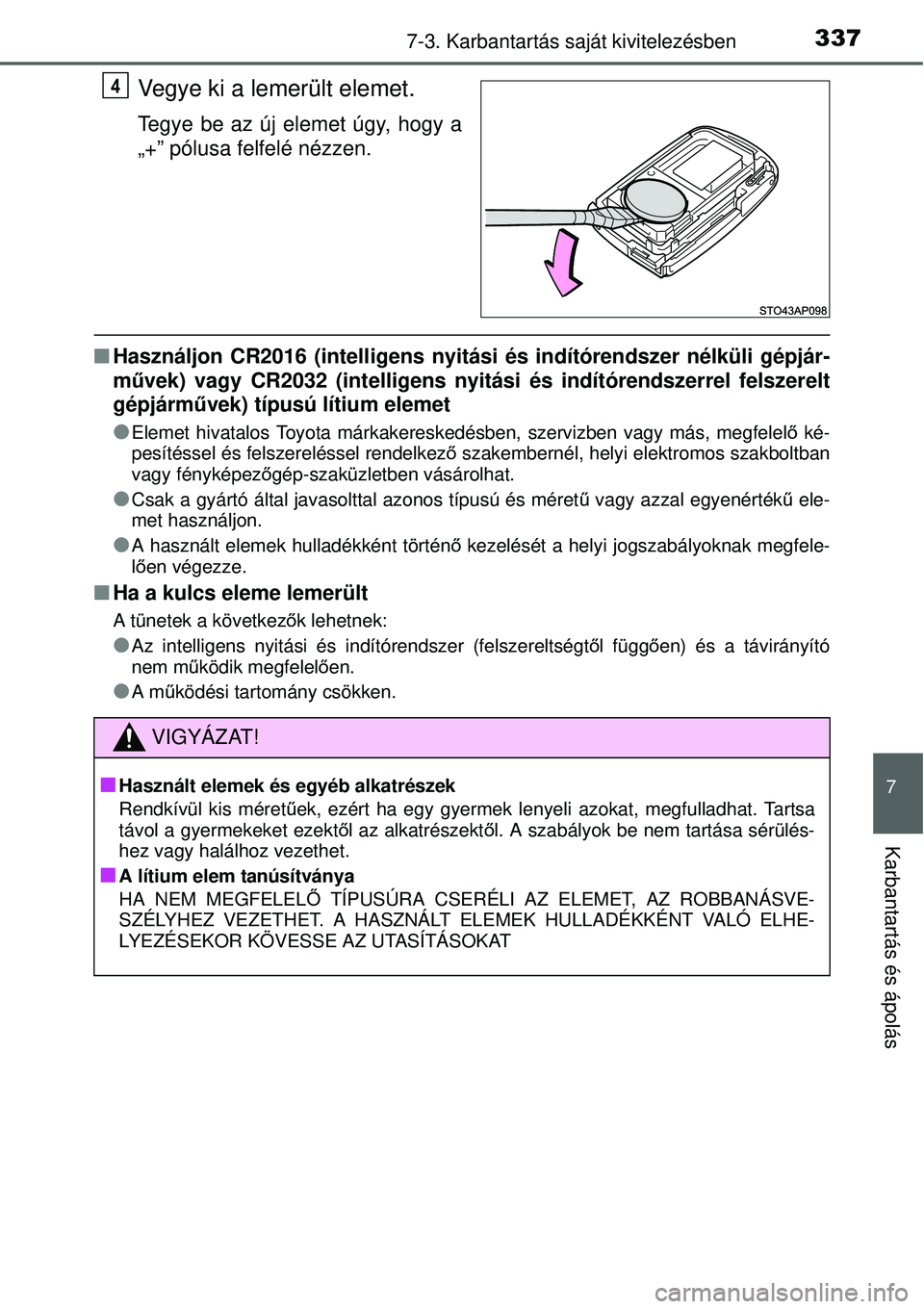

Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
QHasználjon CR2016 (intelligens nyitási és indítórendszer nélküli gépjár-
művek) vagy CR2032 (intelligens nyitási és indítórendszerrel felszerelt
gépjárművek) típusú lítium elemet
O
Elemet hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő ké-
pesítéssel és felszereléssel rendelkező szakembernél, helyi elektromos szakboltban
vagy fényképezőgép-szaküzletben vásárolhat.
OCsak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenértékű ele-
met használjon.
OA használt elemek hulladékként történő kezelését a helyi jogszabályoknak megfele-
lően végezze.
QHa a kulcs eleme lemerült
A tünetek a következők lehetnek:
OAz intelligens nyitási és indítórendszer (felszereltségtől függően) és a távirányító
nem működik megfelelően.
OA működési tartomány csökken.
4
VIGYÁZAT!
Q
Használt elemek és egyéb alkatrészek
Rendkívül kis méretűek, ezért ha egy gyermek lenyeli azokat, megfulladhat. Tartsa
távol a gyermekeket ezektől az alkatrészektől. A szabályok be nem tartása sérülés-
hez vagy halálhoz vezethet.
QA lítium elem tanúsítványa
HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ ROBBANÁSVE-
SZÉLYHEZ VEZETHET. A HASZNÁLT ELEMEK HULLADÉKKÉNT VALÓ ELHE-
LYEZÉSEKOR KÖVESSE AZ UTASÍTÁSOKAT

3387-3. Karbantartás saját kivitelezésben

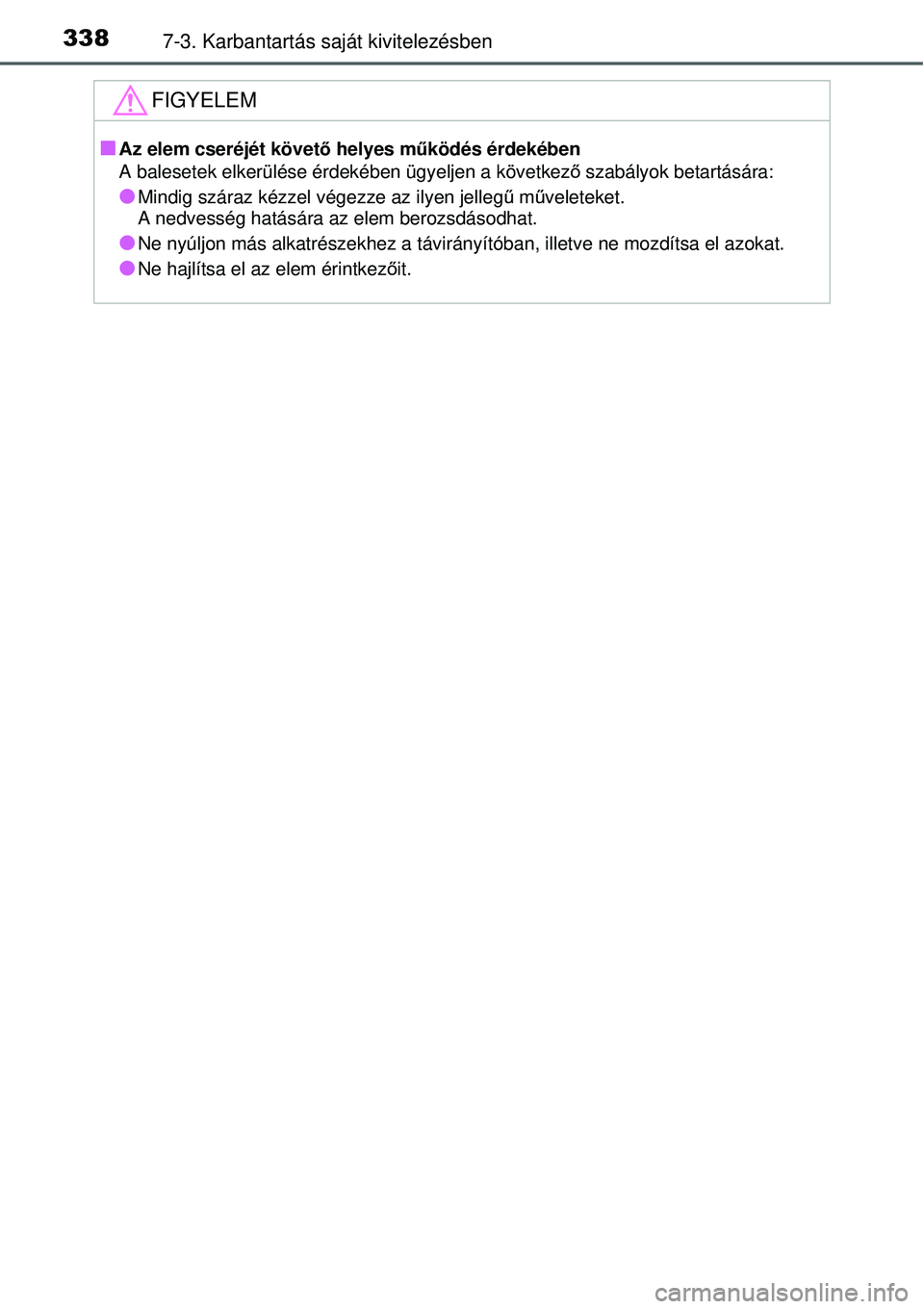

FIGYELEM
QAz elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartására:
OMindig száraz kézzel végezze az ilyen jellegű műveleteket.
A nedvesség hatására az elem berozsdásodhat.
ONe nyúljon más alkatrészekhez a távirányítóban, illetve ne mozdítsa el azokat.
ONe hajlítsa el az elem érintkezőit.

3397-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

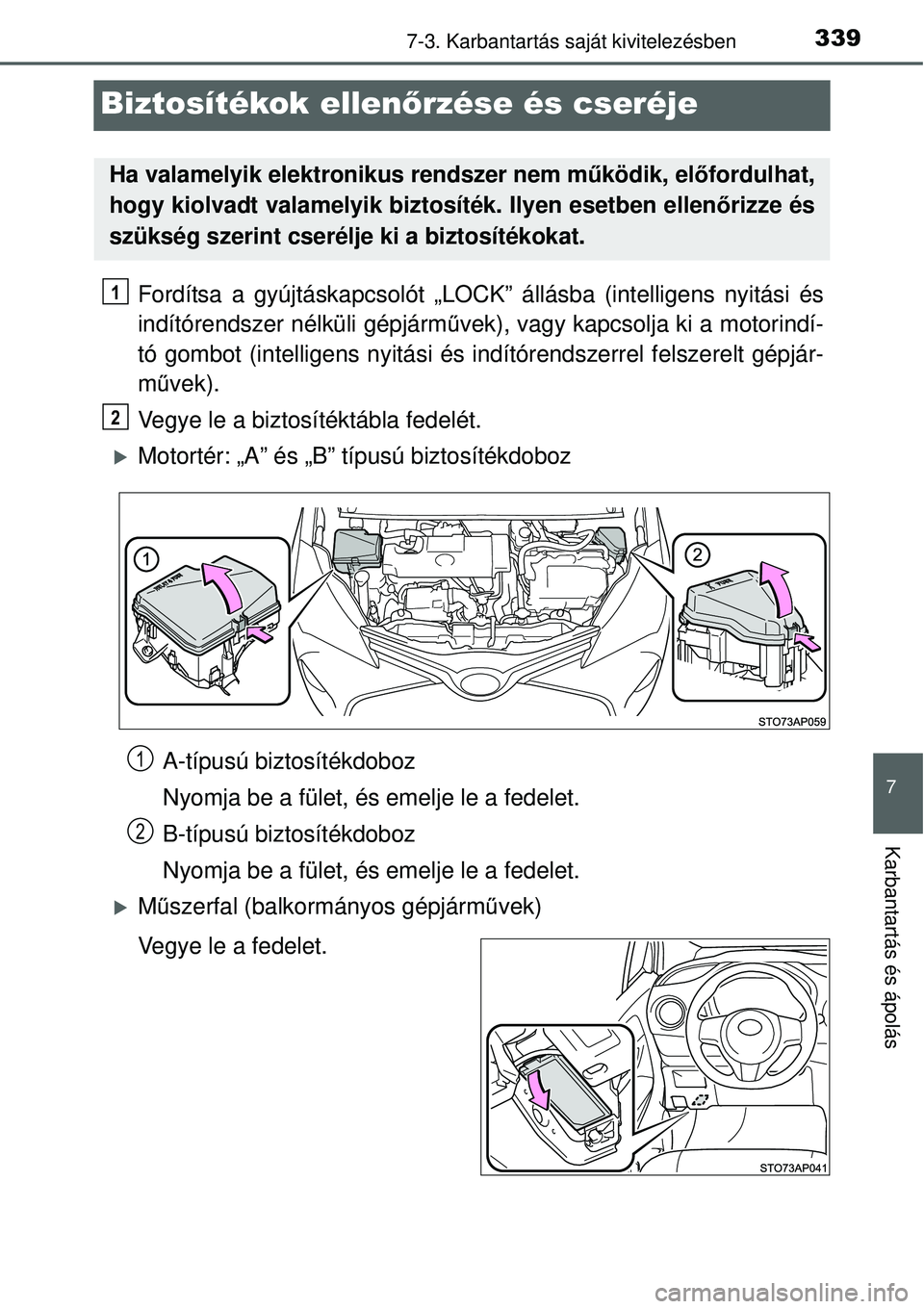

Biztosítékok ellenőrzése és cseréje
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motorindí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Vegye le a biztosítéktábla fedelét.
XMotortér: „A” és „B” típusú biztosítékdoboz
A-típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
B-típusú biztosítékdoboz
Nyomja be a fület, és emelje le a fedelet.
XMűszerfal (balkormányos gépjárművek)
Vegye le a fedelet.
Ha valamelyik elektronikus rendszer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosíték. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2
1
2

3407-3. Karbantartás saját kivitelezésben

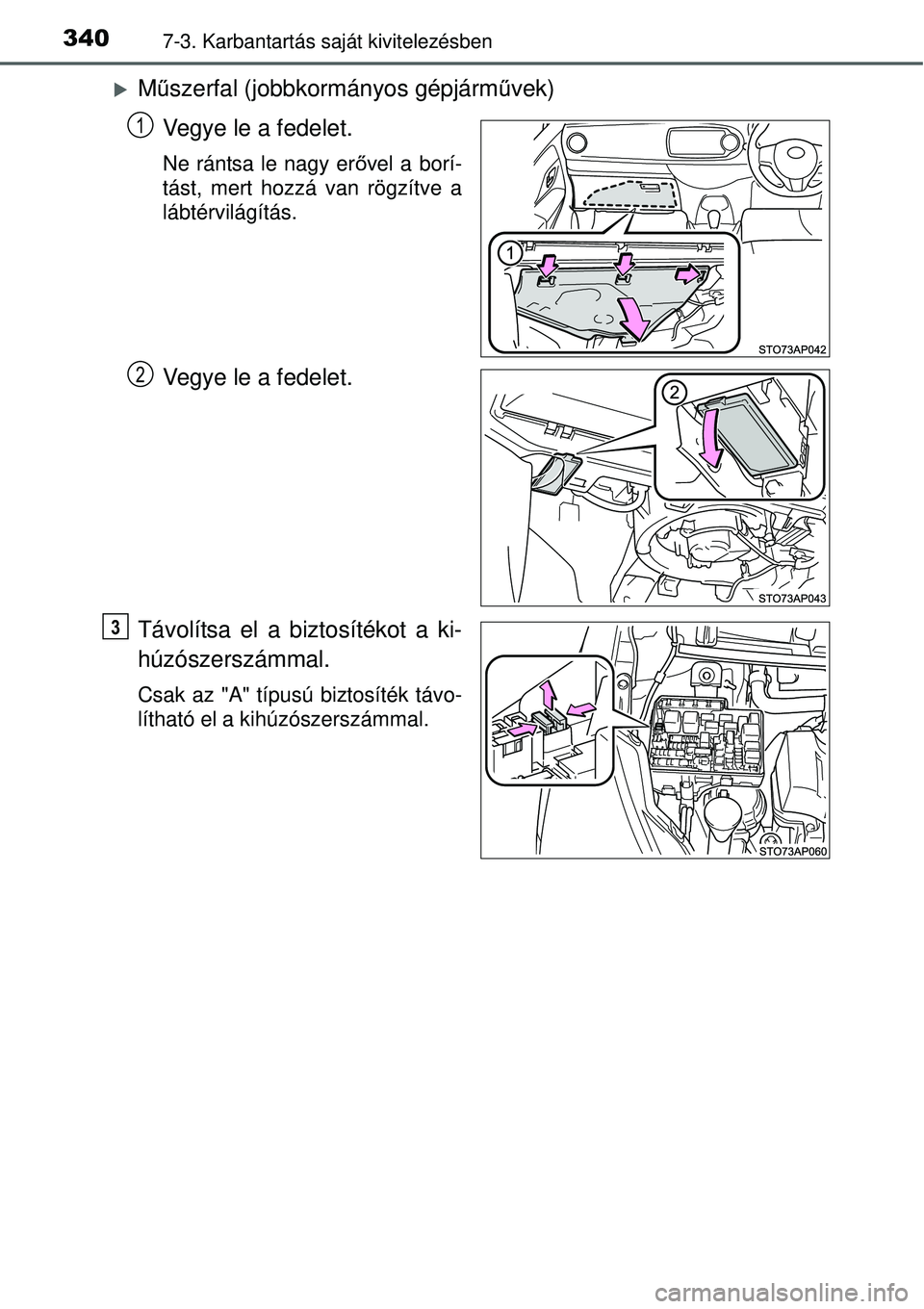

XMűszerfal (jobbkormányos gépjárművek)
Vegye le a fedelet.
Ne rántsa le nagy erővel a borí-
tást, mert hozzá van rögzítve a
lábtérvilágítás.
Vegye le a fedelet.
Távolítsa el a biztosítékot a ki-
húzószerszámmal.
Csak az "A" típusú biztosíték távo-
lítható el a kihúzószerszámmal.
1
2
3

3417-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

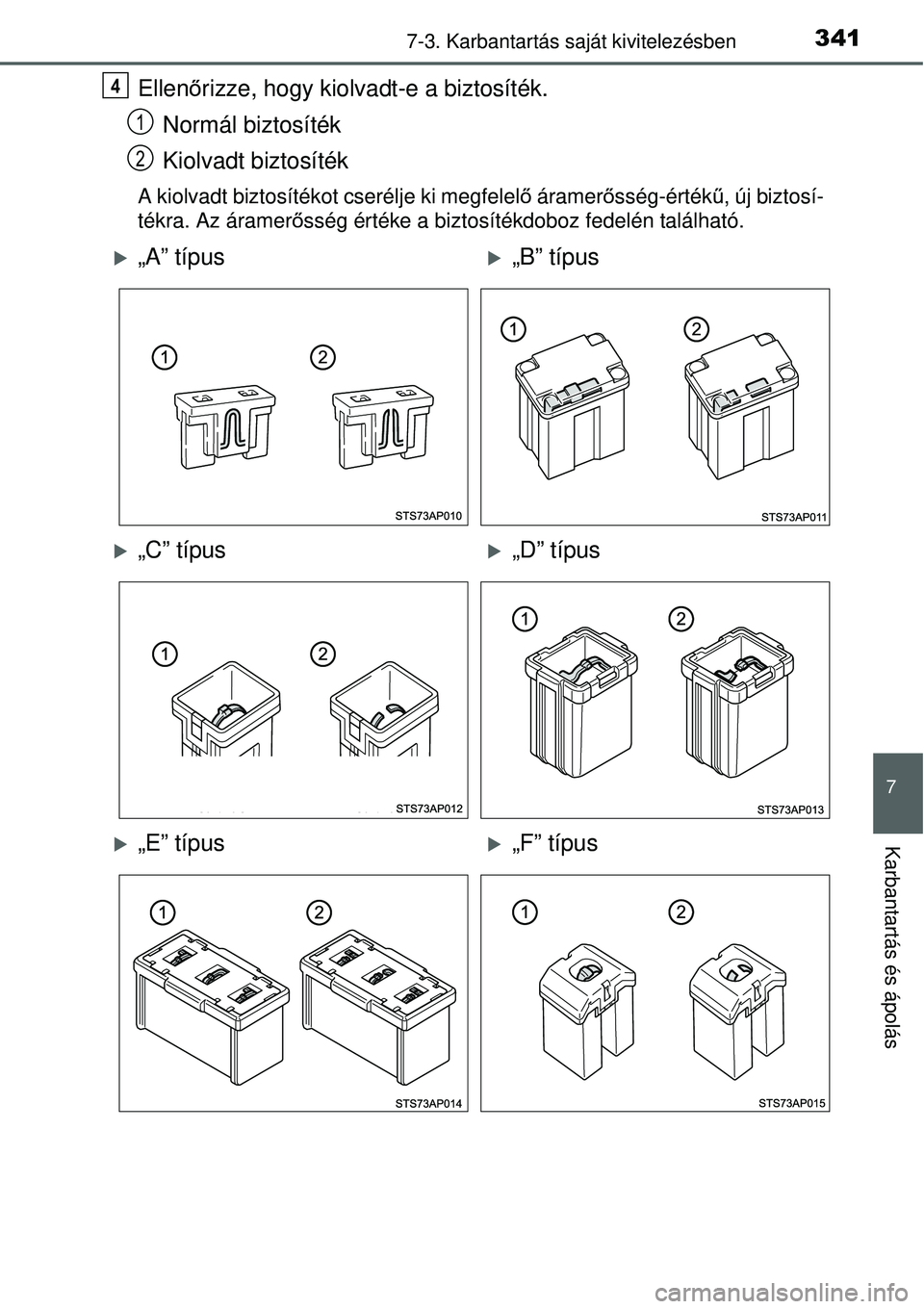

Ellenőrizze, hogy kiolvadt-e a biztosíték.
Normál biztosíték
Kiolvadt biztosíték
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-értékű, új biztosí-
tékra. Az áramerősség értéke a biztosítékdoboz fedelén található.
4
1
2
X„A” típusX„B” típus
X„C” típusX„D” típus
X„E” típusX„F” típus

3427-3. Karbantartás saját kivitelezésben
QA biztosíték kicserélése után
O
Ha a lámpák a biztosíték cseréjét követően sem világítanak, lehet, hogy izzót kell
cserélni. (→344. o.)
OHa a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárművet hivatalos To-
yota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felsze-
reléssel rendelkező szakembernél.
QHa egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékköteget a ká-
rosodástól.
QIzzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz tervezett, eredeti Toyota
termékeket használjon. Mivel egyes izzók a túlterhelés megakadályozására tervezett
áramkörökhöz csatlakoznak, a nem eredeti vagy a nem ehhez a gépjárműhöz terve-
zett alkatrészek használhatatlannak bizonyulhatnak.
X„G” típus

3437-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Q
A rendszer üzemzavarának és a gépjármű kigyulladásának megelőzése érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket.
A szabályok be nem tartása a gépjármű károsodását, illetve tüzet vagy sérülést
okozhat.
OSoha ne használjon magasabb áramerősségű biztosítékot vagy egyéb tárgyat a
kiolvadt biztosíték helyett.
OMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
ONe módosítsa a biztosítékokat vagy a biztosítékdobozokat.
QBiztosítékdoboz a teljesítményszabályozó-egység mellett
Soha ne ellenőrizze és cserélje ki a biztosítékokat, mivel a biztosítékdoboz közelé-
ben nagyfeszültségű alkatrészek és vezetékek találhatóak.
Ellenkező esetben áramütést szenvedhet, mely súlyos személyi sérüléssel vagy ha-
lállal járhat.
FIGYELEM
QBiztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljából minél
hamarabb forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakemberhez.

3447-3. Karbantartás saját kivitelezésben

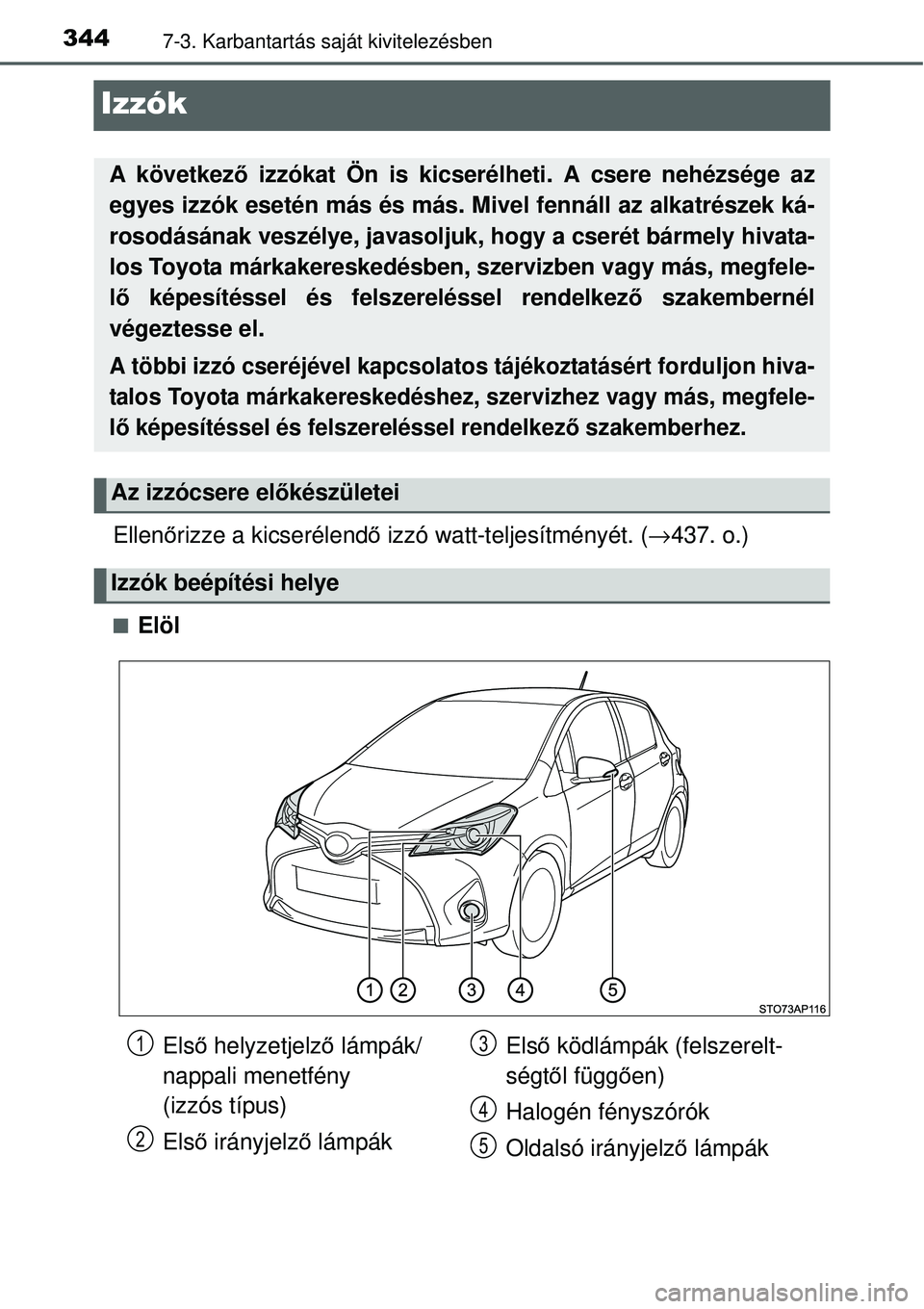

Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (→437. o.)
QElöl
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek ká-
rosodásának veszélye, javasoljuk, hogy a cserét bármely hivata-
los Toyota márkakereskedésben, szervizben vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakembernél
végeztesse el.
A többi izzó cseréjével kapcsolatos tájékoztatásért forduljon hiva-
talos Toyota márkakereskedéshez, szervizhez vagy más, megfele-
lő képesítéssel és felszereléssel rendelkező szakemberhez.
Az izzócsere előkészületei
Izzók beépítési helye
Első helyzetjelző lámpák/
nappali menetfény
(izzós típus)
Első irányjelző lámpákElső ködlámpák (felszerelt-
ségtől függően)
Halogén fényszórók
Oldalsó irányjelző lámpák1
2
3
4
5
