2014 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

3297-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

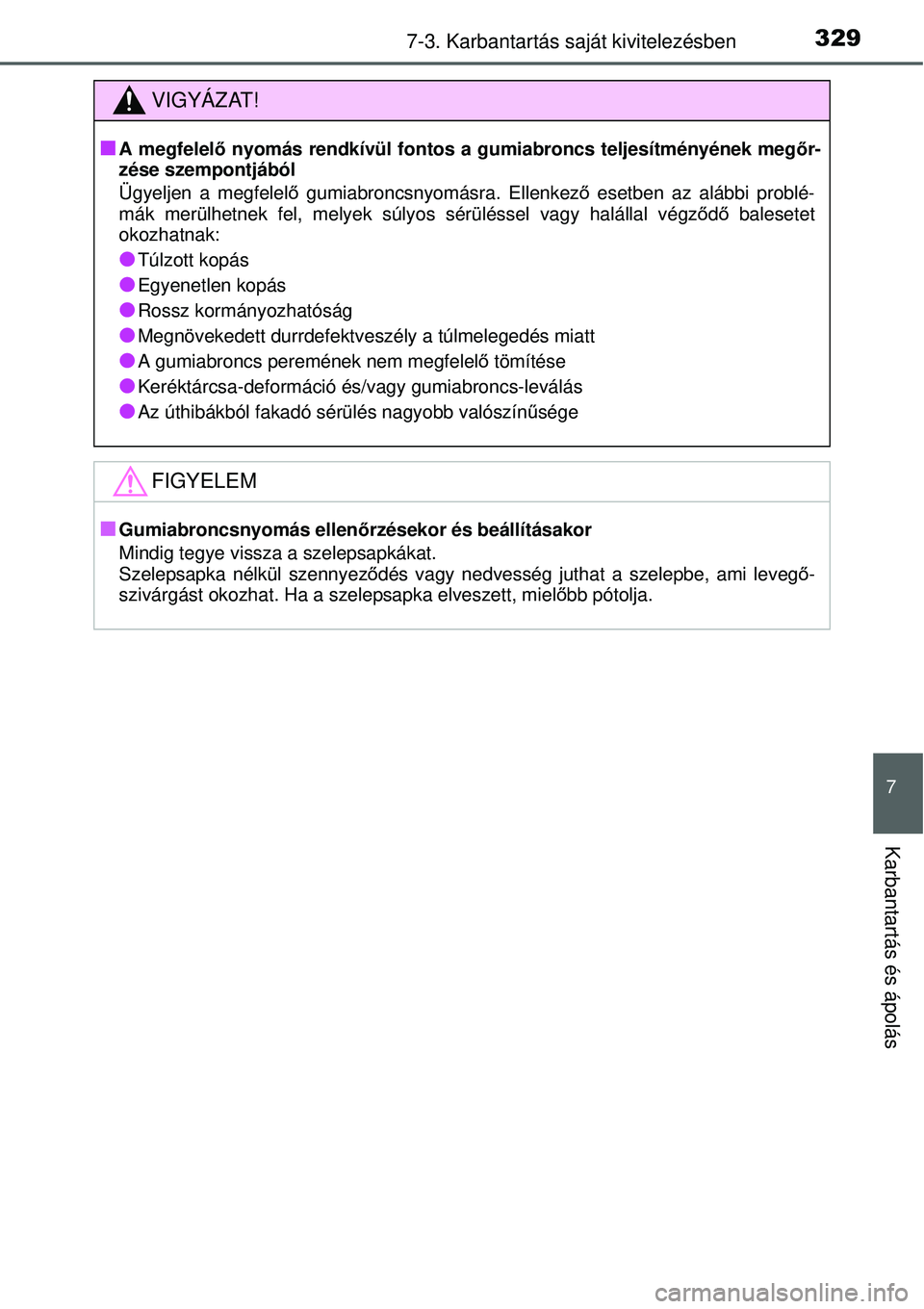

VIGYÁZAT!
Q
A megfelelő nyomás rendkívül fontos a gumiabroncs teljesítményének megőr-
zése szempontjából
Ügyeljen a megfelelő gumiabroncsnyomásra. Ellenkező esetben az alábbi problé-
mák merülhetnek fel, melyek súlyos sérüléssel vagy halállal végződő balesetet
okozhatnak:
OTúlzott kopás
OEgyenetlen kopás
ORossz kormányozhatóság
OMegnövekedett durrdefektveszély a túlmelegedés miatt
OA gumiabroncs peremének nem megfelelő tömítése
OKeréktárcsa-deformáció és/vagy gumiabroncs-leválás
OAz úthibákból fakadó sérülés nagyobb valószínűsége
FIGYELEM
QGumiabroncsnyomás ellenőrzésekor és beállításakor
Mindig tegye vissza a szelepsapkákat.
Szelepsapka nélkül szennyeződés vagy nedvesség juthat a szelepbe, ami levegő-
szivárgást okozhat. Ha a szelepsapka elveszett, mielőbb pótolja.

3307-3. Karbantartás saját kivitelezésben

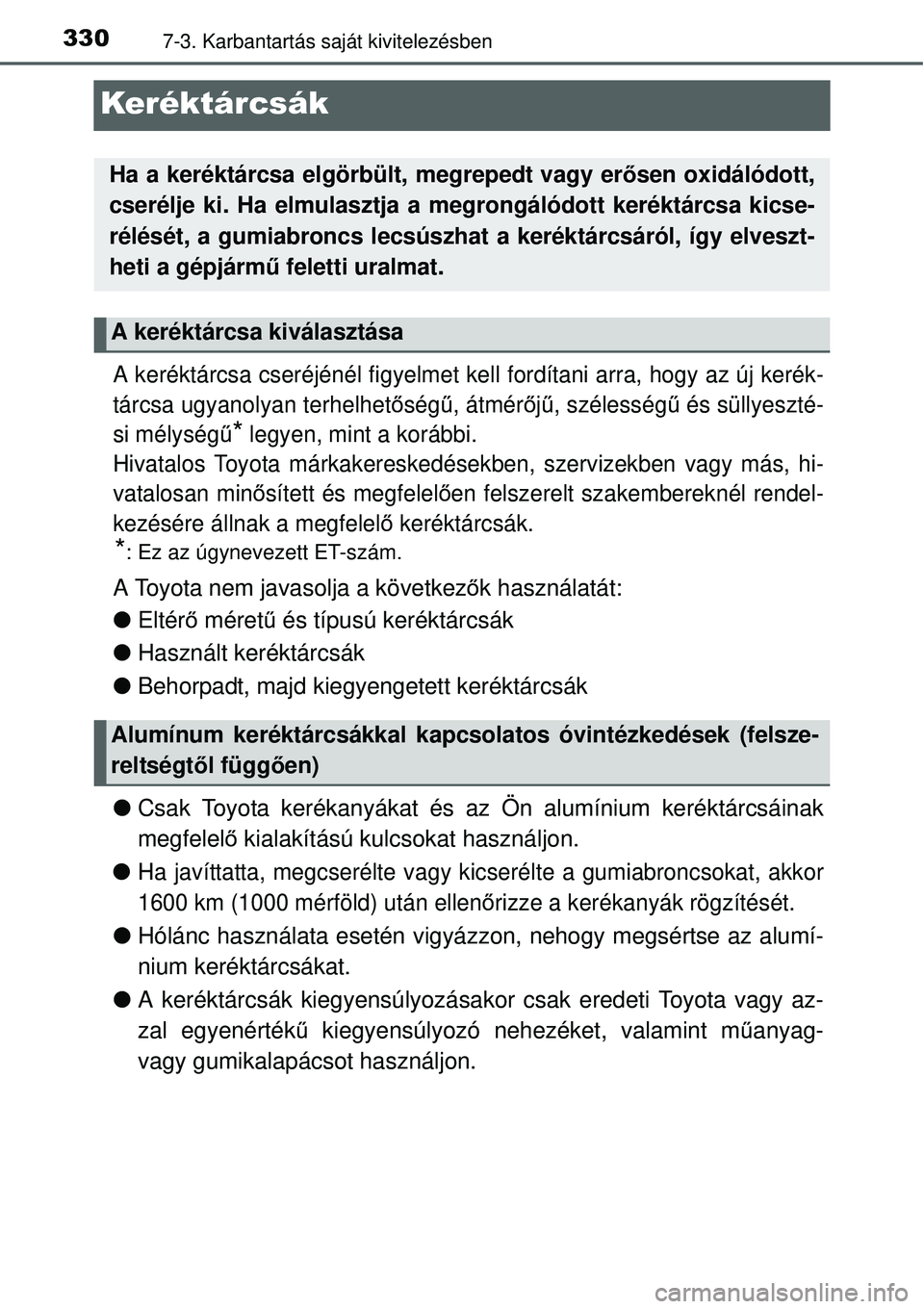

Keréktárcsák
A keréktárcsa cseréjénél figyelmet kell fordítani arra, hogy az új kerék-
tárcsa ugyanolyan terhelhetőségű, átmérőjű, szélességű és süllyeszté-
si mélységű
* legyen, mint a korábbi.
Hivatalos Toyota márkakereskedésekben, szervizekben vagy más, hi-
vatalosan minősített és megfelelően felszerelt szakembereknél rendel-
kezésére állnak a megfelelő keréktárcsák.
*: Ez az úgynevezett ET-szám.
A Toyota nem javasolja a következők használatát:
OEltérő méretű és típusú keréktárcsák
OHasznált keréktárcsák
OBehorpadt, majd kiegyengetett keréktárcsák
OCsak Toyota kerékanyákat és az Ön alumínium keréktárcsáinak
megfelelő kialakítású kulcsokat használjon.
O
Ha javíttatta, megcserélte vagy kicserélte a gumiabroncsokat, akkor
1600 km (1000 mérföld) után ellenőrizze a kerékanyák rögzítését.
OHólánc használata esetén vigyázzon, nehogy megsértse az alumí-
nium keréktárcsákat.
OA keréktárcsák kiegyensúlyozásakor csak eredeti Toyota vagy az-
zal egyenértékű kiegyensúlyozó nehezéket, valamint műanyag-
vagy gumikalapácsot használjon.
Ha a keréktárcsa elgörbült, megrepedt vagy erősen oxidálódott,
cserélje ki. Ha elmulasztja a megrongálódott keréktárcsa kicse-
rélését, a gumiabroncs lecsúszhat a keréktárcsáról, így elveszt-
heti a gépjármű feletti uralmat.
A keréktárcsa kiválasztása
Alumínum keréktárcsákkal kapcsolatos óvintézkedések (felsze-
reltségtől függően)

3317-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

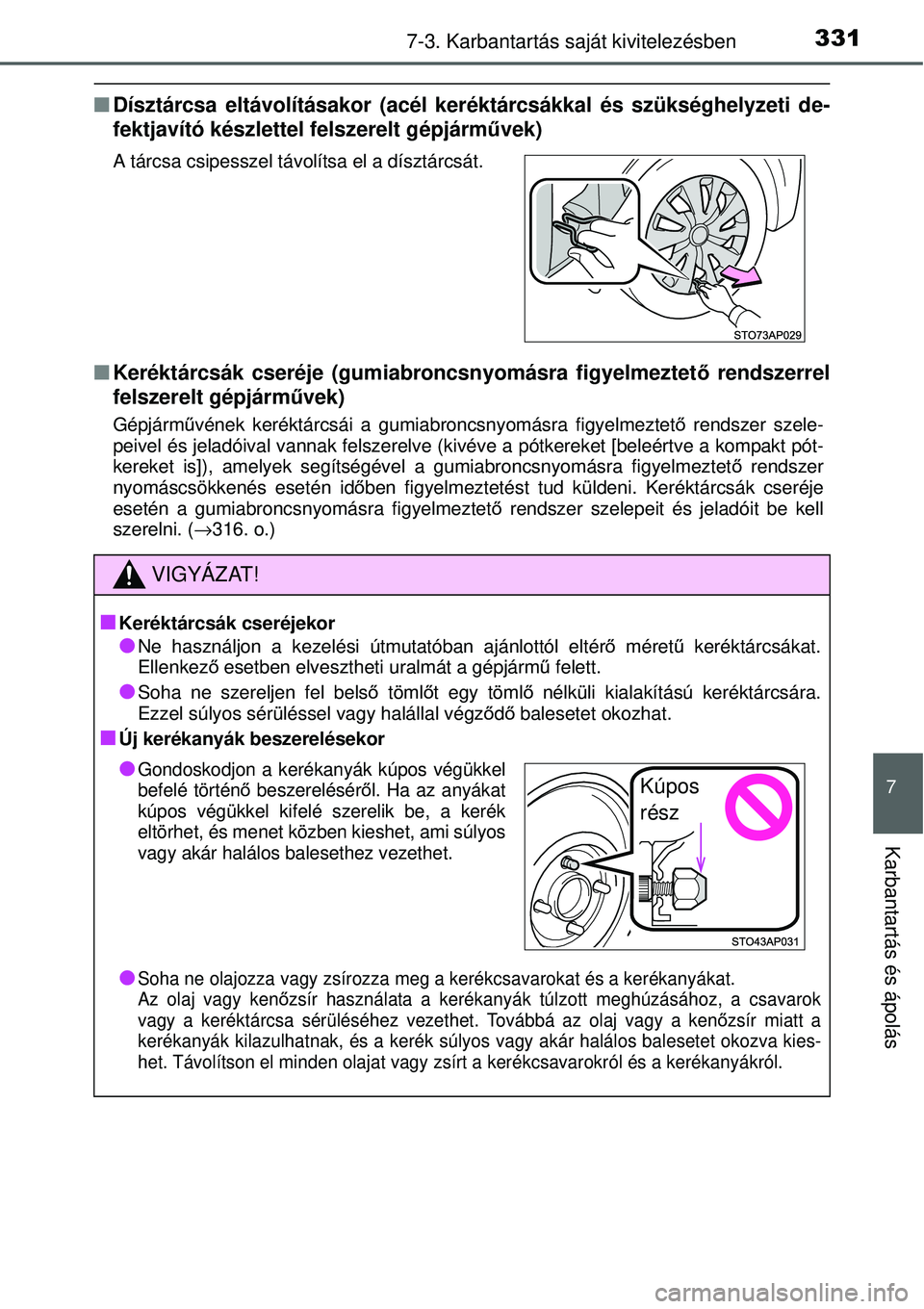

QDísztárcsa eltávolításakor (acél keréktárcsákkal és szükséghelyzeti de-
fektjavító készlettel felszerelt gépjárművek)
QKeréktárcsák cseréje (gumiabroncsnyomásra figyelmeztető rendszerrel
felszerelt gépjárművek)
Gépjárművének keréktárcsái a gumiabroncsnyomásra figyelmeztető rendszer szele-
peivel és jeladóival vannak felszerelve (kivéve a pótkereket [beleértve a kompakt pót-
kereket is]), amelyek segítségével a gumiabroncsnyomásra figyelmeztető rendszer
nyomáscsökkenés esetén időben figyelmeztetést tud küldeni. Keréktárcsák cseréje
esetén a gumiabroncsnyomásra figyelmeztető rendszer szelepeit és jeladóit be kell
szerelni. (→316. o.) A tárcsa csipesszel távolítsa el a dísztárcsát.
VIGYÁZAT!
Q
Keréktárcsák cseréjekor
ONe használjon a kezelési útmutatóban ajánlottól eltérő méretű keréktárcsákat.
Ellenkező esetben elvesztheti uralmát a gépjármű felett.
OSoha ne szereljen fel belső tömlőt egy tömlő nélküli kialakítású keréktárcsára.
Ezzel súlyos sérüléssel vagy halállal végződő balesetet okozhat.
QÚj kerékanyák beszerelésekor
OSoha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerékanyákat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásához, a csavarok
vagy a keréktárcsa sérüléséhez vezethet. Továbbá az olaj vagy a kenőzsír miatt a
kerékanyák kilazulhatnak, és a kerék súlyos vagy akár halálos balesetet okozva kies-
het. Távolítson el minden olajat vagy zsírt a kerékcsavarokról és a kerékanyákról.
OGondoskodjon a kerékanyák kúpos végükkelbefelé történő beszereléséről. Ha az anyákat
kúpos végükkel kifelé szerelik be, a kerék
eltörhet, és menet közben kieshet, ami súlyos
vagy akár halálos balesethez vezethet.Kúpos
rész

3327-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
Q

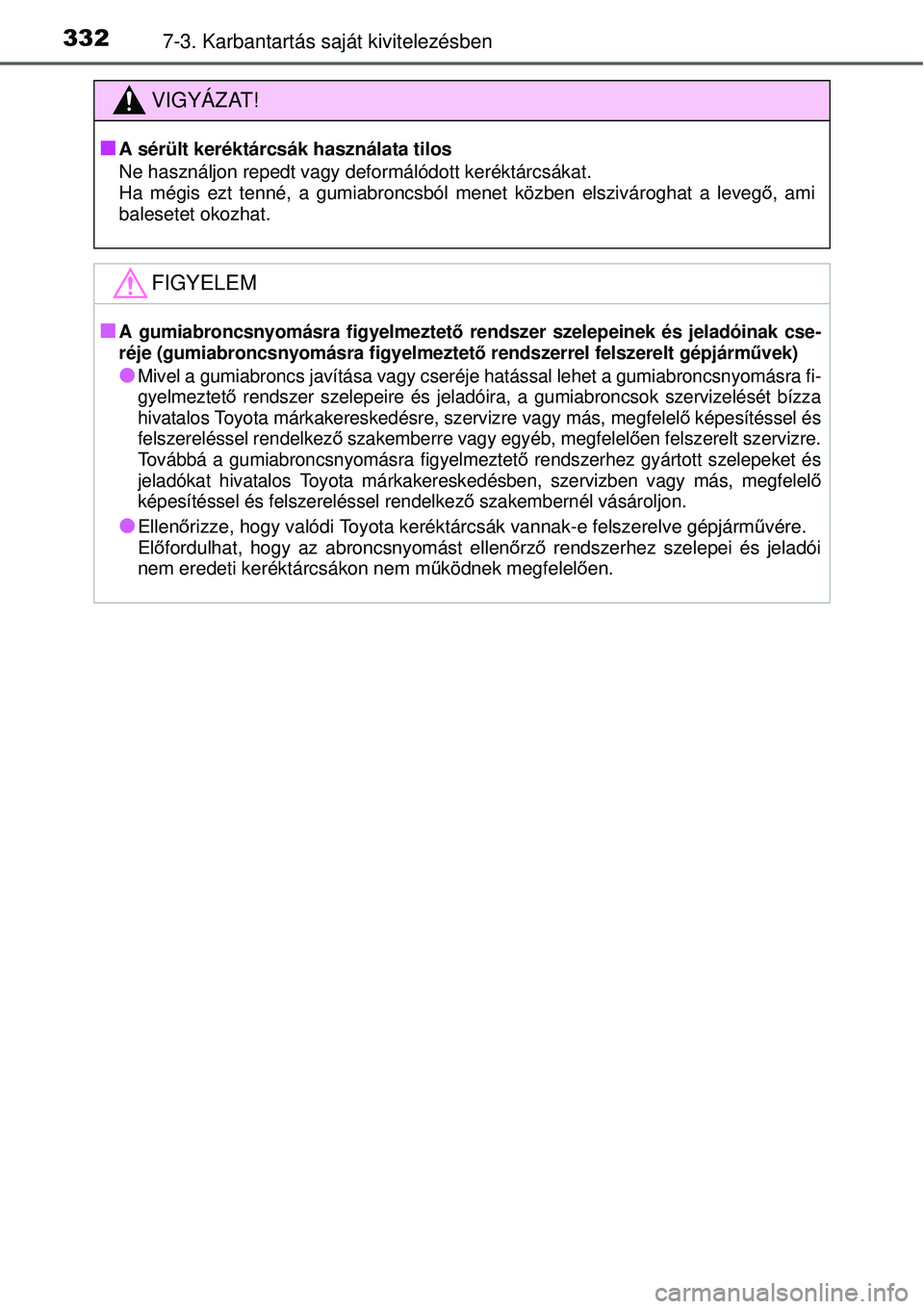

A sérült keréktárcsák használata tilos
Ne használjon repedt vagy deformálódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncsból menet közben elszivároghat a levegő, ami
balesetet okozhat.
FIGYELEM
QA gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jeladóinak cse-
réje (gumiabroncsnyomásra figyelmeztető rendszerrel felszerelt gépjárművek)
OMivel a gumiabroncs javítása vagy cseréje hatással lehet a gumiabroncsnyomásra fi-
gyelmeztető rendszer szelepeire és jeladóira, a gumiabroncsok szervizelését bízza
hivatalos Toyota márkakereskedésre, szervizre vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakemberre vagy egyéb, megfelelően felszerelt szervizre.
Továbbá a gumiabroncsnyomásra figyelmeztető rendszerhez gyártott szelepeket és
jeladókat hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakembernél vásároljon.
OEllenőrizze, hogy valódi Toyota keréktárcsák vannak-e felszerelve gépjárművére.
Előfordulhat, hogy az abroncsnyomást ellenőrző rendszerhez szelepei és jeladói
nem eredeti keréktárcsákon nem működnek megfelelően.

3337-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

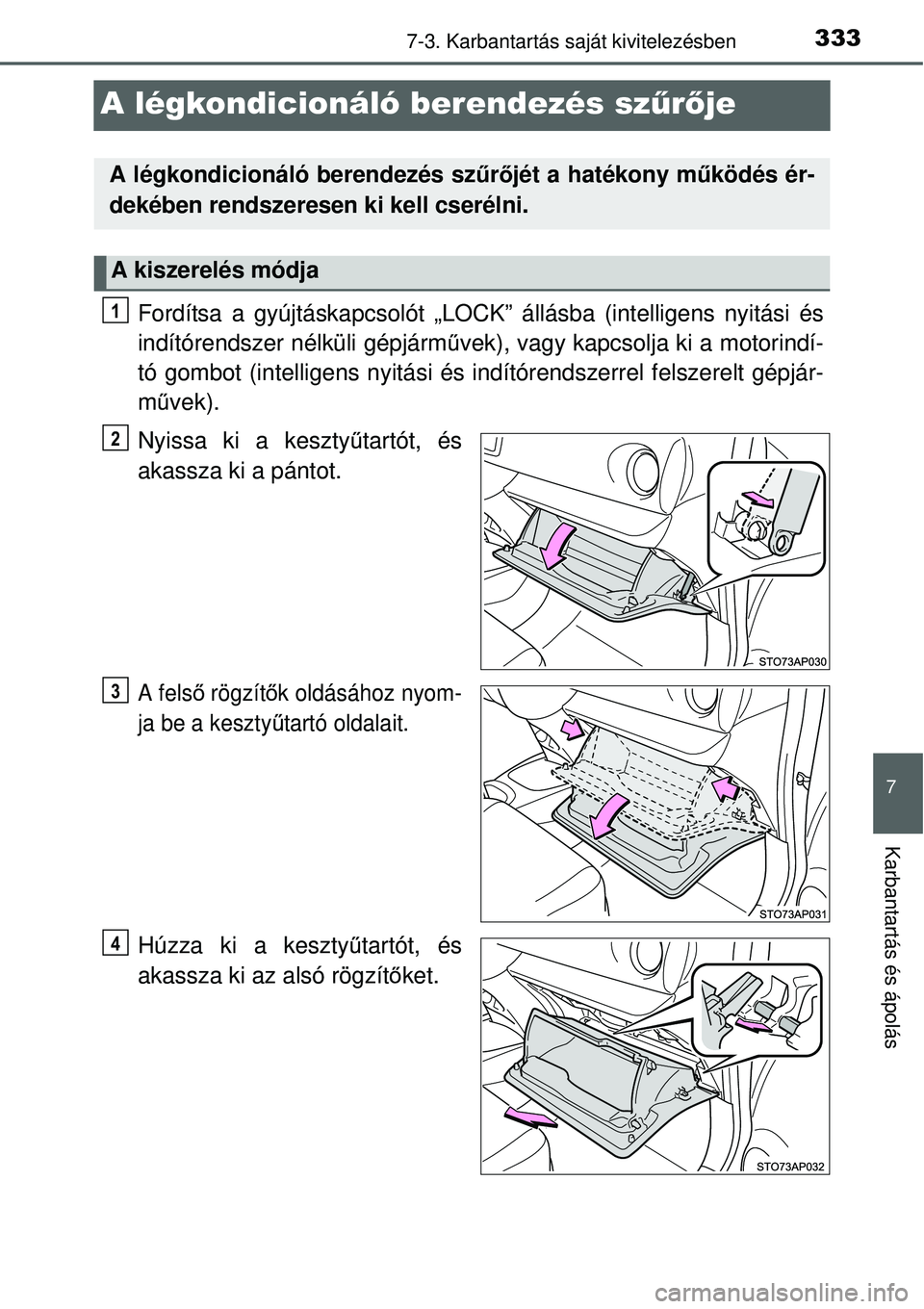

A légkondicionáló berendezés szűrője
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens nyitási és
indítórendszer nélküli gépjárművek), vagy kapcsolja ki a motorindí-
tó gombot (intelligens nyitási és indítórendszerrel felszerelt gépjár-
művek).
Nyissa ki a kesztyűtartót, és
akassza ki a pántot.
A felső rögzítők oldásához nyom-
ja be a kesztyűtartó oldalait.
Húzza ki a kesztyűtartót, és
akassza ki az alsó rögzítőket.
A légkondicionáló berendezés szűrőjét a hatékony működés ér-
dekében rendszeresen ki kell cserélni.
A kiszerelés módja
1
2
3
4

3347-3. Karbantartás saját kivitelezésben

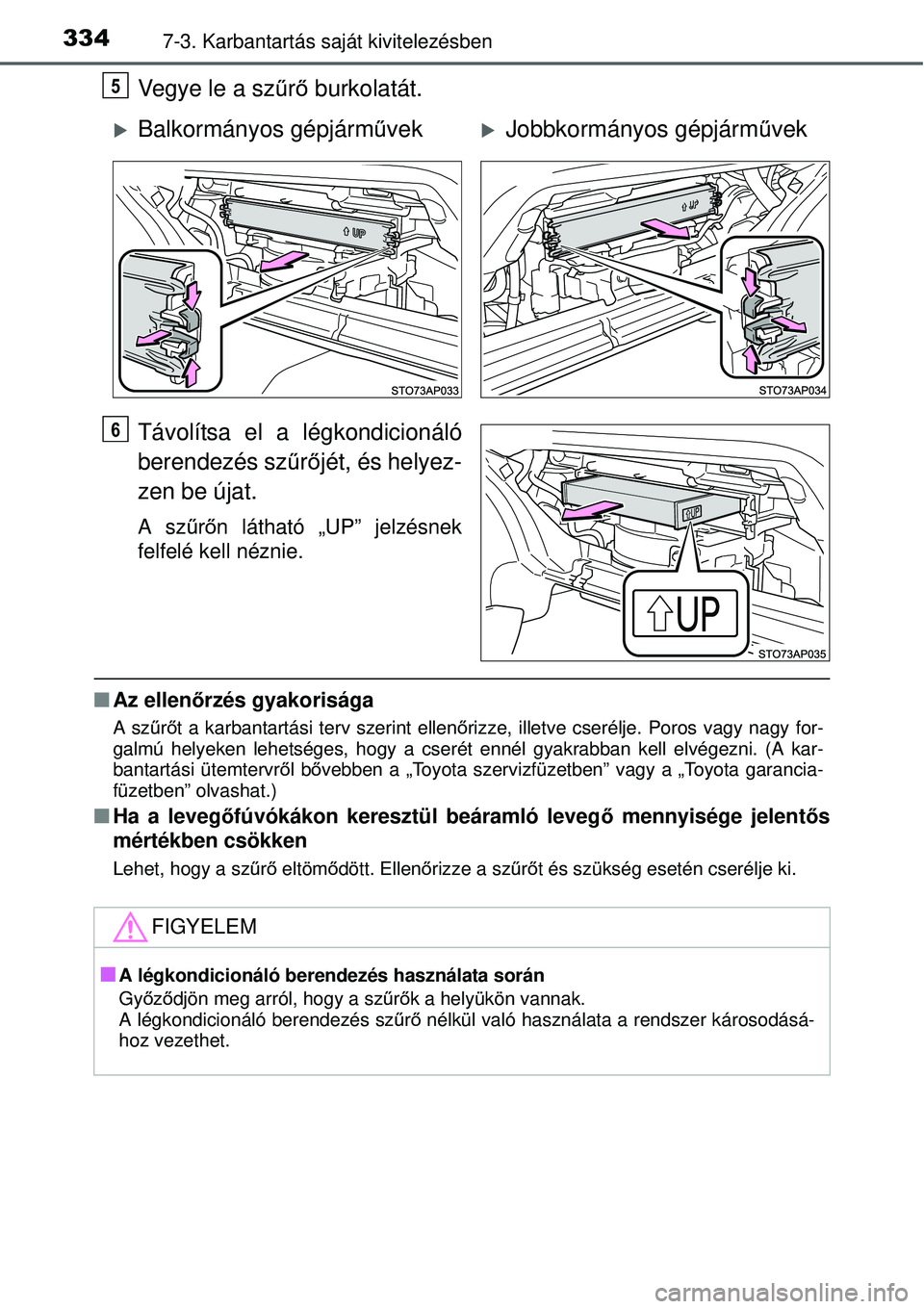

Vegye le a szűrő burkolatát.
Távolítsa el a légkondicionáló
berendezés szűrőjét, és helyez-
zen be újat.
A szűrőn látható „UP” jelzésnek
felfelé kell néznie.
QAz ellenőrzés gyakorisága
A szűrőt a karbantartási terv szerint ellenőrizze, illetve cserélje. Poros vagy nagy for-
galmú helyeken lehetséges, hogy a cserét ennél gyakrabban kell elvégezni. (A kar-
bantartási ütemtervről bővebben a „Toyota szervizfüzetben” vagy a „Toyota garancia-
füzetben” olvashat.)
QHa a levegőfúvókákon keresztül beáramló levegő mennyisége jelentős
mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellenőrizze a szűrőt és szükség esetén cserélje ki.
5
XBalkormányos gépjárművekXJobbkormányos gépjárművek
6
FIGYELEM
QA légkondicionáló berendezés használata során
Győződjön meg arról, hogy a szűrők a helyükön vannak.
A légkondicionáló berendezés szűrő nélkül való használata a rendszer károsodásá-
hoz vezethet.

3357-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

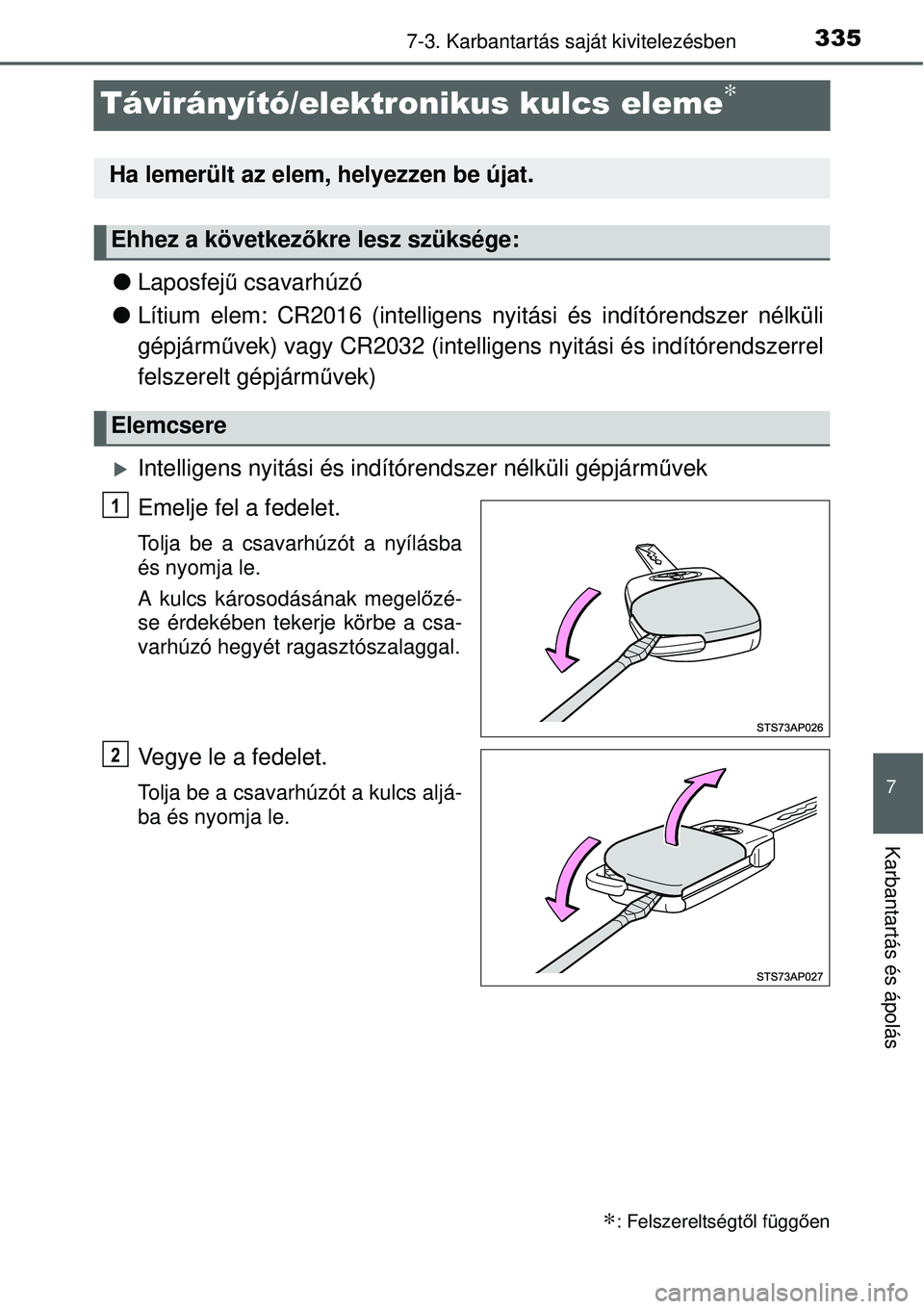

Távirányító/elektronikus kulcs eleme∗
OLaposfejű csavarhúzó
OLítium elem: CR2016 (intelligens nyitási és indítórendszer nélküli
gépjárművek) vagy CR2032 (intelligens nyitási és indítórendszerrel
felszerelt gépjárművek)
XIntelligens nyitási és indítórendszer nélküli gépjárművek
Emelje fel a fedelet.
Tolja be a csavarhúzót a nyílásba
és nyomja le.
A kulcs károsodásának megelőzé-
se érdekében tekerje körbe a csa-
varhúzó hegyét ragasztószalaggal.
Vegye le a fedelet.
Tolja be a csavarhúzót a kulcs aljá-
ba és nyomja le.
∗: Felszereltségtől függően
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2

3367-3. Karbantartás saját kivitelezésben

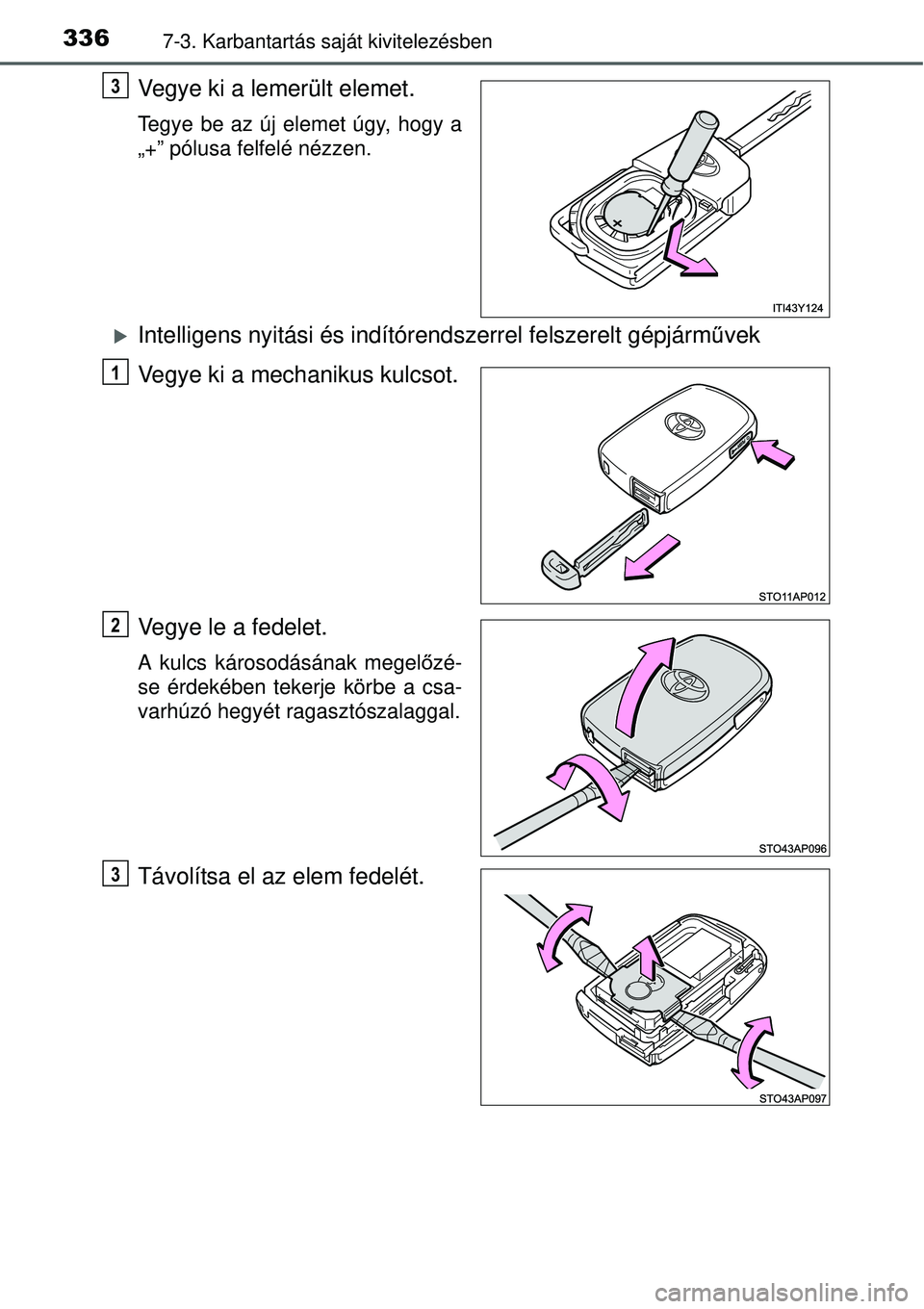

Vegye ki a lemerült elemet.
Tegye be az új elemet úgy, hogy a
„+” pólusa felfelé nézzen.
XIntelligens nyitási és indítórendszerrel felszerelt gépjárművek
Vegye ki a mechanikus kulcsot.
Vegye le a fedelet.
A kulcs károsodásának megelőzé-
se érdekében tekerje körbe a csa-
varhúzó hegyét ragasztószalaggal.
Távolítsa el az elem fedelét.
3
1
2
3
