2014 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

3457-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

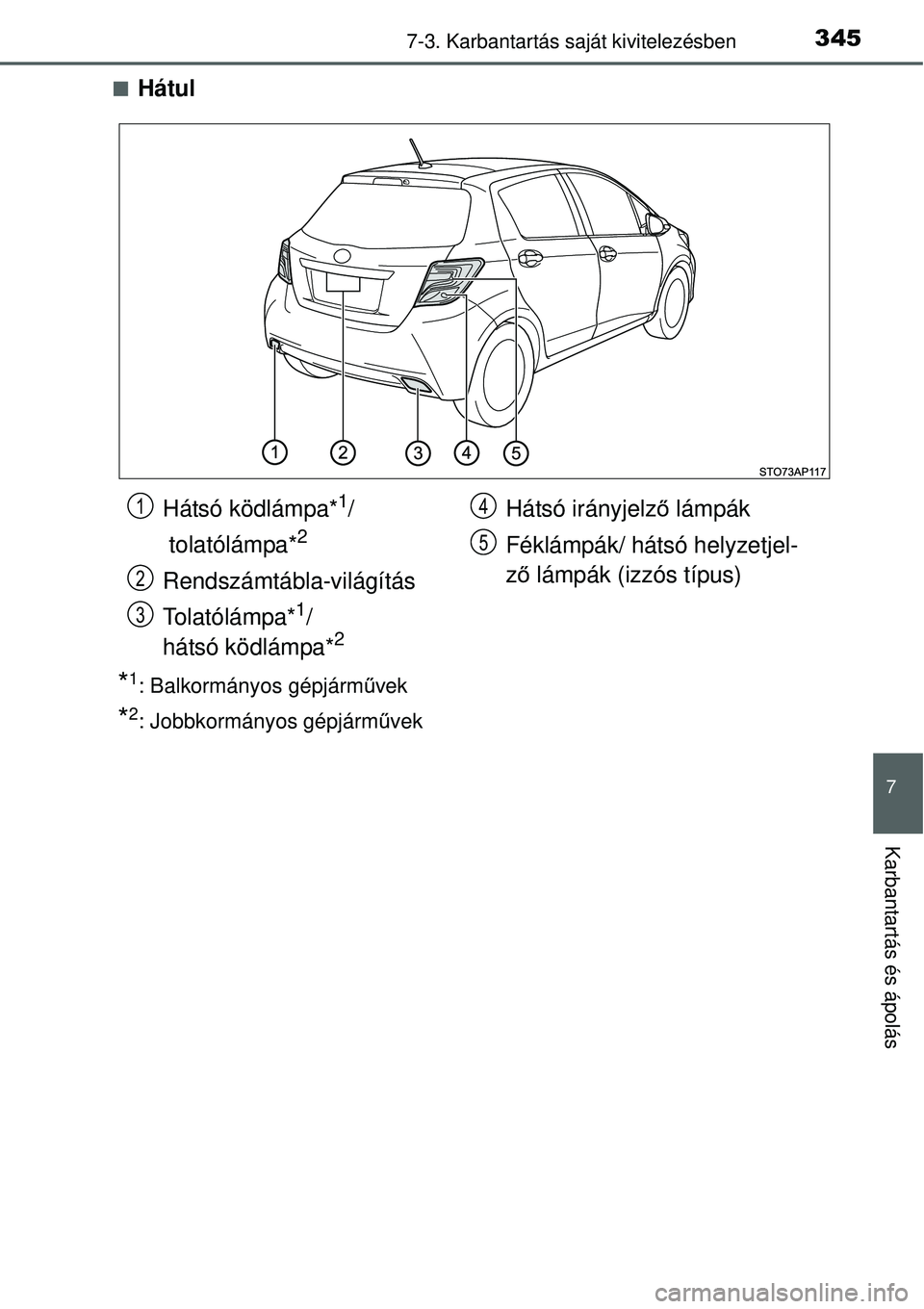

QHátul
*1: Balkormányos gépjárművek
*2: Jobbkormányos gépjárművek
Hátsó ködlámpa*1/
tolatólámpa*
2
Rendszámtábla-világítás
Tolatólámpa*
1/
hátsó ködlámpa*2
Hátsó irányjelző lámpák
Féklámpák/ hátsó helyzetjel-
ző lámpák (izzós típus)1
2
3
4
5

3467-3. Karbantartás saját kivitelezésben

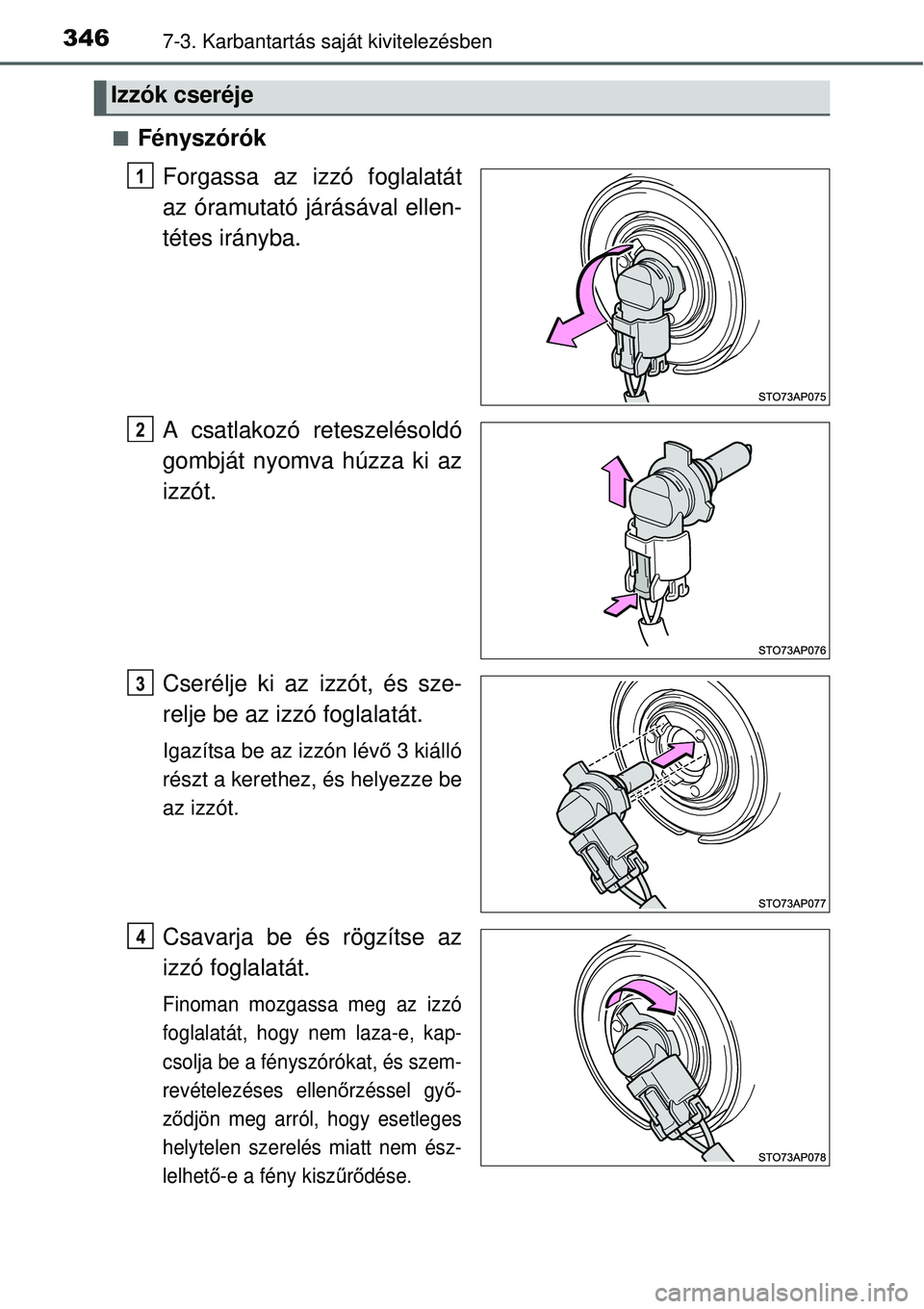

QFényszórók
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
A csatlakozó reteszelésoldó
gombját nyomva húzza ki az
izzót.
Cserélje ki az izzót, és sze-
relje be az izzó foglalatát.
Igazítsa be az izzón lévő 3 kiálló
részt a kerethez, és helyezze be
az izzót.
Csavarja be és rögzítse az
izzó foglalatát.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be a fényszórókat, és szem-
revételezéses ellenőrzéssel győ-
ződjön meg arról, hogy esetleges
helytelen szerelés miatt nem ész-
lelhető-e a fény kiszűrődése.
Izzók cseréje
1
2
3
14

3477-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

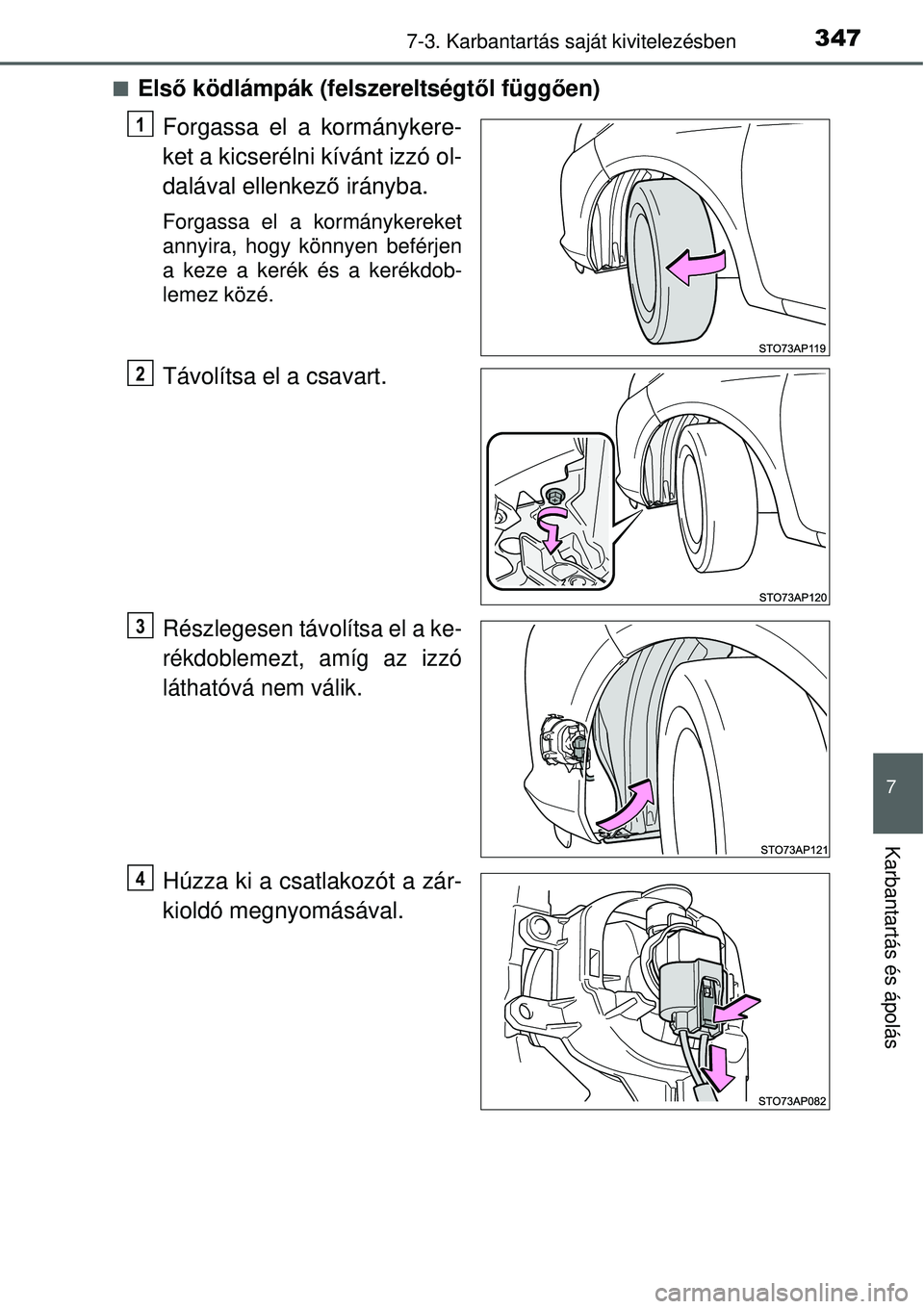

QElső ködlámpák (felszereltségtől függően)
Forgassa el a kormánykere-
ket a kicserélni kívánt izzó ol-
dalával ellenkező irányba.
Forgassa el a kormánykereket
annyira, hogy könnyen beférjen
a keze a kerék és a kerékdob-
lemez közé.
Távolítsa el a csavart.
Részlegesen távolítsa el a ke-
rékdoblemezt, amíg az izzó
láthatóvá nem válik.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
1
2
3
4

3487-3. Karbantartás saját kivitelezésben

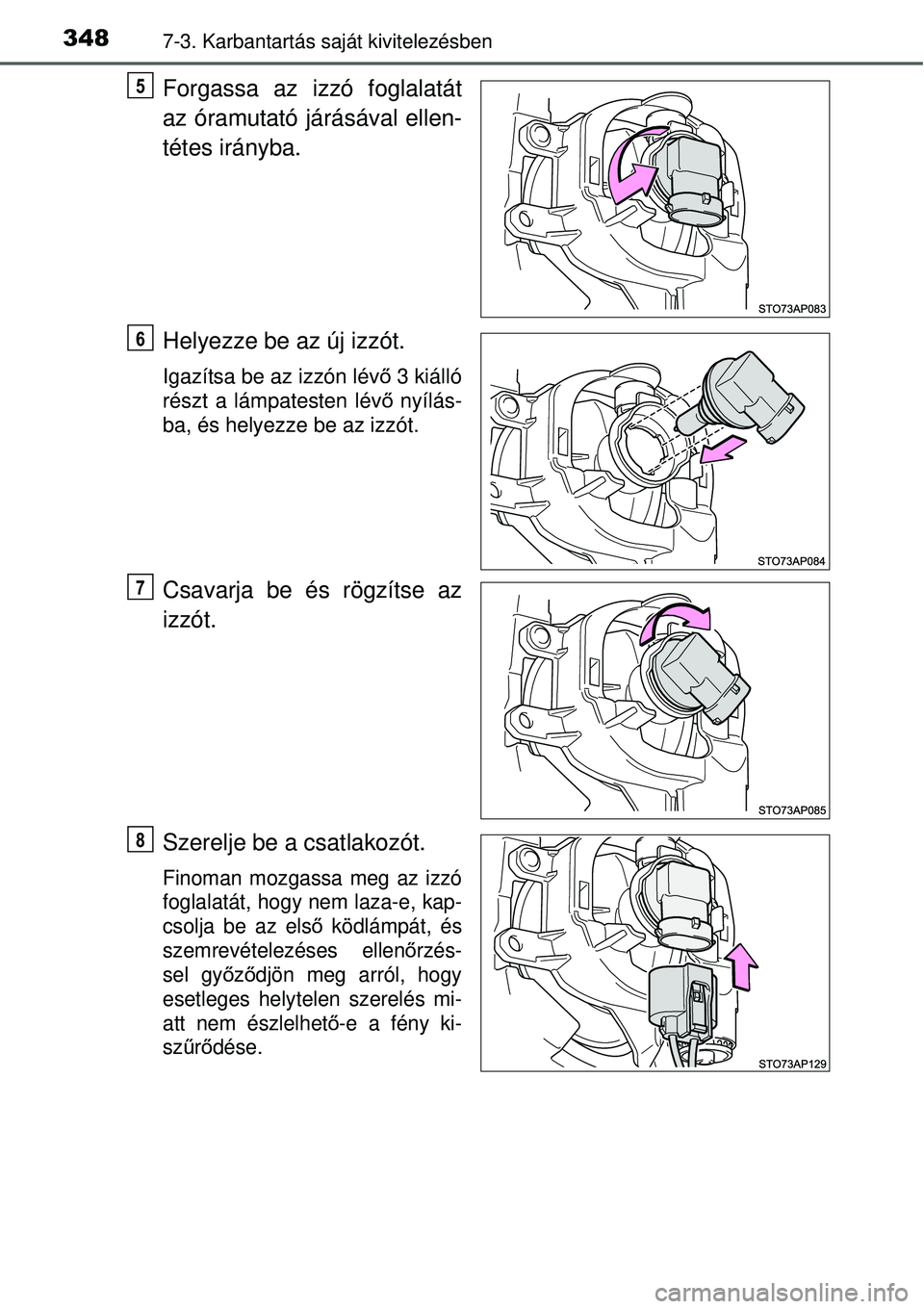

Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót.
Csavarja be és rögzítse az
izzót.
Szerelje be a csatlakozót.
Finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e, kap-
csolja be az első ködlámpát, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
5
6
7
8

3497-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

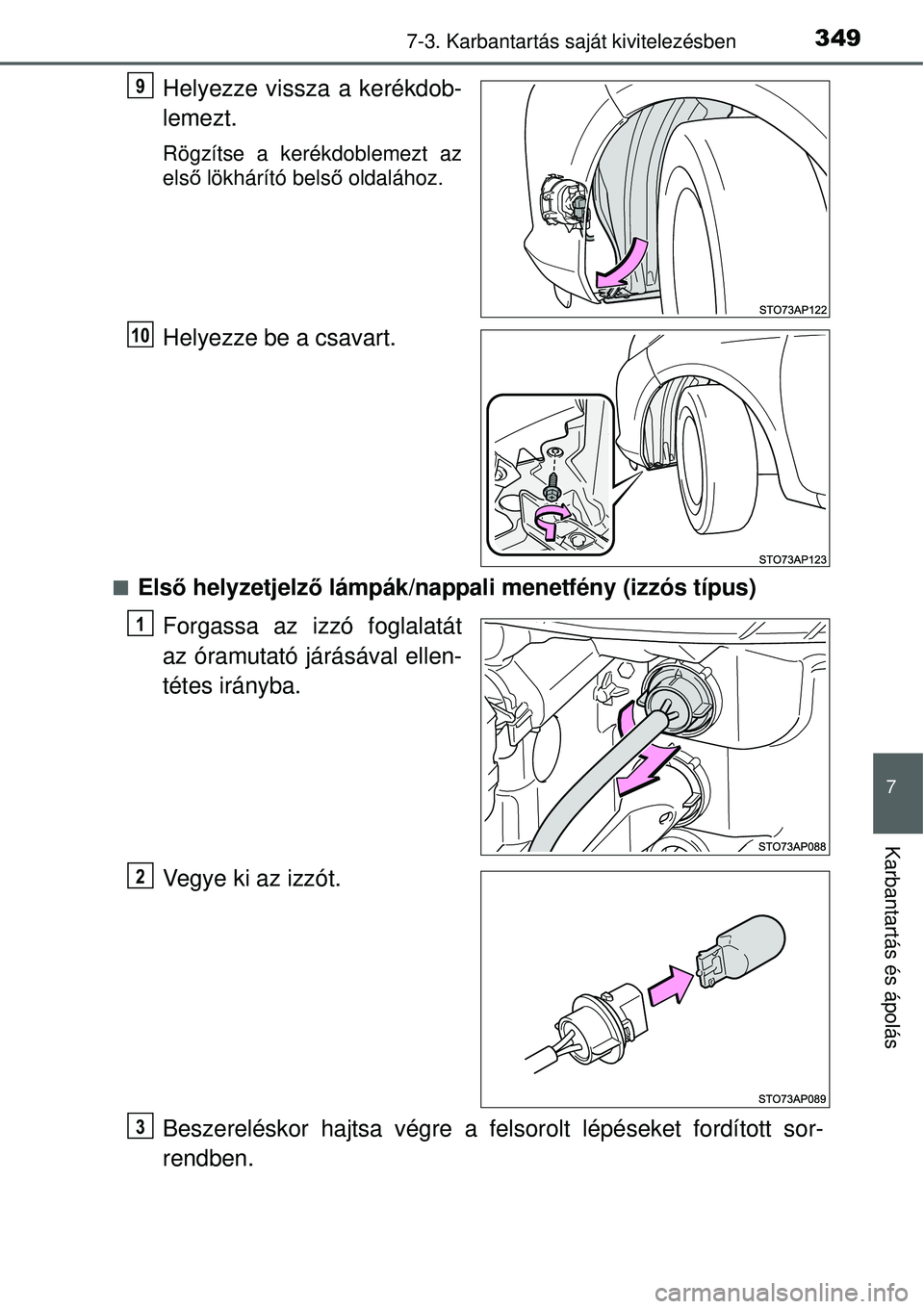

Helyezze vissza a kerékdob-
lemezt.
Rögzítse a kerékdoblemezt az
első lökhárító belső oldalához.
Helyezze be a csavart.
QElső helyzetjelző lámpák/nappali menetfény (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
9
10
1
2
3

3507-3. Karbantartás saját kivitelezésben

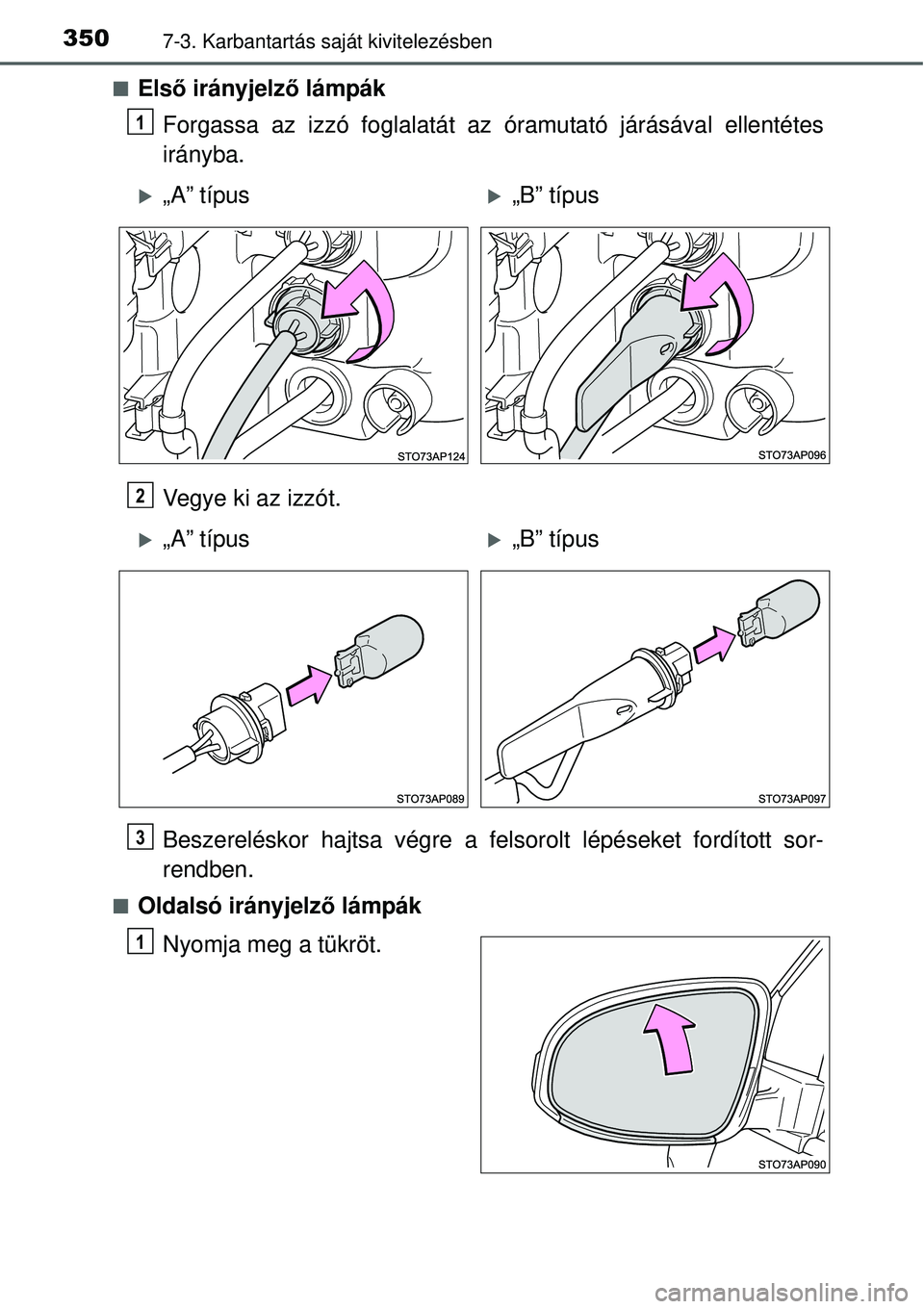

QElső irányjelző lámpák
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
QOldalsó irányjelző lámpák
Nyomja meg a tükröt.
1
X„A” típusX„B” típus
2
X„A” típusX„B” típus
3
1

3517-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

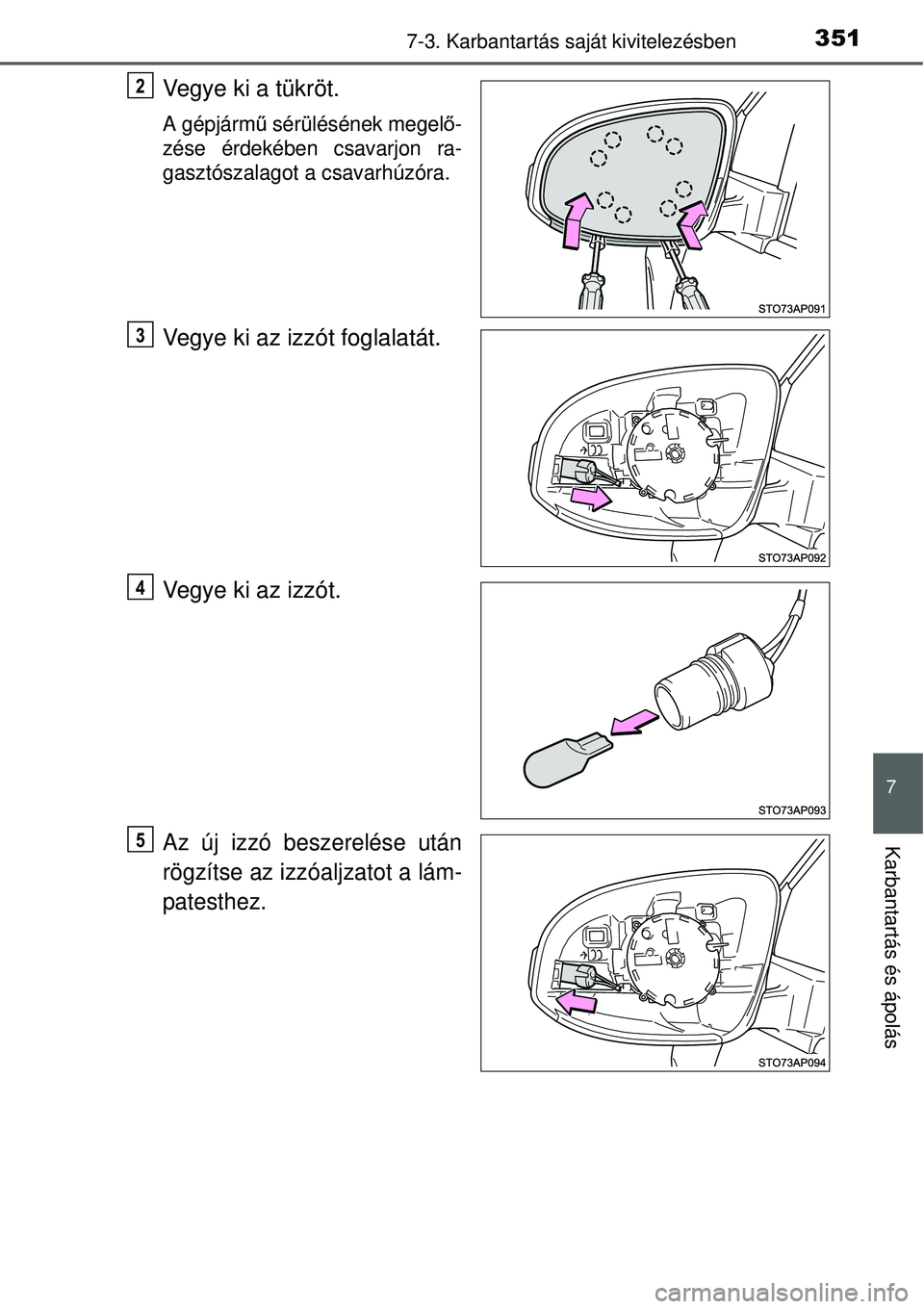

Vegye ki a tükröt.
A gépjármű sérülésének megelő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót foglalatát.
Vegye ki az izzót.
Az új izzó beszerelése után
rögzítse az izzóaljzatot a lám-
patesthez.
2
3
4
5

3527-3. Karbantartás saját kivitelezésben

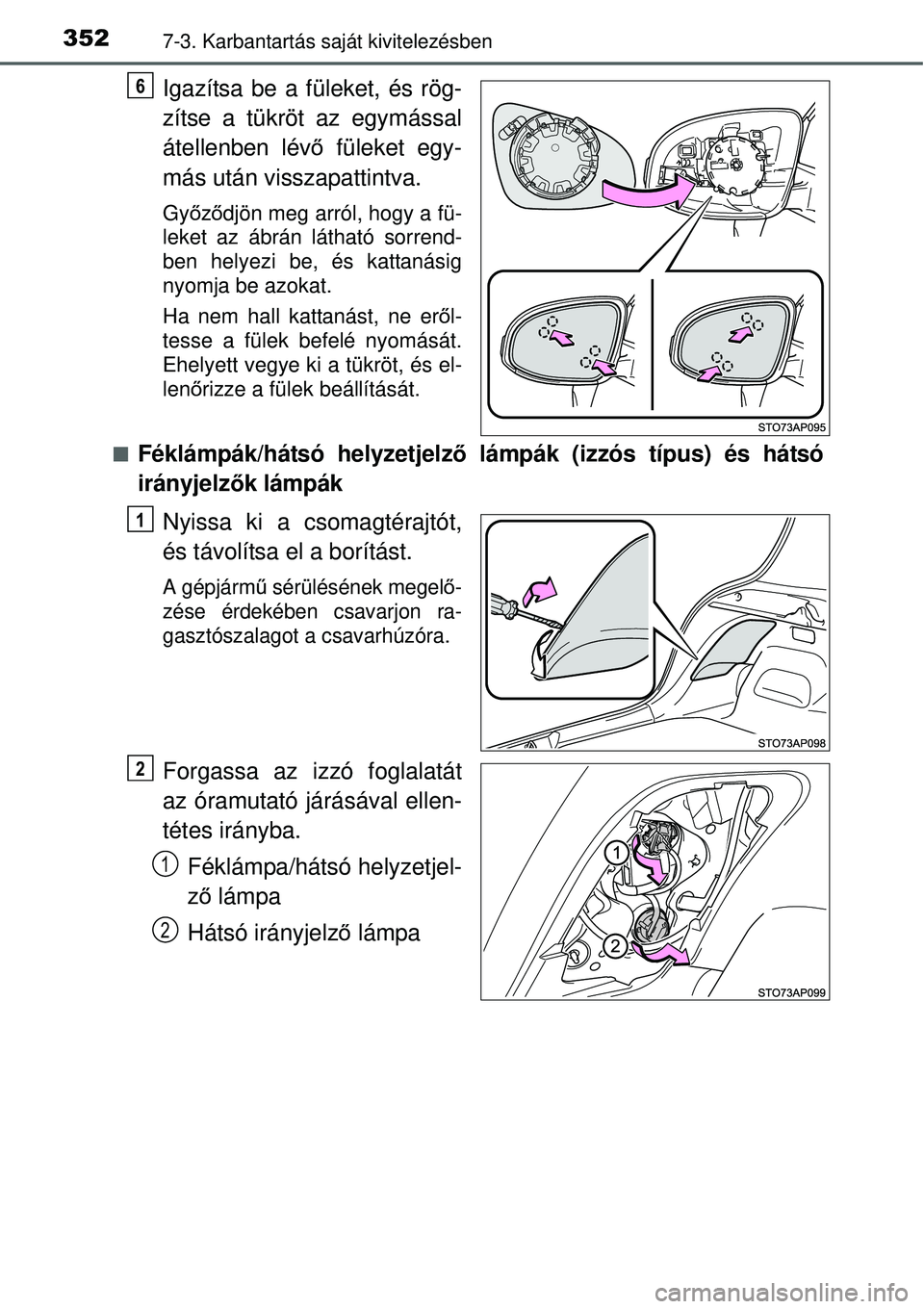

Igazítsa be a füleket, és rög-
zítse a tükröt az egymással
átellenben lévő füleket egy-
más után visszapattintva.
Győződjön meg arról, hogy a fü-
leket az ábrán látható sorrend-
ben helyezi be, és kattanásig
nyomja be azokat.
Ha nem hall kattanást, ne eről-
tesse a fülek befelé nyomását.
Ehelyett vegye ki a tükröt, és el-
lenőrizze a fülek beállítását.
Q
Féklámpák/hátsó helyzetjelző lámpák (izzós típus) és hátsó
irányjelzők lámpák
Nyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének megelő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
6
1
2
1
2
