2014 TOYOTA YARIS HYBRID Kezelési útmutató (in Hungarian)

3537-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

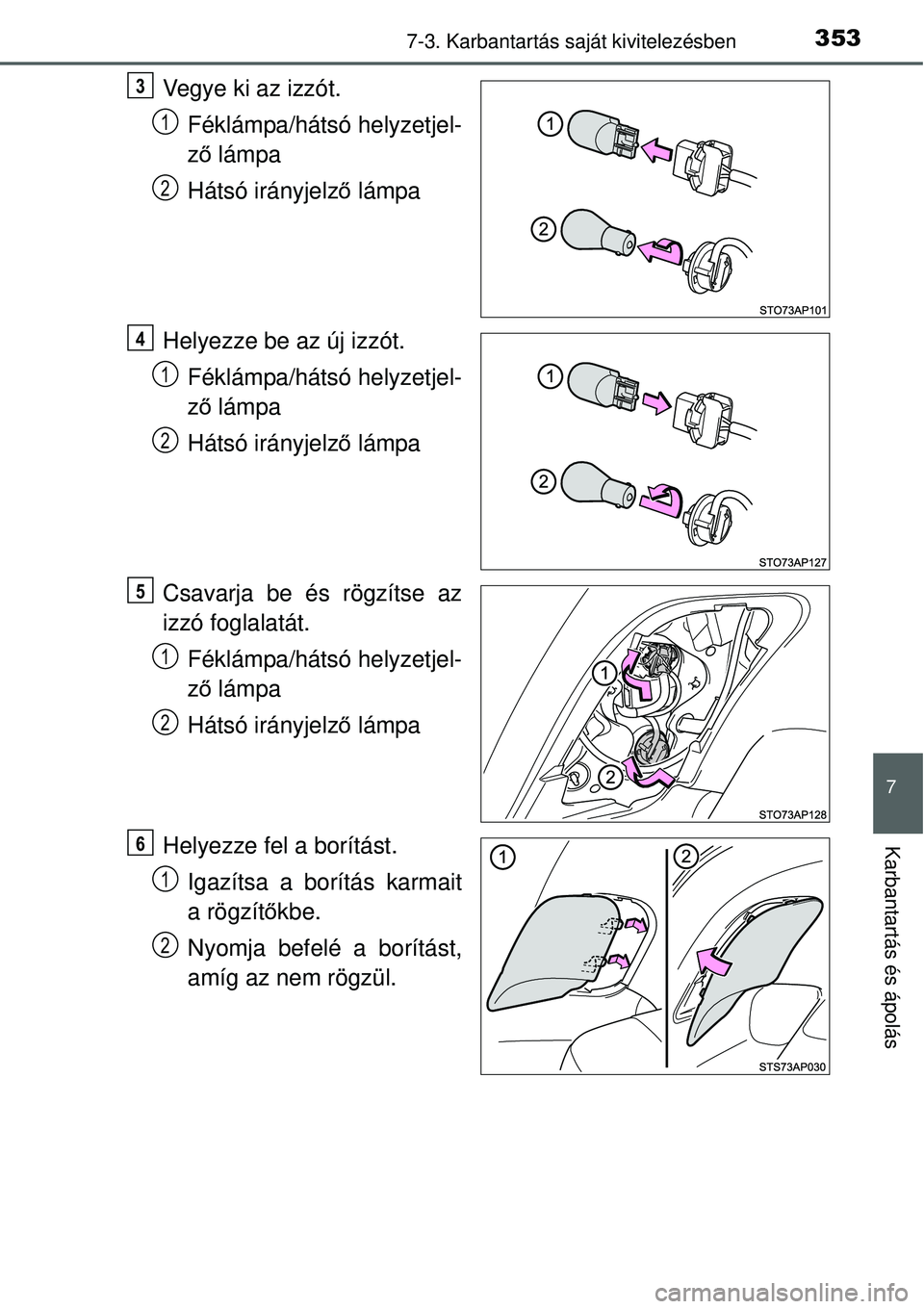

Vegye ki az izzót.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Helyezze be az új izzót.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Csavarja be és rögzítse az
izzó foglalatát.
Féklámpa/hátsó helyzetjel-
ző lámpa
Hátsó irányjelző lámpa
Helyezze fel a borítást.
Igazítsa a borítás karmait
a rögzítőkbe.
Nyomja befelé a borítást,
amíg az nem rögzül.3
1
2
4
1
2
5
1
2
6
1
2

3547-3. Karbantartás saját kivitelezésben

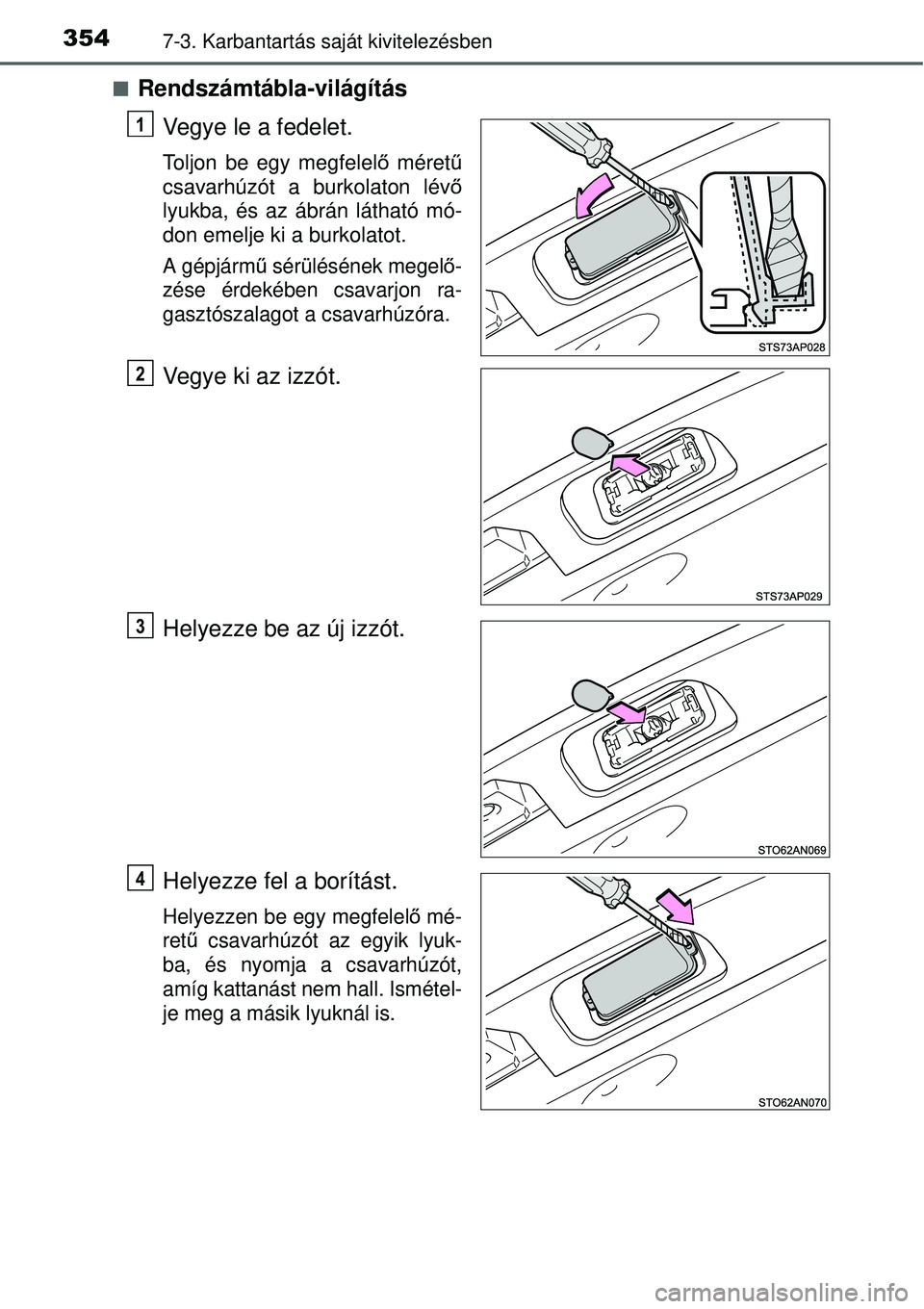

QRendszámtábla-világítás
Vegye le a fedelet.
Toljon be egy megfelelő méretű
csavarhúzót a burkolaton lévő
lyukba, és az ábrán látható mó-
don emelje ki a burkolatot.
A gépjármű sérülésének megelő-
zése érdekében csavarjon ra-
gasztószalagot a csavarhúzóra.
Vegye ki az izzót.
Helyezze be az új izzót.
Helyezze fel a borítást.
Helyezzen be egy megfelelő mé-
retű csavarhúzót az egyik lyuk-
ba, és nyomja a csavarhúzót,
amíg kattanást nem hall. Ismétel-
je meg a másik lyuknál is.
1
2
3
4

3557-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

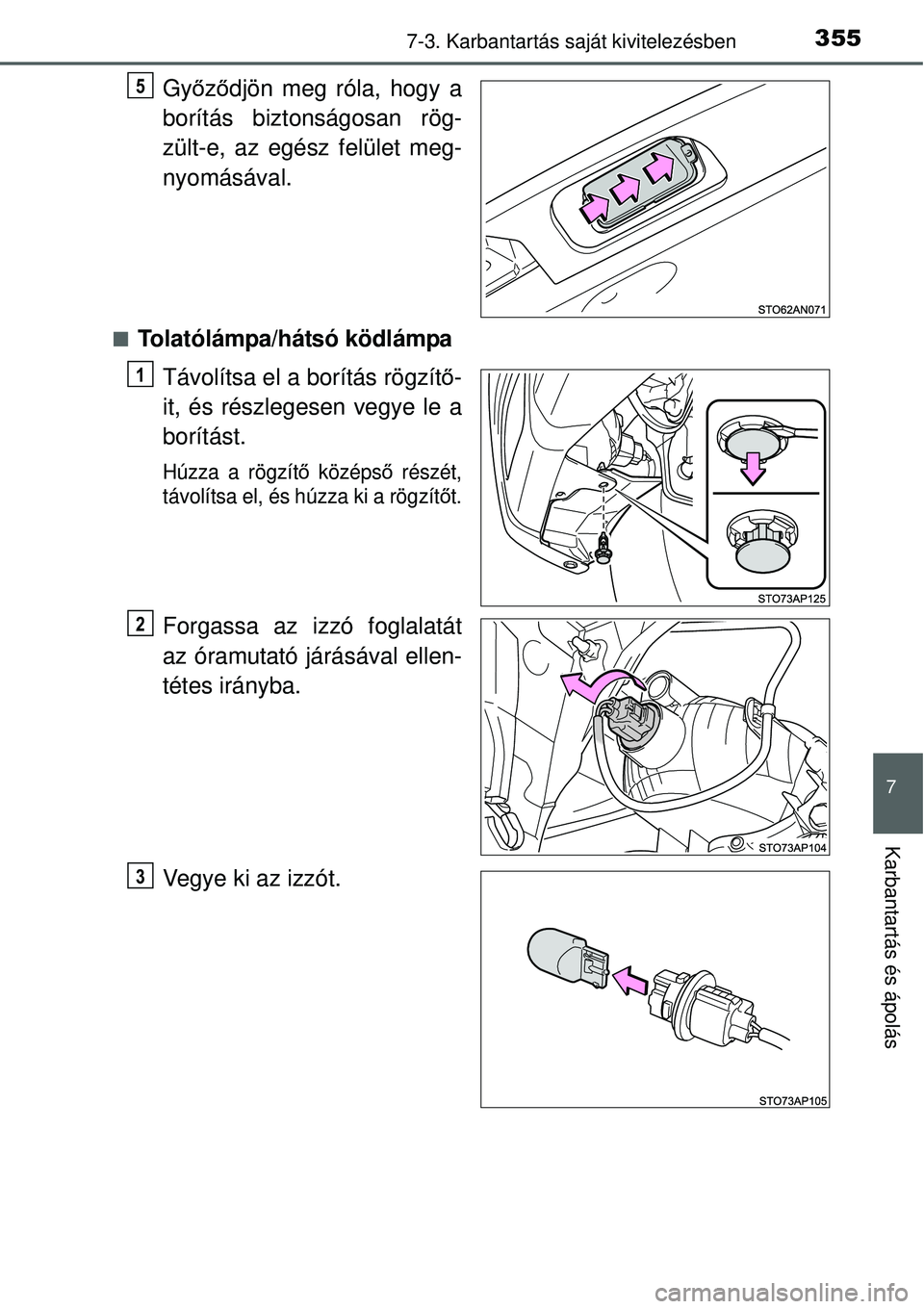

Győződjön meg róla, hogy a
borítás biztonságosan rög-
zült-e, az egész felület meg-
nyomásával.
QTolatólámpa/hátsó ködlámpa
Távolítsa el a borítás rögzítő-
it, és részlegesen vegye le a
borítást.
Húzza a rögzítő középső részét,
távolítsa el, és húzza ki a rögzítőt.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
5
1
2
3

3567-3. Karbantartás saját kivitelezésben

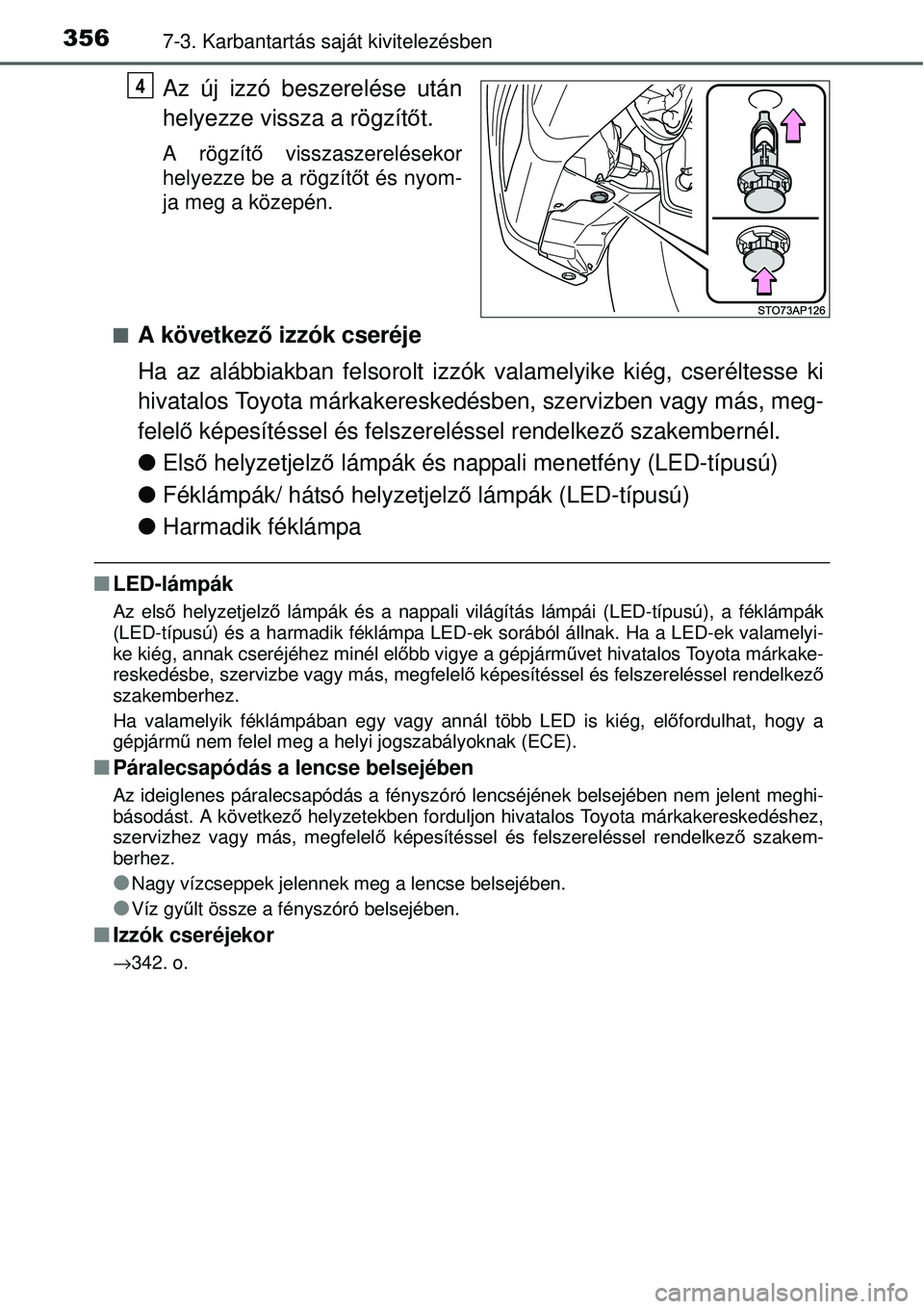

Az új izzó beszerelése után
helyezze vissza a rögzítőt.
A rögzítő visszaszerelésekor
helyezze be a rögzítőt és nyom-
ja meg a közepén.
Q
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki
hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakembernél.
OElső helyzetjelző lámpák és nappali menetfény (LED-típusú)
OFéklámpák/ hátsó helyzetjelző lámpák (LED-típusú)
OHarmadik féklámpa
QLED-lámpák
Az első helyzetjelző lámpák és a nappali világítás lámpái (LED-típusú), a féklámpák
(LED-típusú) és a harmadik féklámpa LED-ek sorából állnak. Ha a LED-ek valamelyi-
ke kiég, annak cseréjéhez minél előbb vigye a gépjárművet hivatalos Toyota márkake-
reskedésbe, szervizbe vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakemberhez.
Ha valamelyik féklámpában egy vagy annál több LED is kiég, előfordulhat, hogy a
gépjármű nem felel meg a helyi jogszabályoknak (ECE).
QPáralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem jelent meghi-
básodást. A következő helyzetekben forduljon hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakem-
berhez.
ONagy vízcseppek jelennek meg a lencse belsejében.
OVíz gyűlt össze a fényszóró belsejében.
QIzzók cseréjekor
→342. o.
4

3577-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás

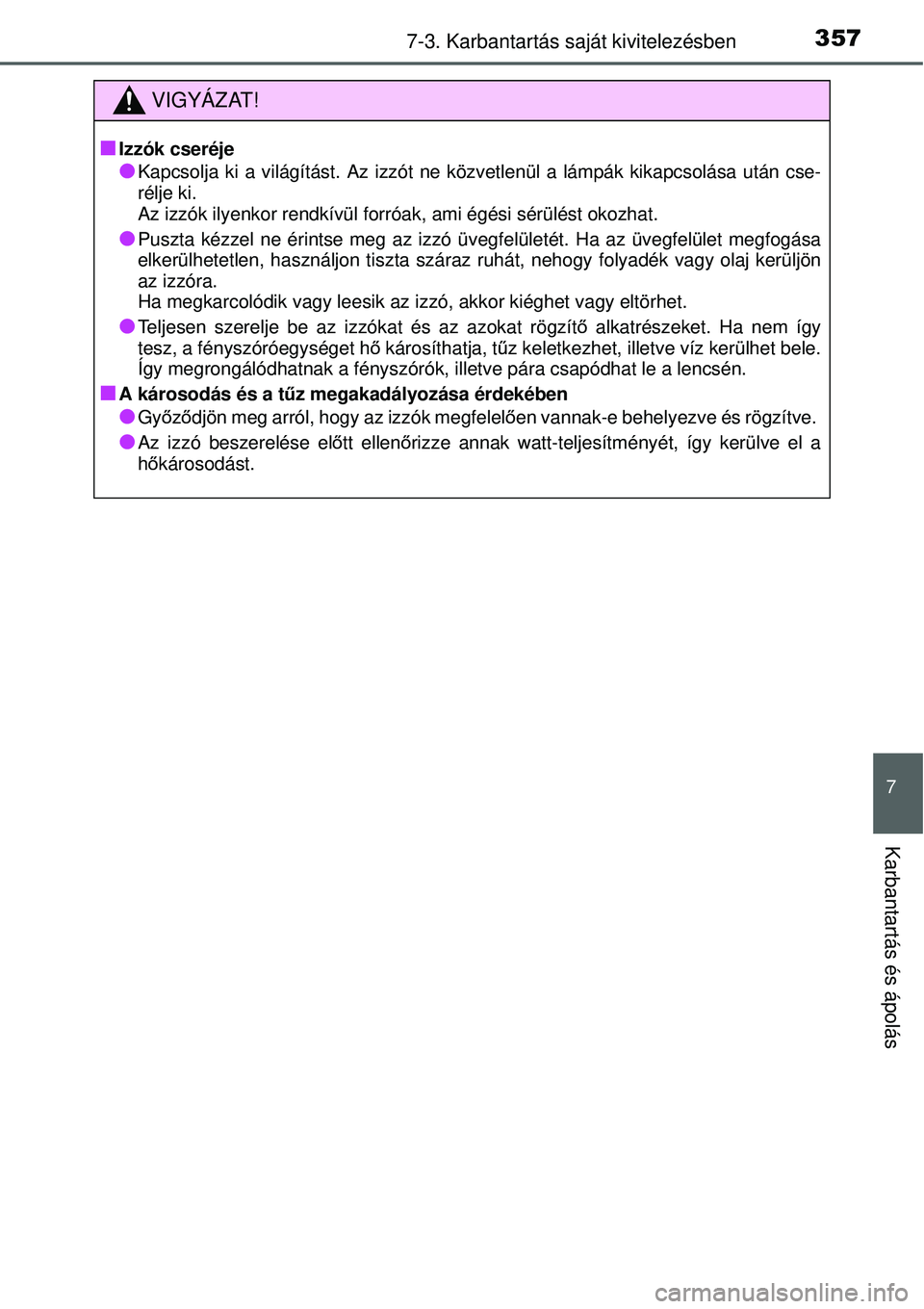

VIGYÁZAT!
Q
Izzók cseréje
OKapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kikapcsolása után cse-
rélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat.
OPuszta kézzel ne érintse meg az izzó üvegfelületét. Ha az üvegfelület megfogása
elkerülhetetlen, használjon tiszta száraz ruhát, nehogy folyadék vagy olaj kerüljön
az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
OTeljesen szerelje be az izzókat és az azokat rögzítő alkatrészeket. Ha nem így
tesz, a fényszóróegységet hő károsíthatja, tűz keletkezhet, illetve víz kerülhet bele.
Így megrongálódhatnak a fényszórók, illetve pára csapódhat le a lencsén.
QA károsodás és a tűz megakadályozása érdekében
OGyőződjön meg arról, hogy az izzók megfelelően vannak-e behelyezve és rögzítve.
OAz izzó beszerelése előtt ellenőrizze annak watt-teljesítményét, így kerülve el a
hőkárosodást.

3587-3. Karbantartás saját kivitelezésben

359

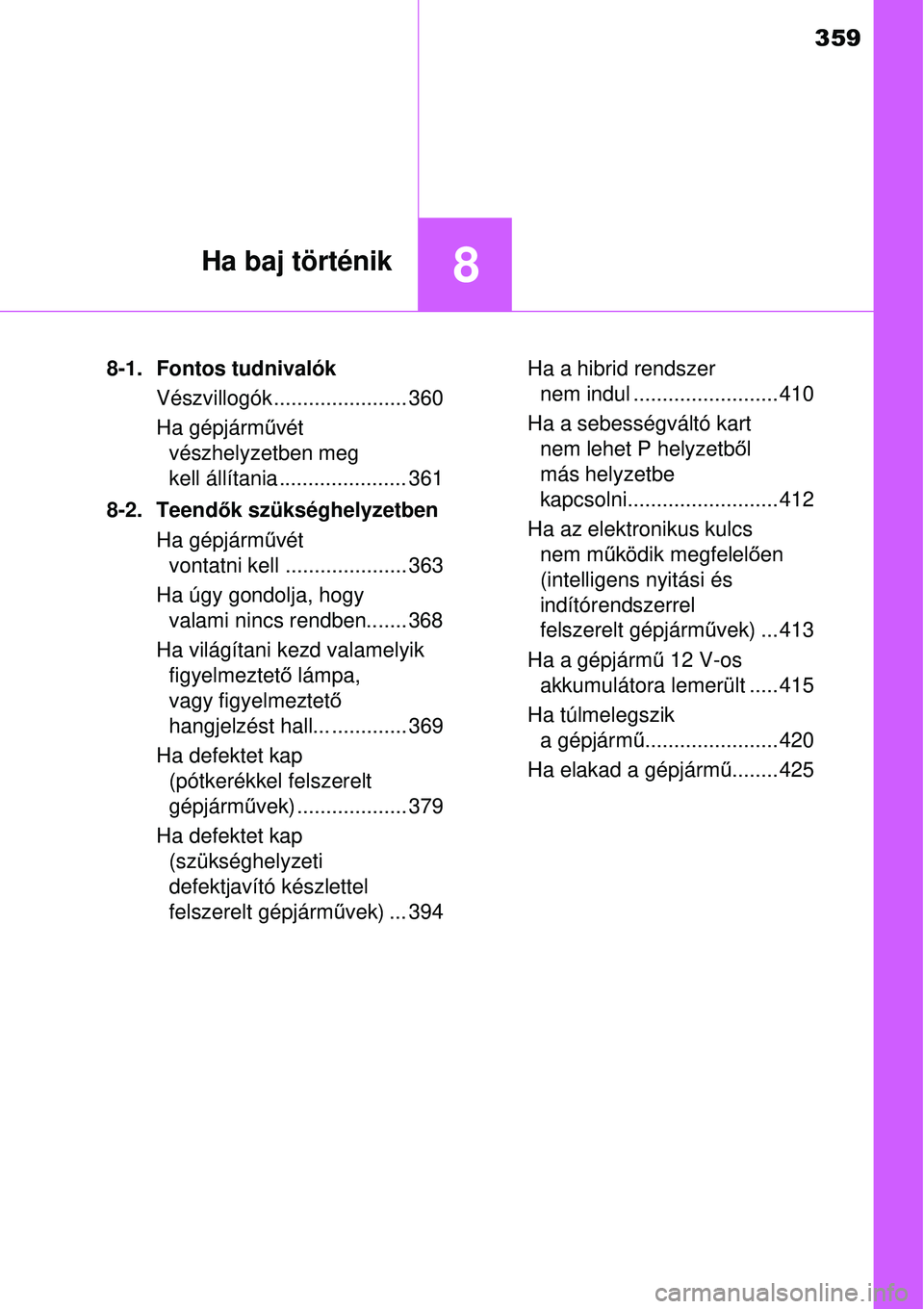

8Ha baj történik
8-1. Fontos tudnivalók
Vészvillogók....................... 360
Ha gépjárművét
vészhelyzetben meg
kell állítania ...................... 361
8-2. Teendők szükséghelyzetben
Ha gépjárművét
vontatni kell ..................... 363
Ha úgy gondolja, hogy
valami nincs rendben....... 368
Ha világítani kezd valamelyik
figyelmeztető lámpa,
vagy figyelmeztető
hangjelzést hall... ............. 369
Ha defektet kap
(pótkerékkel felszerelt
gépjárművek) ................... 379
Ha defektet kap
(szükséghelyzeti
defektjavító készlettel
felszerelt gépjárművek) ... 394Ha a hibrid rendszer
nem indul ......................... 410
Ha a sebességváltó kart
nem lehet P helyzetből
más helyzetbe
kapcsolni.......................... 412
Ha az elektronikus kulcs
nem működik megfelelően
(intelligens nyitási és
indítórendszerrel
felszerelt gépjárművek) ... 413
Ha a gépjármű 12 V-os
akkumulátora lemerült ..... 415
Ha túlmelegszik
a gépjármű....................... 420
Ha elakad a gépjármű........ 425

3608-1. Fontos tudnivalók

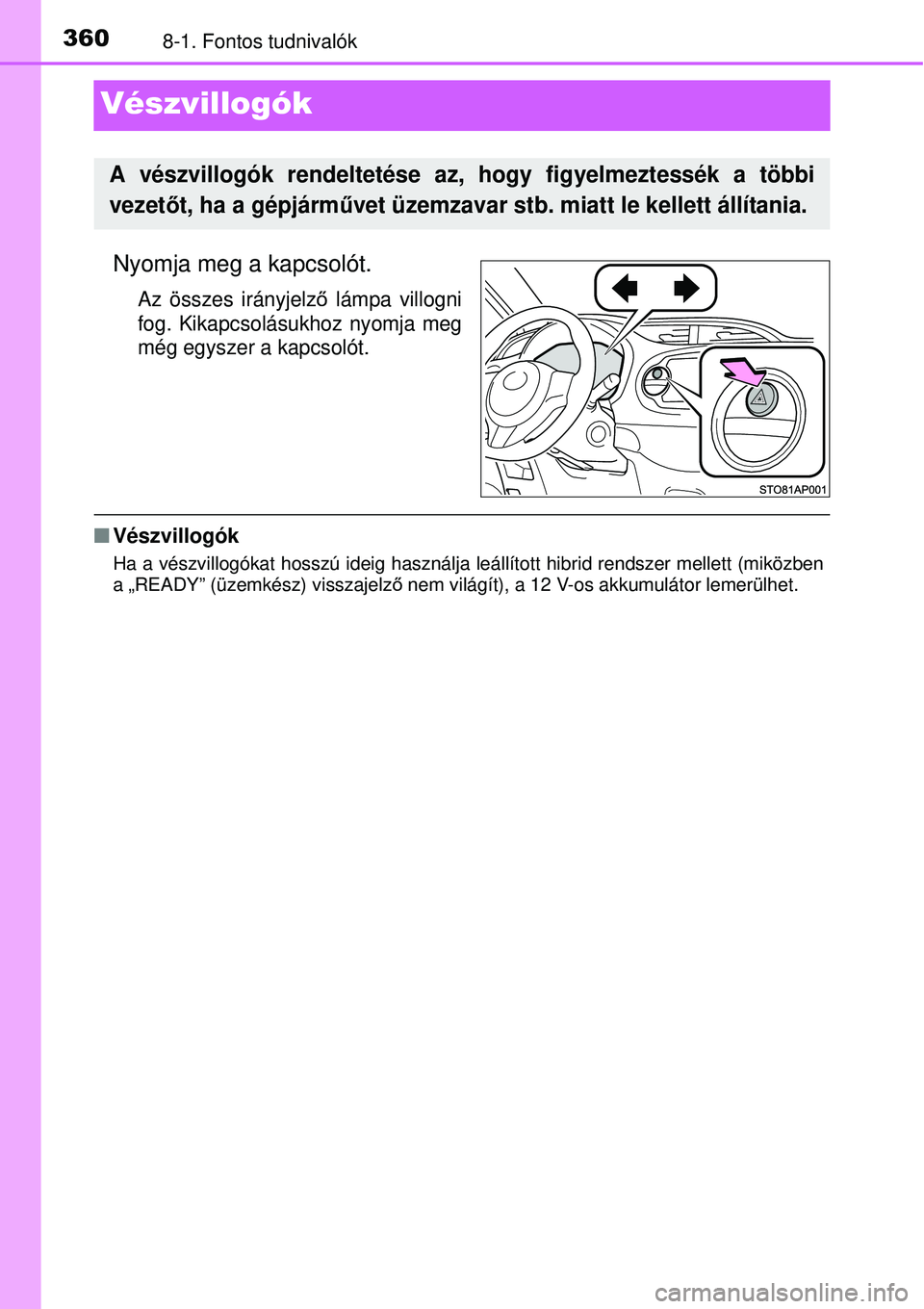

Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog. Kikapcsolásukhoz nyomja meg
még egyszer a kapcsolót.
QVészvillogók
Ha a vészvillogókat hosszú ideig használja leállított hibrid rendszer mellett (miközben
a „READY” (üzemkész) visszajelző nem világít), a 12 V-os akkumulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi
vezetőt, ha a gépjárművet üzemzavar stb. miatt le kellett állítania.
