2014 TOYOTA VERSO Manual del propietario (in Spanish)

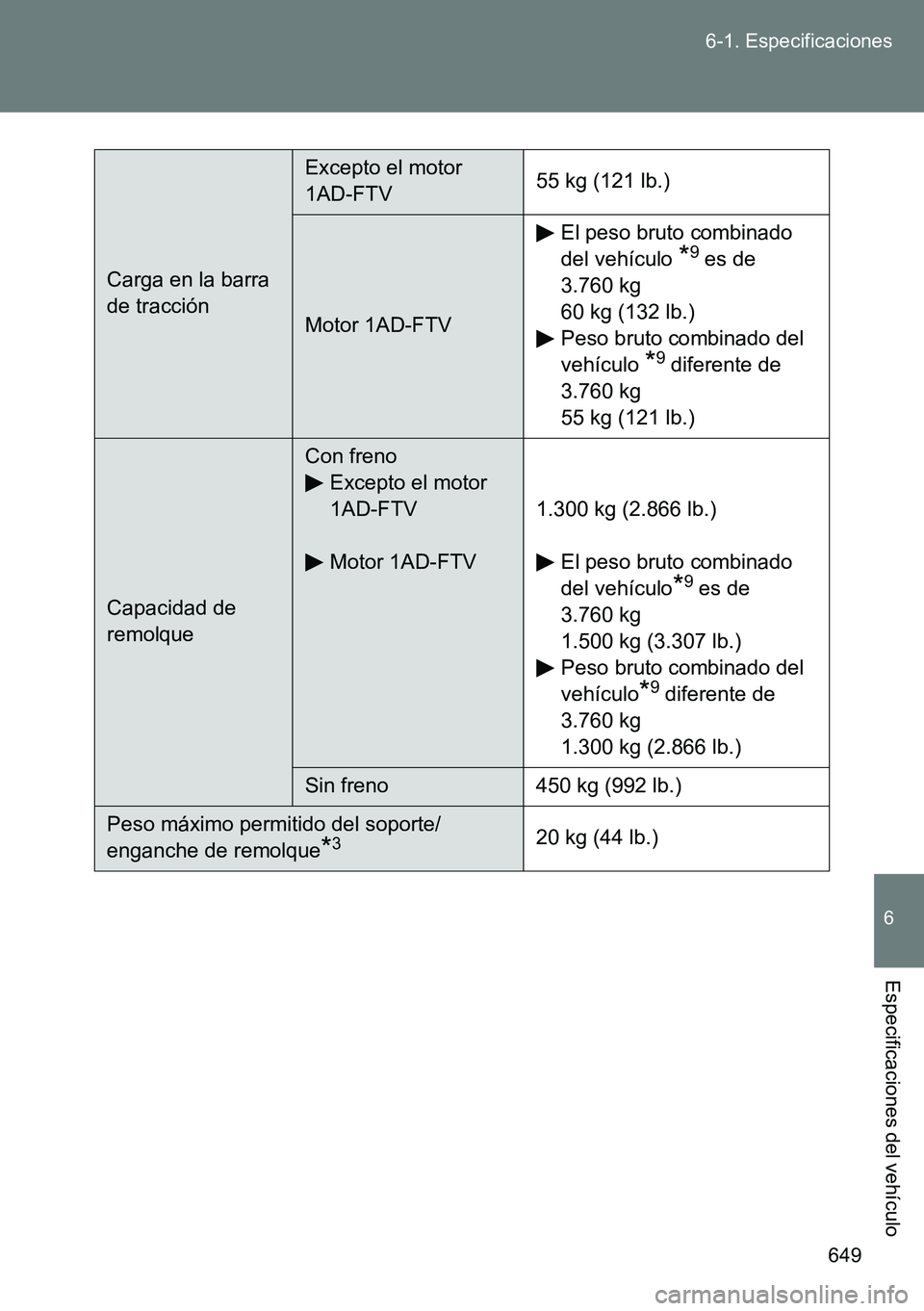

649 6-1. Especificaciones
6
Especificaciones del vehículo
Carga en la barra
de tracción
Excepto el motor
1AD-FTV55 kg (121 lb.)
Motor 1AD-FTVEl peso bruto combinado
del vehículo
*9 es de
3.760 kg
60 kg (132 lb.)
Peso bruto combinado del
vehículo
*9 diferente de
3.760 kg
55 kg (121 lb.)
Capacidad de
remolque
Con freno
Excepto el motor
1AD-FTV
Motor 1AD-FTV1.300 kg (2.866 lb.)
El peso bruto combinado
del vehículo
*9 es de
3.760 kg
1.500 kg (3.307 lb.)
Peso bruto combinado del
vehículo
*9 diferente de
3.760 kg
1.300 kg (2.866 lb.)
Sin freno 450 kg (992 lb.)
Peso máximo permitido del soporte/
enganche de remolque
*320 kg (44 lb.)

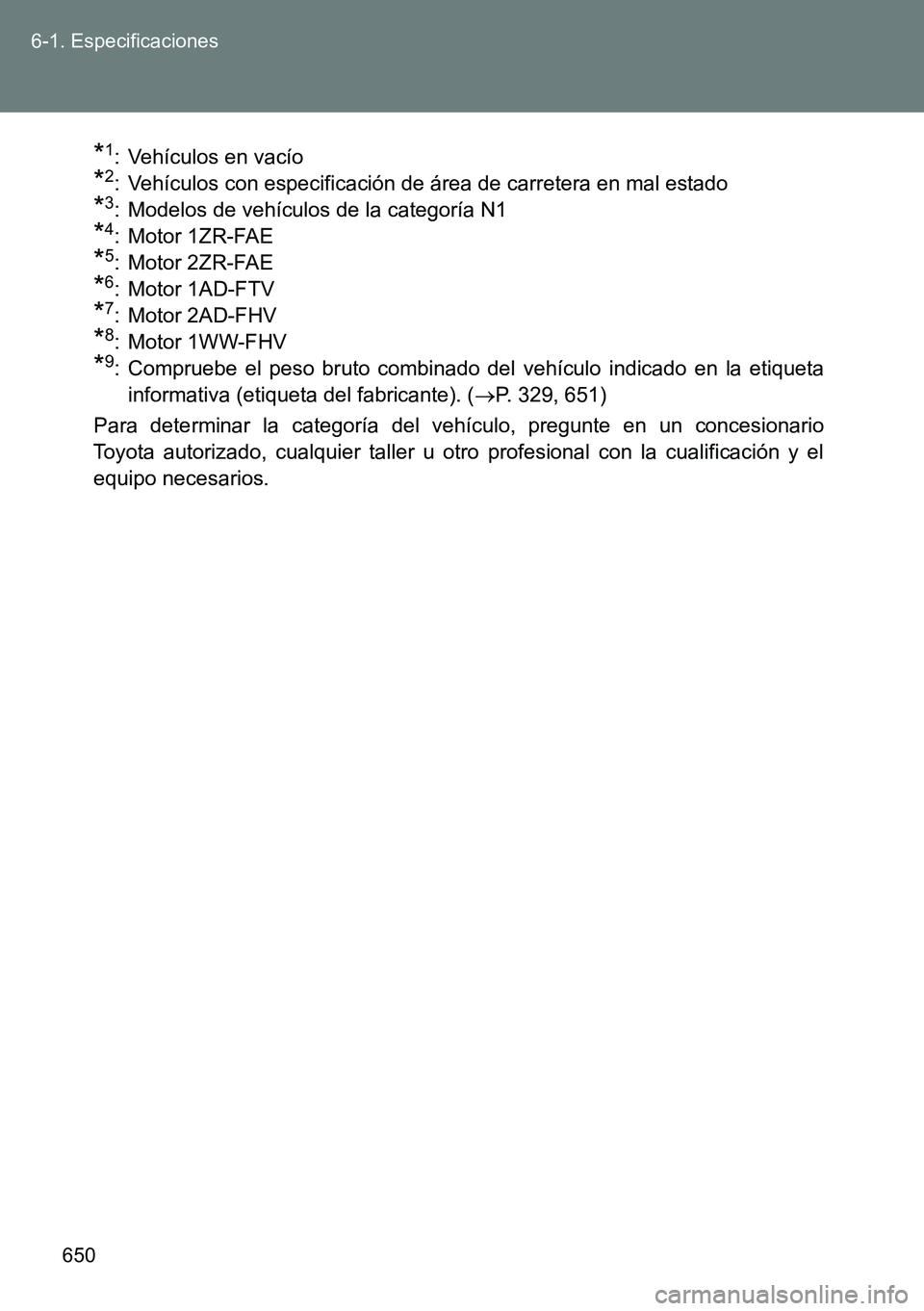

650 6-1. Especificaciones
*1: Vehículos en vacío
*2: Vehículos con especificación de área de carretera en mal estado
*3: Modelos de vehículos de la categoría N1
*4: Motor 1ZR-FAE
*5: Motor 2ZR-FAE
*6: Motor 1AD-FTV
*7: Motor 2AD-FHV
*8: Motor 1WW-FHV
*9: Compruebe el peso bruto combinado del vehículo indicado en la etiqueta
informativa (etiqueta del fabricante). (P. 329, 651)
Para determinar la categoría del vehículo, pregunte en un concesionario
Toyota autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.

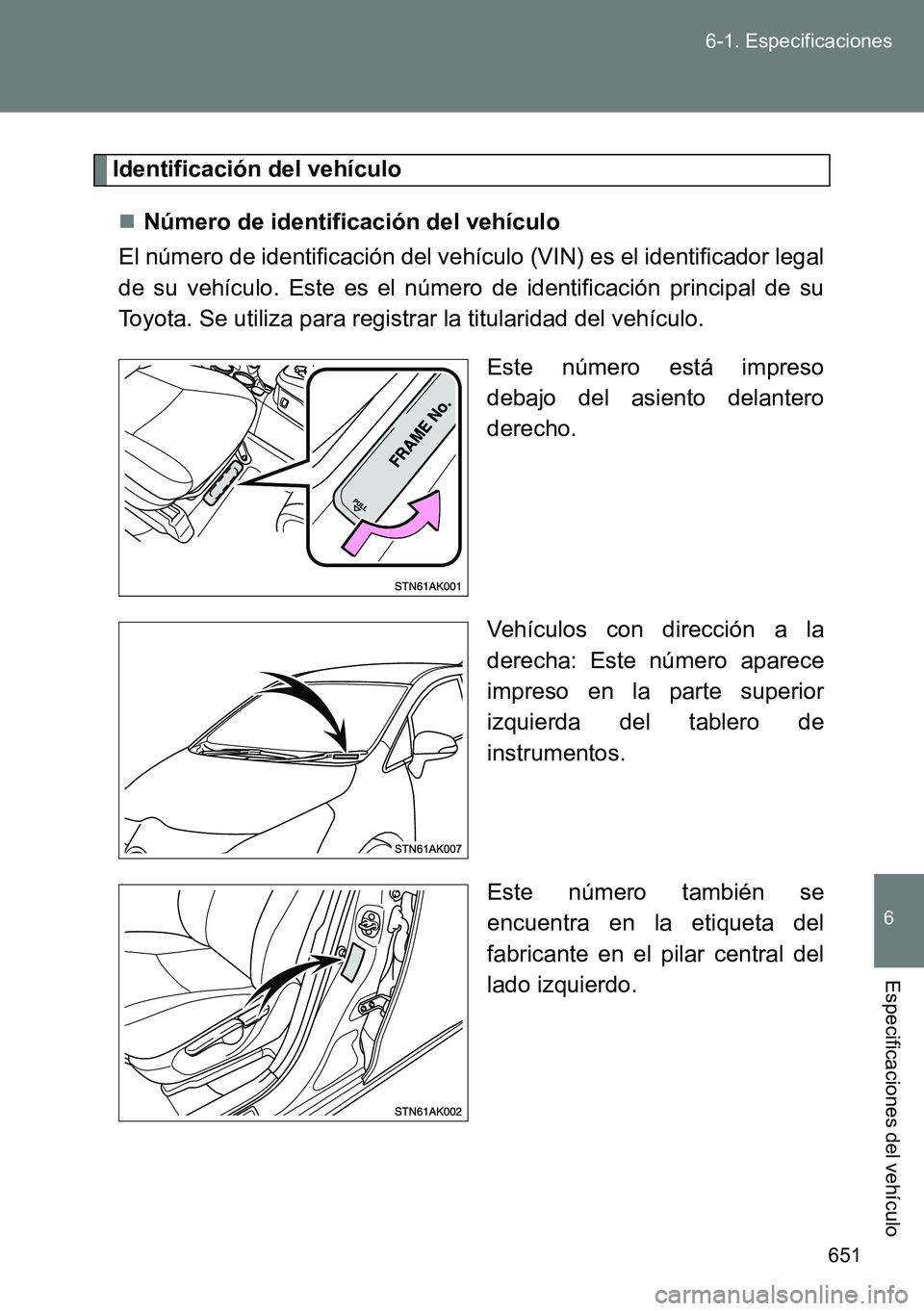

651 6-1. Especificaciones
6
Especificaciones del vehículo
Identificación del vehículo
Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal
de su vehículo. Este es el número de identificación principal de su
Toyota. Se utiliza para registrar la titularidad del vehículo.
Este número está impreso
debajo del asiento delantero
derecho.
Vehículos con dirección a la
derecha: Este número aparece
impreso en la parte superior
izquierda del tablero de
instrumentos.
Este número también se
encuentra en la etiqueta del
fabricante en el pilar central del
lado izquierdo.

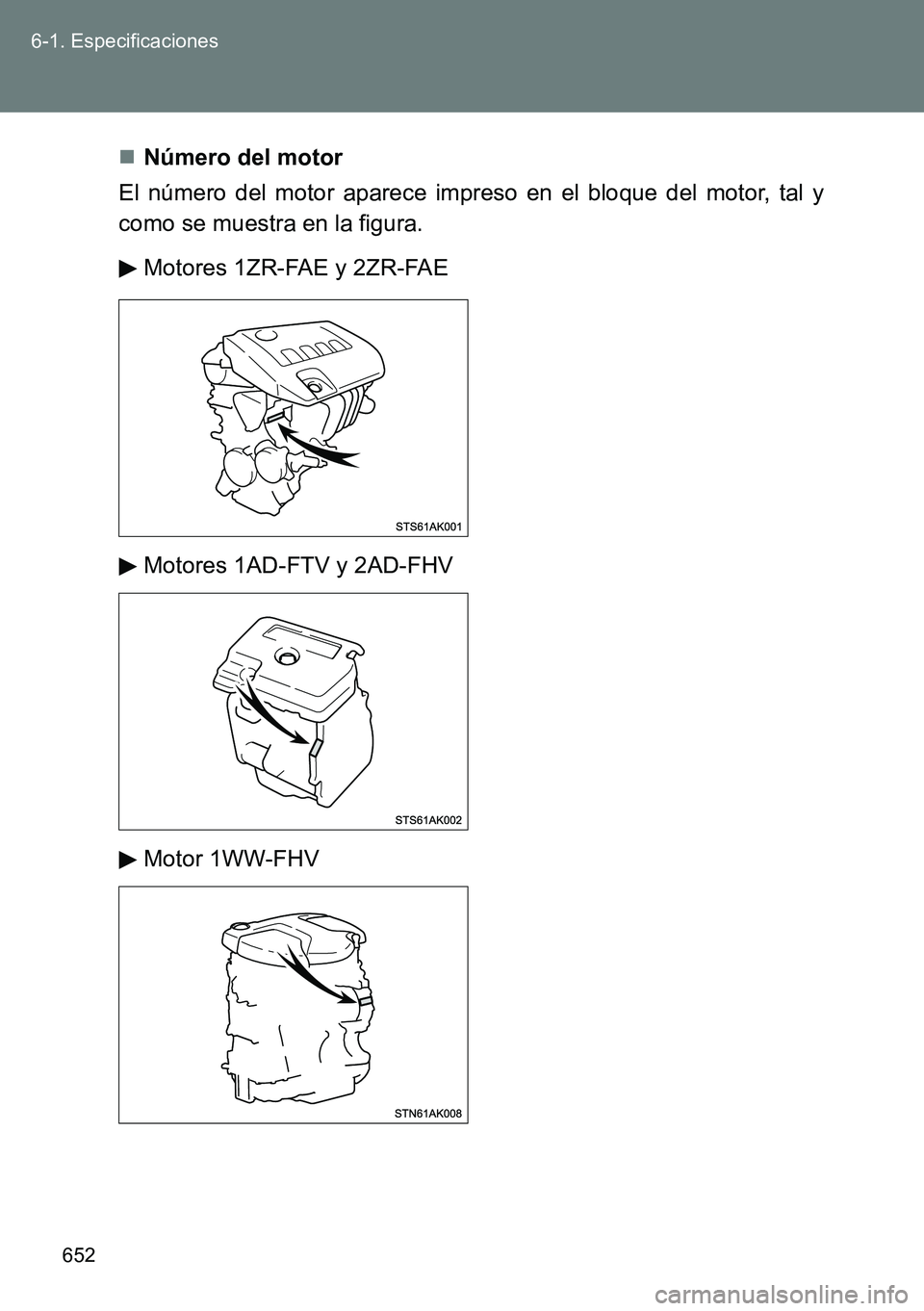

652 6-1. Especificaciones
Número del motor
El número del motor aparece impreso en el bloque del motor, tal y
como se muestra en la figura.
Motores 1ZR-FAE y 2ZR-FAE
Motores 1AD-FTV y 2AD-FHV
Motor 1WW-FHV

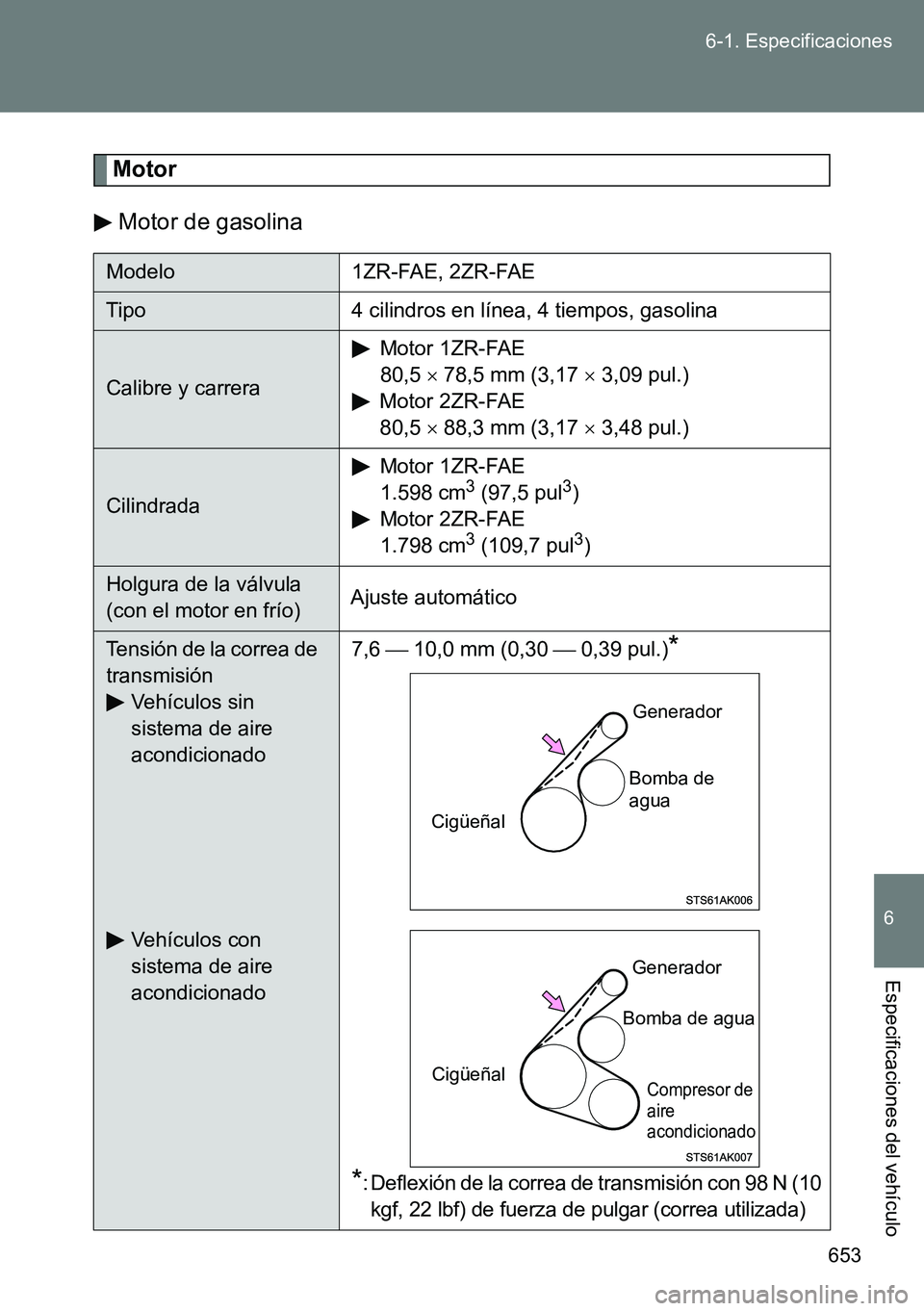

653 6-1. Especificaciones
6
Especificaciones del vehículo
Motor
Motor de gasolina
Modelo 1ZR-FAE, 2ZR-FAE
Tipo 4 cilindros en línea, 4 tiempos, gasolina
Calibre y carreraMotor 1ZR-FAE
80,5  78,5 mm (3,17  3,09 pul.)
Motor 2ZR-FAE
80,5  88,3 mm (3,17  3,48 pul.)
CilindradaMotor 1ZR-FAE
1.598 cm3 (97,5 pul3)
Motor 2ZR-FAE
1.798 cm
3 (109,7 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisión
Vehículos sin
sistema de aire
acondicionado
Vehículos con
sistema de aire
acondicionado7,6  10,0 mm (0,30  0,39 pul.)*
*
: Deflexión de la correa de transmisión con 98 N (10
kgf, 22 lbf) de fuerza de pulgar (correa utilizada)
CigüeñalGenerador
Bomba de
agua
CigüeñalGenerador
Bomba de aguaCompresor de
aire
acondicionado

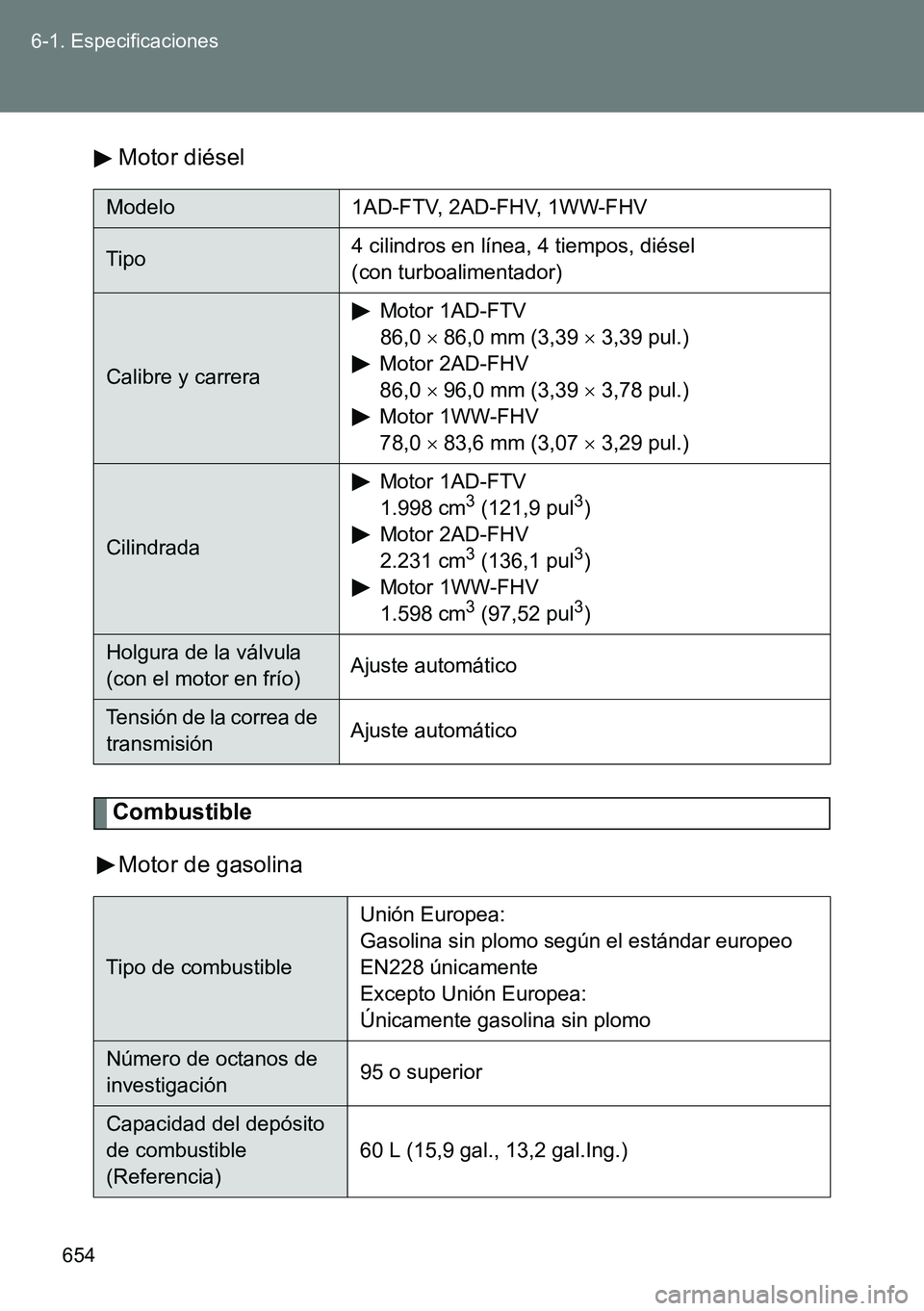

654 6-1. Especificaciones
Motor diésel
Combustible
Motor de gasolina
Modelo 1AD-FTV, 2AD-FHV, 1WW-FHV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turboalimentador)
Calibre y carreraMotor 1AD-FTV
86,0  86,0 mm (3,39  3,39 pul.)
Motor 2AD-FHV
86,0  96,0 mm (3,39  3,78 pul.)
Motor 1WW-FHV
78,0  83,6 mm (3,07  3,29 pul.)
CilindradaMotor 1AD-FTV
1.998 cm
3 (121,9 pul3)
Motor 2AD-FHV
2.231 cm
3 (136,1 pul3)
Motor 1WW-FHV
1.598 cm
3 (97,52 pul3)
Holgura de la válvula
(con el motor en frío)Ajuste automático
Tensión de la correa de
transmisiónAjuste automático
Tipo de combustibleUnión Europea:
Gasolina sin plomo según el estándar europeo
EN228 únicamente
Excepto Unión Europea:
Únicamente gasolina sin plomo
Número de octanos de
investigación95 o superior
Capacidad del depósito
de combustible
(Referencia)60 L (15,9 gal., 13,2 gal.Ing.)

655 6-1. Especificaciones
6
Especificaciones del vehículo
Motor diésel
*: Para reconocer el motor 1AD-FTV, pregunte en un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
Tipo de
combustible
Motor 1AD-FTV
(sin convertidor
catalítico DPF)
*
El tipo de combustible se puede identificar
mediante la etiqueta de combustible.
(P. 129)
Etiqueta de combustible:
“DIESEL”
Combustible diésel que contiene
500 ppm o menos de azufre y tiene un
número de cetano de 48 o superior.
“LOW SULPHUR DIESEL”
Combustible diésel que contiene 50 ppm
o menos de azufre y tiene un número de
cetano de 48 o superior.
Motores 1AD-FTV
(con convertidor
catalítico DPF)
*,
2AD-FHV y
1WW-FHVUnión Europea:
Combustible diésel conforme al estándar
europeo EN590
Excepto Unión Europea:
Combustible diésel que contiene 50 ppm o
menos de azufre
Número de cetano 48 o superior
Capacidad del depósito de
combustible (referencia)55 L (14,5 gal., 12,1 gal.Ing.)

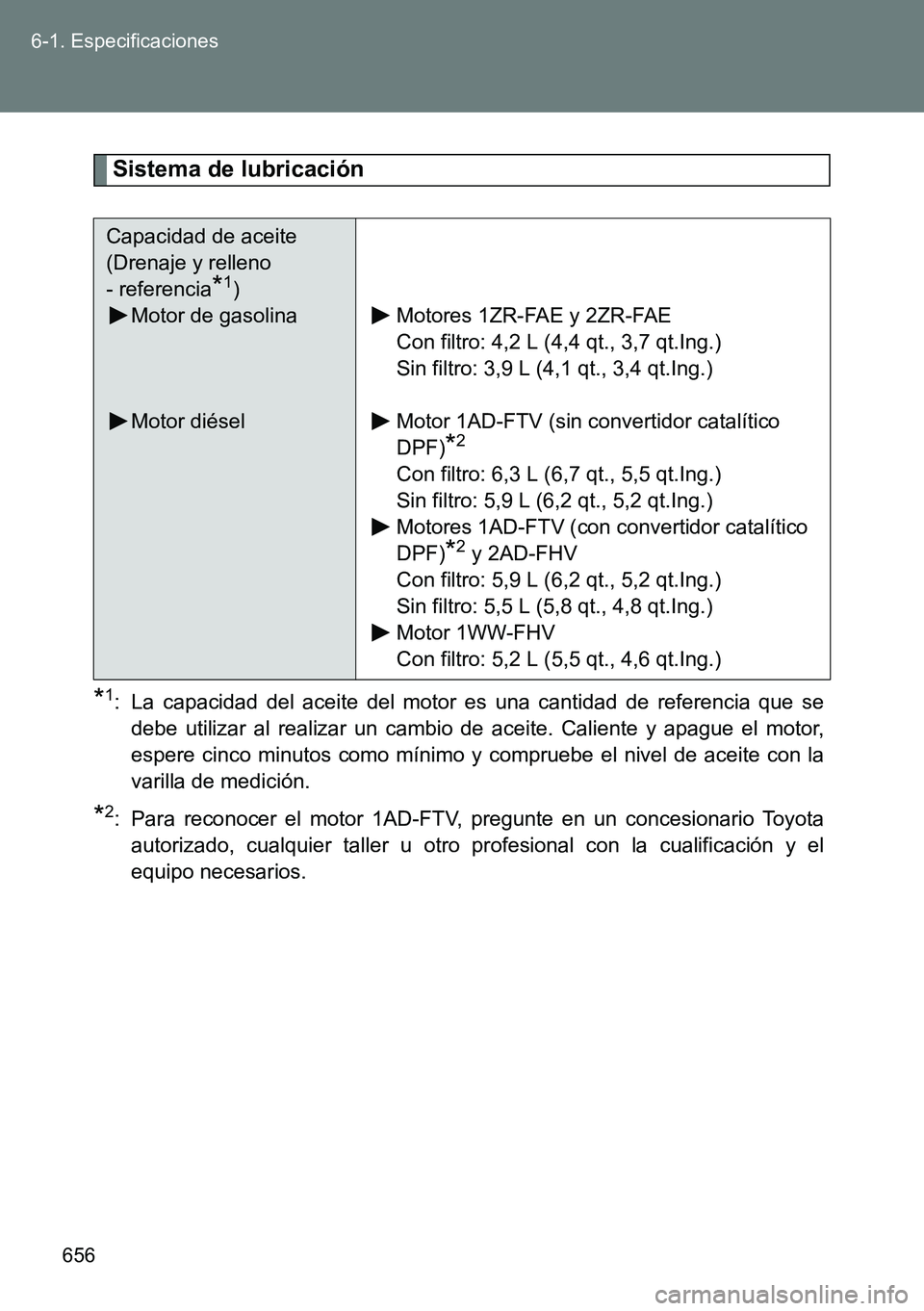

656 6-1. Especificaciones
Sistema de lubricación
*1: La capacidad del aceite del motor es una cantidad de referencia que se
debe utilizar al realizar un cambio de aceite. Caliente y apague el motor,
espere cinco minutos como mínimo y compruebe el nivel de aceite con la
varilla de medición.
*2: Para reconocer el motor 1AD-FTV, pregunte en un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el
equipo necesarios.
Capacidad de aceite
(Drenaje y relleno
- referencia
*1)
Motor de gasolina
Motor diéselMotores 1ZR-FAE y 2ZR-FAE
Con filtro: 4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro: 3,9 L (4,1 qt., 3,4 qt.Ing.)
Motor 1AD-FTV (sin convertidor catalítico
DPF)
*2
Con filtro: 6,3 L (6,7 qt., 5,5 qt.Ing.)
Sin filtro: 5,9 L (6,2 qt., 5,2 qt.Ing.)
Motores 1AD-FTV (con convertidor catalítico
DPF)
*2 y 2AD-FHV
Con filtro: 5,9 L (6,2 qt., 5,2 qt.Ing.)
Sin filtro: 5,5 L (5,8 qt., 4,8 qt.Ing.)
Motor 1WW-FHV
Con filtro: 5,2 L (5,5 qt., 4,6 qt.Ing.)
