449 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
PRECAUCIÓN
Comprobación antes de circular
Compruebe que el capó está completamente cerrado y bloqueado.
Si el capó no está cerrado correctamente, podría abrirse mientras el
vehículo está en movimiento y provocar un accidente, con el consiguiente
riesgo de lesiones graves e incluso mortales.
Cuando mueva la varilla de apoyo
Las altas temperaturas en el compartimento del motor hacen que la varilla
de apoyo se caliente mucho.
Cuando mueva la varilla de apoyo, asegúrese de sujetarla por la cubierta
para evitar quemaduras.
Después de instalar la varilla de apoyo en la ranura
Asegúrese de que la varilla soporta el capó de forma segura para evitar que
este pueda caer sobre su cabeza o su cuerpo.
AVISO
Al cerrar el capó
Asegúrese de volver a colocar la varilla de apoyo en el retenedor antes de
cerrar el capó. Si se cierra el capó con la varilla de apoyo elevada, este
podría llegar a doblarse.

450
4-3. Tareas de mantenimiento que puede hacer usted mismo

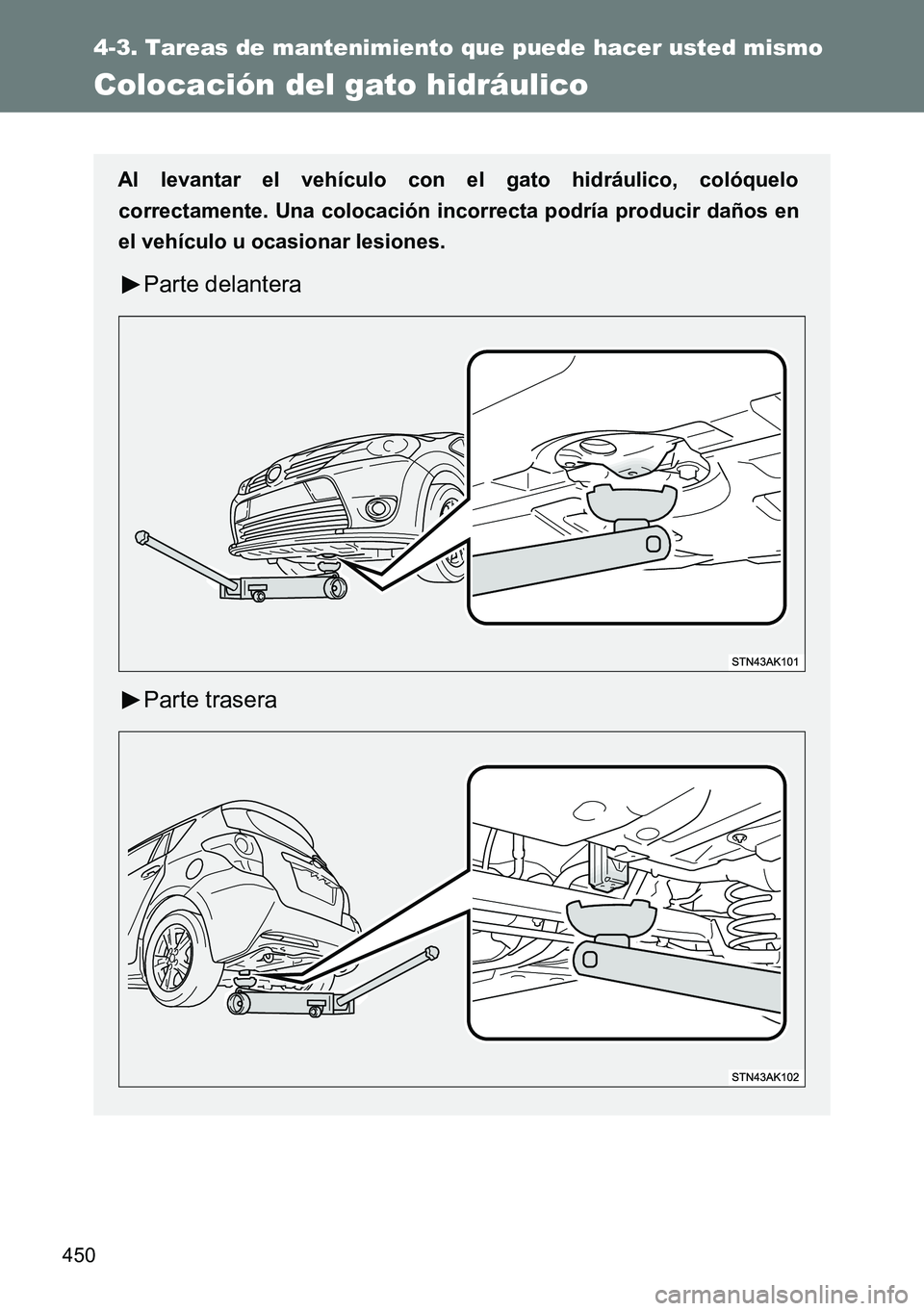

Colocación del gato hidráulico
Al levantar el vehículo con el gato hidráulico, colóquelo
correctamente. Una colocación incorrecta podría producir daños en
el vehículo u ocasionar lesiones.
Parte delantera
Parte trasera

451 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
PRECAUCIÓN
Al levantar el vehículo
Asegúrese de respetar lo siguiente para reducir la probabilidad de sufrir
lesiones graves o mortales.
Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña.
No utilice el gato que se suministra con el vehículo.
No coloque ninguna parte del cuerpo ni se coloque bajo el vehículo
mientras esté levantado únicamente con el gato hidráulico.
Utilice siempre un gato hidráulico o soportes de gato de automoción en
una superficie sólida, plana y nivelada.
No arranque el motor mientras el vehículo esté levantado por el gato
hidráulico.
Detenga el vehículo en un terreno nivelado y firme, ponga el freno de
estacionamiento y coloque la palanca de cambios en la posición “P”
(transmisión Multidrive o automática) o “R” (transmisión manual).
Asegúrese de que el gato hidráulico esté correctamente situado en el
punto de colocación del, mismo.
Levantar el vehículo con el gato hidráulico mal ocasionará daños en el
vehículo, e incluso se corre el riesgo de que se caiga del gato.
No levante el vehículo con alguien dentro.
Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato
hidráulico.
Levante el vehículo con un gato
hidráulico como el que se muestra en la
ilustración.

452
4-3. Tareas de mantenimiento que puede hacer usted mismo

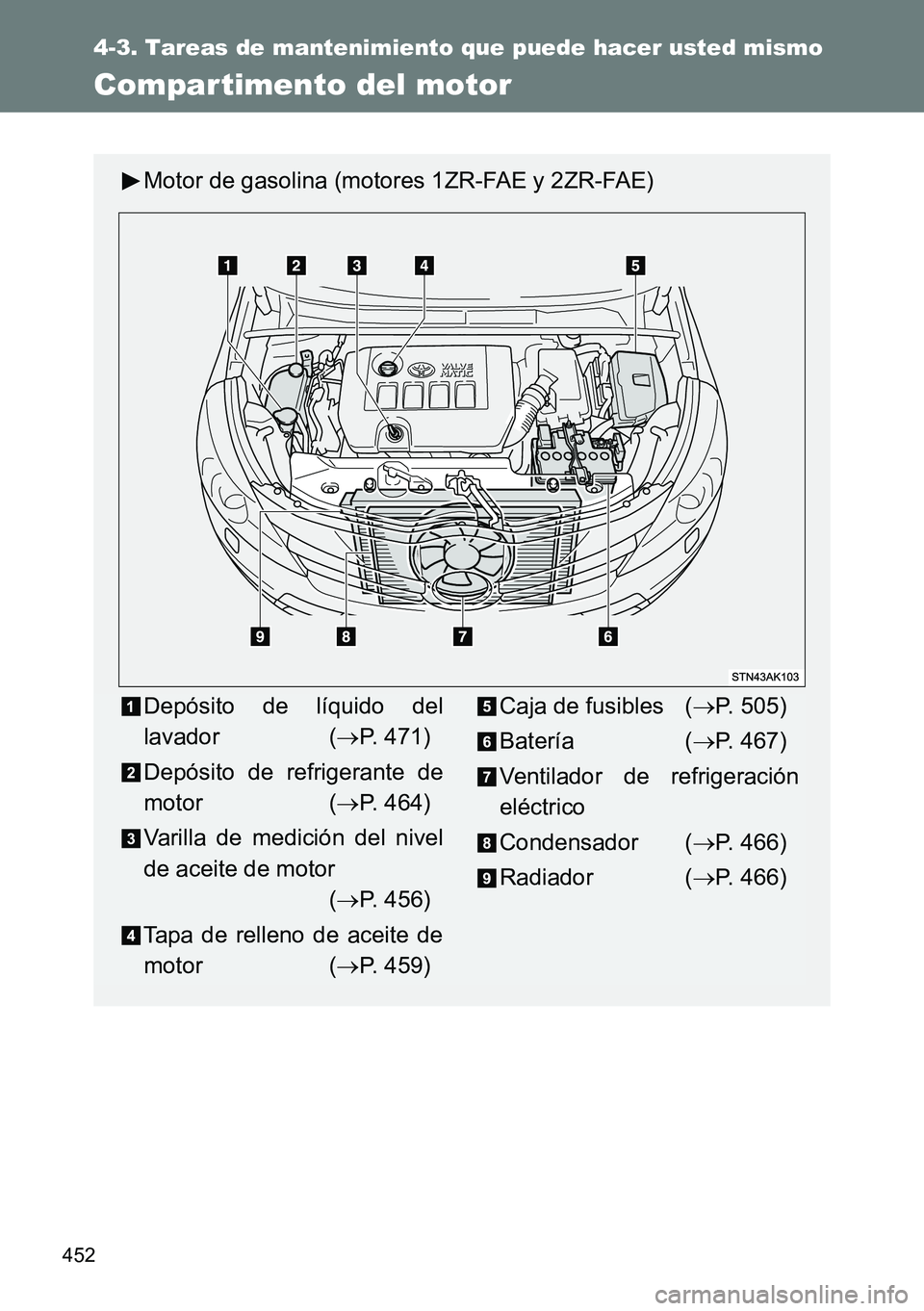

Compar timento del motor
Motor de gasolina (motores 1ZR-FAE y 2ZR-FAE)
Depósito de líquido del
lavador (P. 471)
Depósito de refrigerante de
motor (P. 464)
Varilla de medición del nivel
de aceite de motor
(P. 456)
Tapa de relleno de aceite de
motor (P. 459)Caja de fusibles (P. 505)
Batería (P. 467)
Ventilador de refrigeración
eléctrico
Condensador (P. 466)
Radiador (P. 466)

453 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

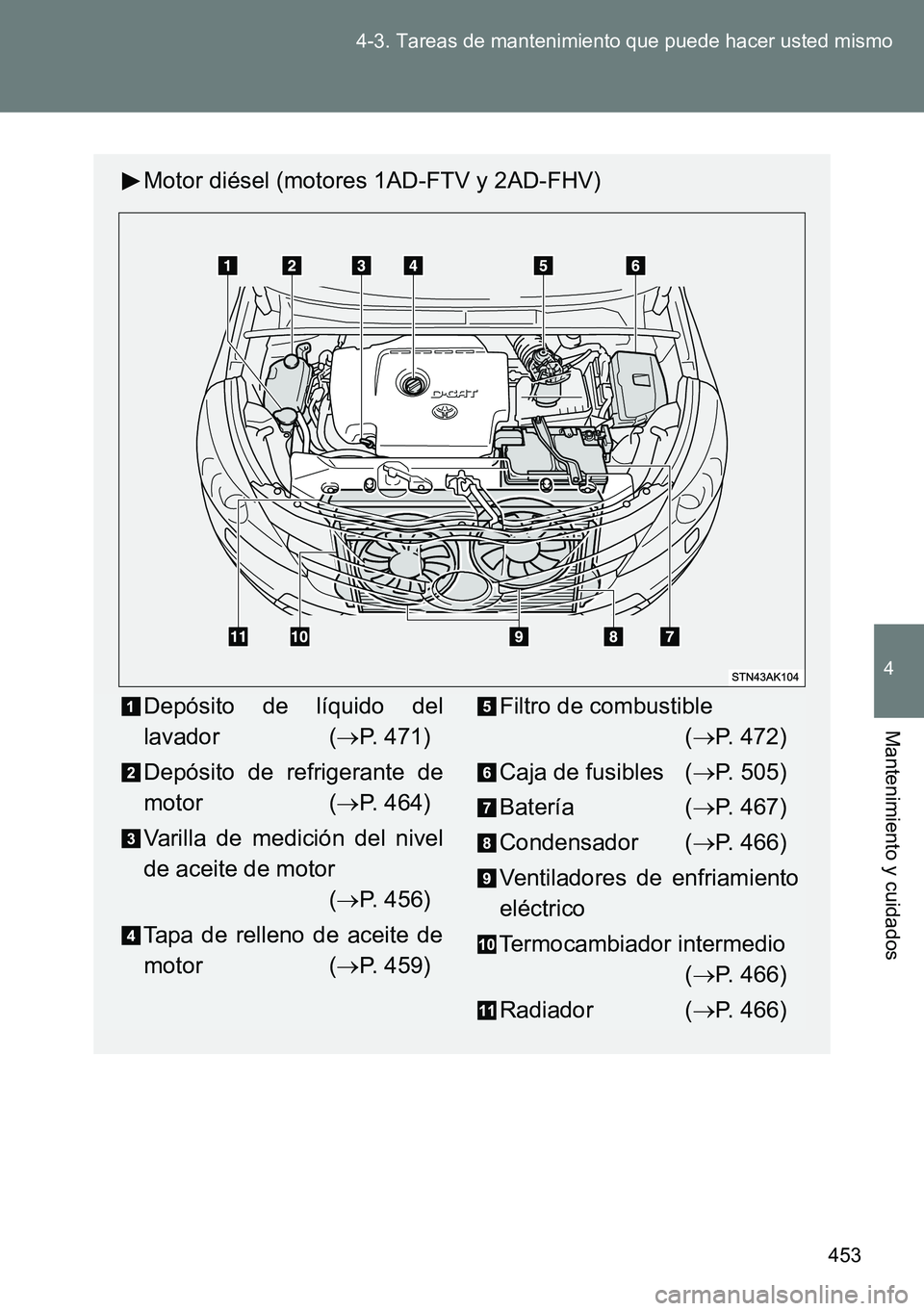

Motor diésel (motores 1AD-FTV y 2AD-FHV)
Depósito de líquido del
lavador (P. 471)
Depósito de refrigerante de
motor (P. 464)
Varilla de medición del nivel
de aceite de motor
(P. 456)
Tapa de relleno de aceite de
motor (P. 459)Filtro de combustible
(P. 472)
Caja de fusibles (P. 505)
Batería (P. 467)
Condensador (P. 466)
Ventiladores de enfriamiento
eléctrico
Termocambiador intermedio
(P. 466)
Radiador (P. 466)

454 4-3. Tareas de mantenimiento que puede hacer usted mismo

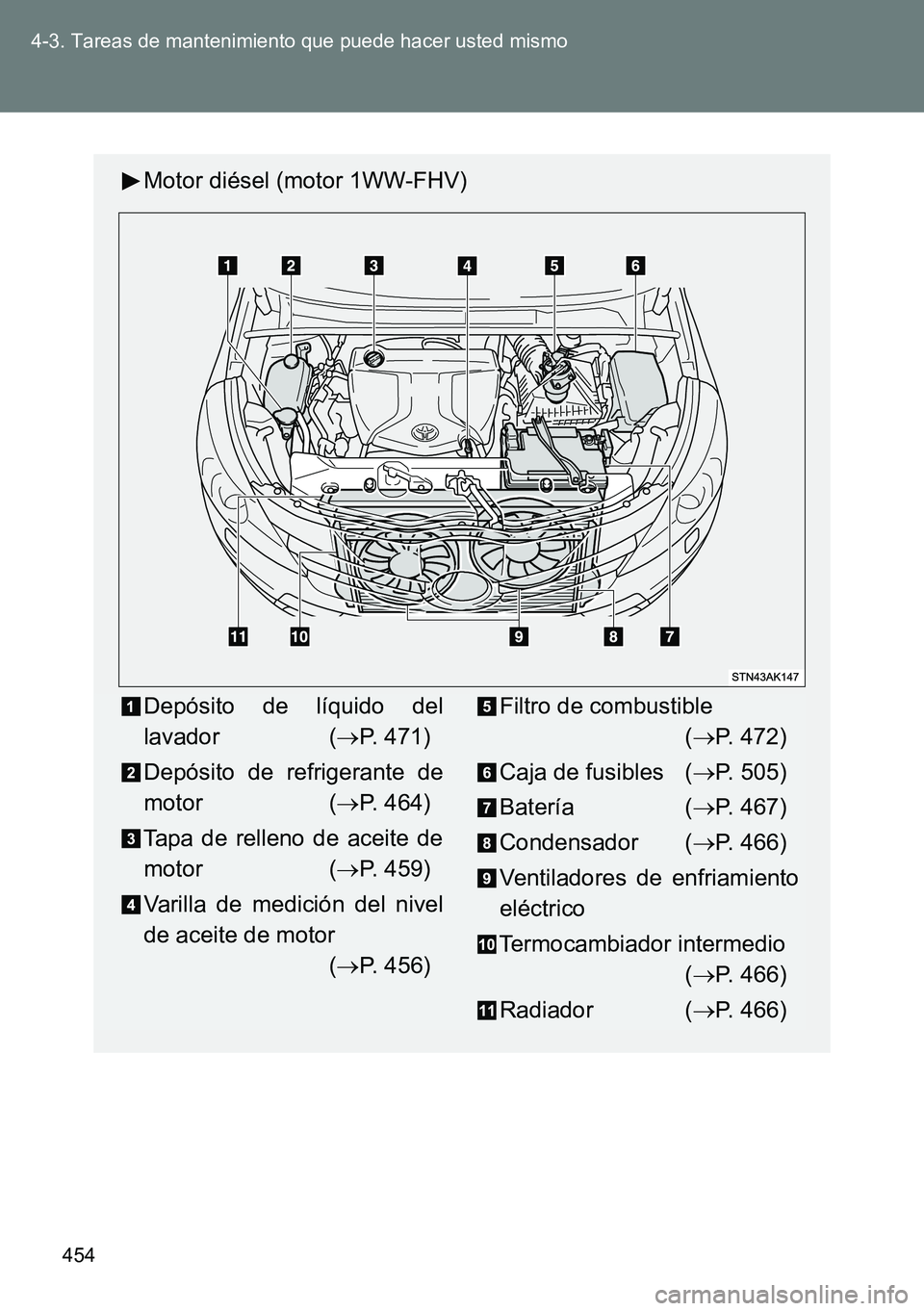

Motor diésel (motor 1WW-FHV)
Depósito de líquido del
lavador (P. 471)
Depósito de refrigerante de
motor (P. 464)
Tapa de relleno de aceite de
motor (P. 459)
Varilla de medición del nivel
de aceite de motor
(P. 456)Filtro de combustible
(P. 472)
Caja de fusibles (P. 505)
Batería (P. 467)
Condensador (P. 466)
Ventiladores de enfriamiento
eléctrico
Termocambiador intermedio
(P. 466)
Radiador (P. 466)

455 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados

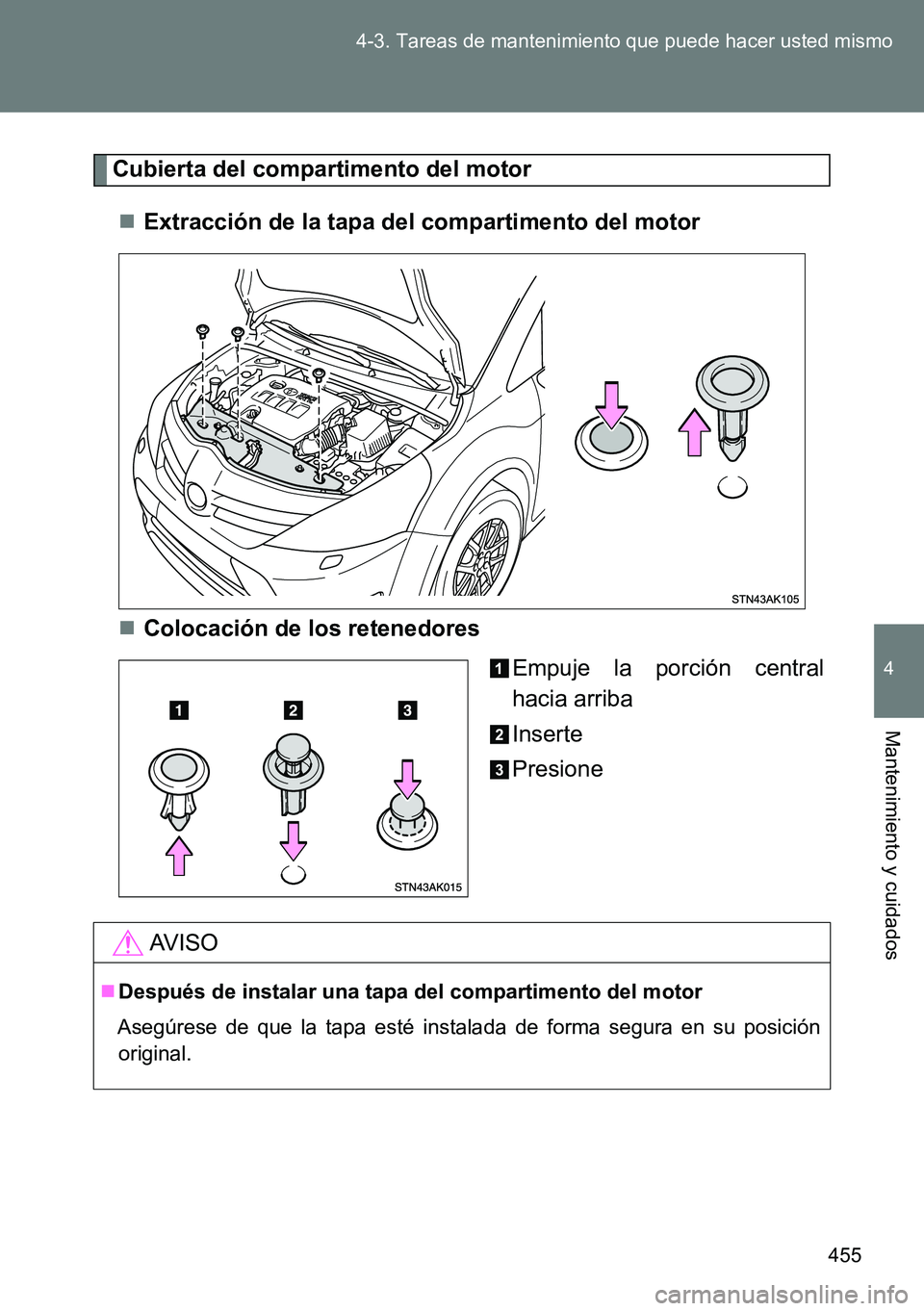

Cubierta del compartimento del motor
Extracción de la tapa del compartimento del motor
Colocación de los retenedores
Empuje la porción central
hacia arriba
Inserte
Presione
AVISO
Después de instalar una tapa del compartimento del motor
Asegúrese de que la tapa esté instalada de forma segura en su posición
original.

456 4-3. Tareas de mantenimiento que puede hacer usted mismo

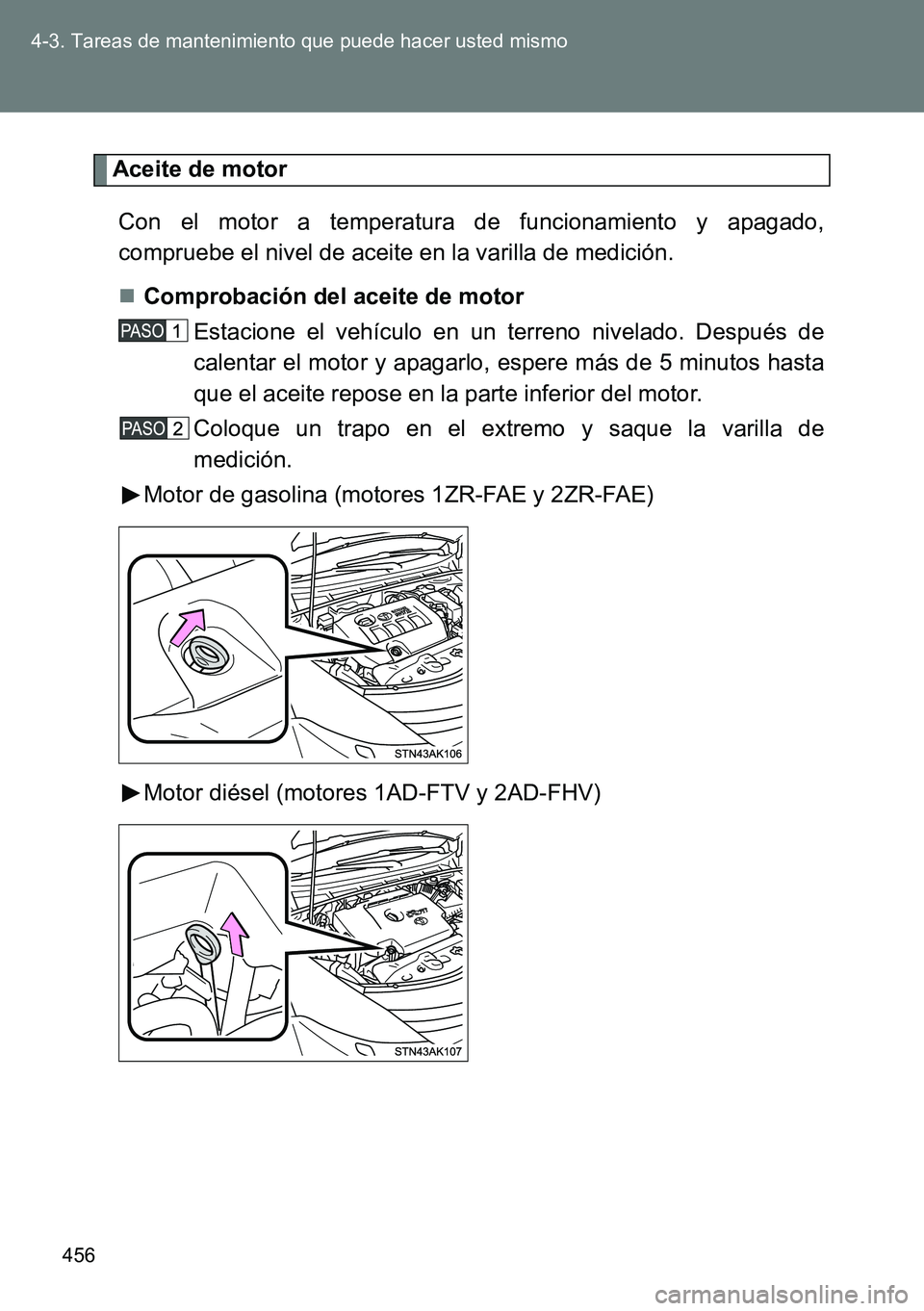

Aceite de motor
Con el motor a temperatura de funcionamiento y apagado,
compruebe el nivel de aceite en la varilla de medición.
Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Después de
calentar el motor y apagarlo, espere más de 5 minutos hasta
que el aceite repose en la parte inferior del motor.
Coloque un trapo en el extremo y saque la varilla de
medición.
Motor de gasolina (motores 1ZR-FAE y 2ZR-FAE)
Motor diésel (motores 1AD-FTV y 2AD-FHV)
