2014 TOYOTA VERSO Manual del propietario (in Spanish)

5
585 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
Sustitución de un neumático pinchado
Coloque calzos en los
neumáticos.
En los vehículos con llantas de
acero, retire el tapacubos con
ayuda de una llave.
Para proteger el tapacubos,
coloque un trapo entre la llave y
el tapacubos, tal como se
muestra en la ilustración.
Afloje con cuidado las tuercas de
las ruedas (una vuelta).
Neumático pinchadoPosición de los calzos para las ruedas
Parte
delanteraIzquierda Detrás del neumático trasero derecho
Derecha Detrás del neumático trasero izquierdo
Parte
traseraIzquierda Delante del neumático delantero derecho
Derecha Delante del neumático delantero izquierdo

586 5-2. Pasos necesarios en caso de emergencia
Gire la parte “A” del gato con la
mano hasta que la muesca del
gato esté en contacto con el
punto de colocación del mismo.
Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
Retire todas las tuercas de la
rueda así como el neumático.
Al dejar el neumático en el suelo,
colóquelo de forma que el dibujo
de la rueda quede hacia arriba
para no rayar la superficie de la
rueda.

5

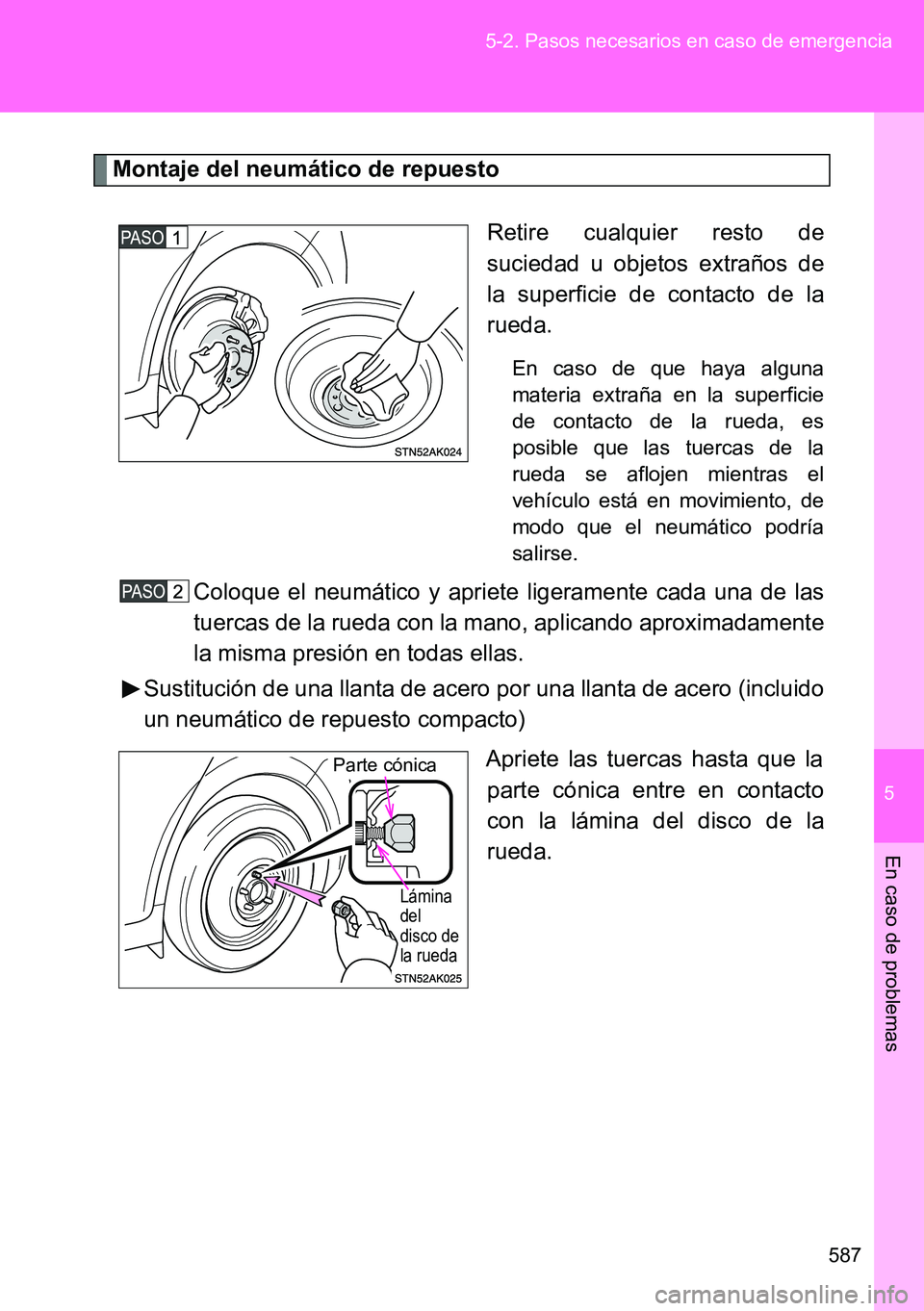

587 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
Montaje del neumático de repuesto
Retire cualquier resto de
suciedad u objetos extraños de
la superficie de contacto de la
rueda.
En caso de que haya alguna
materia extraña en la superficie
de contacto de la rueda, es
posible que las tuercas de la
rueda se aflojen mientras el
vehículo está en movimiento, de
modo que el neumático podría
salirse.
Coloque el neumático y apriete ligeramente cada una de las
tuercas de la rueda con la mano, aplicando aproximadamente
la misma presión en todas ellas.
Sustitución de una llanta de acero por una llanta de acero (incluido
un neumático de repuesto compacto)
Apriete las tuercas hasta que la
parte cónica entre en contacto
con la lámina del disco de la
rueda.
Parte cónica
Lámina
del
disco de
la rueda

588 5-2. Pasos necesarios en caso de emergencia
Sustitución de una llanta de aluminio por una llanta de acero
(incluido un neumático de repuesto compacto)
Apriete las tuercas hasta que la
parte cónica entre en contacto
con la lámina del disco de la
rueda.
Haga descender el vehículo.
Apriete hasta el tope cada una
de las tuercas de la rueda dos o
tres veces en el orden que se
muestra en la ilustración.
Par de apriete:
103 N
·m (10,5 kgf·m, 76 lbf·pie)
Parte cónica
Lámina
del
disco de
la rueda

5
589 5-2. Pasos necesarios en caso de emergencia
En caso de problemas
Vehículos con llantas de acero,
excepto vehículos con sistema
de advertencia de la presión de
los neumáticos o con un
neumático de repuesto
compacto: Vuelva a instalar el
tapacubos de la rueda.
Alinee la ranura del tapacubos de
la rueda con el vástago de la
válvula tal como muestra la
ilustración.
Recoja el neumático pinchado, el gato y todas las
herramientas.

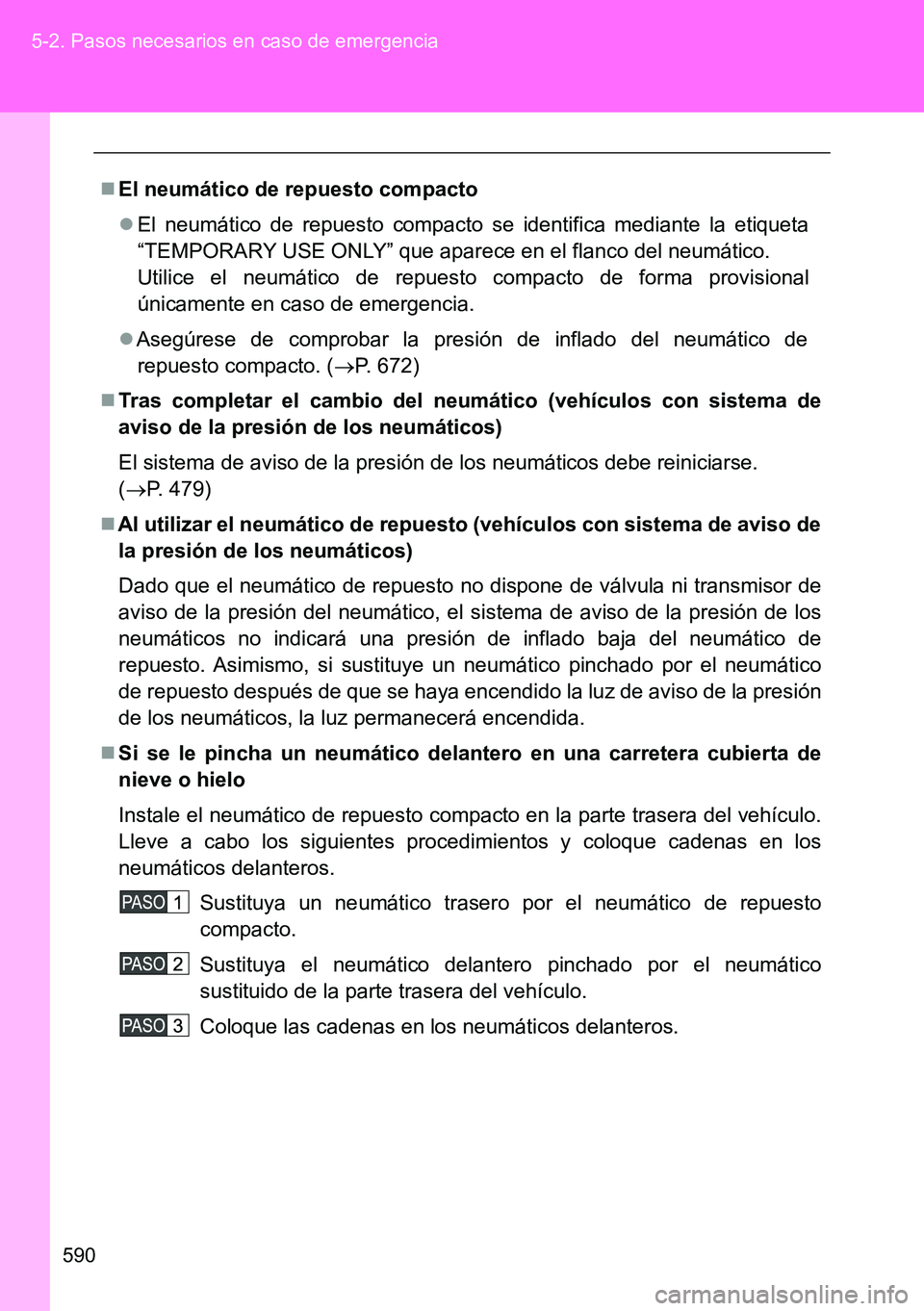

590 5-2. Pasos necesarios en caso de emergencia
El neumático de repuesto compacto
El neumático de repuesto compacto se identifica mediante la etiqueta
“TEMPORARY USE ONLY” que aparece en el flanco del neumático.
Utilice el neumático de repuesto compacto de forma provisional
únicamente en caso de emergencia.
Asegúrese de comprobar la presión de inflado del neumático de
repuesto compacto. (P. 672)
Tras completar el cambio del neumático (vehículos con sistema de
aviso de la presión de los neumáticos)
El sistema de aviso de la presión de los neumáticos debe reiniciarse.
(P. 479)
Al utilizar el neumático de repuesto (vehículos con sistema de aviso de
la presión de los neumáticos)
Dado que el neumático de repuesto no dispone de válvula ni transmisor de
aviso de la presión del neumático, el sistema de aviso de la presión de los
neumáticos no indicará una presión de inflado baja del neumático de
repuesto. Asimismo, si sustituye un neumático pinchado por el neumático
de repuesto después de que se haya encendido la luz de aviso de la presión
de los neumáticos, la luz permanecerá encendida.
Si se le pincha un neumático delantero en una carretera cubierta de
nieve o hielo
Instale el neumático de repuesto compacto en la parte trasera del vehículo.
Lleve a cabo los siguientes procedimientos y coloque cadenas en los
neumáticos delanteros.
Sustituya un neumático trasero por el neumático de repuesto
compacto.
Sustituya el neumático delantero pinchado por el neumático
sustituido de la parte trasera del vehículo.
Coloque las cadenas en los neumáticos delanteros.

5
591 5-2. Pasos necesarios en caso de emergencia
En caso de problemas

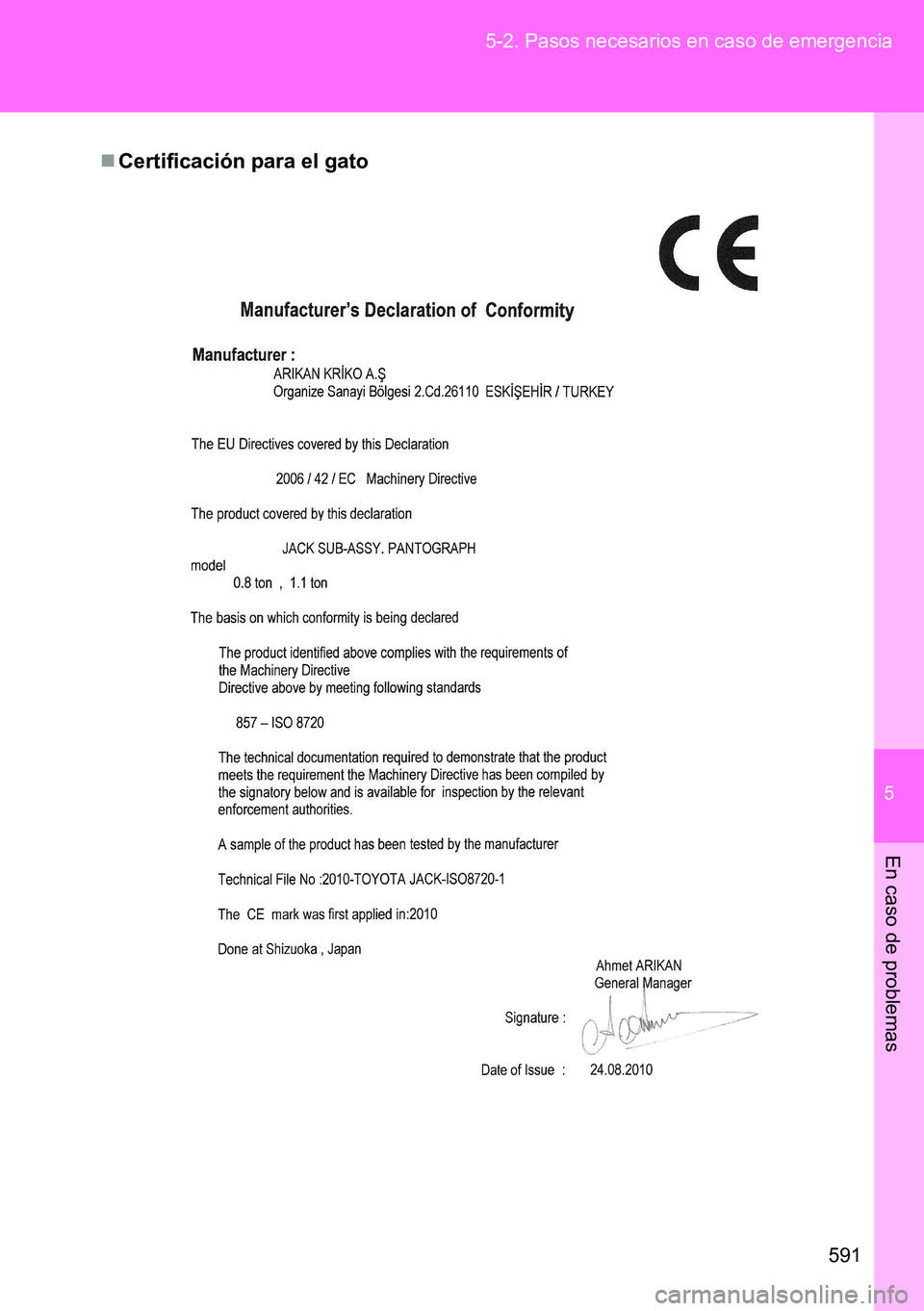

Certificación para el gato

592 5-2. Pasos necesarios en caso de emergencia
PRECAUCIÓN
Uso del gato para neumáticos
El uso incorrecto del gato para neumáticos podría provocar la caída
repentina del vehículo y ocasionar lesiones graves e incluso mortales.
No utilice el gato para neumáticos con ninguna otra finalidad que no sea
cambiar los neumáticos o colocar y quitar las cadenas.
Utilice únicamente el gato suministrado con el vehículo para cambiar un
neumático pinchado.
No lo utilice en otros vehículos ni utilice otros gatos para cambiar los
neumáticos de su vehículo.
Compruebe siempre que el gato está bien fijado en el punto de
colocación.
No coloque ninguna parte del cuerpo debajo del vehículo mientras esté
levantado con el gato.
No encienda ni arranque el motor con el vehículo levantado por el gato.
No levante el vehículo con alguien dentro.
Al levantar el vehículo, no coloque ningún objeto encima o debajo del
gato.
No levante el vehículo a una altura superior a la necesaria para cambiar el
neumático.
Utilice un soporte de gato si es necesario para introducirse bajo el
vehículo.
Extreme las precauciones al hacer descender el vehículo para asegurarse
de que no resulte herida ninguna persona que esté trabajando con el
vehículo o cerca del mismo.
