2014 TOYOTA VERSO Manual del propietario (in Spanish)

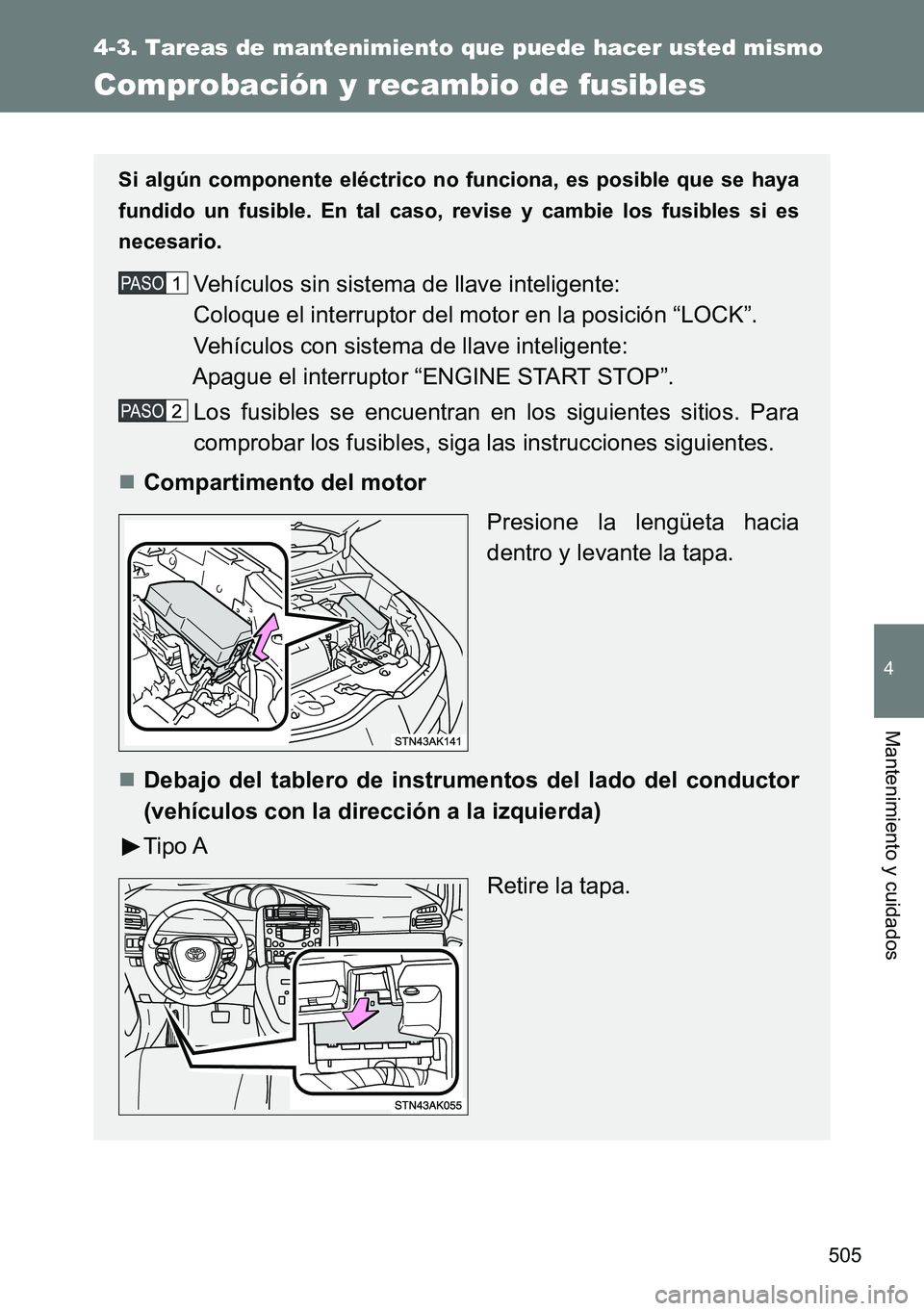

505
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
Vehículos sin sistema de llave inteligente:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema de llave inteligente:
Apague el interruptor “ENGINE START STOP”.
Los fusibles se encuentran en los siguientes sitios. Para
comprobar los fusibles, siga las instrucciones siguientes.
Compartimento del motor
Presione la lengüeta hacia
dentro y levante la tapa.
Debajo del tablero de instrumentos del lado del conductor
(vehículos con la dirección a la izquierda)
Tipo A
Retire la tapa.

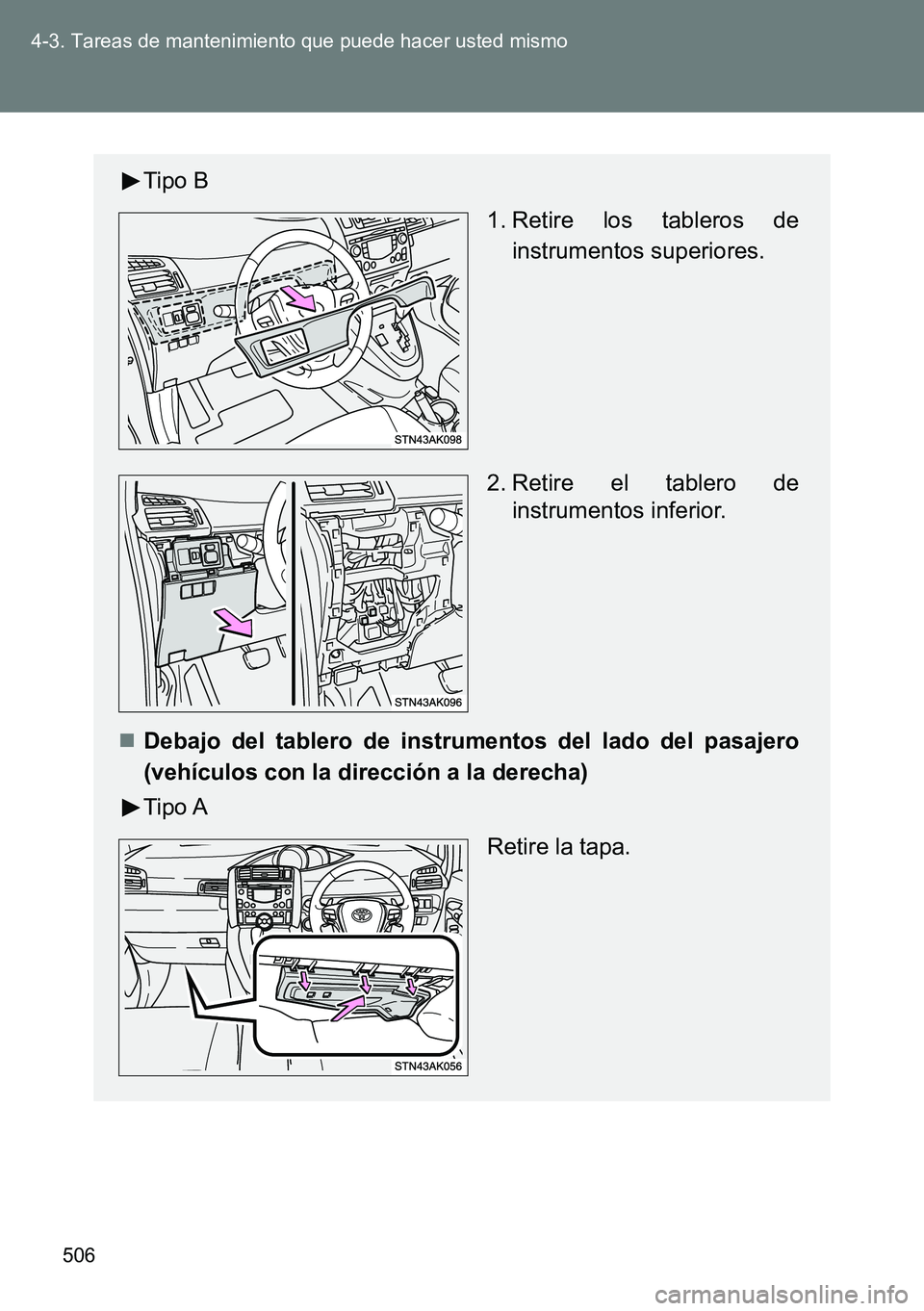

506 4-3. Tareas de mantenimiento que puede hacer usted mismo
Tipo B
1. Retire los tableros de
instrumentos superiores.
2. Retire el tablero de
instrumentos inferior.
Debajo del tablero de instrumentos del lado del pasajero
(vehículos con la dirección a la derecha)
Tipo A
Retire la tapa.

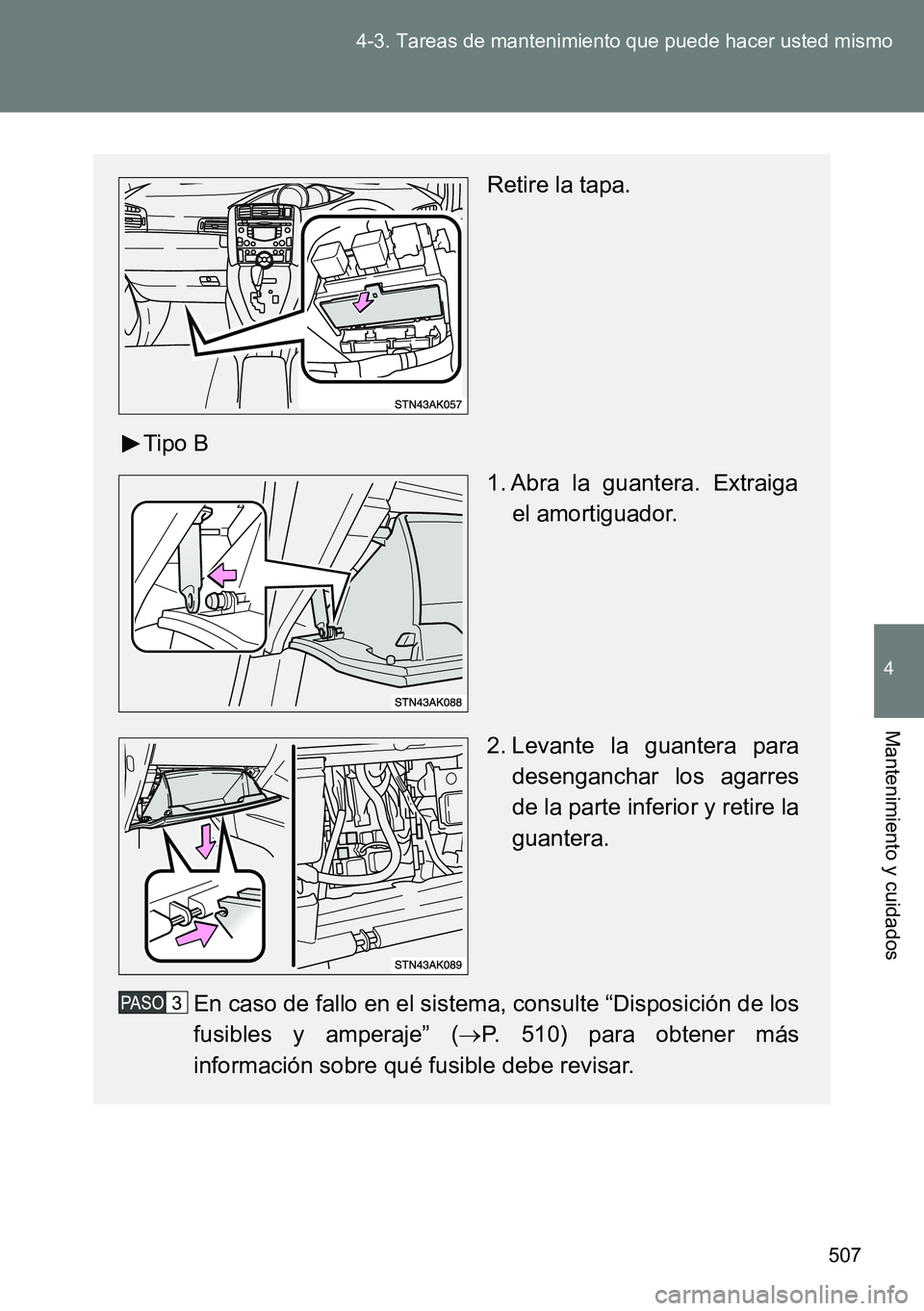

507 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Retire la tapa.
Tipo B
1. Abra la guantera. Extraiga
el amortiguador.
2. Levante la guantera para
desenganchar los agarres
de la parte inferior y retire la
guantera.
En caso de fallo en el sistema, consulte “Disposición de los
fusibles y amperaje” (P. 510) para obtener más
información sobre qué fusible debe revisar.

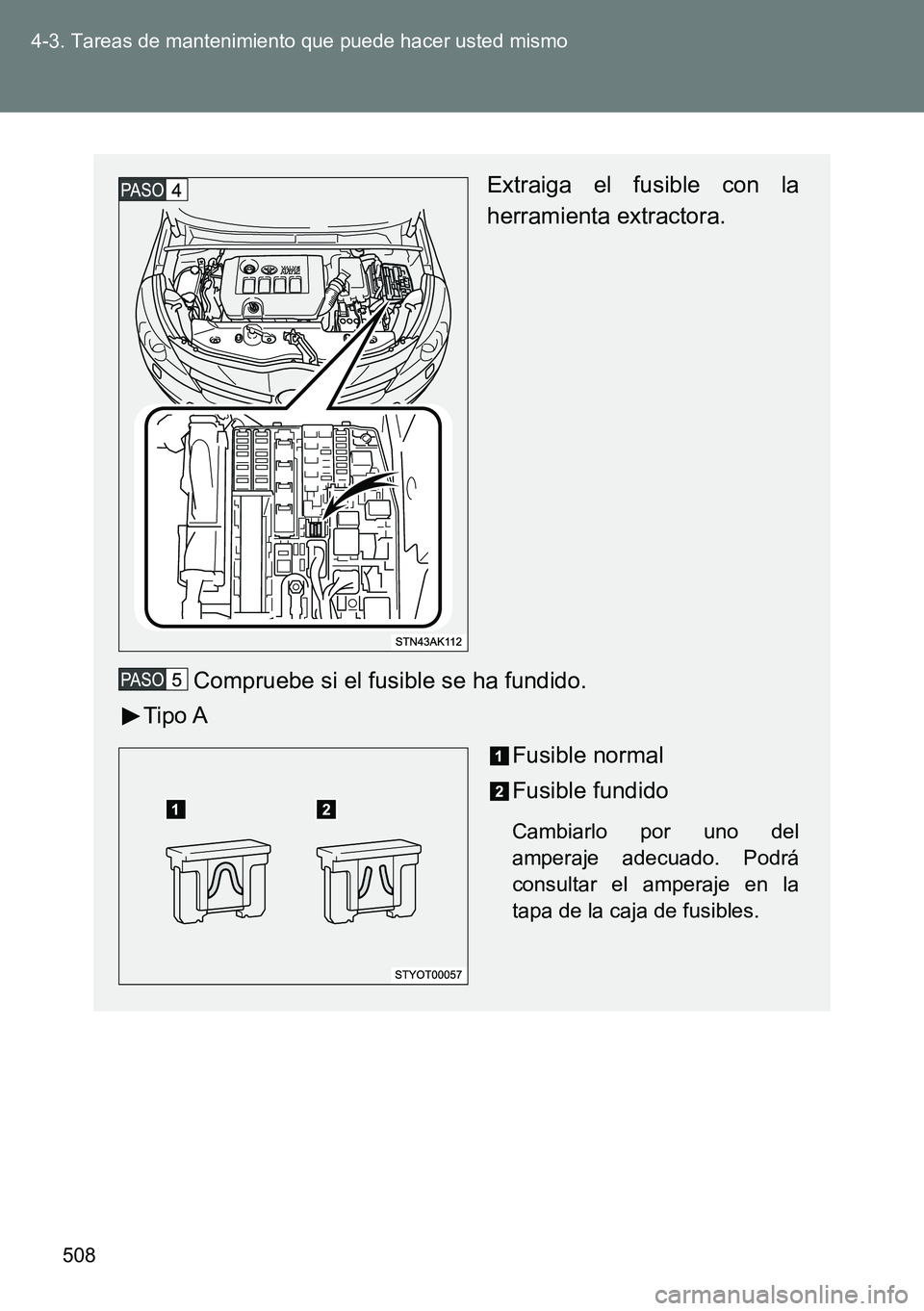

508 4-3. Tareas de mantenimiento que puede hacer usted mismo
Extraiga el fusible con la
herramienta extractora.
Compruebe si el fusible se ha fundido.
Tipo A
Fusible normal
Fusible fundido
Cambiarlo por uno del
amperaje adecuado. Podrá
consultar el amperaje en la
tapa de la caja de fusibles.

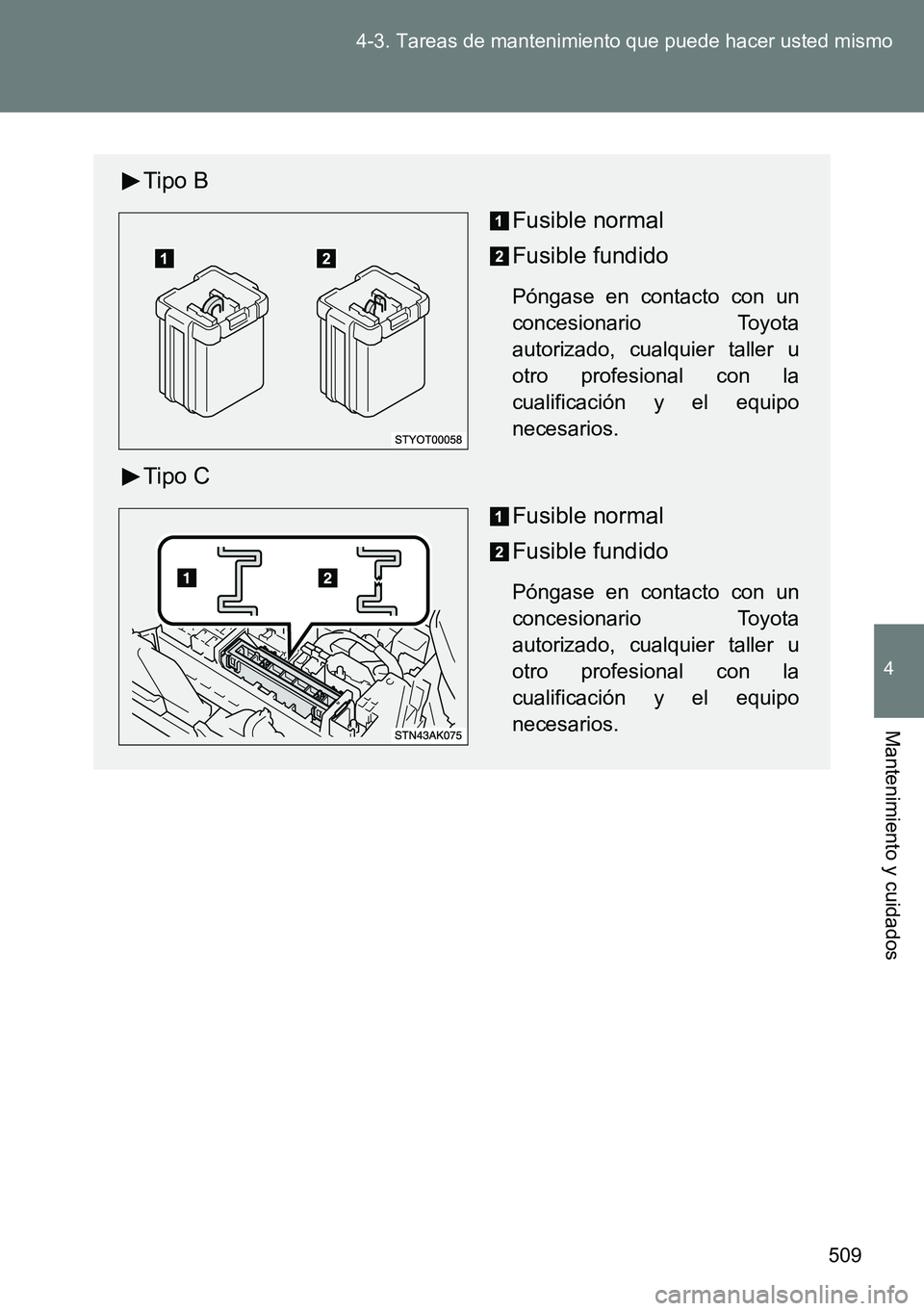

509 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
Tipo B
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.
Tipo C
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario Toyota
autorizado, cualquier taller u
otro profesional con la
cualificación y el equipo
necesarios.

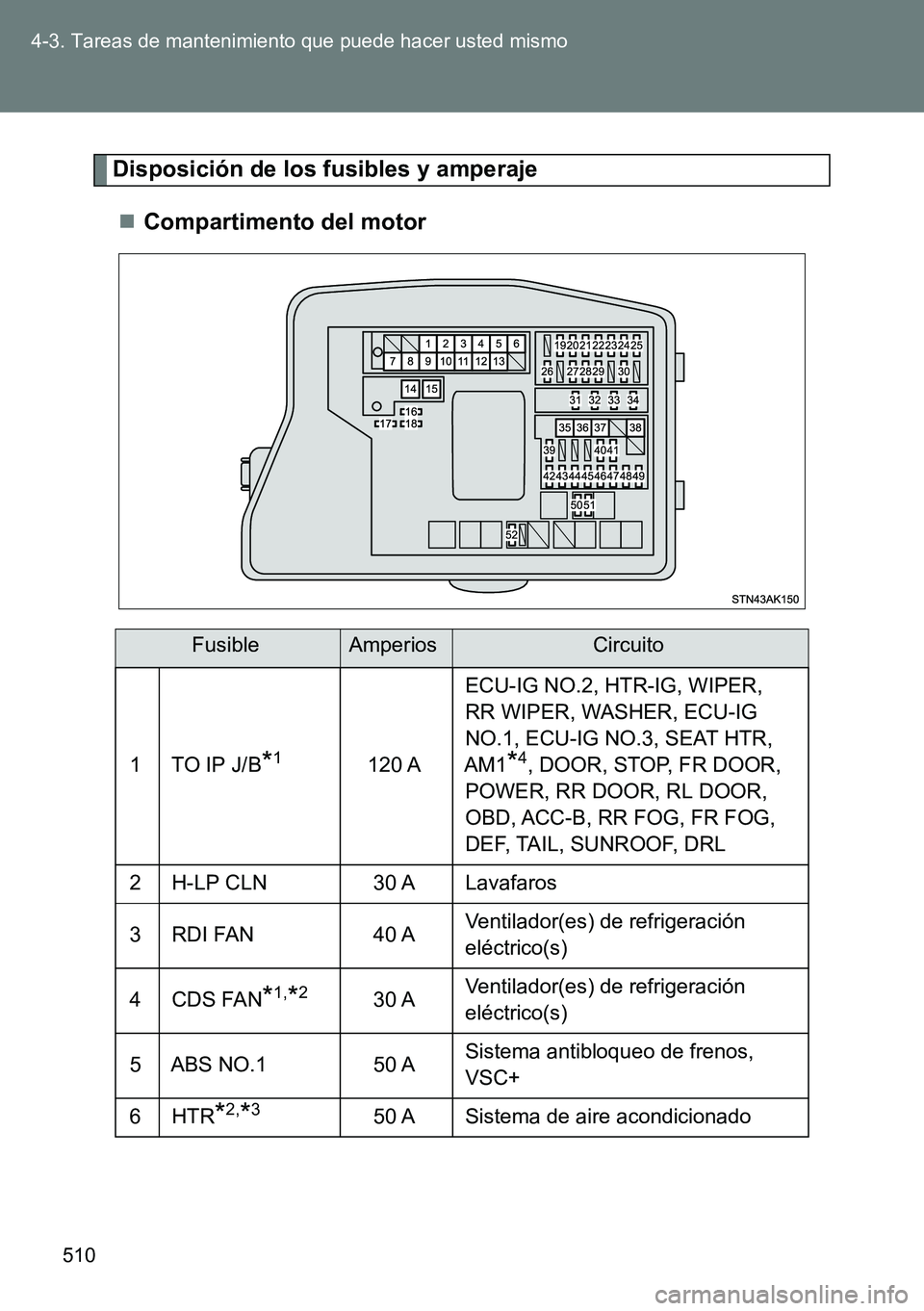

510 4-3. Tareas de mantenimiento que puede hacer usted mismo
Disposición de los fusibles y amperaje
Compartimento del motor
FusibleAmperiosCircuito
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1*4, DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL
2H-LP CLN30 A Lavafaros
3RDI FAN40 AVentilador(es) de refrigeración
eléctrico(s)
4CDS FAN*1,*230 AVentilador(es) de refrigeración
eléctrico(s)
5 ABS NO.1 50 ASistema antibloqueo de frenos,
VSC+
6 HTR
*2,*350 A Sistema de aire acondicionado

511 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
7ALT120 A
*3
Sistema de carga, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, STV HTR
*2, PWR
OUTLET, HTR SUB NO.1, HTR
SUB NO.2, HTR SUB NO.3, ECU-
IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1
*4,
DOOR, STOP, FR DOOR,
POWER, RR DOOR, RL DOOR,
OBD, ACC-B, RR FOG, FR FOG,
DEF, TAIL, SUNROOF, DRL 140 A
*2
8EPS
*2,*380 A Servodirección eléctrica
GLOW
*180 ASistema de incandescencia del
motor
9GLOW
*280 ASistema de incandescencia del
motor
EPS
*180 A Servodirección eléctrica
10 P-SYSTEM
*330 A Sistema VALVEMATIC
11EFI MAIN
*250 AEFI NO.1, EFI NO.2, EFI NO.3*7,
EFI NO.4
FUEL HTR
*150 A Calefactor de combustible
12P/I
*2,*350 AEDU*2, EFI MAIN*3, IGT/INJ*3,
HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13H-LP MAIN
*2,*350 AH-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
P/I
*150 A HORN, IG2, ELEC FUEL PMP
14 BBC
*140 A Sistema de parada y arranque
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
16 SPARE 10 A Fusible de repuesto
FusibleAmperiosCircuito

512 4-3. Tareas de mantenimiento que puede hacer usted mismo
17 SPARE 30 A Fusible de repuesto
18 SPARE 20 A Fusible de repuesto
19 DOOR NO.2 25 A ECU principal de la carrocería
20EFI MAIN
NO.2
*1,*27,5 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
21 ECU-B2 10 ASistema de llave inteligente,
sistema de aire acondicionado,
ventanillas automáticas
22 D.C.C SHORT Sin circuito
23 ECU-B 10 AMedidores y contadores, ECU de
la carrocería principal, sensor de la
dirección, sistema de bloqueo
doble, control remoto inalámbrico,
sistema de llave inteligente
24 RAD NO.1
*2,*320 A Sistema de audio
25 DOME 10 ALuz del compartimento del
portaequipajes, luces de cortesía,
luces de cortesía de las puertas
delanteras, luces individuales/
interiores, luces para los pies
26 AM2 NO.2 7,5 A Sistema de arranque
27 TURN-HAZ 10 ALuces de los intermitentes,
intermitentes de emergencia
28 ETCS
*310 ASistema de control del regulador
electrónico
29 AM2 30 A Sistema de arranque
30 STRG LOCK 20 A Sistema de bloqueo de la dirección
31IGT/INJ
*315 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible EDU
*220 A
FusibleAmperiosCircuito
