5056-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

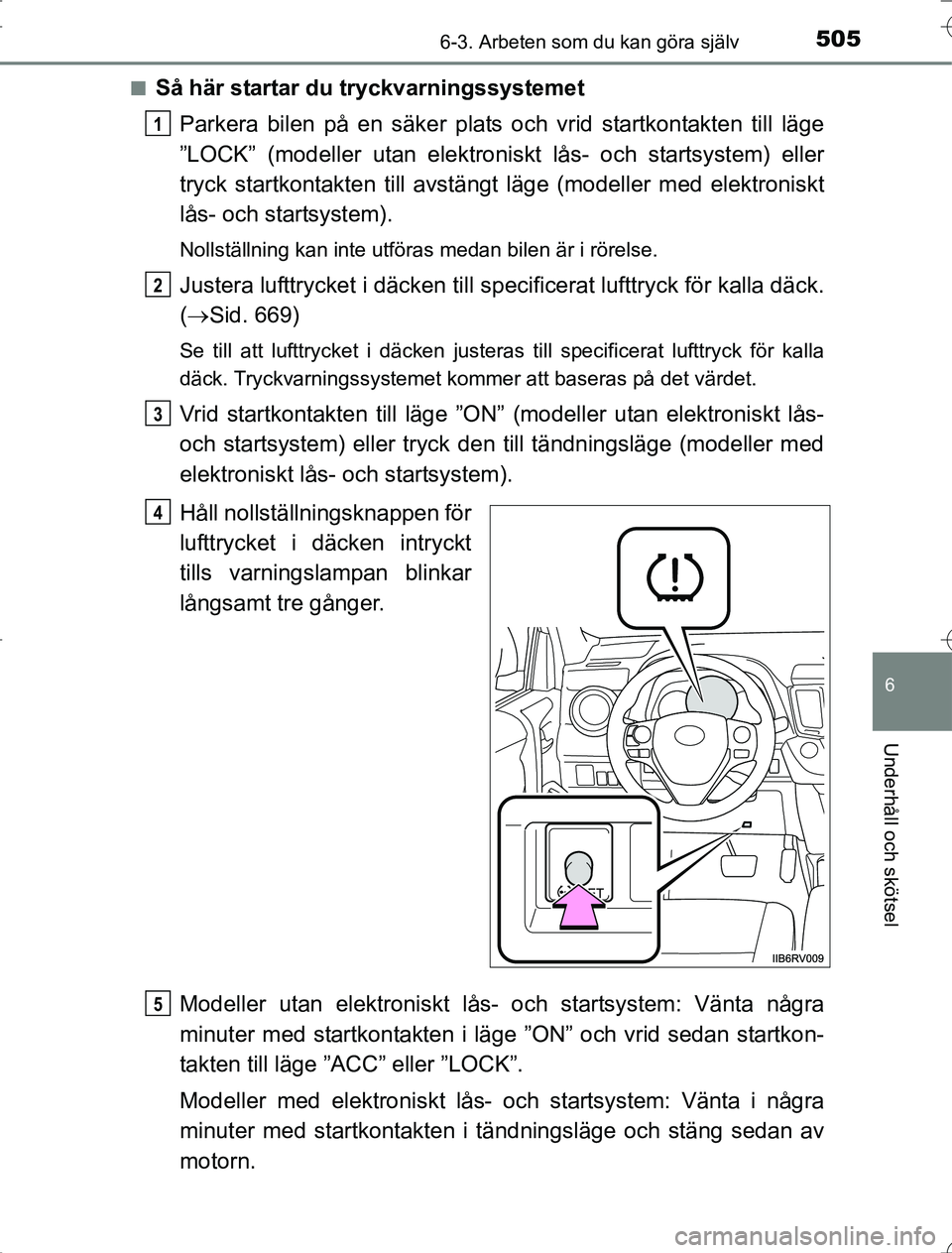

Så här startar du tryckvarningssystemet
Parkera bilen på en säker plats och vrid startkontakten till läge
”LOCK” (modeller utan elektroniskt lås- och startsystem) eller
tryck startkontakten till avstängt läge (modeller med elektroniskt
lås- och startsystem).
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däcken till spec ificerat lufttryck för kalla däck.
(  Sid. 669)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Tryckvarningssystemet kommer att baseras på det värdet.
Vrid startkontakten till läge ”O N” (modeller utan elektroniskt lås-
och startsystem) eller tryck de n till tändningsläge (modeller med
elektroniskt lås- och startsystem).
Håll nollställningsknappen för
lufttrycket i däcken intryckt
tills varningslampan blinkar
långsamt tre gånger.
Modeller utan elektroniskt lås- och startsystem: Vänta några
minuter med startkontakten i läge ”ON” och vrid sedan startkon-
takten till läge ”ACC” eller ”LOCK”.
Modeller med elektroniskt lås- och startsystem: Vänta i några
minuter med startkontakten i t ändningsläge och stäng sedan av
motorn.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 505 Wednesday, January 21, 2015 6:56 PM

5066-3. Arbeten som du kan göra själv
OM42A21
uRegistrera ID-koder
Lufttrycksvarningssystemets ventil och sändare är försedda med en
unik ID-kod. Vid byte av ventilen och sändaren i varningssystemet
för lufttrycket i däcken behöver ID-koden registreras på nytt. Låt en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning registrera ID-
koden.
n När däcken ska bytas
Däcken bör bytas om:
lDet finns skåror, sprickor eller andra skador i däcken som är så djupa att
kordväven syns eller om det finns utbuktningar som tyder på inre s\
kador
l Ett däck blir punkterat ofta eller inte går att reparera på grund av skadans
storlek eller läge
Om du är osäker ska du kontakta en auktoriserad Toyota-återförsäljare eller
-verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
n Byta däck och fälgar (modeller med varningssystem för lågt lufttryck i
däcken)
Om ID-koden på tryckvarningsventilen och sändaren inte är registrerad kom-
mer tryckvarningssystemet inte att fungera ordentligt. När du har kört i ca 10
minuter tänds varningslampan i tryckvarningssystemet efter att ha blinkat i en
minut som indikation på en funktionsstörning i systemet.
n Däckets livslängd
Alla däck som är äldre än sex år måste kontrolleras av en fackman, även om
de inte har använts eller verkar oskadade.
n Rutinmässiga kontroller av lufttrycket i däcken (modeller med tryckvar-
ningssystem)
Tryckvarningssystemet utgör ingen ersättning för rutinkontroller av lufttrycket
i däcken. Gör kontrollen av lufttryck i däcken till en del av din dagliga rutin för
att kontrollera bilen.
n Om vinterdäckens mönsterdjup slits ned under 4 mm
Sådana däck gör ingen nytta i snö.
RAV4_OM_OM42A21SE_(SE).book Page 506 Wednesday, January 21, 2015 6:56 PM

5076-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Situationer när varningssystemet för lågt lufttryck i däcken eventuellt
inte fungerar korrekt (i förekommande fall)
lI följande fall kan varningssystemet för lågt lufttryck i däcken eventuellt inte
fungera korrekt.
• Om andra fälgar än Toyota-original används.
• Ett däck har ersatts med ett däck som inte är OE (originalutrustning).
• Ett däck har ersatts med ett däck som inte har specificerad storlek.
• Snökedjor, etc., har monterats.
• Låsmuttrar har monterats.
• Ett däck av typ Run-flat har monterats.
• Om en fönsterbeläggning monteras som påverkar radiovågorna.
• Om bilen är täckt av snö eller is, speciellt runt hjul eller hjulhus.
• Om lufttrycket i däcken är mycket högre än specificerad nivå.
• Om reservhjulet befinner sig på en plats där mottagningen av radiovågor
är dålig.
*
• Om ett stort metallföremål som kan störa signalmottagningen har place-rats i bagageutrymmet.
*
*
: Endast modeller med reguljärt reservhjul
l Prestandan kan påverkas i följande situationer.
• Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklam-
skylt, flygplats eller annan anläggning som genererar starka radiovågor
eller elektriskt brus
• Om du bär på en bärbar radio, mobiltelefon, sladdlös telefon eller annan trådlös kommunikationsapparat
l Om bilen är parkerad kan tiden tills varningen startar eller stängs av förläng-
as.
l Om lufttrycket i däcken sjunker snabbt, t.ex. om ett däck har exploderat
kommer varningen eventuellt inte att fungera.
RAV4_OM_OM42A21SE_(SE).book Page 507 Wednesday, January 21, 2015 6:56 PM

5086-3. Arbeten som du kan göra själv
OM42A21n

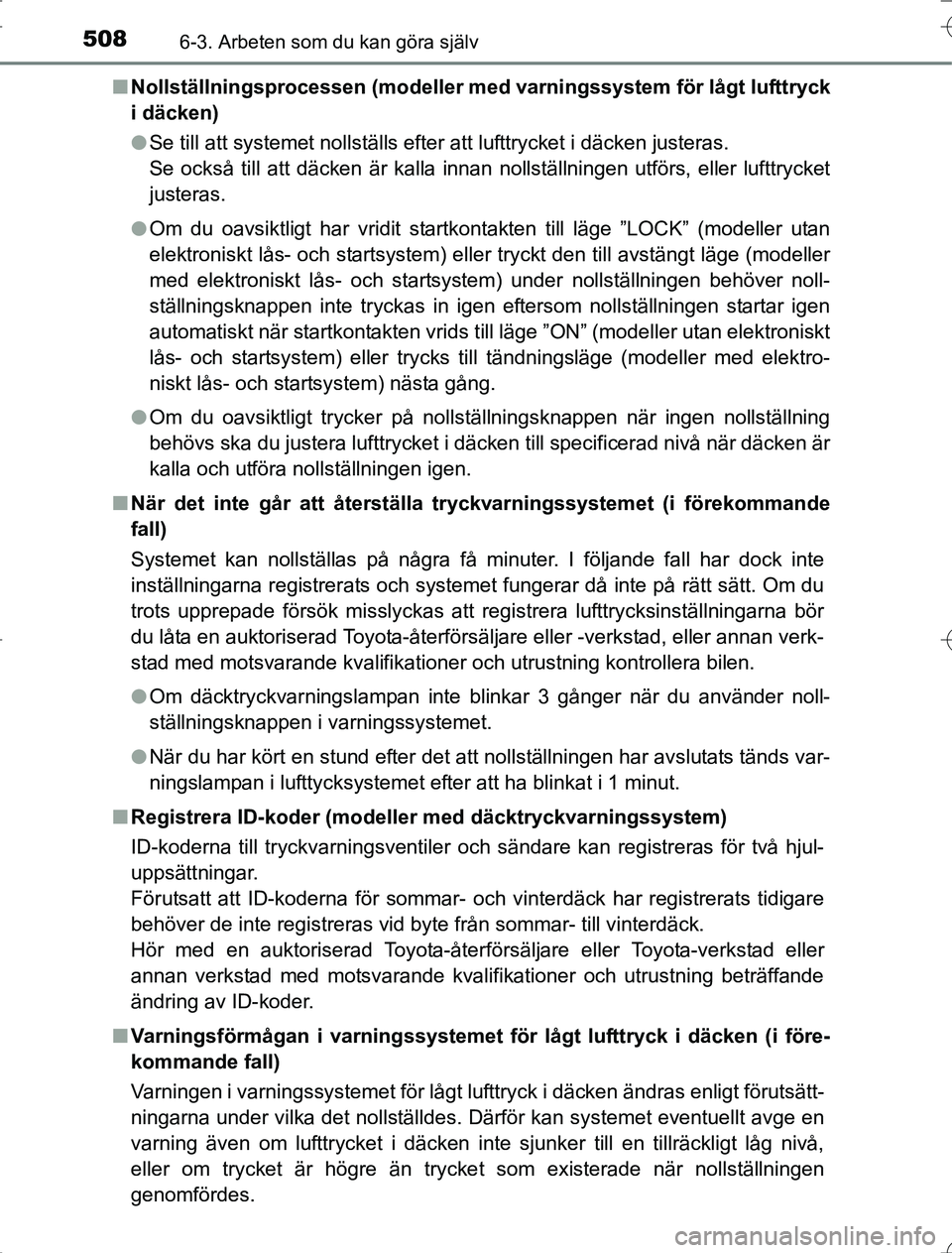

Nollställningsprocessen (modeller me d varningssystem för lågt lufttryck
i däcken)
l Se till att systemet nollställs efter att lufttrycket i däcken justeras.
Se också till att däcken är kalla innan nollställningen utförs, eller lufttrycket
justeras.
l Om du oavsiktligt har vridit startkontakten till läge ”LOCK” (modeller utan
elektroniskt lås- och startsystem) eller tryckt den till avstängt läge (modeller
med elektroniskt lås- och startsystem) under nollställningen behöver noll-
ställningsknappen inte tryckas in igen eftersom nollställningen startar igen
automatiskt när startkontakten vrids t ill läge ”ON” (modeller utan elektroniskt
lås- och startsystem) eller trycks till tändningsläge (modeller med elektro-
niskt lås- och startsystem) nästa gång.
l Om du oavsiktligt trycker på nollställningsknappen när ingen nollställning
behövs ska du justera lufttrycket i däcken till specificerad nivå när däcken är
kalla och utföra nollställningen igen.
n När det inte går att återställa tryckvarningssystemet (i förekommande
fall)
Systemet kan nollställas på några få minuter. I följande fall har dock inte
inställningarna registrerats och systemet fungerar då inte på rätt sätt. Om du
trots upprepade försök misslyckas att registrera lufttrycksinställningarna bör
du låta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.
l Om däcktryckvarningslampan inte blinkar 3 gånger när du använder noll-
ställningsknappen i varningssystemet.
l När du har kört en stund efter det att nollställningen har avslutats tänds var-
ningslampan i lufttycksystemet efter att ha blinkat i 1 minut.
n Registrera ID-koder (modell er med däcktryckvarningssystem)
ID-koderna till tryckvarningsventiler och sändare kan registreras för två hjul-
uppsättningar.
Förutsatt att ID-koderna för sommar- och vinterdäck har registrerats tidigare
behöver de inte registreras vid by te från sommar- till vinterdäck.
Hör med en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning beträffande
ändring av ID-koder.
n Varningsförmågan i varningssystemet för lågt lufttryck i däcken (i före-
kommande fall)
Varningen i varningssystemet för lågt lufttryck i däcken ändras enligt förutsätt-
ningarna under vilka det nollställdes. Därför kan systemet eventuellt avge en
varning även om lufttrycket i däcken inte sjunker till en tillräckligt låg nivå,
eller om trycket är högre än trycke t som existerade när nollställningen
genomfördes.
RAV4_OM_OM42A21SE_(SE).book Page 508 Wednesday, January 21, 2015 6:56 PM

5096-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

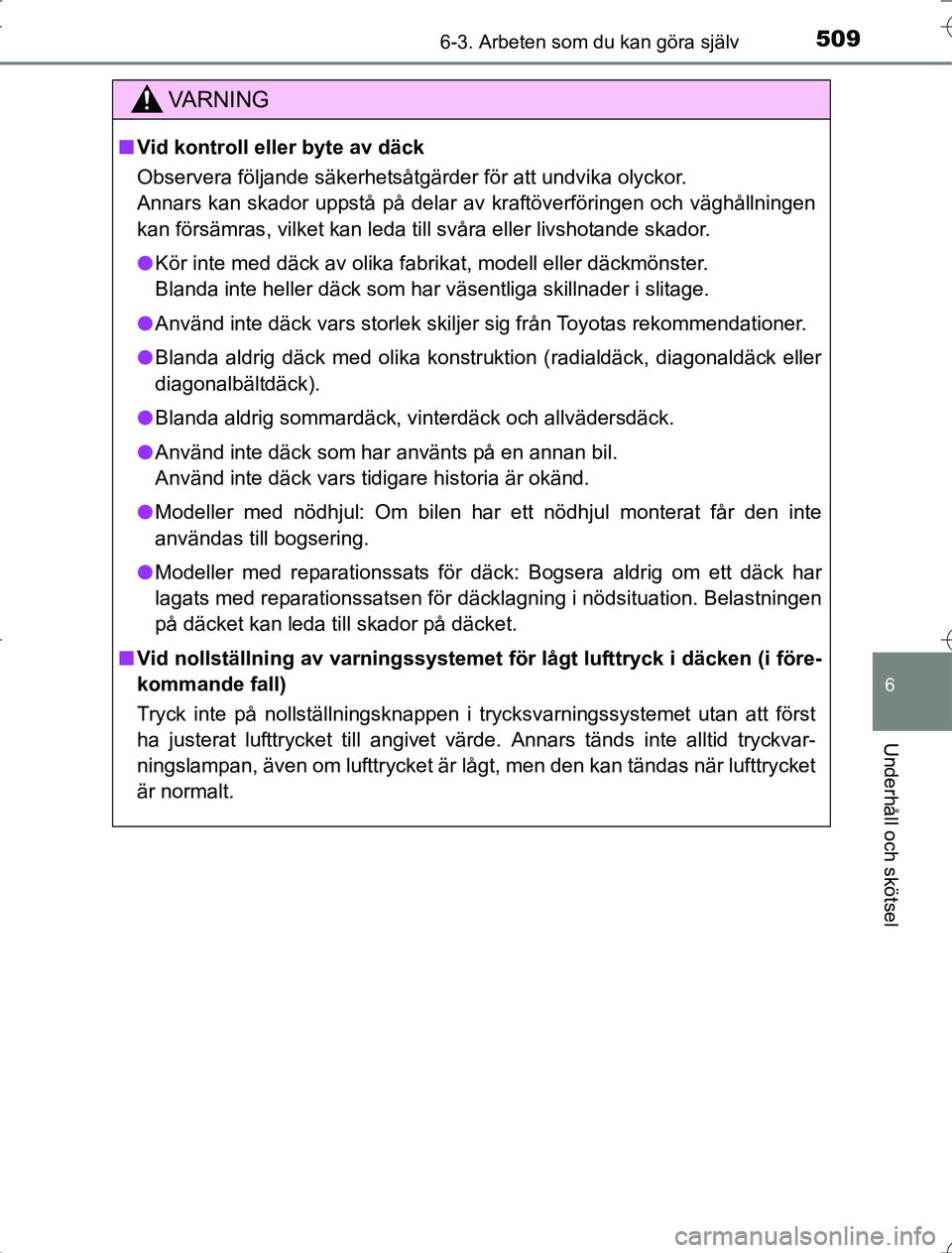

VA R N I N G
nVid kontroll eller byte av däck
Observera följande säkerhetsåtgärder för att undvika olyckor.
Annars kan skador uppstå på delar av kraftöverföringen och väghållningen
kan försämras, vilket kan leda till svåra eller livshotande skador.
l Kör inte med däck av olika fabrikat, modell eller däckmönster.
Blanda inte heller däck som har väsentliga skillnader i slitage.
l Använd inte däck vars storlek skiljer sig från Toyotas rekommendationer.
l Blanda aldrig däck med olika konstruktion (radialdäck, diagonaldäck eller
diagonalbältdäck).
l Blanda aldrig sommardäck, vinterdäck och allvädersdäck.
l Använd inte däck som har använts på en annan bil.
Använd inte däck vars tidigare historia är okänd.
l Modeller med nödhjul: Om bilen har ett nödhjul monterat får den inte
användas till bogsering.
l Modeller med reparationssats för däck: Bogsera aldrig om ett däck har
lagats med reparationssatsen för däcklagning i nödsituation. Belastningen
på däcket kan leda till skador på däcket.
n Vid nollställning av varningssystemet fö r lågt lufttryck i däcken (i före-
kommande fall)
Tryck inte på nollställningsknappen i trycksvarningssystemet utan att först
ha justerat lufttrycket till angivet värde. Annars tänds inte alltid tryckvar-
ningslampan, även om lufttrycket är lågt, men den kan tändas när lufttrycket
är normalt.
RAV4_OM_OM42A21SE_(SE).book Page 509 Wednesday, January 21, 2015 6:56 PM

5106-3. Arbeten som du kan göra själv
OM42A21

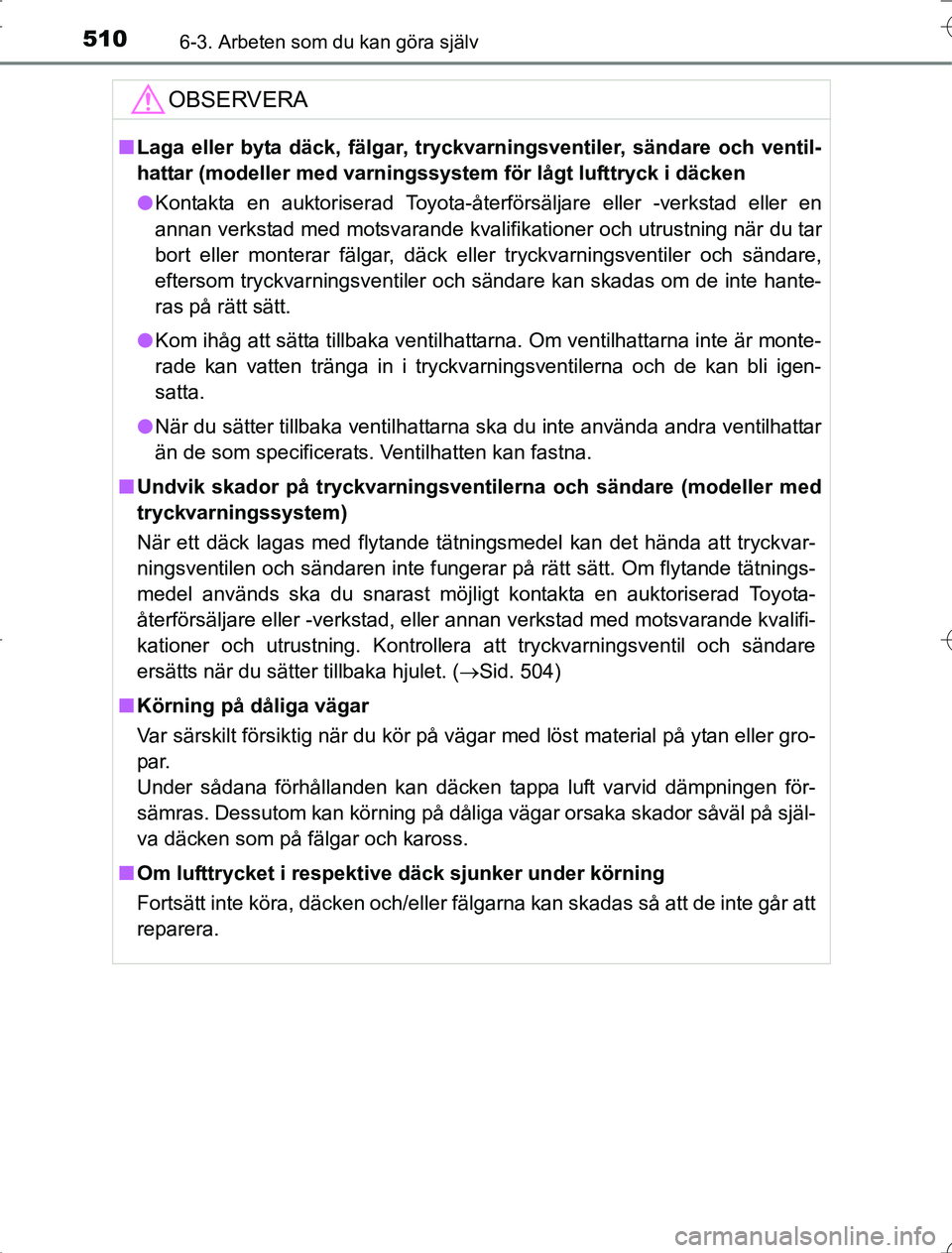

OBSERVERA
nLaga eller byta däck, fälgar, tryckvarningsventiler, sändare och ventil-
hattar (modeller med varningssyst em för lågt lufttryck i däcken
l Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller en
annan verkstad med motsvarande kvalifikationer och utrustning när du tar
bort eller monterar fälgar, däck eller tryckvarningsventiler och sändare,
eftersom tryckvarningsventiler och sändare kan skadas om de inte hante-
ras på rätt sätt.
l Kom ihåg att sätta tillbaka ventilhattarna. Om ventilhattarna inte är monte-
rade kan vatten tränga in i tryckvarningsventilerna och de kan bli igen-
satta.
l När du sätter tillbaka ventilhattarna ska du inte använda andra ventilhattar
än de som specificerats. Ventilhatten kan fastna.
n Undvik skador på tryckvarningsventi lerna och sändare (modeller med
tryckvarningssystem)
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning. Kontrollera att tryckvarningsventil och sändare
ersätts när du sätter tillbaka hjulet. (Sid. 504)
n Körning på dåliga vägar
Var särskilt försiktig när du kör på vägar med löst material på ytan eller gro-
par.
Under sådana förhållanden kan däcken tappa luft varvid dämpningen för-
sämras. Dessutom kan körning på dåliga vägar orsaka skador såväl på själ-
va däcken som på fälgar och kaross.
n Om lufttrycket i respektive däck sjunker under körning
Fortsätt inte köra, däcken och/eller fälgarna kan skadas så att de inte går att
reparera.
RAV4_OM_OM42A21SE_(SE).book Page 510 Wednesday, January 21, 2015 6:56 PM

511
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21

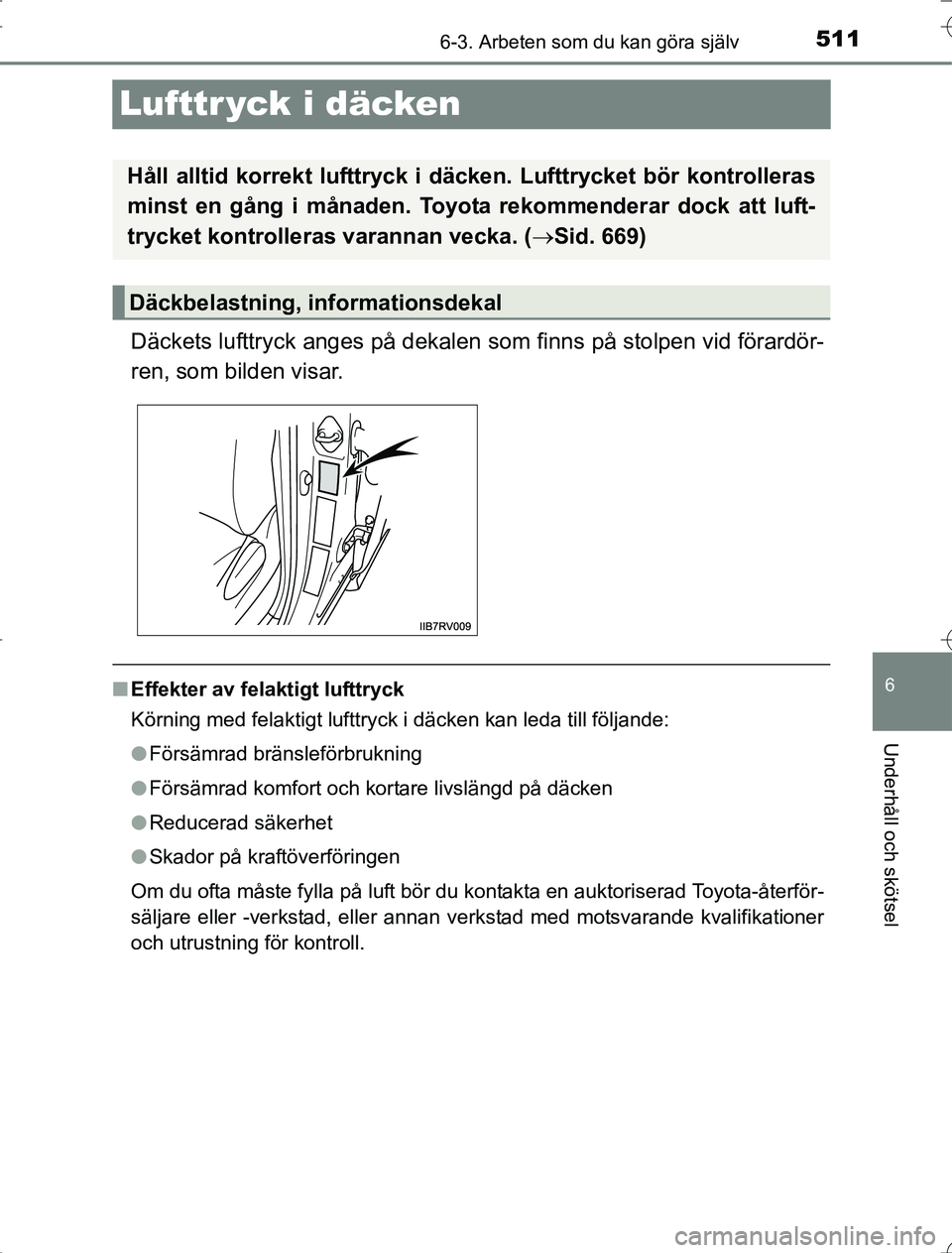

Lufttr yck i däcken
Däckets lufttryck anges på dekalen som finns på stolpen vid förardör-
ren, som bilden visar.
n Effekter av felaktigt lufttryck
Körning med felaktigt lufttryck i däcken kan leda till följande:
lFörsämrad bränsleförbrukning
l Försämrad komfort och kortare livslängd på däcken
l Reducerad säkerhet
l Skador på kraftöverföringen
Om du ofta måste fylla på luft bör du kontakta en auktoriserad Toyota-återför-
säljare eller -verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning för kontroll.
Håll alltid korrekt lufttryck i däcken. Lufttrycket bör kontrolleras
minst en gång i månaden. Toyota rekommenderar dock att luft-
trycket kontrolleras varannan vecka. ( Sid. 669)
Däckbelastning, informationsdekal
RAV4_OM_OM42A21SE_(SE).book Page 511 Wednesday, January 21, 2015 6:56 PM

5126-3. Arbeten som du kan göra själv
OM42A21n
Instruktioner vid kontroll av lufttryck
Observera följande vid kontroll av lufttrycket i däcken:
lLufttrycket bör bara kontrolleras när däcken är kalla.
Du får en korrekt avläsning efter att bilen har stått parkerad i minst tre tim-
mar och körts högst 1,5 km sedan dess.
l Använd alltid en lufttrycksmätare.
Det räcker inte att bara titta på däcken. Tänk på att avvikelser på bara några
tiondels bar kan försämra både köregenskaper och åkkomfort.
l Släpp aldrig ut luft för att minska trycket i däcken efter körning. Det är nor-
malt att trycket i däcken är högre efter körning.
l Överskrid aldrig bilens lastkapacitet.
Passagerare och bagage bör placeras så att bilen är jämnt balanserad.
RAV4_OM_OM42A21SE_(SE).book Page 512 Wednesday, January 21, 2015 6:56 PM
