2014 TOYOTA RAV4 display

INNEHÅLLSFÖRTECKNING2
OM42A21För din information .........................8
Så här läser du den här
instruktionsboken .......................12
Söka information ..........................13
Bildregister ...................................14
1-1. För säker körning Innan du börjar köra.............26
För säker körning .................28
Säkerhetsbälten ...................30
Krockkuddar.........................38
Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde ........................51
Säkerhetsinformation för barn ...................................54
Bilbarnstolar .........................55
Säkerhetsåtgärder beträffande avgaser...........71
1-2. Stöldskydd Startspärr .............................72
Dubbelsidigt låssystem ........74
Larm.....................................75 2. Instrumentgrupp
Varnings- och indikeringslampor .............. 82
Instrument och mätare ........ 88
Informationsdisplay ............. 89
Information om bränsleförbrukning ............ 98
3-1. Nyckelinformation Nycklar .............................. 102
3-2. Öppna, stänga och låsa dörrarna
Elektroniskt lås- och startsystem...................... 106
Fjärrkontroll ....................... 119
Sidodörrar ......................... 122
Baklucka............................ 126
3-3. Inställning av sätena Framsäten ......................... 139
Baksätet ............................ 141
Nackskydd......................... 145
3-4. Justera ratten och speglarna
Ratt.................................... 148
Invändig backspegel ......... 149
Yttre backspeglar .............. 152
3-5. Öppna, stänga fönster och taklucka
Elfönsterhissar .................. 156
Taklucka ............................ 159
1Trygghet och säkerhet
2Instrumentgrupp
3Komponenternas
funktion
RAV4_OM_OM42A21SE_(SE).book Page 2 Wednesday, January 21, 2015 6:56 PM

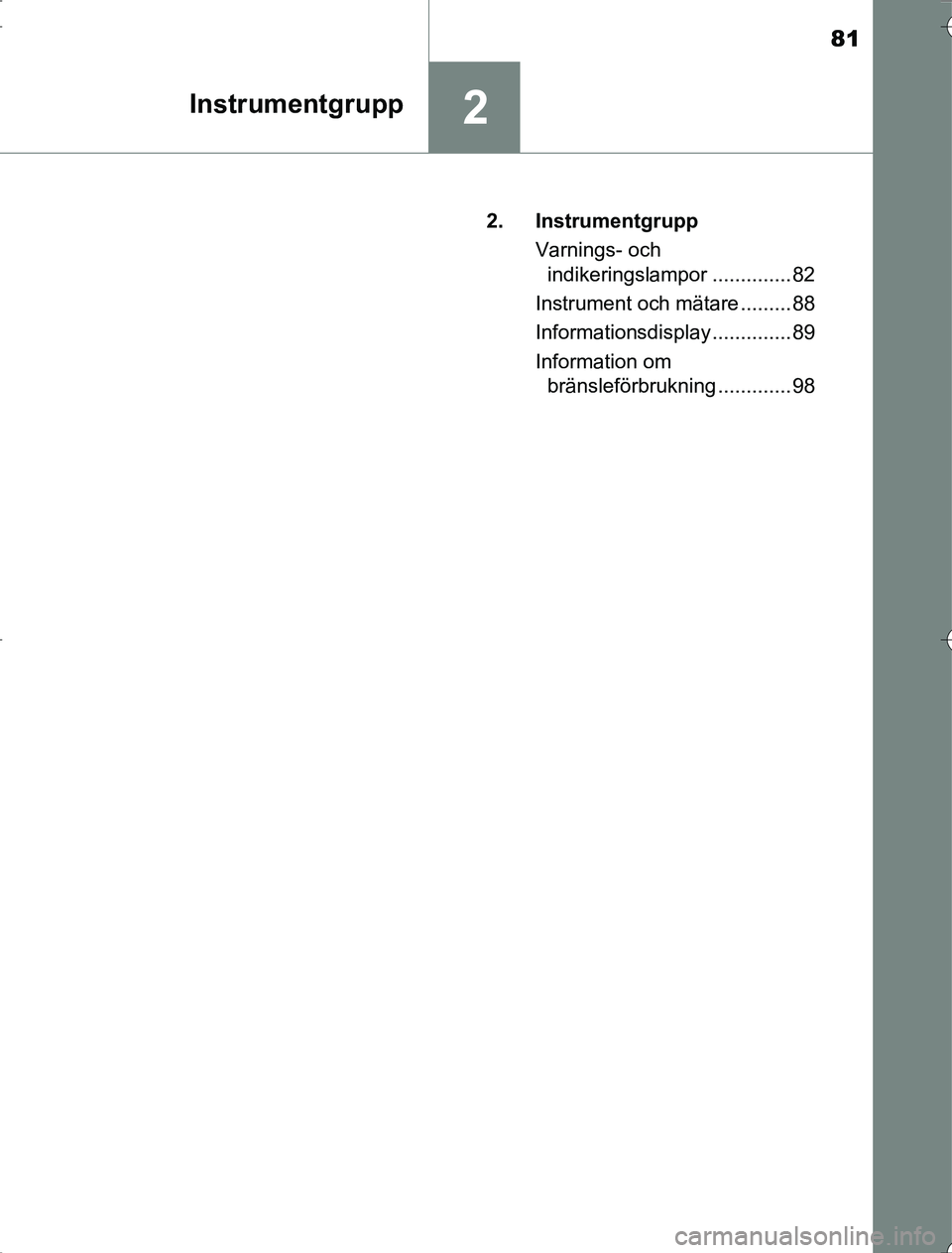

81
2Instrumentgrupp
OM42A212. Instrumentgrupp
Varnings- och indikeringslampor .............. 82
Instrument och mätare ......... 88
Informationsdisplay .............. 89
Information om bränsleförbrukning ............. 98
RAV4_OM_OM42A21SE_(SE).book Page 81 Wednesday, January 21, 2015 6:56 PM

882. Instrumentgrupp
OM42A21

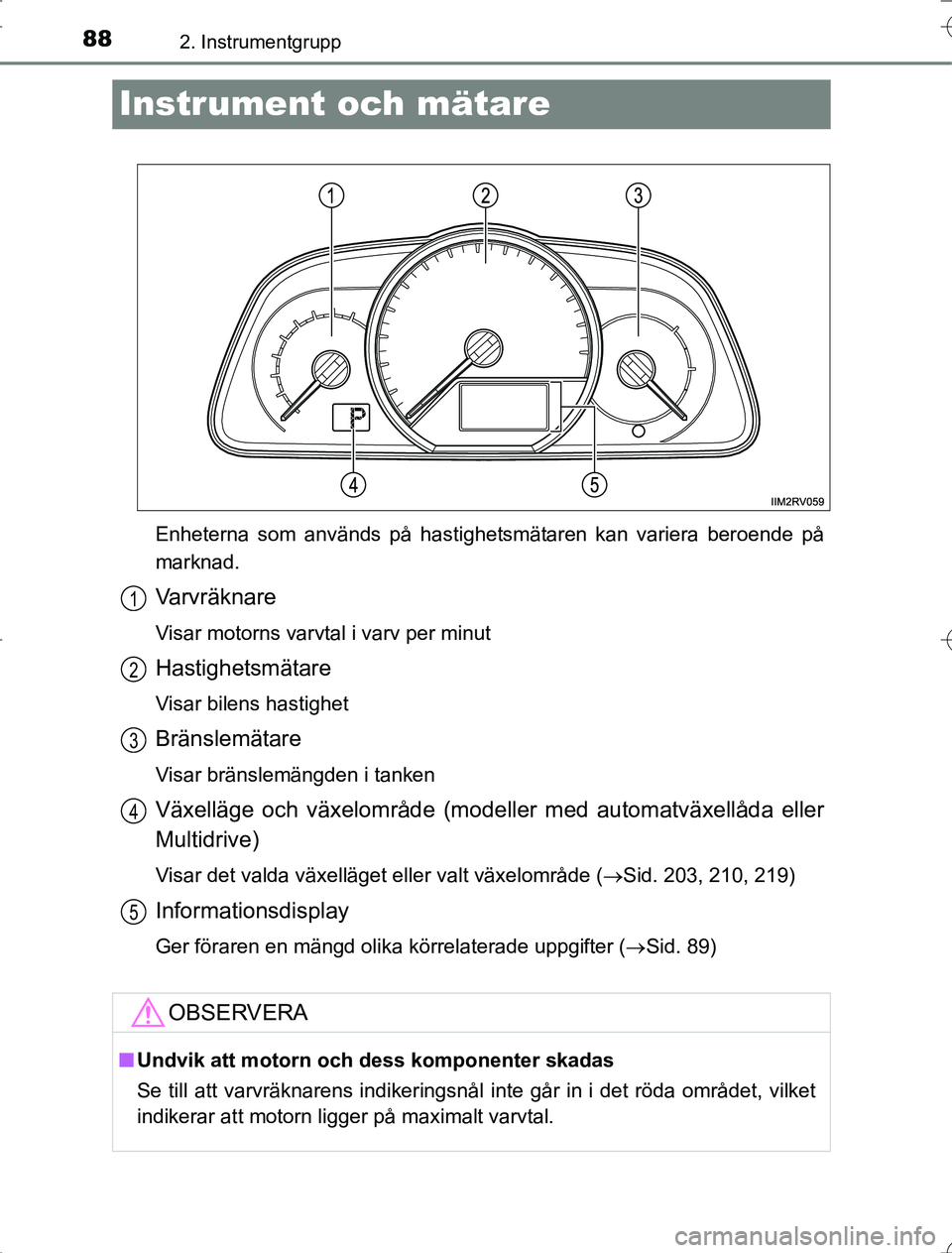

Instrument och mätare
Enheterna som används på hastighetsmätaren kan variera beroende på
marknad.
Varvräknare
Visar motorns varvtal i varv per minut
Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Växelläge och växelområde (modeller med automatväxellåda eller
Multidrive)
Visar det valda växelläget eller valt växelområde (Sid. 203, 210, 219)
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter ( Sid. 89)
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Se till att varvräknarens indikeringsnål inte går in i det röda området, vilket
indikerar att motorn ligger på maximalt varvtal.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 88 Wednesday, January 21, 2015 6:56 PM

89
2
2. Instrumentgrupp
Instrumentgrupp
OM42A21
Infor mationsdisplay
Informationsdisplayen förser föraren med körrelaterade data, inklu-
sive den aktuella utetemperaturen.
l
Eco-körning, indikeringslampa (i
förekommande fall) (
Sid. 168)
lUtetermometer ( Sid. 91)
l Temperaturmätare för kylarvät-
ska
Visar motorns kylarvätsketempera-
tur.
lVägmätare och trippmätare
( Sid. 90)
l Färdinformation ( Sid. 91)
Visar aktionsradien, bränsleför-
brukningen och annan färdrelate-
rad information
lBelysning av instrumentpane-
len ( Sid. 90)
l Visning av LDA (Avåkningsvar-
ning) (i förekommande fall)
( Sid. 272)
Visas automatiskt när systemet är i
bruk. Displayen kan ändras med
en tryckning på knappen ”DISP”.
(Sid. 90)
l Varningsmeddelanden
( Sid. 574)
Visas automatiskt om en störning
uppstår i något av bilens system.
Displayen kan ändras med en
tryckning på knappen ”DISP”.
(Sid. 90)
Displayens innehåll
RAV4_OM_OM42A21SE_(SE).book Page 89 Wednesday, January 21, 2015 6:56 PM

902. Instrumentgrupp
OM42A21n
Byta display
Funktionerna som visas kan
ändras med en tryckning på
knappen för displayändring av
vägmätare/trippmätare.
nVägmätare
nTrippmätare ”A” och ”B”
nBelysning av instrumentpanelen
Vägmätare och trippmätare
Visar bilens totala körsträcka.
Visar bilens körsträcka sedan den senaste
nollställningen av mätaren. Trippmätarna ”A”
och ”B” kan användas för att registrera och
visa olika distanser oberoende av varandra.
Tryck ner och håll knappen för displayändring av
vägmätare/trippmätare nedtryckt för att nollställa
trippmätaren som visas.
Visar kontrollen av instrumentbelysningen.
Tryck ned och håll knappen nedtryckt i minst 1
sekund för att justera ljusstyrkan på instrument-
belysningen, medan bakljusen är tända.
RAV4_OM_OM42A21SE_(SE).book Page 90
Wednesday, January 21, 2015 6:56 PM

912. Instrumentgrupp
2
Instrumentgrupp
OM42A21n
Byta display
Funktioner som visas kan änd-
ras med en tryckning på knap-
pen ”DISP”.
nUtvändig temperatur
nAktuell bränsleförbrukning
nGenomsnittlig bränsleförbrukning
Färdinformation
Visning av utetemperaturen.
Temperaturer kan visas från –40
C till 50 °C
Visar den aktuella bränsleförbrukningen.
Visar genomsnittlig bränsleförbrukning sedan
den senaste nollställningen.
• Nollställ funktionen genom att trycka på knap-
pen ”DISP” i minst 1 sekund när displayen visar
genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleför- brukningen som referens.
RAV4_OM_OM42A21SE_(SE).book Page 91 Wednesday, January 21, 2015 6:56 PM

922. Instrumentgrupp
OM42A21n
Aktionsradie
nMedelhastighet
nFörbrukad tid
Visar det uppskattade ungefärliga avståndet
som kan köras på återstående bränsle i tan-
ken.
• Sträckan beräknas utifrån bilens genomsnittliga
bränsleförbrukning. Därför kan den verkliga
körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle upp- dateras eventuellt inte displayen.
Stäng av motorn vid tankning. Displayen upp-
dateras eventuellt inte om bilen tankas utan att
startkontakten har tryckts till avstängt läge.
Visar snitthastigheten sedan motorn senast
startades.
Visar förbrukad tid sedan motorn senast star-
tades.
RAV4_OM_OM42A21SE_(SE).book Page 92 Wednesday, January 21, 2015 6:56 PM

942. Instrumentgrupp
OM42A21
När bilen står stilla ska knappen
”DISP” hållas intryckt tills skär-
men ”SETTINGS” visas.
Håll knappen ”DISP” intryckt
tills skärmen ändras.
Håll knappen ”DISP” intryckt
efter att ha valt funktionen som
ska ställas in genom att trycka
på knappen ”DISP”.
Ändra displayinställningar
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 94 Wednesday, January 21, 2015 6:56 PM
