2014 TOYOTA RAV4 display

952. Instrumentgrupp
2
Instrumentgrupp
OM42A21
Håll knappen ”DISP” intryckt
efter att ha valt önskad inställ-
ning genom att trycka på knap-
pen ”DISP”.
Displayen återgår till steg .
Håll knappen ”DISP” intryckt
efter att ha valt ”BACK” genom
att trycka på knappen ”DISP”.
Displayen återgår till steg .
(Displayen går automatiskt tillbaka inom några sekunder utan före-
gående steg .)
4
3
5
1
1
5
RAV4_OM_OM42A21SE_(SE).book Page 95 Wednesday, January 21, 2015 6:56 PM

962. Instrumentgrupp
OM42A21
nVid bortkoppling eller inkoppling av batteriet
Följande information nollställs:
lTrippmätare ”A” och ”B”
l Genomsnittlig bränsleförbrukning
l Aktionsradie
l Förbrukad tid
l Medelhastighet
l Stop & Startsystem, total driftstid
n Utetemperatur, display
I följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
lNär bilen har stannat, eller vid körning i låg hastighet (högst cirka 20 km/tim)
l Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage eller
tunnel etc.)
n När ”--- C” visas
Funktionsstörning kan ha uppstått i systemet. Kör bilen till en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
n Ställa in automatisk avstängning av display
I följande situationer stängs inställningsskärmen på vilken inställningarna kan
ändras med knappen ”DISP” automatiskt av.
lOm ett varningsmeddelande visas medan inställningsskärmen visas
l Om bilen börjar röra sig medan inställningsskärmen visas
n LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Specialinställningar
Inställningar kan ändras.
(Funktioner som kan specialinställas: Sid. 676)
RAV4_OM_OM42A21SE_(SE).book Page 96 Wednesday, January 21, 2015 6:56 PM

1113-2. Öppna, stänga och låsa dörrarna
3
Komponenternas funktion
OM42A21n
Larm och varningslampor
En kombination av utvändiga och invändiga larm och varningar, som visas på
informationsdisplayen, används för att förhindra stöld av bi\
len och olyckor på
grund av felaktig hantering. Vidta lämpliga åtgärder beroende på vilka var-
ningsmeddelanden som visas på informationsdisplayen. ( Sid. 583)
Följande tabell beskriver situationer och åtgärder när endast larmen ljuder.
LarmSituationÅtgärd
Utvändigt larm ljuder
en gång i 5 sekunderEtt försök gjordes att
låsa bilen medan en
dörr var öppen.Stäng alla dörrarna och
lås dem igen.
Invändigt larm ljuder
oavbrutet
Startkontakten trycktes
till radioläge medan
förardörren var öppen
(eller förardörren öpp-
nades medan startkon-
takten var i radioläge).
Tryck startkontakten till
avstängt läge, stäng
förardörren.
RAV4_OM_OM42A21SE_(SE).book Page 111 Wednesday, January 21, 2015 6:56 PM

1153-2. Öppna, stänga och låsa dörrarna
3
Komponenternas funktion
OM42A21n
Om att låsa dörrarna
lOm du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
l Om låsningen utförs med låssensorn visas igenkänningssignaler två gånger
i följd. Därefter ges inga igenkänningssignaler. (I förekommande fall)
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (Sid. 112)
l Om den elektroniska nyckeln ligger i bilen och dörrhandtaget blir vått när
bilen tvättas kan ett meddelande visas på informationsdisplayen och en sig-
nal höras utanför bilen. Lås alla dörrar för att stänga av larmet.
l Låssensorn fungerar eventuellt inte ordentligt om den kommer i kontakt med
is, snö, lera eller liknande. Rengör låssensorn och försök att använda den
igen, eller använd låssensorn på dörrhandtagets nedre del.
n Om upplåsningsfunktionen
lOm du närmar dig avkänningsområdet eller ett dörrhandtag alltför snabbt
kan det hända att dörrarna inte låses upp. Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att dörrarna är olåsta innan du fattar tag i
dörrhandtaget igen.
l Dörren låses eventuellt inte upp om du fattar tag i dörrhandtaget när du har
handskar på dig.
l Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen:
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (Sid. 112)
l Om det finns en annan elektronisk nyckel inom avkänningsområdet kan det
ta lite längre tid att låsa upp dörrarna efter att du har tagit tag i dörrhandta-
get.
RAV4_OM_OM42A21SE_(SE).book Page 115 Wednesday, January 21, 2015 6:56 PM

1613-5. Öppna, stänga fönster och taklucka
3
Komponenternas funktion
OM42A21n
Påminnelse, öppen taklucka
Modeller utan elektroniskt lås- och startsystem
En summerton hörs och ett meddelande visas på informationsdisplayen när
startkontakten vrids till läge ”LOCK” och förardörren öppnas medan takluckan
är öppen.
Modeller med elektroniskt lås- och startsystem
En summerton hörs och ett meddelande visas på informationsdisplayen när
startkontakten trycks till avstängt läge och förardörren öppnas medan tak-
luckan är öppen.
n Om batteriet kopplas bort, eller om takluckan inte stängs på rätt sätt
Takluckan måste nollställas så att den ska fungera korrekt.
Vrid startkontakten till läge ”ON” (modeller utan elektroniskt lås- och start-
system) eller tryck den till tändningsläge (modeller med elektroniskt lås-
och startsystem).
Tryck på knappen ”CLOSE” eller ”UP” tills följande rörelse är avslutad.
Takluckan fälls uppåt och stannar av i minst 1 sekund. Därefter fälls den
ned, öppnas och stängs helt.
Släpp knappen och tryck på den igen så att normal drift kan återställas.
Om takluckan inte rör sig automatiskt ska du utföra samma procedur från bör-
jan.
n Specialinställningar
Inställningar (t.ex.öppet-påminnelse) kan ändras.
(Funktioner som kan specialinställas: Sid. 676)
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 161 Wednesday, January 21, 2015 6:56 PM

1684-1. Innan du börjar köra
OM42A21n

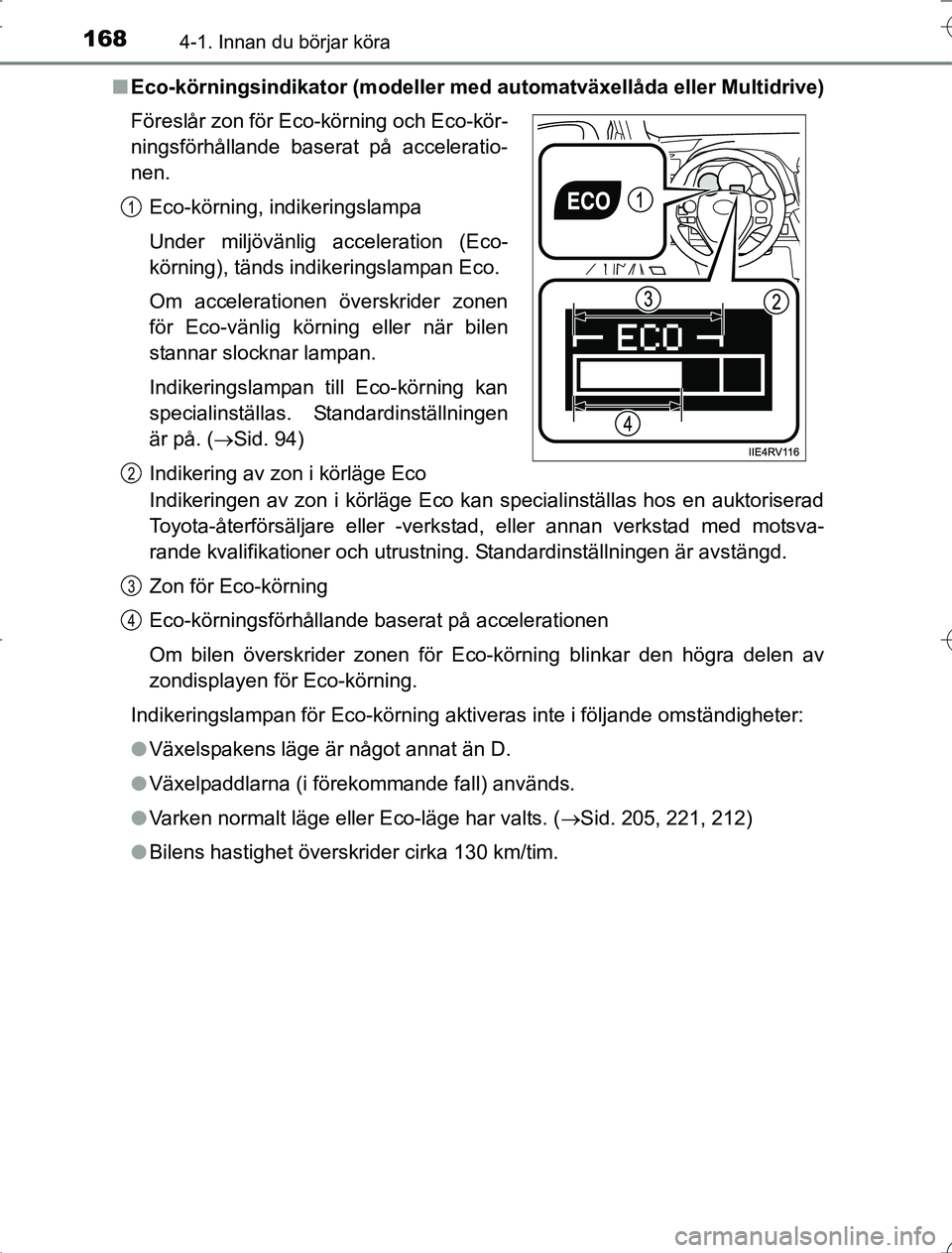

Eco-körningsindikator (modeller me d automatväxellåda eller Multidrive)
Indikeringen av zon i körläge Eco kan specialinställas hos en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning. Standardinställningen är avstängd.
Zon för Eco-körning
Eco-körningsförhållande baserat på accelerationen
Om bilen överskrider zonen för Ec o-körning blinkar den högra delen av
zondisplayen för Eco-körning.
Indikeringslampan för Eco-körning aktiveras inte i följande omständigheter:
l Växelspakens läge är något annat än D.
l Växelpaddlarna (i förekommande fall) används.
l Varken normalt läge eller Eco-läge har valts. ( Sid. 205, 221, 212)
l Bilens hastighet överskrider cirka 130 km/tim.
Föreslår zon för Eco-körning och Eco-kör-
ningsförhållande baserat på acceleratio-
nen.
Eco-körning, indikeringslampa
Under miljövänlig acceleration (Eco-
körning), tänds indikeringslampan Eco.
Om accelerationen överskrider zonen
för Eco-vänlig körning eller när bilen
stannar slocknar lampan.
Indikeringslampan till Eco-körning kan
specialinställas. Standardinställningen
är på. ( Sid. 94)
Indikering av zon i körläge Eco
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 168 Wednesday, January 21, 2015 6:56 PM

195
4
4-2. Körrutiner
Körning
OM42A21
Startkontakt (tändning) (modeller med
elektroniskt lås- och startsystem)
Kontrollera att parkeringsbromsen är ansatt.
Modeller med automatväxellåda eller Multidrive:
Kontrollera att växelspaken är i P.
Modeller med manuell växellåda:
Kontrollera att växelspaken är i läge N.
Modeller med automatväxellåda eller Multidrive:
Trampa ned bromspedalen.
visas på informationsdisplayen.
Om det inte visas kan motorn inte startas.
Modeller med manuell växellåda:
Trampa ned kopplingspedalen.
visas på informationsdisplayen.
Om det inte visas kan motorn inte startas.
Om du utför följande medan du har den elektroniska nyckeln på
dig startas motorn, eller startkontaktens lägen ändras.
Starta motorn
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 195 Wednesday, January 21, 2015 6:56 PM

1964-2. Körrutiner
OM42A21
Tryck på startkontakten.
Startmotorn går runt tills den star-
tar, eller i 30 sekunder beroende
på vilket som händer först.
Fortsätt att trampa på bromspeda-
len tills motorn startar.
Endast modell med dieselmotor:
indikeringslampan tänds.
Motorn startar när indikeringslam-
pan släcks.
Motorn kan startas från alla lägen
på startkontakten.
Stanna bilen.
Modeller med automatväxellåda eller Multidrive:
För växelspaken till P.
Modeller med manuell växellåda:
För växelspaken till N.
Ansätt parkeringsbromsen. (Sid. 233)
Tryck på startkontakten.
Släpp upp bromspedalen och kontrollera att ”POWER ON” har
släckts på informationsdisplayen.
4
Stänga av motorn
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 196 Wednesday, January 21, 2015 6:56 PM
