6097-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
*1: Ta fram domkraften och verktygsväskan (Sid. 596)
*2: Använda domkraften (Sid. 598)
Placering av reparationssatsen för däcklagning i akut situation,
domkraft och verktyg
Verktygsväska (i förekomman-
de fall)
Domkraft (i förekommande
fall)
*1, 2
Reparationssats för däcklag-
ning i akut situation1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 609 Wednesday, January 21, 2015 6:56 PM

6107-2. Åtgärder i en nödsituation
OM42A21
Reparationssatsen för däcklagning i akut situation innehåller
Flaska
Slang
Lufttrycksmätare
Kompressorns strömbrytareKompressor
Dekaler
Elkontakt
Luftningsventil1
2
3
4
5
6
7
8
RAV4_OM_OM42A21SE_(SE).book Page 610
Wednesday, January 21, 2015 6:56 PM

6117-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Öppna och vik upp den bakre golvpanelen. (Sid. 442)
Ta fram reparationssatsen för
däcklagning i akut situation.
Kontrollera däckska dans omfattning.
Ett däck bör repareras med repa-
rationssatsen för däcklagning i
akut situation om skadan orsakats
av en spik eller skruv som trängt
igenom däckmönstret. • Ta inte bort spiken eller skruven från däcket. Om du tar bort
föremålet kan hålet vidgas och
hindra att en lagning i en akut
situation kan göras med repara-
tionssatsen.
• Undvik läckage av tätningsme- del genom att flytta bilen så att
punkteringen, om den är synlig,
kommer högst upp på däcket.
Ta fram reparationssatsen för däcklagning i akut situation
1
2
Innan du utför däcklagningen
RAV4_OM_OM42A21SE_(SE).book Page 611 Wednesday, January 21, 2015 6:56 PM

6127-2. Åtgärder i en nödsituation
OM42A21
Ta fram reparationssatsen ur påsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort luftningsventilen från
slangen.
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Reparation med reparationssats för däcklagning i nödsituation
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 612 Wednesday, January 21, 2015 6:56 PM

6137-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Ta bort gummiproppen från
kompressorn.
Anslut kontakten till eluttaget.
Anslut flaskan till kompressorn.
Anslut genom att föra flaskan rakt
in i kompressorn. Se till att flaskans
utskjutande del är korrekt inpassad
mot skåran i fodralet.
6
7
Instrumentpanel, vänster sidaInstrumentpanel, höger sida
8
RAV4_OM_OM42A21SE_(SE).book Page 613 Wednesday, January 21, 2015 6:56 PM

6147-2. Åtgärder i en nödsituation
OM42A21

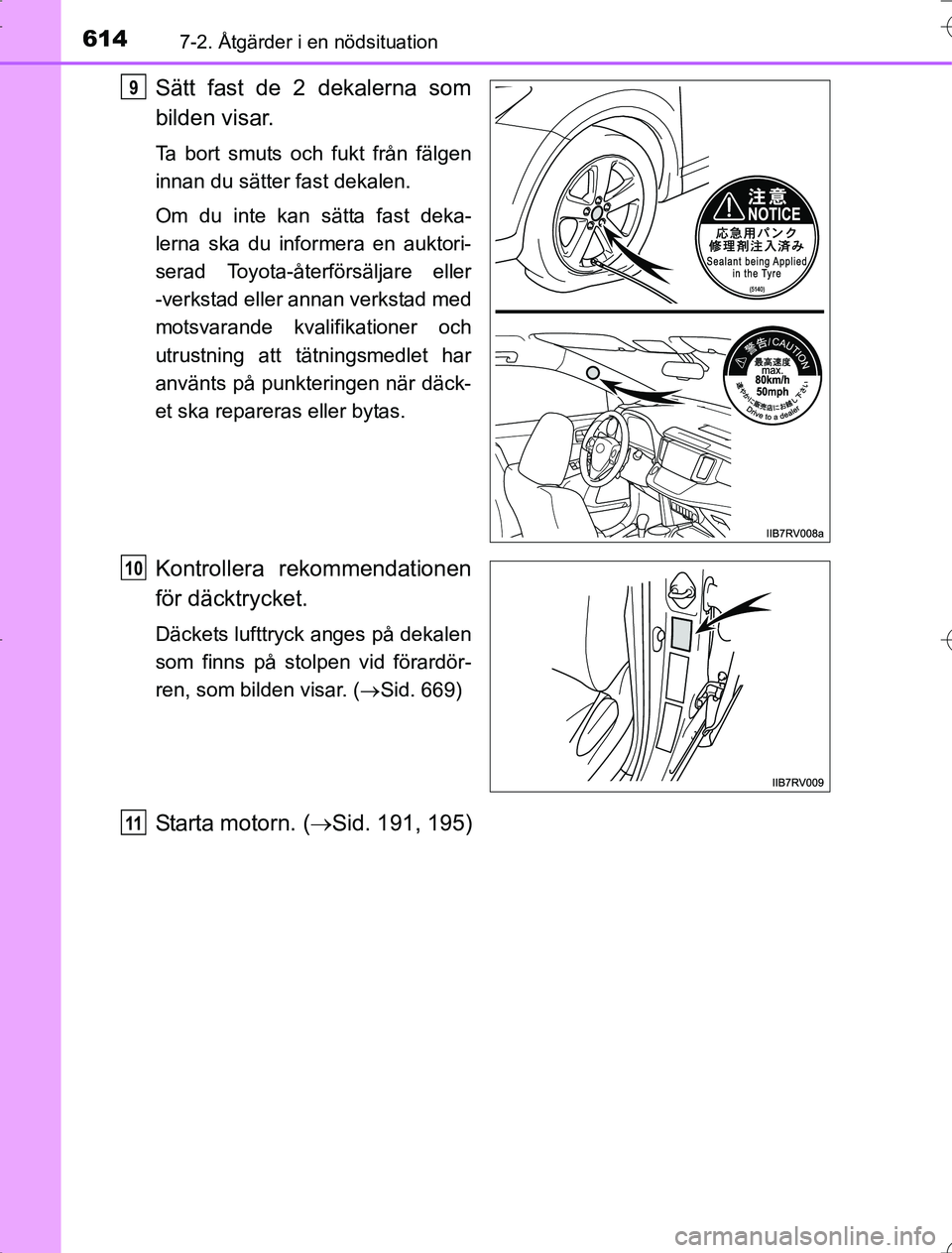

Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen.
Om du inte kan sätta fast deka-
lerna ska du informera en auktori-
serad Toyota-återförsäljare eller
-verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning att tätningsmedlet har
använts på punkteringen när däck-
et ska repareras eller bytas.
Starta motorn. (Sid. 191, 195)
9
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. ( Sid. 669)
10
11
RAV4_OM_OM42A21SE_(SE).book Page 614 Wednesday, January 21, 2015 6:56 PM

6157-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
Lufta däcket tills det har angivet
lufttryck.
Tätningsmedlet sprutas in
och lufttrycket går upp till
300 kPa (3,1 bar) eller
400 kPa (4,1 bar), och mins-
kar därefter långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (15 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Spruta in till angivet lufttryck.
• Stäng av kompressorn ochkontrollera lufttrycket i däcket.
Var noga med att lufttrycket i
däcket inte blir för högt, kon-
trollera och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
12
13
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 615 Wednesday, January 21, 2015 6:56 PM

6167-2. Åtgärder i en nödsituation
OM42A21• Om lufttrycket i däcket fortfa-
rande är lägre än angivet vär-
de efter att det har luftats i
10 minuter (40 minuter vid låg
temperatur) med knappen i
ON-läge så är däcket för ska-
dat för att kunna lagas. Stäng
av kompressorn med ström-
brytaren och kontakta en auk-
toriserad Toyota-återförsäljare
eller Toyota-verkstad eller
annan verksamhet med mot-
svarande kvalifikationer och
utrustning.
• Om lufttrycket i däcket över- skrider angivet värde kan du
släppa ut luft för att justera
lufttrycket. ( Sid. 621, 669)
RAV4_OM_OM42A21SE_(SE).book Page 616 Wednesday, January 21, 2015 6:56 PM
